Виброустановки поверочные DVC-500

Номер в ГРСИ РФ:	РБ 03 06 5670 15
Раздел:	Средства измерений параметров движения и вибрации [6]
Производитель / заявитель:	ООО "ТД "Технекон", г. Москва

Скачать

Описание типа РБ 03 06 5670 15 [2015-05-04]

rb-03-06-5670-15_2015-05-04.pdf

Скачать

Нет данных о поставщике

Являетесь поставщиком? Разместите свои контакты в этом блоке! Подробнее в разделе Реклама

Виброустановки поверочные DVC-500 (далее виброустановки) предназначены для формирования испытательных сигналов вибрации заданной формы, амплитуды и частоты, для измерений параметров сигналов вибрации, а также для выполнения поверки/калибровки рабочих средств измерений вибрации прямым методом, методом замещения и методом непосредственного сличения.

Информация по Госреестру

Основные данные
Номер по Госреестру	РБ 03 06 5670 15
Наименование	Виброустановки поверочные DVC-500
Год регистрации	2015
Номер сертификата	9672
Дата регистрации	2015-03-31
Срок действия	2019-10-20
Получатель сертификата	ООО "ТД "Технекон", г. Москва, Россия (RU)

Производитель / Заявитель

ООО "ТД "Технекон"

Адрес: 105064, г. Москва, пер. Фурманный. дом 10. стр. 1

Поверка

Межповерочный интервал / Периодичность поверки	12 мес.
Метрологическое обеспечение	Метрологически не обеспечены в Республике Беларусь в связи с отсутствием необходимых эталонов.
Методика поверки	Поверка проводится по КЕДР.402248.003 МП (2014 г.).
Признание поверки	Первичная при выпуске из производства и периодическая: ВНИИМ им. Д.И.Менделеева (номер реестра - №065, шифр поверительного клейма - В); ВНИИМС (номер реестра - №021, шифр поверительного клейма - М)(НТК №04-15).

Поверители

Скачать

Описание типа РБ 03 06 5670 15 [2015-05-04]

rb-03-06-5670-15_2015-05-04.pdf

Скачать

Описание типа

Назначение Описание Программное обеспечение Технические характеристики Знак утверждения типа Комплектность Поверка Сведения о методах измерений Нормативные документы</h2> <h2>Рекомендации к применению

Назначение

Описание

Принцип действия виброустановки основан на воспроизведении механических колебаний синусоидальной формы и измерении их амплитуды и частоты.

Виброустановка является рабочим эталоном в соответствии с ГОСТ Р 8.800-2012. «Государственная поверочная схема для средств измерений виброперемещения, виброскорости и виброускорения в диапазоне частот от Г10'1 до 2104Гц» и использует метод сравнения с эталонным вибропреобразователем.

Виброустановка включает средства формирования и воспроизведения сигнала вибрации; средства задания и измерения параметров вибрации.

К средствам формирования и воспроизведения сигнала вибрации относятся вибростенды и усилители мощности. К средствам задания и измерения параметров вибрации относятся эталонные вибропреобразователи с выходом по заряду или напряжению, контроллер вибрации и программное обеспечение.

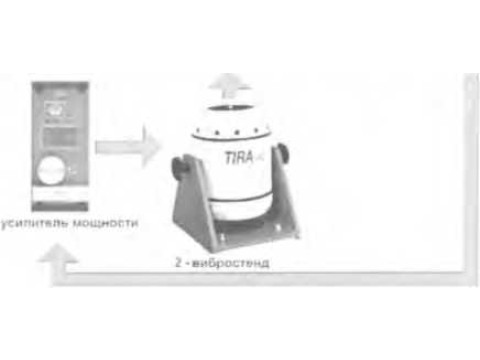

Структурная схема виброустановки поверочной DVC-500 приведена на рисунке 1.

измерительная цель проверяемого оборудования

проверяемый вибропреобразователь

средства задания и измерения параметров вибрации

3 • эталонный вибропреооразовлтель 4 - контроллер вибрации DVC * 120

средства воспроизведения

вибрации

Рисунок I - Структурная схема виброустановки поверочной DVC-500

В виброустановке используются вибростенды следующих типов: S50009 (TIRA), S50018 (TIRA), S51II0 (TIRA), S5H20 (TIRA), S5H20-C (TIRA), S52H0 (TIRA): S52120 (TIRA); S5H40 (TIRA); S5I1I0-C (TIRA); S51H0-AC (TIRA); 4808 (Bruel&Kjaer); 4809 (Briiel&Kjaer); 4810 (Briiel&Kjaer); 4801 с вибростолом 4813/4815 (Briiel&Kjaer); 4805 c вибростолом 4813/4815 (Briiel&Kjaer); V406 (LDS); V450 (LDS); APS 113-AB (SPECTRA); APS H3-AB-LA (SPECTRA); APS 500 (SPECTRA); APS 129 (SPECTRA); SE-09 (SPECTRA); ET-126B (Labworks); ET-126HF (Labworks); ET-139 (Labworks) и ET- 140 (Labworks), которые отличаются диапазонами воспроизводимой вибрации.

Усилители мощности усиливают задаваемые испытательные сигналы, поступающие от контроллера, и передают их на вибростенд. В зависимости от требуемой выходной мощности усилителя используются усилители мощности SPA-II0-500 (Технекон); SPA-H0-1800 (Технекон); ВАА 120 (TIRA); BAA-500 (TIRA); ВАА-Ю00 (TIRA).

Эталонные вибропреобразователи представляют собой акселерометры с выходом по заряду или напряжению, которые являются преобразователями инерционного типа, использующими прямой пьезоэлектрический эффект. Акселерометры с выходом по заряду 8305 (Briiel&Kjaer); 4371 (Briiel&Kjaer); 4393 (Briiel&Kjaer) и 4344 (Briiel&Kjaer) могут использоваться совместно с усилителями заряда 2635 (Briiel&Kjaer); 2626 (Briiel&Kjaer); 2525 (Briiel&Kjaer) и УС-14 (Технекон). Акселерометры 301 All (РСВ Piezotronics); 393В04 (РСВ Piezotronics): 355В03 (РСВ Piezotronics); 355В12 (РСВ Piezotronics); 352А60 (РСВ Piezotronics); 353В17 (РСВ Piezotronics) и 4575-D (Briiel&Kjaer) имеют выход по напряжению. Акселерометры отличаются коэффициентами преобразования и диапазонами рабочих частот.

Контроллер вибрации DVC-120 (Технекон) представляет собой многофункциональное устройство, служащее для формирования испытательных сигналов разной формы и измерения сигналов вибрации. Управление контроллером вибрации DVC-120 осуществляется при помощи программного обеспечения (ПО «DVC-I20»), устанавливаемого на ПК.

Программное обеспечение

Программное обеспечение служит для управления контроллером.

Идентификационные признаки	Значение
Идентификационное наименование ПО	DVC-120 Контроллер
Номер версии (идентификационный номер) ПО	1.Х
Цифровой идентификатор ПО	—
Другие идентификационные данные, если имеются	—

Конструкция СИ исключает возможность несанкционированного влияния на ПО СИ и измерительную информацию:

- отсутствует физический доступ к носителю информации;

- отсутствует программно-аппаратный интерфейс для изменения/замещения кода программы в процессе эксплуатации;

- СИ в процессе своей работы автоматически проверяет контрольную сумму исполняемого кода по алгоритму CRC16 для контроля его целостности в памяти СИ.

Защита программного обеспечения от непреднамеренных и преднамеренных изменений соответствует по Р 50.2.077-2014 уровню «высокий».

Технические характеристики

Название характеристики	Значение
Максимальные диапазоны воспроизведения характеристики вибрации при нулевой полезной нагрузке: виброускорения (СКЗ), м/с2 виброскорости (СКЗ), мм/с виброперемещения (размах), мкм	от 0,1 до 570 от 0,1 до Г103 от 1 до 158-103
Максимальные диапазоны воспроизводимых рабочих частот, Гц: по виброускорению по виброскорости по виброперемещению	от 0,2 до 20000 от 0,8 до 5000 от 0,8 до 1400
Пределы допускаемой основной относительной погрешности виброустановки при измерении виброускорения в диапазонах рабочих частот, %: от 0,2 до 5 Гц от 5 до 50 Гц от 50 до 5000 Гц от 5000 до 15000 Гц от 15000 до 20000 Гц включ.	±3 ±2 ±1,5 ±5 ±6
Пределы допускаемой основной относительной погрешности виброустановки при измерении виброскорости в диапазонах рабочих частот, %: от 0,8 до 5 Гц от 5 до 50 Гц от 50 до 5000 Гц	±3,5 ±2,5 ±2

Пределы допускаемой основной относительной погрешности виброустановки при измерении виброперемещения в диапазонах рабочих частот, %: от 0,8 до 5 Гц от 5 до 50 Гц от 50 до 1400 Гц	±4 ±3 ±2,5
Напряжение питания (от 50 до 60 Гц), В	от 185 до 265
Нормальные условия эксплуатации:
диапазон рабочих температур, °C	от 15 до 35
Габаритные размеры, мм, не более:
вибростенд S50009 (TIRA)	128 х 135 х ЦО
вибростенд S50018 (TIRA)	170 х 150 х 200
вибростенд S51110 (TIRA)	250 х 210 х 256
вибростенд S51120 (TIRA)	238 х 210 х 256
вибростенд S51120-C (TIRA)	265 х 200 х 256
вибростенд S52110 (TIRA)	400 х 234 х 290
вибростенд S52120 (TIRA)	400 х 234 х 290
вибростенд S51140 (TIRA)	306 х 210 х 267
вибростенд S51110-С (TIRA)	265 х 210 х 280
вибростенд S51110-АС (TIRA)	258 х 210 х 176
вибростенд 4801 с вибростолом 4813/4815 (Bruel&Kjaer)	380 х 380 х 405
вибростенд 4805 с вибростолом 4813/4815 (Briiel&Kjaer)	236 х 236 х 246
вибростол 4813 (Briiel&Kjaer)	235 х 235 х 230
вибростол 4815 (Briiel&Kjaer)	235 х 235 х 157
вибростенд 4808 (Briiel&Kjaer)	215х 215 х 200
вибростенд 4809 (Briiel&Kjaer)	149 х 149 х 143
вибростенд 4810 (Briiel&Kjaer)	76 х 76 х 75
вибростенд V406 (LDS)	273 х 165 х 259
вибростенд V450 (LDS)	396 х 301 х 375
вибростенд APS 113-АВ (SPECTRA)	256 х 213 х 168
вибростенд APS 113-AB-LA (SPECTRA)	256 х 213 х 168
вибростенд APS 500 (SPECTRA)	813 х 219 х 210
вибростенд APS 129 (SPECTRA)	889 х 219 х 216
вибростенд SE-09 (SPECTRA)	250 х 250 х 210
вибростенд ET-126B (Labworks)	165 х 122 х Ю8
вибростенд ET-126HF (Labworks)	165 х 122 х Ю8
вибростенд ET-139 (Labworks)	264 х 188 х 165
вибростенд ET- 140 (Labworks)	292 х 188 х 165
вибропреобразователь 301 Al 1 (PCB Piezotronics)	030 х 38,1
вибропреобразователь 8305 (Briiel&Kjaer)	016х 30
вибропреобразователь 4371 (Briiel&Kjaer)	013 х 19
вибропреобразователь 393B04 (PCB Piezotronics)	025 х 31
вибропреобразователь 355B03 (PCB Piezotronics)	25 х 16 х п
вибропреобразователь 355B12 (PCB Piezotronics)	17 х Ю х 6
вибропреобразователь 352A60 (PCB Piezotronics)	011 х 21
вибропреобразователь 353B17 (PCB Piezotronics)	07 х 15
вибро преобразователь 4393 (Briiel&Kjaer)	26 х 22 х 8
вибропреобразователь 4344 (Briiel&Kjaer)	07 х П
вибропреобразователь 4575-D (Briiel&Kjaer)	07 х П
усилитель заряда 2635 (Briiel&Kjaer)	132,6 х 69,5 х 200
усилитель измерительный 2525 (Briiel&Kjaer)	132,5 х 139,5 х 320

усилитель заряда 2626 (Briiel&Kjaer)	132,6 х 69,5 х 200
усилитель заряда УС-14 (Технекон)	88 х 26 х 26
контроллер вибрации DVC-120	290 х 320 х 200
усилитель мощности SPA-110-500 (Технекон)	290 х 320 х 200
усилитель мощности SPA-110-1800 (Технекон)	290 х 320 х 200
усилитель мощности ВАА 120 (TIRA)	483 х90 х 450
усилитель мощности BAA-500 (TIRA)	483 х 135 х ЦО
усилитель мощности ВАА-1000 (TIRA)	483 х 190 х 600
Масса, не более, кг:
вибростенд S50009 (TIRA)	2,2
вибростенд S 50018 (TIRA)	5
вибростенд S51110 (TIRA)	12
вибростенд S51120 (TIRA)	12
вибростенд S51120-С (TIRA)	42
вибростенд S52110 (TIRA)	36
вибростенд S52120 (TIRA)	36
вибростенд S51140 (TIRA)	18
вибростенд S51110-С (TIRA)	33
вибростенд S51110-АС (TIRA)	18
вибростенд 4801 с вибростолом 4813/4815 (Briiel&Kjaer)	80
вибростенд 4805 с вибростолом 4813/4815 (Briiel&Kjaer)	40
вибростол 4813 (Briiel&Kjaer)	8,9
вибростол 4815 (Briiel&Kjaer)	6,67
вибростенд 4808 (Briiel&Kjaer)	35
вибростенд 4809 (Briiel&Kjaer)	8,3
вибростенд 4810 (Bruel&Kjaer)	1,1
вибростенд V406 (LDS)	22,7
вибростенд V450 (LDS)	82
вибростенд APS 113-АВ (SPECTRA)	36
вибростенд APS 113-AB-LA (SPECTRA)	64
вибростенд APS 500 (SPECTRA)	64
вибростенд APS 129 (SPECTRA)	79
вибростенд SE-09 (SPECTRA)	7
вибростенд ET-126B (Labworks)	6
вибростенд ET-126HF (Labworks)	7
вибростенд ET-139 (Labworks)	13
вибростенд ET- 140 (Labworks)	26
вибропреобразователь 301A11 (PCB Piezotronics)	0,176
вибропреобразователь 8305 (Briiel&Kjaer)	0,04
вибропреобразователь 4371 (Briiel&Kjaer)	0,011
вибропреобразователь 393B04 (PCB Piezotronics)	0,05
вибропреобразователь 355B03 (PCB Piezotronics)	0,01
вибропреобразователь 355B12 (PCB Piezotronics)	0,003
вибропреобразователь 352A60 (PCB Piezotronics)	0,006
вибропреобразователь 353B17 (PCB Piezotronics)	0,002
вибро преобразователь 4393 (Briiel&Kjaer)	0,008
вибропреобразователь 4344 (Briiel&Kjaer)	0,003
вибропреобразователь 4575-D (Briiel&Kjaer)	0,003
усилитель заряда 2635 (Briiel&Kjaer)	1,45
усилитель измерительный 2525 (Briiel&Kjaer)	3,6
усилитель заряда 2626 (Briiel&Kjaer)	1,45

усилитель заряда УС-14 (Технекон)	0,15
контроллер вибрации DVC-120	5
усилитель мощности SPA-110-500 (Технекон)	3
усилитель мощности SPA-110-1800 (Технекон)	10
усилитель мощности ВАА 120 (TIRA)	16
усилитель мощности BAA-500 (TIRA)	25
усилитель мощности ВАА-1000 (TIRA)	45

Знак утверждения типа

Знак утверждения типа наносится на маркировочной этикетке на корпусе виброустановки.

Комплектность

Наименование	Кол-во	Примечание
Виброустановка поверочная DVC-500	1 экз.	Состав по согласованию с заказчиком
Управляющее ПО «DVC-120»	1 шт.
Руководство по эксплуатации	1 экз.
Методика поверки	1 экз.
Паспорт	1 экз.

Поверка

Поверка осуществляется по документу «Виброустановка поверочная DVC-500. Методика поверки. КЕДР.402248.003 МП», утвержденному ФГУП «ВНИИМС» 18 августа 2014 года.

Основные средства поверки: вторичный эталон по ГОСТ Р 8.800-2012, вибропреобразователь АР2038 (Госреестр СИ № 50840-12); генератор сигналов низкочастотный измерительный типа ГЗ-122 (Госреестр СИ № 10237-85-09); мультиметр цифровой Agilent 34401А (Госреестр СИ № 54848-13).
