Измерители скорости транспортных средств лазерные PoliScan M1HP, PoliScan F1HP
| Номер в ГРСИ РФ: | РБ 03 06 5395 14 |
|---|---|
| Раздел: | Средства измерений параметров движения и вибрации [6] |
| Производитель / заявитель: | "VITRONIC Dr.-Ing. Stein Bildverarbeitungssysteme GmbH", Германия |
Измерители скорости транспортных средств лазерные PoliScan М1НР, PoliScan ПНР (далее - измерители скорости) предназначены для измерения и документирования скорости движения транспортных средств. Измерение скорости происходит на основе измерения времени пробега лазерного импульса, документирование результата измерений и соответствующей дорожной ситуации осуществляется с помощью одной из двух идентичных цифровых камер с фотосистемой с разными фокусными расстояниями.
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | РБ 03 06 5395 14 |
| Наименование | Измерители скорости транспортных средств лазерные PoliScan M1HP, PoliScan F1HP |
| Год регистрации | 2014 |
| Номер сертификата | 9028 |
| Дата регистрации | 2014-04-02 |
| Срок действия | 2019-04-02 |
| Получатель сертификата | фирма "VITRONIC Dr.-Ing. Stein Bildverarbeitungssysteme GmbH", Германия (DE) |
Производитель / Заявитель
фирма "VITRONIC Dr.-Ing. Stein Bildverarbeitungssysteme GmbH"
Адрес: Hasengartenstr. 14,65189, Wiesbaden
Контакты: +49 611 7152 0, факс +49 611 7152 133, www.vitronic.com
Поверка
| Межповерочный интервал / Периодичность поверки | 12 мес. |
| Методика поверки | Поверку проводить по МРБ МП.2506-2015 (изменения №1, 2) и МРБ МП.2681-2015 (изменения №1, 2). |
Поверители
Скачать
|
Описание типа РБ 03 06 5395 14 [2017-03-15]
rb-03-06-5395-14_2017-03-15.pdf
|
Скачать | ||
|
Описание типа РБ 03 06 5395 14 [2015-09-17]
rb-03-06-5395-14_2015-09-17.pdf
|
Скачать |
Описание типа
Назначение
Измерители скорости транспортных средств лазерные PoliScan М1НР, PoliScan ПНР (далее - измерители скорости) предназначены для измерения и документирования скорости движения транспортных средств. Измерение скорости происходит на основе измерения времени пробега лазерного импульса, документирование результата измерений и соответствующей дорожной ситуации осуществляется с помощью одной из двух идентичных цифровых камер с фотосистемой с разными фокусными расстояниями.
Описание
Основным компонентом измерителей скорости является лазерный дальномер, сканирующий в горизонтальной плоскости, который посылает короткие импульсы света во время измерения. Измерительный луч сканирует область проезжей части на расстоянии 10-75 м в пределах поля зрения (угла сканирования) 45°, так что возможен контроль нескольких полос движения. Для сканирования направляется луч на отражающие боковые поверхности вращающегося куба, срабатывание отдельных импульсов света происходит при точно определенных углах. Этот процесс выполняется сетчатой тарелкой с оптическим сканированием, прикрепленной к поворотной оси. Посылаемый импульс света после отражения на объекте направляется с помощью куба на регистрирующее устройство лазерного дальномера, где он распознается и обрабатывается. Расстояние между измерительной головкой и освещенной точкой объекта рассчитывается исходя из значения времени прохождения сигнала от передающего устройства до точки отражения на объекте и назад. Поскольку направление лазерного импульса в каждом случае известно, отдаленность илаправление отражающей точки объекта определяются в цилиндрических координатахЖЗШш^ельная головка лазерного дальномера подает соответствующие данные как игсходйь'е для всех отражающих точек в области сканирования. Создание исходных даннЬоСр^надОодит с
большой частотой повторения. Обработку данных измерений осуществляет встроенный в измерительный блок компьютер. Он обрабатывает исходные данные и управляет документированием фотоснимков, включая срабатывание вспышки. На измерителях скорости с максимальной рабочей высотой установки до 1,6 м используется программное обеспечение Poliscan Software версии V.3.2.8, на измерителях скорости с максимальной рабочей высотой установки до 3,0 м - версии V.4.3.3, V.4.4.3.

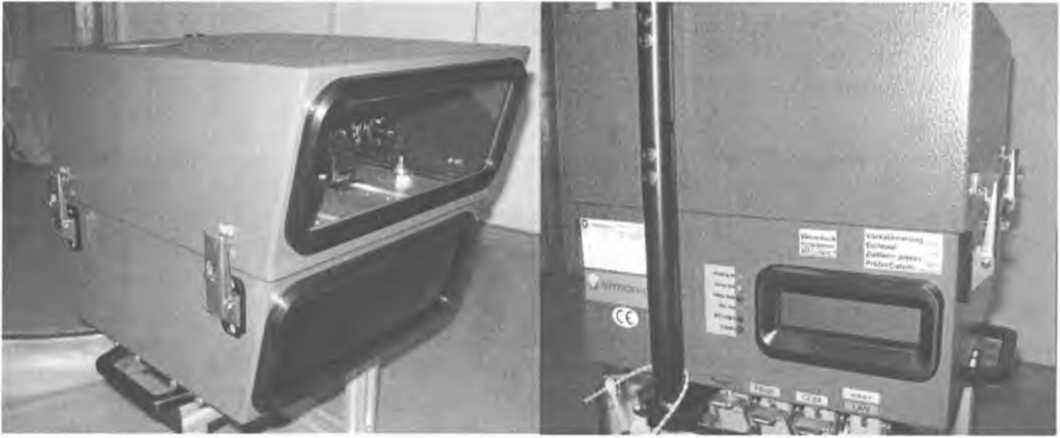

Рисунок 1 - Измеритель скорости транспортных средств лазерный PoliScan М1 HP
Рисунок 2 - Измеритель скорости транспортных средств лазерный PoliScan F1 HP
ОСНОВНЫЕ ТЕХНИЧЕСКИЕ И МЕТРОЛОГИЧЕСКИЕ ХАРАКТЕРИСТИКИ
Основные метрологические характеристики представлены в таблице 1.
Таблица 1 - Основные технические и метрологические характеристики.
Таблица 1
|
НАИМЕНОВАНИЕ ХАРАКТЕРИСТИКИ |
ЗНАЧЕНИЕ | |
|
Диапазон измерений скорости |
от 10 до 250 км/ч | |
|
Абсолютная погрешность измерения скорости в диапазоне от 10 до 100 км/ч |
± 1 км/ч | |
|
Относительная погрешность измерения скорости в диапазоне от 100 до 250 км/ч |
± 1 % | |
|
Максимальное горизонтальное расширение лазерного луча |
6 мрад | |
|
Максимальное вертикальное расширение лазерного луча |
19 мрад | |
|
Зона обнаружения |
от 10 до 75 м | |
|
Зона измерения |
от 20 до 50 м | |
|
Максимальное время задержки срабатывания камер |
0,04 с | |
|
F1 HP |
240x300x470 | |
|
Рабочий диапазон температур |
от минус 40 до 55 °C | |
|
Относительная влажность |
до 98 % | |
|
Температура хранения |
от минус 25 до 70 °C | |
|
Масса, не более |
М1 HP |
16,0 кг |
|
F1 HP |
13,3 кг | |
|
Габаритные размеры, не более |
М1 HP |
350x415x370 мм |
|
F1 HP |
240x300x470 мм | |
|
Напряжение питания |
от 10 до 16 В | |
|
Потребляемая мощность |
не более 50 В-А | |
|
Версия программного обеспечения |
V.3.2.8, V.4.3.3, V.4.4.3 | |
Знак утверждения типа
Знак утверждения типа наносят на маркировку измерителя скорости, а также на титульный лист руководства по эксплуатации.
Комплектность
В комплект поставки входят:
а) измеритель скорости - 1 шт.;
б) руководство по эксплуатации -1 шт.
ТЕХНИЧЕСКИЕ ДОКУМЕНТЫ
Техническая документация фирмы "VITRONIC Dr.-lng. Stein Bildverarbeitungssysteme GmbH", Германия.
МРБ МП.2506-2015 "Измерители скорости транспортных средств лазерные PoliScan М1НР, PoliScan F1HP. Методика поверки".
Заключение
Измерители скорости соответствуют требованиям технической документации фирмы "VITRONIC Dr.-lng. Stein Bildverarbeitungssysteme GmbH", Германия.
Межповерочный интервал - не более 12 месяцев (для измерителей скорости, предназначенных для применения, либо применяемых в сфере законодательной метрологии).
Научно-исследовательский центр испытаний средств измерений и техники БелГИМ
Адрес: г. Минск, Старовиленский тракт, 93, тел. 334-98-13
Аттестат аккредитации № BY/112 02.1.0.0025
