Приемники сигналов глобальных навигационных спутниковых систем (ГНСС) геодезические многочастотные АЛЬФА (далее по тексту - приемники) предназначены для измерений навигационных параметров с целью определений приращений координат методом относительного позиционирования по ГОСТ Р 53606-2009.
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | РБ 03 01 5400 14 |
| Наименование | Приемники сигналов глобальных навигационных спутниковых систем геодезические многочастотные АЛЬФА |
| Год регистрации | 2014 |
| Номер сертификата | 9036 |
| Дата регистрации | 2014-04-02 |
| Срок действия | 2017-06-29 |
| Получатель сертификата | ООО "Джавад Джи Эн Эс Эс", г. Москва, Россия (RU) |
Производитель / Заявитель
ООО "Джавад Джи Эн Эс Эс"
Адрес: Чапаевский переулок, д. 3, г. Москва, 125057
Контакты: тел.: (495) 228-23-08, факс: (495) 228-23-10
Поверка
| Межповерочный интервал / Периодичность поверки | 12 мес. |
| Методика поверки | Поверка проводится по МИ 2408-97. |
Поверители
Скачать
|
Описание типа РБ 03 01 5400 14 [2014-05-28]
rb-03-01-5400-14_2014-05-28.pdf
|
Скачать |
Описание типа
Назначение
Приемники сигналов глобальных навигационных спутниковых систем (ГНСС) геодезические многочастотные АЛЬФА (далее по тексту - приемники) предназначены для измерений навигационных параметров с целью определений приращений координат методом относительного позиционирования по ГОСТ Р 53606-2009.
Описание
Принцип действия приемников основан на непрерывном приеме и обработке сигналов космических навигационных систем ГЛОНАСС и GPS на частотах LI, L2, L5, Fl, F2.
Конструктивно приемники выполнены в корпусе из легкого сплава, в котором расположены: ГНСС-плата, несъемная аккумуляторная батарея, модуль беспроводного канала передачи данных Bluetooth, модуль GSM/GPRS-модема для приема дифференциальных поправок. На верхней панели находятся три кнопки и два трехцветных светодиода, имеющие несколько функций: включение/выключение приемника и записи данных; контроль количества отслеживаемых спутников, источника питания, работы модема и модуля Bluetooth. На передней панели установлены разъемы для подключения кабеля внешней ГНСС-антенны и зарядки аккумуляторной батареи, два последовательных порта RS-232 и USB-порт. Допускается подключение к приемникам полевого контроллера, что позволяет контролировать измерительный процесс в полевых условиях. Внешний вид приемника приведен на рисунке 1.
Место нанесения знака об утверждении типа
место пломбировки от несанкционированного доступа

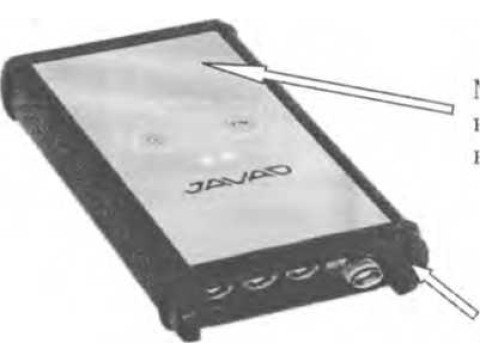

Рисунок 1 - Общий вид приемника
Программное обеспечение
Приемники поставляются со встроенным программным обеспечением (ПО) «ALPHA firmware» (свидетельство о государственной регистрации программы для ЭВМ № 2010612486). Данное ПО позволяет контролировать измерительный процесс в полевых условиях, получать техническую поддержку в режиме online. В комплекте с приемниками поставляется одна из программ постобработки: «Javad-GIODIS» или «Justin Ru Edition». Эти программы предназначены для высокоточной обработки геодезических измерений, выполненных в режимах относительных и дифференциальных измерений. Защита ПО от непреднамеренных и преднамеренных изменений соответствует уровню А по МИ 3286-2010. Идентификационные данные ПО приведены в таблице 1.
Таблица 1
|
Наименование ПО |
Идентификационное наименование ПО |
Номер версии (идентификационный номер) ПО |
Цифровой идентификатор ПО (контрольная сумма) |
Алгоритм вычисления цифрового идентификатора ПО |
|
Аппаратно-встроенное ПО «ALPHA firmware» |
ALPHA firmware |
3.3.5 |
532450342 |
CRC32, ISO/IEC 8802-3:1996 |
|
Программа «Javad-GIODIS» для постобработки результатов измерений, полученных с помощью ГНСС-приемников |
GIODIS |
1.2.7.1 |
209ffe56059978c 32adf63630594f9 41 |
MD5: RFC 1321 |
|
Программа «Justin Ru Edition» для постобработки результатов измерений, полученных с помощью ГНСС-приемников |
JUSTIN |
1.92.114.3 |
aac8bdf747dd395 Id5834eaa78fc2d 3d *justin.exe |
MD5: RFC 1321 |
Технические характеристики
Метрологические и технические характеристики приемников приведены в таблице 2. Таблица 2
|
Наименование характеристики |
Значение |
|
Диапазон измерений длин базисов, определяемых по приращениям координат, км |
от 0 до 30 |
|
Общее количество каналов слежения |
216 |
|
Код и фаза несущей на частотах GPS |
1575,42 МГц (L1), 1227,60 МГц (L2), 1176,45 МГц (L5) |
|
Код и фаза несущей в частотных диапазонах ГЛОНАСС |
(1602,56- 1615,50) МГц (F1) (1246,00 - 1256,50) МГц (F2) |
|
Режимы Статика и Ускоренная статика Пределы допускаемой погрешности (при доверительной вероятности 0,67) определения приращений координат пунктов, мм: в плане по высоте |
±(3 + 5-10‘7-D) ± (5 + 5-10'7-D) D - расстояние между пунктами в мм |
|
Режим Псевдокинематика с постобработкой Пределы допускаемой погрешности (при доверительной вероятности 0,67) определения приращений координат пунктов, мм: в плане по высоте |
±(10 + 10’6D) ± (15 + l,5-10'6-D) |
|
Режим Относительный метод реального времени Пределы допускаемой погрешности (при доверительной вероятности 0,67) определения приращений координат пунктов, мм: в плане по высоте |
±(10+ 10'6-D) ± (15 + 1,5- 10'6’D) |
|
Наименование характеристики |
Значение |
|
Напряжение питания постоянного тока, В - от внутреннего источника (Li-ion аккумулятор) - от внешнего источника |
7,2 от 10 до 30 |
|
Габаритные размеры (длинахширинахвысота), мм, не более |
148 х 85 х 35 |
|
Масса, кг, не более |
0,45 |
|
Диапазон рабочих температур, °C |
от минус 30 до 55 |
Знак утверждения типа
Знак утверждения типа наносится в верхнем левом углу Руководства по эксплуатации ДРША 464345.002 РЭ типографским способом и на верхнюю панель корпуса приемников сигналов глобальных навигационных спутниковых систем геодезических многочастотных АЛЬФА в виде наклейки.
Комплектность
В комплект поставки входят:
|
- приемник сигналов глобальных навигационных спутниковых систем геодезический многочастотиый АЛЬФА |
1 шт. |
|
- ГНСС-антенна внешняя типа Choke Ring |
1 шт. |
|
- кабель антенный 3, 5, 10 или 30 метров |
1 шт. (по заказу) |
|
- кабель электропитания приемника с удлинителем |
1 шт. |
|
- кабель передачи данных в компьютер |
1 шт. |
|
- чемодан транспортировочный |
1 шт. |
|
- штатив геодезический |
1 шт. |
|
- веха геодезическая |
1 шт. |
|
-трегер |
1 шт. |
|
- контроллер полевой Victor-VS, Victor или Recon |
1 шт. (по заказу) |
|
- программное обеспечение «Javad - Giodis» (на компакт-диске) |
1 шт. (по заказу) |
|
- программное обеспечение «Justin Ru Edition» (на компакт-диске) |
1 шт. (по заказу) |
|
- Руководство по эксплуатации ДРША.464345.002 РЭ |
1 шт. |
|
- Формуляр ДРША.464345.002 ФО |
1 шт. |
|
-Паспорт ДРША.464345.002 ПС |
1 шт. |
Поверка осуществляется в соответствии с документом МИ 2408-97 «ГСИ. Аппаратура пользователей космических навигационных систем геодезическая. Методика поверки».
Сведения о методах измерений
Приемник сигналов глобальных навигационных спутниковых систем геодезический многочастотный АЛЬФА. Руководство по эксплуатации. ДРША.464345.002 РЭ. Раздел 7.
Нормативные документы
1 ГОСТ Р 53340-2009 «Приборы геодезические. Общие технические условия».
2 ГОСТ Р 53606-2009 «Глобальная навигационная спутниковая система. Методы и технология выполнения геодезических и землеустроительных работ. Метрологическое обеспечение. Основные положения».
3 МИ 2292-94 «ГСИ. Государственная поверочная схема для средств измерений разностей координат по сигналам космических навигационных систем».
4 Приемники сигналов глобальных навигационных спутниковых систем геодезические многочастотные АЛЬФА. Технические условия ДРША.464345.002 ТУ.
Рекомендации к применению
При осуществлении геодезической деятельности.
