Приемники сигналов глобальных навигационных спутниковых систем геодезические многочастотные СИГМА (далее по тексту - приемники) предназначены для измерений навигационных параметров для определений приращений координат методом относительного позиционирования по ГОСТ Р 53606-2009.

Информация по Госреестру

Основные данные
Номер по Госреестру	РБ 03 01 5402 14
Наименование	Приемники сигналов глобальных навигационных спутниковых систем геодезические многочастотные СИГМА
Год регистрации	2014
Номер сертификата	9038
Дата регистрации	2014-04-02
Срок действия	2017-06-29
Получатель сертификата	ООО "Джавад Джи Эн Эс Эс", г. Москва, Россия (RU)

Производитель / Заявитель

ООО "Джавад Джи Эн Эс Эс"

Адрес: Чапаевский переулок, д. 3, г. Москва, 125057

Контакты: тел.: (495) 228-23-08, факс: (495) 228-23-10

Поверка

Межповерочный интервал / Периодичность поверки	12 мес.
Методика поверки	Поверка проводится по МИ 2408-97.
Признание поверки	Первичная при выпуске из производства: ВНИИФТРИ (номер реестра - №075, шифр поверительного клейма - Т)НТК №03-14).

Поверители

Скачать

Описание типа РБ 03 01 5402 14 [2014-05-28]

rb-03-01-5402-14_2014-05-28.pdf

Скачать

Описание типа

Назначение Описание Программное обеспечение Технические характеристики Знак утверждения типа Комплектность Поверка Сведения о методах измерений Нормативные документы Рекомендации к применению

Назначение

Описание

Принцип действия приемников основан на непрерывном приеме и обработке сигналов космических навигационных систем ГЛОНАСС и GPS на частотах LI, L2, L5, F1. F2.

Конструктивно приемники выполнены в корпусе из легкого сплава с внешней GNSS- антенной. На верхней панели находятся три кнопки и два трехцветных светодиода, образующие пользовательский интерфейс TriPad. Этот интерфейс имеет несколько функций: включение/выключение приемника и записи данных; контроль количества отслеживаемых спутников, источника питания, работы модема и модуля Bluetooth. На передней панели установлены: разъемы для антенного кабеля, для сетевых подключений, для подключения внешнего электропитания и последовательные порты R.S-232. Электропитание осуществляется от встроенной перезаряжаемой литиево-ионной батареи. Связь с внешними устройствами осуществляется через USB и последовательные порты, а также через модуль беспроводного канала передачи данных Bluetooth и порт Ethernet. Имеется возможность подключать внешний источник электропитания. Допускается подключение к приемникам полевого контроллера, что позволяет полностью контролировать измерительный процесс в полевых условиях и гарантировать качество выполняемой работы. При приеме сигналов ГЛОНАСС осуществляется непрерывная калибровка в реальном времени задержек этих сигналов во всех частотных каналах. Внешний вид приемника приведен на рисунке 1.

Место нанесения знака об утверждении типа

Место пломбировки от несанкционированного доступа

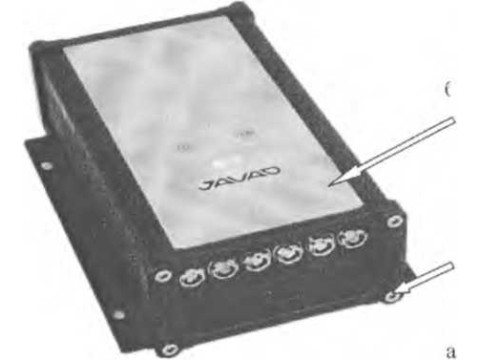

Рисунок 1 - Общий вид приемника

Программное обеспечение

Приемники поставляются со встроенным программным обеспечением (далее ПО) «SIGMA firmware» (свидетельство о государственной регистрации программы для ЭВМ № 2010612488 от 09.04.2010 г.). Данное ПО позволяет контролировать измерительный процесс в полевых условиях, получать техническую поддержку в режиме online. В комплекте с приемниками поставляется одна их программ постобработки: «Javad-GIODIS» или «Justin Ru Edition». Эти программы предназначены для высокоточной обработки геодезических измерений, выполненных в режимах относительных и дифференциальных измерений. Защита ПО от непреднамеренных и преднамеренных изменений соответствует уровню А по МИ 3286-2010. Идентификационные данные ПО приведены в таблице!.

Таблица 1

Наименование ПО	Идентификационное наименвание ПО	Номер версии (идентификационный номер) ПО	Цифровой идентификатор ПО (контрольная сумма)	Алгоритм вычисления цифрового идентификатора ПО
Аппаратно-встроенное ПО «SIGMA firmware»	SIGMA firmware	3.3.5	185297433	CRC32, ISO/1EC 8802-3:1996
Программа «Javad-GIODIS» для постобработки результатов измерений, полученных с помощью GNS S-приемников	GIODIS	1.2.7.1	209ffe56059978c 32adf63630594f9 41	MD5: RFC 1321
Программа «Justin Ru Edition» для постобработки результатов измерений, полученных с помощью ГНСС-приемников	JUSTIN	1.92.114.3	aac8bdf747dd395 Id5834eaa78fc2d 3d *justin.exe	MD5: RFC 1321

Технические характеристики

Метрологические и технические характеристики приемников приведены в таблице 2. Таблица 2

Наименование характеристики	Значение
Диапазон измерений длин базисов, определяемых по приращениям координат, км	от 0 до 30
Общее количество каналов слежения	216
Код и фаза несущей на частотах GPS	1575,42 МГц (L1), 1227,60 МГц (L2), 1176,45 МГц (L5)
Код и фаза несущей в частотных диапазонах ГЛОНАСС	(1602,56 - 1615,50) МГц (F1) (1246,00 - 1256,50) МГц (F2)

Наименование характеристики	Значение
Режимы Статика и Ускоренная статика Пределы допускаемой погрешности (при доверительной вероятности 0,67) определения приращений координат пунктов, мм: в плане по высоте	± (3 + 5-10'7 D) ± (5 + 51O’7D) D - расстояние между пунктами в мм
Режим Псевдокинематика с постобработкой Пределы допускаемой погрешности (при доверительной вероятности 0,67) определения приращений координат пунктов, мм: в плане по высоте	±(10+ 10‘6D) ± (15 + l,5-10‘6-D)
Режим Относительный метод реального времени Пределы допускаемой погрешности (при доверительной вероятности 0,67) определения приращений координат пунктов, мм: в плане по высоте	±(10+ 10’6-D) ± (15 + l,510'6 D)
Напряжение питания постоянного тока, В: - от внутреннего источника (два Li-ion аккумулятора) - от внешнего источника	7,4 от 10 до 30
Габаритные размеры (длинахширинахвысота), мм, не более	190 х 132x61
Масса, кг, не более	1,33
Диапазон рабочих температур, °C	от минус 30 до 55

Знак утверждения типа

Знак утверждения типа наносится ООО «Джавад Джи Эн Эс Эс» в верхнем левом углу Руководства по эксплуатации ДРША 464345.004 РЭ типографским способом и на верхнюю панель корпуса приемника сигналов глобальных навигационных спутниковых систем геодезического многочастотного СИГМА в виде наклейки.

Комплектность

В комплект поставки входят:

-приемник сигналов глобальных навигационных спутниковых систем геодезический многочастотный СИГМА	1 шт.
- GNSS-антенна внешняя типа Choke Ring	1 шт.
- кабель антенный 3, 5, 10 или 30 метров	1 шт. (по заказу)
- кабель электропитания приемника с удлинителем	1 шт.
- батареи электропитания	2 шт.
- устройство зарядное	1 шт.
- кабель передачи данных в компьютер	1 шт.
- чемодан транспортировочный	1 шт.
- штатив геодезический	1 шт.
- веха геодезическая	1 шт.
- трегер	1 шт.
- контроллер полевой Victor-VS, Victor или Recon	1 шт. (по заказу)
- программное обеспечение «Javad-Giodis» (на компакт-диске)	1 шт. (по заказу)

- программное обеспечение «Justin Ru Edition» (на компакт-диске)	1 шт. (по заказу)
- Руководство по эксплуатации ДРША.464345.004 РЭ	1 шт.
- Технические условия ДРША.464345.004 ТУ	1 шт.
- Формуляр ДРША.464345.004 ФО	1 шт.
- Паспорт ДРША.464345.004 ПС	1 шт.

Поверка

Осуществляется в соответствии с документом МИ 2408-97 «ГСИ. Аппаратура пользователей космических навигационных систем геодезическая. Методика поверки».

Сведения о методах измерений

Приемники сигналов глобальных навигационных спутниковых систем геодезические многочастотные СИГМА. Руководство по эксплуатации. ДРША.464345.004 РЭ. Раздел 7.
