Системы интеллектуальных модулей "ТЕКОНИК"
| Номер в ГРСИ РФ: | РБ 03 23 2549 14 |
|---|---|
| Раздел: | Информационно-измерительные и управляющие системы, комплексы [23] |
| Производитель / заявитель: | ЗАО ПК "Промконтроллер", г. Москва |
Системы интеллектуальных модулей «ТЕКОНИК» (далее - системы) - зто измерительно-вычислительные и управляющие комплексы, предназначенные для измерений и измерительных преобразований напряжения и силы постоянного тока, сопротивления, в том числе сигналов от термопар и термопреобразователей сопротивления, воспроизведения силы постоянного тока, регистрации и хранения измеренных значений, приема и обработки дискретных сигналов, формирования управляющих и аварийных аналоговых и дискретных сигналов на основе измерений параметров технологических процессов.
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | РБ 03 23 2549 14 |
| Наименование | Системы интеллектуальных модулей "ТЕКОНИК" |
| Год регистрации | 2014 |
| Номер сертификата | 9049 |
| Дата регистрации | 2014-04-02 |
| Срок действия | 2018-06-06 |
| Получатель сертификата | ЗАО ПК "Промконтроллер", г. Москва, Россия (RU) |
Производитель / Заявитель
ЗАО ПК "Промконтроллер"
Адрес: 111250, г. Москва, ул. Красноармейская, 12, стр. 9
Контакты: (095)730-41-12 / (095)361-99-36 / E-mail: info@tecon.ru
Поверка
| Межповерочный интервал / Периодичность поверки | 12 мес. |
| Методика поверки | Поверка проводится по: документу ДАРЦ.421457.501 МП (2008 г.)(для средств измерений, изготовленных до 01.06.2013 г.); документу ДАРЦ.421457.501 МП (2013 г.)(для средств измерений, изготовленных после 01.06.2013 г.). |
| Признание поверки | Первичная при выпуске из производства: ВНИИМС (номер реестра - №021, шифр поверительного клейма - М) (НТК №03-10); ЗАО ПК "Промконтроллер" (номер реестра - №1538, шифр поверительного клейма - ВУУ)(НТК №03-14). |
Поверители
Скачать
|
Описание типа РБ 03 23 2549 14 [2010-05-25]
rb-03-23-2549-14_2010-05-25.pdf
|
Скачать | ||
|
Описание типа РБ 03 23 2549 14 [2014-07-01]
rb-03-23-2549-14_2014-07-01.pdf
|
Скачать |
Описание типа
Назначение
Системы интеллектуальных модулей «ТЕКОНИК» (далее - системы) - зто измерительно-вычислительные и управляющие комплексы, предназначенные для измерений и измерительных преобразований напряжения и силы постоянного тока, сопротивления, в том числе сигналов от термопар и термопреобразователей сопротивления, воспроизведения силы постоянного тока, регистрации и хранения измеренных значений, приема и обработки дискретных сигналов, формирования управляющих и аварийных аналоговых и дискретных сигналов на основе измерений параметров технологических процессов.
Описание
Принцип действия систем заключается в измерении и измерительном преобразовании входного электрического сигнала в аналого-цифровым преобразователем (АЦП) в цифровой код, применении калибровочных коэффициентов и приведение значений к диапазону измерений, а также в применении калибровочных коэффициентов и преобразовании выходных цифровых сигналов в сигналы силы постоянного тока цифро-аналоговым преобразователем (ЦАП). При измерительном преобразовании входного электрического сигнала от термопар и термопреобразователей сопротивления стандартных градуировок аналого-цифровым преобразователем (АЦП), системы приводят значения цифровых кодов к значениям измеряемых температур.
Системы применяются для построения вторичной части измерительных и управляющих систем, используемых для автоматизации технологических процессов в различных отраслях промышленности.
Системы имеют проектно-компонуемую конфигурацию, т.е. процессорный модуль и модули ввода-вывода, которые поставляются в соответствии с заказанной конфигурацией, пользователь может самостоятельно наращивать или изменять конфигурацию системы. Системы могут содержать процессорные модули, панели оператора V04/V04M, модули ввода-вывода в произвольной конфигурации и источники питания.
Конструкция модулей позволяет встраивать их в стандартные электротехнические, монтажные шкафы или другое монтажное оборудование.

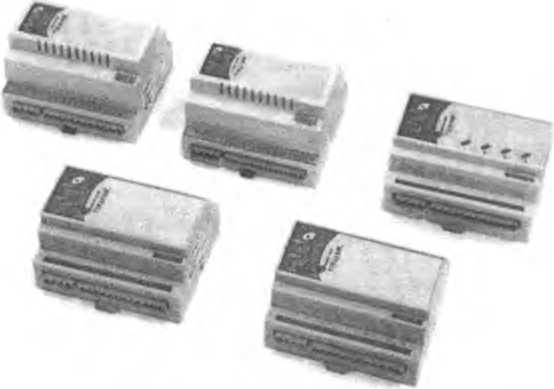

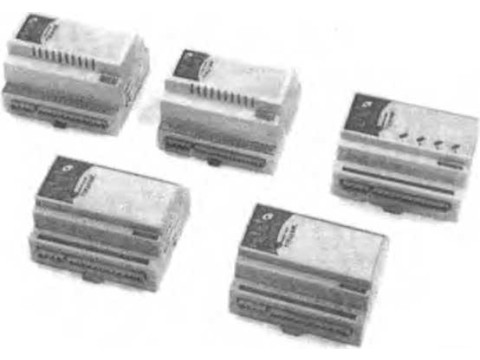

Фотография общего вида модулей ввода-вывода из состава систем приведена на рисунке 1.
Рисунок 1 Фотография общего вида модулей ввода-вывода
Программное обеспечение
Программное обеспечение (ПО) системы состоит из ПО процессорного модуля и встроенного программного обеспечения (ВПО) модулей ввода-вывода.
Метрологически значимым в системе является ВПО. Алгоритмы сбора и преобразования измеренных аналоговых сигналов в цифровой код и цифрового кода в аналоговую форму реализованы в ВПО. ВПО устанавливается в энергонезависимую память на заводе изготовителе во время производственного цикла. Защита от несанкционированного доступа к настройкам и данным измерений обеспечивается тем, что возможность изменения ВПО доступна только на специализированном оборудовании производителя, что соответствует уровню «А» согласно МИ 3286-2010.
Метрологические характеристики систем нормированы с учетов влияния на них ВПО.
Идентификационным признаком программного обеспечения является номер версии ВПО, который можно прочесть в окне программы Tecon Tool Kit. Идентификационные данные ВПО приведены в таблице 1.
Таблица 1
|
Наименование программного обеспечения |
Идентификационное наименование программного обеспечения |
Номер версии (идентификационный номер) программного обеспечения |
Цифровой идентификатор программного обеспечения |
Алгоритм вычисления цифрового идентификатора |
|
Программное обеспе-чение модулей вво-да/вывода («Теконик») |
Т3101 |
не ниже 0.2.0 |
не используется | |
|
Т3102 |
не ниже 0.2.0 |
не используется | ||
|
Т3204 |
не ниже 0.3.1 |
не используется | ||
|
Т3205 |
не ниже 0.3.1 |
не используется | ||
|
Т3501 |
не ниже 0.1.0 |
не используется | ||
Технические характеристики
Таблица 2 Основные метрологические характеристики измерительных модулей «ТЕКОНИК»
|
1 Исполнение модуля |
Диапазоны входных сигналов |
Диапазоны выходных сигналов |
Пределы допускаемой основной приведённой погрешности у, % |
Пределы допускаемой дополнительной приведенной погрешности, вызванной изменением температуры окр. среды, %/10 °C |
Примечание |
|
Т3101 |
0...20 мА 4...20 мА |
14 бит |
±0,15 ±0,15 |
±0,1 |
RBX = 124 Ом |
|
Т3101-01 |
0...5 мА |
14 бит |
±0,15 |
±0,1 |
RBX = 500 Ом |
|
Т3101-02 ТЗ101-02* T31O1-O3 ТЗ101-03* |
0...20 мА 4.. .20 мА 0...5 мА 0...10В |
14 бит |
±0,15 ±0,15 |
Половина пределов основной погрешности для данного диапазона |
RBX =115 Ом RBX = 115 Ом RBX = 402 Ом RBX не менее 100 кОм |
Продолжение таблицы 2
|
Исполнение модуля |
Диапазоны входных сигналов |
Диапазоны выходных сигналов |
Пределы допускаемой основной приведённой погрешности у, % |
Пределы допускаемой дополнительной приведенной погрешности, вызванной изменением температуры окр. среды, %/10 °C |
Примечание |
|
Т3102 Т3102* ТЗ102-01 ТЗ102-01* |
0...20 мА 4...20 мА 0...5 мА 0...10В |
14 бит |
±0,1 ±0,1 |
Половина пределов основной погрешности для данного диапазона |
RBX =115 Ом RBX =115 Ом RBX = 402 Ом RBX не менее 100 кОм |
|
0 - 50 мВ |
±0,10 |
±0,10 | |||
|
0-100 мВ |
±0,10 |
±0,05 | |||
|
0 - 500 мВ |
±0,10 |
±0,05 | |||
|
Т3204 Т3204* |
0- 1000 мВ от -10 до +10 мВ от -50 до +50 мВ |
14 бит |
±0,10 ±0,10 ±0,10 |
±0,05 ±0,05 ±0,05 |
RBX не менее 15 кОм |
|
от -100 до +100 мВ |
±0,10 |
±0,05 | |||
|
от -500 до +500 мВ |
±0,10 |
±0,05 | |||
|
от -1000 до +1000 мВ |
±0,10 |
±0,05 | |||
|
Т3204-02 Т3204-02* |
Сигналы от термопар стандартных градуировок по ГОСТ Р 8.585-2001 |
14 бит |
от ± 0,1 до ±0,2 ° в зависимости от градуировки и диапазона преобразования температур |
Половина пределов основной погрешности для данного диапазона |
RBX не менее 100 кОм ^Значение основной погрешности указано с учетом значений допускаемой погрешности канала компенса- |
|
от - 6,154 до 76,36 мВ |
ции температуры холодного спая, но без учета погрешности термочувствительного элемента |
Продолжение таблицы 2
|
Исполнение модуля |
Диапазоны входных сигналов |
Диапазоны выходных сигналов |
Пределы допускаемой основной приведённой погрешности У, % |
Пределы допускаемой дополнительной приведенной погрешности, вызванной изменением температуры окр. среды, %/10 °C |
Примечание |
|
Т3204-02 Т3204-02* |
Сигналы от термопар стандартных градуировок по ГОСТ Р 8.585-2001 от - 6,154 до 76,36 мВ |
14 бит |
от ± 0,1 до ± 1,8 2) в зависимости от градуировки и диапазона преобразования температур |
Половина пределов основной погрешности для данного диапазона |
RBX не менее 100 кОм 2) Значение основной погрешности указано с учетом значения допускаемой погрешности канала компенсации температуры холодного спая термопар со встроенным термочувствительным элементом |
|
Т3205 Т3205-01 Т3205* Т3205-01* |
Сигналы от термометров сопротивления по ГОСТ Р 8.625-2006, по ГОСТ 6651-94 от 12,17 до 465,68 Ом |
14 бит |
от ± 0,1 до ±0,2 в зависимости от градуировки и диапазона преобразования температур |
Пределы основной погрешности для данного диапазона |
По трех и четырехпроводной схеме измерения |
|
Т3205 Т3205-01 Т3205* Т3205-01* |
10...100 Ом 10. ..200 Ом 10. ..500 Ом |
14 бит |
±0,1 |
±0,05 | |
|
Т3205-02* |
10. ..100 Ом |
14 бит |
±0,1 |
±0,05 | |
|
Т3501 |
14 бит |
0...20 мА 4. ..20 мА |
±0,15 ±0,15 |
±0,15 |
50...600 Ом |
|
Т3501-02 |
14 бит |
0...5 мА |
±0,20 |
±0,15 |
50...2400 Ом |
Окончание таблицы 2
|
Исполнение модуля |
Диапазоны входных сигналов |
Диапазоны выходных сигналов |
Пределы допускаемой основной приведённой погрешности У, % |
Пределы допускаемой дополнительной приведенной погрешности, вызванной изменением температуры окр. среды, %/10 °C |
Примечание |
|
Т3501-03 Т3501-03* Т3501-04 Т3501-04* Т3501-05 Т3501-05* Т3501-06 Т3501-06* |
14 бит |
0...20 мА 4...20 мА 0...5 мА |
±0,15 ±0,15 ±0,20 |
Половина пределов основной погрешности для данного диапазона |
50...600 Ом 50...600 Ом 50...2400 Ом |
Примечания
1. Если в конце исполнения модуля стоит символ то модуль работает в температурном диапазоне от минус 40 до плюс 55 °C. Если символ ‘*’ отсутствует, то модуль работает в температурном диапазоне от плюс 5 до плюс 55 °C.
2. Дискретные модули, источники питания, процессорные модули, панель оператора, входящие в состав системы интеллектуальных модулей, не являются измерительными компонентами и не требуют сертификата утверждения типа.
3. Сигналы от термометров сопротивления следующих градуировок (по ГОСТ Р 8.625-2006): ТСМ50М, Wi00=l,4280; ТСМ100М, Wloo=l,428O; ТСП50П, W]Oo=l,391O; ТСП50П, Wloo=l,385O; ТСП100П, Wi00=l,3910; ТСП100П, Wioo=l,385O; ТСН 100H, W= 1,6170;
(по ГОСТ 6651-94): TCM50M, W,oo=l,426O; TCM100M, W|00=l,4260;
(по ГОСТ 6651-78): ТСП46П, W,Oo=l,391O; TCM53M, Wioo=l,426O.
4. Сигналы от термопар следующих градуировок (по ГОСТ Р 8.585-2001): ТВР, А-1; ТВР, А-2; ТВР, А-3; ТПР, ПР(В); ТПП, ПП(8); ТПП, ПП(Я); ТХА, ХА(К); ТХК, XK(L); ТХК, ХК(Е); ТМК, МК(Т); ТЖК, ЖВД; ТПП, HH(N); ТМК, МК(М).
Рабочие условия применения:
|
температура окружающего воздуха |
от плюс 5 до плюс 55 °C, от минус 40 до плюс 55 °C, ( модули с символом ‘*’) |
|
нормальная температура относительная влажность |
(25 ± 5) °C; от 10 до 95 % при температуре плюс 35 °C, |
|
атмосферное давление |
от 84,0 до 106,7 кПа; +22 |
питание от сети переменного тока напряжением (220 ~33) В
|
+2 частотой (50“3)Гц; |
температура хранения
от минус 40 до плюс 70 °C;
Сведения о методах измерений
Метод измерений приведен в документе «Руководство по эксплуатации «Система интеллектуальных модулей «ТЕКОНИК» ДАРЦ.421457.501 РЭ2».
Нормативные документы
ГОСТ 22261-94 Средства измерения электрических и магнитных величин.
Общие технические условия.
ГОСТ Р 51841 -2001. Программируемые контроллеры. Общие технические требования и методы испытаний
Технические условия «Системы интеллектуальных модулей «ТЕКОНИК»
ТУ 4250-005-11244389-01 (ДАРЦ.421457.501ТУ)»
