Преобразователи давления измерительные серии 3051S
| Номер в ГРСИ РФ: | РБ 03 04 6063 16 |
|---|---|
| Раздел: | Средства измерений давления [4] |
| Производитель / заявитель: | «Emerson Process Management GmbH & Co. OHG», Германия |
|
Описание типа РБ 03 04 6063 16 [2017-06-06]
rb-03-04-6063-16_2017-06-06.pdf
|
Скачать |
Преобразователи давления измерительные серии 3051S (далее по тексту - преобразователи) предназначены для измерений избыточного давления, абсолютного давления, разности давлений и гидростатического давления (уровня) жидкостей, газов и пара путем преобразования измеряемого давления в унифицированный аналоговый (постоянного тока или постоянного напряжения) сигнал и (или) в цифровые выходные сигналы по протоколу HART, FOUNDATION Fieldbus или в беспроводной цифровой сигнал Wireless HART.
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | РБ 03 04 6063 16 |
| Наименование | Преобразователи давления измерительные серии 3051S |
| Год регистрации | 2016 |
| Номер сертификата | 10563 |
| Дата регистрации | 2016-07-27 |
| Срок действия | 2021-07-27 |
| Получатель сертификата | фирма "Emerson Process Management GmbH & Co. OHG" (Германия (DE)) компании "Emerson Process Management", Соединенные Штаты (US) |
Производитель / Заявитель
фирма "Emerson Process Management GmbH & Co. OHG" (Германия) компании "Emerson Process Management" (Соединенные Штаты)
Адрес: Argelsrieder Feld 3, B-82234, Wessling
Контакты: тел. +49 (0) 8153 939-0, факс +49 (0) 8153 939-172 www.EmersonProcess.de
Поверка
| Межповерочный интервал / Периодичность поверки | 24 мес. |
| Метрологическое обеспечение | Модели преобразователей с функцией беспроводной передачи измерительных данных (WiFi) метрологически обеспечены при предоставлении на поверку в комплекте с преобразователем беспроводного сигнала в сигнал (4 - 20) мА для передачи по HART протоколу. |
| Методика поверки | Поверка проводится по МРБ МП.2174-2011 (извещение №4). |
Поверители
Скачать
|
Описание типа РБ 03 04 6063 16 [2017-06-06]
rb-03-04-6063-16_2017-06-06.pdf
|
Скачать |
Описание типа
Назначение
Преобразователи давления измерительные серии 3051S (далее по тексту - преобразователи) предназначены для измерений избыточного давления, абсолютного давления, разности давлений и гидростатического давления (уровня) жидкостей, газов и пара путем преобразования измеряемого давления в унифицированный аналоговый (постоянного тока или постоянного напряжения) сигнал и (или) в цифровые выходные сигналы по протоколу HART, FOUNDATION Fieldbus или в беспроводной цифровой сигнал Wireless HART.
Область применения - системы автоматического контроля, регулирования и управления технологическими процессами в различных отраслях промышленности и городского хозяйства.
Описание
Основным элементом измерительного механизма преобразователей является измерительная емкостная ячейка или тензорезистивный модуль. Преобразователи с емкостной ячейкой работают по принципу дифференциального конденсатора. Емкостная измерительная ячейка состоит из двух разделительных мембран и одной измерительной мембраны, которая установлена между двумя неподвижными пластинами конденсатора.
В преобразователях с тензорезистивным модулем чувствительным элементом является пластина из кремния с пленочными тензорезисторами. Воздействие давления вызывает изменение положения чувствительного элемента, при этом изменяется электрическое сопротивление его тензорезисторов, что приводит к разбалансу мостовой схемы.
Под воздействием давления измерительный механизм преобразователей формирует цифровой код, пропорциональный приложенному давлению. Микропроцессор датчика корректирует цифровой код в зависим^ся^от индивидуальных особенностей измерительного механизма, окружающей или измеряемой среды. /•/ (JV? \
Откорректированный цифровой код передается на цифровое индикаторное устройство (при его наличии), а также на устройство, формирующее аналоговый выходной сигнал (постоянного тока 4....20 мА или постоянного напряжения 1...5 В) и (или) цифровой выходные сигналы.
Возможна цифровая индикация информативного параметра выходного сигнала на жидкокристаллическом дисплее, на переносном компьютере и на пульте дистанционного управления (коммуникаторе).
Конструкция преобразователей позволяет подключать к одному модулю различные типы фланцев, применять в сборе с клапанными блоками различной конструкции и/или выносными разделительными мембранами, использовать в составе узла измерения расхода в комплексе с сужающими устройствами 405, 1195, 1595 (государственный реестр РБ 03 07 2512) и трубками осредняющими напорными Annubar (государственный реестр РБ 03 07 0511).
Преобразователи могут поставляться с функциональной платой «ERS™», которая позволяет объединить два датчика избыточного или абсолютного давления и вычислять разность давлений (комбинация любых двух исполнений 3051SAM_E, 3051SAM_T, 3051 SAM_ G, 3051SAM_A, 3051SAL_A, 3051SAL_G, 3051SAL_E, 3051SAL_T).
С целью повышения эксплуатационных свойств преобразователей, предусмотрена возможность подсоединения к ним гибкого кабеля и дистанционного цифрового индикатора с кнопками для настройки.
По точности преобразователи разделяются на три подгруппы: Classic, Ultra и Ultra for Flow.
Преобразователи изготавливаются следующих исполнений: 3051S_CD - для измерений дифференциального давления; 3051S_CG, 3051SAM_ G - для измерений избыточного давления; 3051S_CA, 3051SAM_A - для измерений абсолютного давления; 3051SAM_E, 3051 S_TA - для измерений абсолютного давления; 3051SAM_T, 3051 S_TG - для измерений избыточного давления со штуцерным измерительным модулем;
3051SAL_A, 3051SAL_G, 3051SAL_E, 3051SAL_CD, 3051SAL_T - для измерений уровня.
Место нанесения знака поверки в виде клейма-наклейки приведено в Приложении А к описанию типа.
Внешний вид преобразователей приведен на рисунке 1.

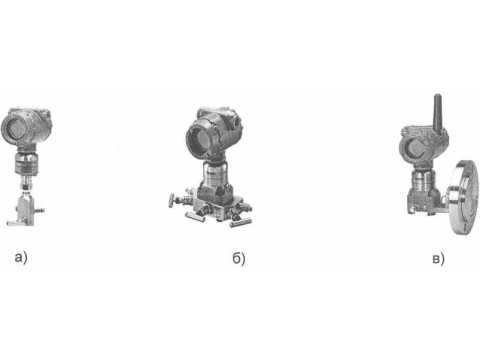

Рисунок 1 - Общий вид преобразователей давления измерительных серии
3051S
а) штуцерное исполнение; б) копланарное испол в) фланцевое исполнение.
ОСНОВНЫЕ ТЕХНИЧЕСКИЕ И МЕТРОЛОГИЧЕСКИЕ ХАРАКТЕРИСТИКИ
Основные технические и метрологические характеристики преобразователей давления измерительных серии 3051S приведены в таблицах 1 - 3.
Таблица 1________________________________________________________________
|
Диапазон |
Значение верхнего (далее - ВПД) и нижнего (далее - НПД) пределов измерений давлений для преобразователей исполнений | ||||||||
|
3051 S_CD, 3051SAL_CD (измерение дифференциального давления) |
3051 S_CG, 3051 SAM_ G, 3051 SAL_ G (измерение избыточного давления) |
3051 S_CA, 3051SAM_A, 3051 SAL_ А (измерение абсолютного давления) | |||||||
|
НПД |
ВПД |
нпд |
ВПД |
нпд |
ВПД | ||||
|
0 |
минус 7,5 мбар |
7,5 мбар |
- |
- |
0 бар |
0,34 бар | |||
|
1 |
минус 62,3 мбар |
62,3 мбар |
минус 62,3 мбар |
62,3 мбар |
0 бар |
2,07 бар | |||
|
2 |
минус 0,62 бар |
0,62 бар |
минус 0,62 бар |
0,62 бар |
0 бар |
10,34 бар | |||
|
3 |
минус 2,49 бар |
2,49 бар |
минус 979 мбар |
2,49 бар |
0 бар |
55,16 бар | |||
|
4 |
минус 20,7 бар |
20,7 бар |
минус 979 мбар |
20,7 бар |
0 бар |
275,8 бар | |||
|
5 |
минус 137,9 бар |
137,9 бар |
минус 979 мбар |
137,9 бар |
- |
- | |||
|
Преобразователи со штуцерным подсоединением исполнений | |||||||||
|
Диап азон |
3051 S_TG, 3051SAM_T, 3051SAL_T (измерение избыточного давления) |
3051 S_TA, 3051SAM_E, 3051SAL_E (измерение абсолютного давления) | |||||||
|
нпд |
ВПД |
нпд |
ВПД | ||||||
|
1 |
минус 1,01 бар |
2,07 бар |
0 бар |
2,07 бар | |||||
|
2 |
минус 1,01 бар |
10,34 бар |
0 бар |
10,34 бар | |||||
|
3 |
минус 1,01 бар |
55,16 бар |
0 бар |
55,16 бар | |||||
|
4 |
минус 1,01 бар |
275,8 бар |
0 бар |
275,8 бар | |||||
|
5 |
минус 1,01 бар |
689,5 бар |
0 бар |
689,5 бар | |||||
2
|
Пределы допускаемой основной погрешности, % от диапазона измерений (кроме указанных отдельно) | |||||||||||
|
для исполнений 3051S_CD, 3051S_CG, 3051SAM_G | |||||||||||
|
Диапазон |
Ultra |
Classic |
Ultra for Flow | ||||||||
|
2-4 |
±0,025; |
±0,035; |
±0,04 от ИЗ для измерений в диапазоне давлений менее 8:1; | ||||||||
|
± |
0,005 + 0,0035,-3^ 1 ДИ )_ |
для |
+ |
0,015+ 0,005,^33 1 ДИ |
]1 для | ||||||
|
измерений в диапазоне давлений менее 10:1 |
измерений в диапазоне давлений менее 10:1 |
± |
0,04 + 0,0023| 333 | Для 1 ИЗ JJ | ||||||||
|
измерений в диапазоне давлений менее 200:1 | |||||||||||
|
5 |
± + и Д |
3,05; 0,005 + 0,0045 -3^3 L 1 ди J. змерений в диап авлений менее 1 |
для азоне 0:1 |
±( + и: Д< |
3,065; 0,015 + 0,005^333] L 1 ди) змерений в диа авлений менее |
для пазоне 10:1 |
- | ||||
|
1 |
±( + и: Д |
3,09; L 1 ди JJ змерений в диап авлений менее 1 |
ДЛЯ азоне 5:1 |
±( + и: Д< |
3,10; 0,025 + 0,005]-3331 L \ди J змерений в диа авлений менее |
Для пазоне 15:1 |
- | ||||
|
0 |
±0,09; ±0,045 от ВПД для измерений в диапазоне давлений менее 2:1 |
±0,10; ±0,05 от ВПД для измерений в диапазоне давлений менее 2:1 |
- | ||||||||
|
для исполнений 3051S_CA, 3051SAM_A | |||||||||||
|
Диапазон |
Ultra |
Classic | |||||||||
|
1-4 |
±( + Д |
3,025; 0,004 xf-333 J L 1 ди JJ /1апазоне да |
для измерений в влений менее 10:1 |
±0,035; ± f0,0065 xf333J L 1 ди JJ диапазоне дэе |
для измерений в 1лений менее 10:1 | ||||||
|
0 |
±( + Д1 |
3,075; 0,025 + 0,01x1333 1 ДИ JJ иапазоне давлен |
для измерений в ий менее 5:1 |
±0,075; ± 0,025 + 0,01 х|-333 L 1 ди J диапазоне давле |
для измерений в ний менее 5:1 | ||||||
|
для исполнений 3051S со штуцерным присоединением (3051 S_TA, 3051 SAM_ Е, 3051 S.TG, 3051SAM„T) | |||||||||||
|
Диапазон |
Ultra |
Classic | |||||||||
|
1-4 |
±( + Д1 |
3,025; 0.004 x[333J 1 ди 1 Аапазоне да |
для измерений в влений менее 10:1 |
±С + д^ |
),35; o.oo65xf333 1 Ди J 1апазоне да |
для измерений в влений менее 10:1 | |||||
|
5 |
±0,04; ±0,004% от ВПД для измерений в диапазоне давлений менее 10:1 |
±0,065; ±0,0065% от ВПД для измерений в диапазоне давлений менее 10:1 | |||||||||
|
для исполнения 3051SAL (3051SAL_A, 3051SAL_G, 3051SAL_E, 3051SAL_CD, 3051SAL_T) | |||||||||||
|
Диапазон |
Ultra |
Classic | |||||||||
|
2-5 |
+ ±( Д' |
0,015 + 0,005 х[ 333 1 ДИ J 3,055 для измере явлений менее 1 |
1ний в диапазоне 0:1 |
+ ±С де |
0,015 + 0,005 х [-333 | 1 ДИ JJ ,065 для измерен (влений менее 10 |
1ий вддаваздне | |||||
где ИЗ - измеренное значение; ДИ- диапазон измерений
Лист 4 Листов 8
Таблица 3. Пределы допускаемой дополнительной погрешности от изменения температуры на каждые 28 °C
|
Исполнение преобразователей |
Диап азон |
Пределы допускаемой дополнительной погрешности для исполнений | ||
|
Ultra |
Classic |
Ultra for Flow | ||
|
3051 S_CD 3051 S_CG 3051SAM_G |
2-5 |
± (0,009 % ВПД + 0,025 % ДИ) для измерений в диапазоне давлений от 1:1 до 10:1; ±(0,018 % ВПД + 0,08 % ДИ) для измерений в диапазоне давлений от 10:1 до 200:1 |
±(0,0125% ВПД + 0,0625 % ДИ) для измерений в диапазоне давлений от 1:1 до 5:1; ± (0,025 % ВПД + 0,125% ДИ) для измерений в диапазоне давлений от 5:1 до 150:1 |
±0,13 % от ИЗ для измерений в диапазоне давлений от ВПД до 8:1; ±[0,13 + 0,0187х(ВПД/ИЗ)] % от ИЗ для измерений в диапазоне давлений от ВПД до 100:1 |
|
0 |
± (0,25 % ВПД + 0,05 % ДИ) для измерений в диапазоне давлений от 1:1 до 30:1 |
± (0,25 % ВПД + 0,05 % ДИ) для измерений в диапазоне давлений от 1:1 до 30:1 | ||
|
1 |
±(0,1 % ВПД+ 0,25 % ДИ) для измерений в диапазоне давлений от 1:1 до 50:1 |
±(0,1 % ВПД+ 0,25 % ДИ) для измерений в диапазоне давлений от 1:1 до 50:1 | ||
|
3051S_CA, 3051 SAM _А |
2-4 |
±(0,0125 % ВПД + 0,0625 % ДИ) для измерений в диапазоне давлений от 1:1 до 5:1; ± (0,025 % ВПД + 0,125% ДИ) для измерений в диапазоне давлений от 5:1 до 200:1 |
±(0,0125% ВПД + 0,0625 % ДИ) для диапазона изменения давления от 1; 1 до 5:1; ± (0,025 % ВПД + 0,125% ДИ) для измерений в диапазоне давлений от 5:1 до 150:1 | |
|
0 |
±(0,1 % ВПД+ 0,25 % ДИ) для измерений в диапазоне давлений от 1:1 до 30:1 |
±(0,1 % ВПД+ 0,25 % ДИ) для измерений в диапазоне давлений от 1:1 до 30:1 | ||
|
1 |
±(0,0125 % ВПД + 0.0625 % ДИ) для измерений в диапазоне давлений от 1:1 до 5:1; ± (0,025 % ВПД + 0,125 %ДИ) для измерений в диапазоне давлений от 5:1 до 100:1 |
±(0,0125% ВПД + 0,0625 % ДИ для измерений в диапазоне давлений от 1:1 до 5:1; ± (0,025 % ВПД + 0,125% ДИ) для измерений в диапазоне давлений от 5:1 до 100:1 | ||
,сЛанДа
Гос^дарстзенныи реестр соечств измерении \ Республики Беларусь/ X. Для документов/
Пределы допускаемой дополнительной погрешности от вибрации в диапазоне от 10 до 60 Гц: ±0,1% от ВПД;
Пределы допускаемой дополнительной погрешности от колебания напряжения питания: ±0,005% в калиброванном диапазоне на каждый В;
Рабочие условия эксплуатации:
- температура окружающего воздуха: от минус 60°С до плюс 85°С (для преобразователей с ЖКИ экраном - до плюс 80 °C) при относительной влажности от 0 до 100%;
- температура рабочей среды при атмосферном давлении и выше: от минус 40 °C до плюс 149°С;
- температура хранения: от минус 46°С до плюс 85°С (для преобразователей с ЖКИ и сигналом Wireless HART - от минус 40°С до плюс 85°С).
Знак утверждения типа
Знак утверждения типа наносится типографским способом на титульный лист руководства по эксплуатации и на преобразователь.
Комплектность
1 Преобразователь давления измерительный серии 3051S 1 шт;
2 Руководство по эксплуатации* 1 экз;
3 Упаковка 1 шт;
4 Паспорт 1 экз;
5 Методика поверки МРБ МП.2174-2011 1 экз.
* - Допускается прилагать (в зависимости от заказа) 1 шт. на каждые 10 преобразователей, поставляемых в один адрес.
ТЕХНИЧЕСКИЕ ДОКУМЕНТЫ
Документация фирмы-изготовителя «Emerson Process Management GmbH & Co. OHG» (Германия) компании «Emerson Process Management» (США).
МРБ МП.2174-2011 «Преобразователи давления измерительные 2088, 2090, 3051, 2051, 3051S, 1151. Методика поверки».
Заключение
Преобразователи давления измерительные серии 3051S соответствуют требованиям документации фирмы «Emerson Process Management GmbH & Co. OHG» (Германия) компании «Emerson Process Management» (США).
Преобразователи давления измерительные серии 3051S соответствуют требованиям технического регламента Таможенного Союза:
ТР ТС 020/2011 «Электромагнитная совместимость технических средств» (регистрационный номер декларации соответствия
№ТС N RU fl-US.AB72.B.O143O, дата регистрации 22.04.2014);
ТР ТС 020/2011 «Электромагнитная совместимость технических средств» (регистрационный номер сертификата соответствия
№ТС RU C-US.AB72.B.00915, срок действия с 08.08.2014 по 07.08.2019Jj^=^
ТР ТС 012/2011 «О безопасности оборудования для взрывоопасных средах» (сертификат сгоответетвия
№ ТС RU C-US.AA87.B.00094, срок действия с 28.01.2016 по 28.01.
Лист 6 Листов 8 V
Межповерочный интервал - не более 24 месяцев (при применении преобразователей давления измерительных серии 3051S в сфере законодательной метрологии).
