Машины универсальные испытательные MTS Criterion 40 (далее по тексту - машины) предназначены для измерения силы и деформации при испытаниях материалов на растяжение, сжатие и изгиб в режиме статического нагружения.

Информация по Госреестру

Основные данные
Номер по Госреестру	РБ 03 03 6071 16
Наименование	Машины универсальные испытательные MTS Criterion 40
Год регистрации	2016
Номер сертификата	10571
Дата регистрации	2016-08-30
Срок действия	2021-08-30
Получатель сертификата	фирма "MTS Systems Corporation", Соединенные Штаты (US)

Производитель / Заявитель

фирма "MTS Systems Corporation"

Адрес: 14000 Technology Drive, Eden Prairie, MN, 55344, USA

Контакты: +1 952-937-4000, nfo@mts.com

Поверка

Межповерочный интервал / Периодичность поверки	12 мес.
Метрологическое обеспечение	Машины метрологически обеспечены в Республике Беларусь в соответствии с государственной поверочной схемой для средств измерений силы по ГОСТ 8.065-85 (кроме машин, работающих в режиме растяжения свыше 500 кН).
Методика поверки	Поверка проводится по СТБ 8034-2011.
Признание поверки	Поверку метрологически не обеспеченных машин (работающих в режиме растяжения свыше 500 кН) проводить в аккредитованных подразделениях метрологической службы России или иных аккредитованных лабораториях (с участием специалистов государственной метрологической службы Республики Беларусь).

Поверители

Скачать

Описание типа РБ 03 03 6071 16 [2016-11-15]

rb-03-03-6071-16_2016-11-15.pdf

Скачать

Описание типа

Назначение Описание ОСНОВНЫЕ ТЕХНИЧЕСКИЕ И МЕТРОЛОГИЧЕСКИЕ ХАРАКТЕРИСТИКИ Знак утверждения типа Комплектность ТЕХНИЧЕСКИЕ ДОКУМЕНТЫ Заключение

Назначение

Применяются в различных областях хозяйственной деятельности.

Описание

Принцип действия машин заключается в измерении величины силы, приложенной к испытуемому образцу, и перемещения с помощью электромеханического привода при испытаниях материалов на растяжение и сжатие.

Машины состоят из основания, на котором закреплены направляющие колонны с силовым приводом подвижной траверсы, подвижной и неподвижной траверсами, датчиков силы, устройств закрепления испытуемых образцов, датчика перемещения подвижной траверсы, электронного блока управления.

Испытываемый образец устанавливается при помощи устройств закрепления в зоне испытаний таким образом, что один конец образца связан с подвижной траверсой, другой либо с неподвижной траверсой, либо с основанием, через датчик силы.

Электродвигатель силового привода через шариковинтовые пары перемещает подвижную траверсу по направляющим колоннам, обеспечивая приложение нагрузки и деформирование испытуемого образца.

Сила, прикладываемая к образцу, измеряется датчиком силы. Датчики силы могут работать как на растяжение, так и на сжатие.

Датчик перемещения измеряет линейное перемещение подвижной траверсы, соответствующее деформации образца под воздействием приложенной нагрузки.

Сигналы от датчиков силы и перемещения поступают в электронный блок управления. Электронный блок управления измеряет и регистрирует выходные электрические аналоговые сигналы датчиков силы и перемещения, обрабатывает, хранит и анализирует полученную информацию, отображает значения силы и деформации, формирует сигналы управления. Управление работой машины, обработка, анализ и отображение результатов измерений осуществляется программным обеспечением (ПО), установленным на персональный компьютер (ПК).

В машинах применяются датчики силы LSB.501, LSB.102, LSB.252, LSB.502,

LSB.103, LSB.203, LSB.503, LPB.102, LPB.252, LPB.502, LPS.103, LPS.253, LPS.503,

LPS.104, LPS.204, LPS.304, LPS.504, LPS.105, LPS.155, LPS.205, LPS.305, LPS.505,

LPS.605 производства фирмы "MTS Systems Corporation", США.

В зависимости от модификации, машины могут иметь от одной до пяти зон испытаний, располагающихся между подвижной траверсой и основанием, или две независимых зоны испытаний, располагающихся над и под подвижной траверсой.

Машины имеют порты для подключения дополнительных средств измерений (датчиков продольной и поперечной деформации, как контактных, так и бесконтактных.

Машины универсальные испытательные MTS Criterion 40 выпускаются в 21 модификации: стандартной высоты (С41.103, С42.503, С43.104, С43.304, С43.504, С44.104, С44.304, С45.504, С45.105, С45.305 и С45.605), увеличенной высоты, дополненные в обозначении индексом «Е», и увеличенной ширины, дополненные в обозначении индексом «W». Модификации машин отличаются измерительными диапазонами силы и перемещения, размерами и количеством рабочих зон, массой и габаритными размерами. Машины С41.103 и С42.503 имеют одну направляющую колонну, остальные модификации имеют две направляющие колонны.

Общий вид машин показан на рисунке 1.

Место нанесения знака поверки приведено в приложении А к описанию типа.

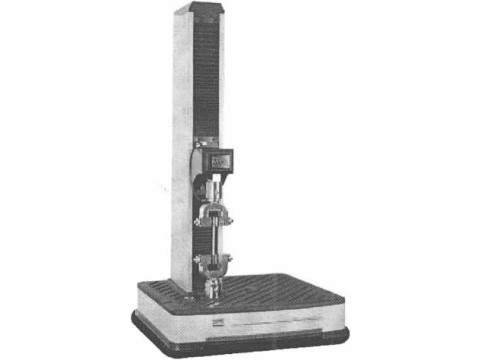

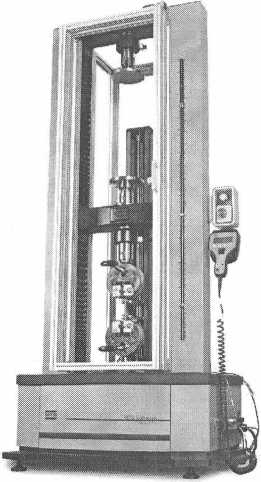

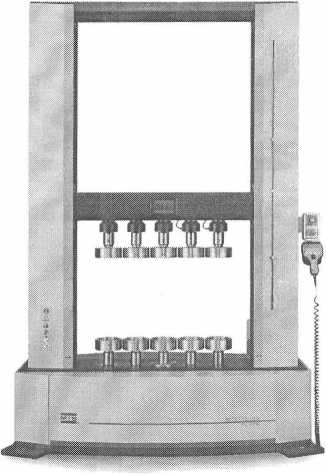

Рисунок 1 - Машины универсальные испытательные MTS Criterion 40. Внешний вид.

\ республики БеларусьI Is

ОСНОВНЫЕ ТЕХНИЧЕСКИЕ И МЕТРОЛОГИЧЕСКИЕ ХАРАКТЕРИСТИКИ

Основные технические и метрологические характеристики представлены в таблицах 1-3.

Таблица 1

Модель	Диапазон измерений силы, кН*	Диапазон измерений перемещения, мм	Диапазон показаний скорости перемещения, мм/мин	Габаритные размеры, мм, не более (ВхШхГ)	Масса, кг, не более
С41.103	от 0,05 До 1 от 0,05 до 0,5 от 0,05 до 0,25	от 0 до 900	от 0,005 до 3000	1520x560x530	60
С42.503	от 0,05 до 5 от 0,05 до 2 от 0,05 до 1 от 0,05 до 0,5 от 0,05 до 0,25	от 0 до 650	от 0,005 до 2000	1332x704x636	112
С42.503Е		от 0 до 950	от 0,005 до 2000	1632x704x636	125
С43.104	от 0,1 до 10 от 0,05 до 5 от 0,05 до 2,5 от 0,05 до 1 от 0,05 до 0,5 от 0,05 до 0,25	от 0 до 1000	от 0,005 до 2000	1616x794x757	175
С43.104Е		от 0 до 1300	от 0,005 до 2000	1916x794x757	190
С43.304	от 0,3 до 30 от 0,2 до 20 от 0,1 до 10 от 0,05 до 5 от 0,05 до 2,5 от 0,05 до 1 от 0,05 до 0,5 от 0,05 до 0,25	от 0 до 1000	от 0,005 до 1020	1752x826x768	305
С43.304Е		от 0 до 1300	от 0,005 до 1020	2052x826x768	325
С43.504	от 0,5 до 50 от 0,3 до 30 от 0,2 до 20 от 0,1 до 10 от 0,05 до 5 от 0,05 до 2,5 от 0,05 до 1 от 0,05 до 0,5 от 0,05 до 0,25	от 0 до 1000	от 0,005 до 750	1752x826x768	305
С43.504Е		от 0 до 1300	от 0,005 до 750	2052x826x768	325
С44.104	от 0,1 до 10 от 0,05 до 5 от 0,05 до 2,5 от 0,05 до 1 от 0,05 до 0,5 от 0,05 до 0,25	от 0 до 1000	от 0,005 до 2000	1951x861x689	367
С44.104Е		от 0 до 1300	от 0,005 до 2000	2251x861x689	383

Продолжение таблицы 1

Модель	Диапазон измерений силы, кН*	Диапазон измерений перемещения, мм	Диапазон показаний скорости перемещения, мм/мин	Габаритные размеры, мм, не более (ВхШхГ)	Масса, кг, не более
С44.304	от 0,3 до 30 от 0,2 до 20 от 0,1 до 10 от 0,05 до 5 от 0,05 до 2,5 от 0,05 до 1 от 0,05 до 0,5 от 0,05 до 0,25	от 0 до 1000	от 0,005 до 1020	1951x861x689	395
С44.304Е		от 0 до 1300	от 0,005 до 1020	2251x861x689	410
С45.504	от 0,5 до 50 от 0,3 до 30 от 0,2 до 20 от 0,1 до 10 от 0,05 до 5 от 0,05 до 2,5 от 0,05 до 1	от 0 до 1000	от 0,005 до 750	2269x1315x957	1195
С45.504Е		от 0 до 1300		2569x1315x957	1265
C45.504W		от 0 до 1300		2569x1710x957	1700
С45.105	от 1 до 100 от 0,5 до 50 от 0,3 до 30 от 0,2 до 20 от 0,1 до 10 от 0,05 до 5 от 0,05 до 2,5 от 0,05 до 1	от 0 до 1000	от 0,005 до 750	2269x1315x957	1195
С45.105Е		от 0 до 1300	от 0,005 до 750	2569x1315x957	1265
С45.305	от 3 до 300 от 2 до 200 от 1,5 до 150	от 0 до 1100	от 0,005 до 750	2535x1362x1100	1605
С45.305Е	от 3 до 300 от 2 до 200 от 1,5 до 150	от 0 до 1400	от 0,005 до 750	2835x1362x1100	1695
С45.605	от 6 до 600 от 5 до 500 от 1 доЮО	от 0 до1750	от 0,005 до 254	3490x1660x1272	3500

Примечание * - в зависимости от установленных датчиков силы

Таблица 2

Наименование характеристики

Значение

Пределы допускаемой относительной погрешности при измерении силы

в диапазоне от 1 % до 100 % наибольшей предельной нагрузки

в диапазоне от 0,5 % до 1 % наибольшей предельной нагрузки

± 0,5 %

± 1,0 %

Пределы допускаемой погрешности при измерении перемещения в диапазоне до 5 мм в диапазоне свыше 5 мм

± 50 мкм ±1,0 %

Таблица 3

Наименование характеристики	Значение
Температура при эксплуатации, °C	от 5 до 40
Относительная влажность воздуха при эксплуатации (без образования конденсата), %	от 5 до 85
Температура при транспортировании/хранении, °C	от минус 18 до плюс 49
Относительная влажность воздуха при транспортировании/хранении (без образования конденсата), %	от 5 до 85
Напряжение питания от сети переменного тока частотой 50/60 Гц, В	от 200 до 230

Знак утверждения типа

Знак утверждения типа наносится на эксплуатационную документацию типографским способом.

Комплектность

В комплект поставки входит:

- машина в сборе;

- комплект электрических кабелей;

- программное обеспечение, наименование - MTS TestSuite TW Elite, версия - не ниже 4.1, разработчик - фирма "MTS Systems Corporation", США;

- руководство по эксплуатации;

- вспомогательные принадлежности.

ТЕХНИЧЕСКИЕ ДОКУМЕНТЫ

Техническая документация фирмы "MTS Systems Corporation", США.

ГОСТ 28840-90 "Машины для испытаний материалов на растяжение, сжатие и изгиб. Общие технические требования";

СТБ 8034-2011 "Машины для испытаний материалов на растяжение, сжатие и изгиб. Методика поверки".

Заключение

Машины универсальные испытательные MTS Criterion 40 соответствуют технической документации фирмы "MTS Systems Corporation", США, ГОСТ 28840-90, ТР ТС 004/2011, ТР ТС 020/2011 (декларация о соответствии №ТС N RU fl-US.AF52.B.O6973, срок действия - по 15.12.2018).

Межповерочный интервал - не более 12 месяцев (для машин, предназначенных для применения либо применяемых в сфере законодательной метрологии).

Научно-исследовательский центр испытаний средств измерений и техники БелГИМ. г.Минск, Старовиленский тракт, 93, тел. 334-98-13

Аттестат аккредитации № BY/112 02.1.0.0025
