Стенды испытаний запасных резервуаров СИЗР

Назначение

Стенды испытаний запасных резервуаров СИЗР (далее по тексту - стенд СИЗР) предназначены для измерений давления сжатого воздуха и воды, а также временных интервалов при проверке технических характеристик запасных резервуаров.

Стенд СИЗР позволяет автоматизировать контрольно-измерительные операции с регистрацией измерительной информации при приемо-сдаточных испытаниях запасных резервуаров на заводе-изготовителе и послеремонтных - на предприятиях железнодорожного транспорта.

Описание

Стенд СИЗР при испытаниях создает пневматические или гидравлические давления в запасном резервуаре посредством его коммутации через распределитель к питающей воздушной магистрали и атмосфере. В зависимости от технического состояния запасного резервуара в его полости возникают перепады давления за фиксированные промежутки времени, формируемые стендом СИЗР.

Стенд СИЗР выполняет логический анализ измерительной информации, индицирует на алфавитно-цифровом индикаторе и регистрирует в энергонезависимом запоминающем устройстве техническое состояние запасного резервуара, обозначая его конкретные неисправности. Алгоритм работы стенда задается с помощью специальной управляющей программы.

Основными узлами стенда СИЗР являются блок электропитания, блок управления, датчики давления, а также воздухораспределитель, к которому подключаются испытуемые запасные резервуары.

Для ограничения несанкционированного доступа к блоку управления один крепёжный винт заливается пломбировочной мастикой и ставится оттиск пломбировочного клейма

Условия эксплуатации стендов не обеспечивают сохранности поверительных клейм, нанесенных на корпус машины, в течении межповерочного интервала. Результаты поверки оформляются выдачей свидетельства о поверке, где ставится оттиск поверительного клейма и наносится знак поверки в виде наклейки.

Схема пломбировки блока управления стенда СИЗР ч-_- место пломбировки

0........" '     .......................„       0

---'ГТ            .                      7

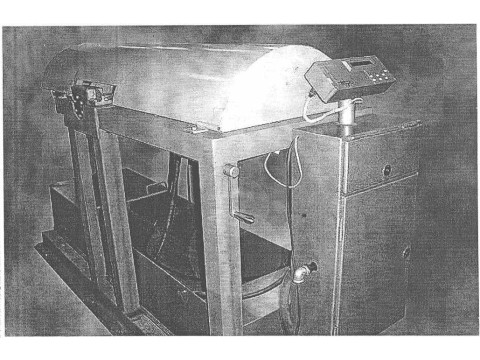

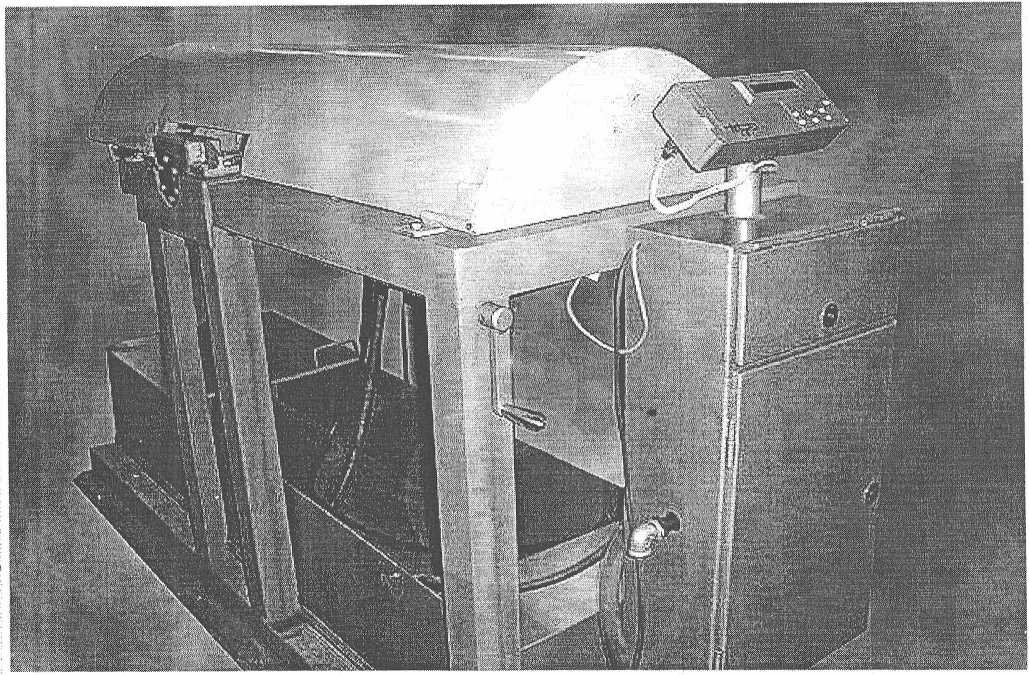

Фотография общего вида стенда СИЗР

Программное обеспечение

Стенд содержит программное обеспечение, состоящее из одной программы, записываемой в постоянную память микросхемы микроконтроллера блока управления. Программа имеет следующие основные функции:

- преобразование измерительной информации, поступающей от первичных датчиков;

- сравнение полученных результатов измерения с эталонными значениями;

- визуализация результатов измерений и сравнения;

- управление работой составных частей стенда;

- организация интерфейса с оператором.

Идентификация программного обеспечения:

Программное обеспечение стендов вычисляет непосредственный результат измерения. При этом аппаратная и программная части стенда, работая совместно, обеспечивают заявленные

точности результатов измерений.

преднамеренных изменений -

Защита программного обеспечения от непреднамеренных и уровень А по МИ 3286-2010.

КОпия\верна

Технические характеристики

Знак утверждения типа

Знак утверждения типа наносится фотохимическим или механическим способом на табличку, прикрепленную к корпусу стенда СИЗР и типографским способом на титульный лист паспорта.

Комплектность

Поверка

осуществляется по документу МП 20550-12 "Стенды испытаний запасных резервуаров СИЗР. Методика поверки", утверждённому ГЦИ СИ ФБУ "УРАЛТЕСТ" 31 января 2012 г.

Перечень основных средств поверки (эталонов), применяемых для поверки:

- манометр цифровой ДМ5002, диапазон измерения избыточного давления от 0 до 1,6 МПа (16 кгс/см2), пределы допускаемой приведённой погрешности измерения давления ±0,1 %;

- частотомер электронно-счетный 43-63/Ь, диапазон измерения периода 104 с, пределы допускаемого относительного отклонения частоты кварцевого генератора за 12 месяцев работы ±510'7.                                                                                               .    ’

*°пйя верИс,

Сведения о методах измерений

СИЗР.00.000РЭ "Стенд испытаний запасных резервуаров СИЗР. Руководство по эксшуатации"

Нормативные документы

1 СИЗР.00.000ТУ "Стенд испытаний запасных резервуаров СИЗР. Технические условия"

2 ’’Стенды испытаний запасных резервуаров СИЗР. Методика поверки" (утверждена ГЦИ СИ ФБУ "УРАЛТЕСТ" 31 января 2012 г.)

Рекомендации к применению

Выполнение работ по оценке соответствия промышленной продукции и продукции других видов, а также иных объектов установленным законодательством Российской Федерации обязательным требован ия м.
