Стенды контроля параметров соединительных рукавов САИР
| Номер в ГРСИ РФ: | РБ 03 04 6032 16 |
|---|---|
| Раздел: | Средства измерений давления [4] |
| Производитель / заявитель: | ЗАО НПП "ТОРМОЗНОЕ ОБОРУДОВАНИЕ И СИСТЕМЫ" (ТОРМО), г. Екатеринбург |
|
Описание типа РБ 03 04 6032 16 [2017-02-07]
rb-03-04-6032-16_2017-02-07.pdf
|
Скачать |
Стенды контроля параметров соединительных рукавов САЙР (далее по тексту - стенды САЙР) предназначены для измерений избыточного давления сжатого воздуха, силы нажатия контактного пальца, сопротивления изоляции и временных интервалов при проверке технических характеристик соединительных рукавов, применяемых на железнодорожном транспорте.
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | РБ 03 04 6032 16 |
| Наименование | Стенды контроля параметров соединительных рукавов САИР |
| Год регистрации | 2016 |
| Номер сертификата | 10487 |
| Дата регистрации | 2016-06-28 |
| Срок действия | 2017-06-29 |
| Получатель сертификата | ЗАО НПП "ТОРМО", г. Екатеринбург, Россия (RU) |
Производитель / Заявитель
ЗАО НПП "ТОРМО"
Адрес: ул. Одинарка, 6, 620034, г. Екатеринбург
Контакты: 245-34-14 // 372-92-10
Поверка
| Межповерочный интервал / Периодичность поверки | 12 мес. |
| Методика поверки | Поверка проводится по методике "Стенды контроля параметров соединительных рукавов САИР" (2012 г.). |
| Признание поверки | Первичная при выпуске из производства: ЗАО НПП "ТОРМО" (номер реестра - №0574, шифр поверительного клейма - АЭТ)(НТК №06-16). |
Поверители
Скачать
|
Описание типа РБ 03 04 6032 16 [2017-02-07]
rb-03-04-6032-16_2017-02-07.pdf
|
Скачать |
Описание типа
Назначение
Стенды контроля параметров соединительных рукавов САЙР (далее по тексту - стенды САЙР) предназначены для измерений избыточного давления сжатого воздуха, силы нажатия контактного пальца, сопротивления изоляции и временных интервалов при проверке технических характеристик соединительных рукавов, применяемых на железнодорожном транспорте.
Стенды САЙР позволяют автоматизировать контрольно-измерительные операции с регистрацией измерительной информации при приемо-сдаточных испытаниях соединительных рукавов на заводе-изготовителе и послеремонтных испытаниях в депо и вагоноремонтных заводах.
Описание
Стенд САЙР при испытаниях создает пневматическое или гидравлическое давление в соединительном рукаве посредством его коммутации через распределитель. Контроль давления производится с помощью тензорезистивного датчика давления.
С помощью резистивного датчика силы стенд измеряет силу нажатия контактного пальца, а с помощью встроенного мегомметра измеряет сопротивление изоляции трубки рукава и электрических проводов.
Выходные электрические сигналы датчиков преобразуются в нормированные электрические сигналы и поступают для обработки на блок управления стендом.
Стенд САЙР выполняет логический анализ измерительной информации, индицирует на алфавитно-цифровом индикаторе технические характеристики соединительных рукавов и регистрирует их значения в энергонезависимом запоминающем устройстве, определяя при этом наличие или отсутствие неисправностей. Алгоритм работы стенда задается с помощью специальной управляющей программы.
Стенд САЙР выпускается в следующих исполнениях:
|
Обозначение исполнения |
Технические характеристики |
|
САЙР |
Стенд ремонта и испытаний соединительных рукавов с электроконтактом и испытательным давлением 1,2 МПа (12,0 кгс/см2) |
|
С АИР-01 |
Стенд ремонта и испытания соединительных рукавов с электроконтактом и испытательным давлением 2,0 МПа (20,0 кгс/см2) |
|
САИР-02 |
Стенд ремонта и испытания соединительных рукавов без электроконтакта и с испытательным давлением 1,2 МПа (12,0 кгс/см2) |
|
САИР-03 |
Стенд ремонта и испытания соединительных рукавов без электроконтакта и с испытательным давлением 2,0 МПа (20,0 кгс/см2) |
Условия эксплуатации стендов не обеспечивают сохранности поверительных клейм, нанесенных на корпус, в течении межповерочного интервала. Результаты поверки оформляются выдачей свидетельства о поверке, где ставится отгиск поверитсльного клейма и наносится знак поверки в виде наклейки.
Для ограничения несанкционированного доступа к блоку управления один крепёжный винт заливается пломбировочной мастикой и ставится оттиск пломбировочного клейма.
*опия верна г

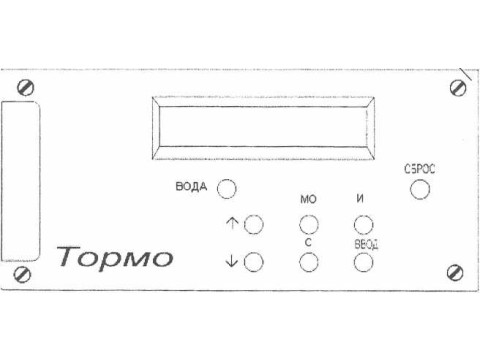

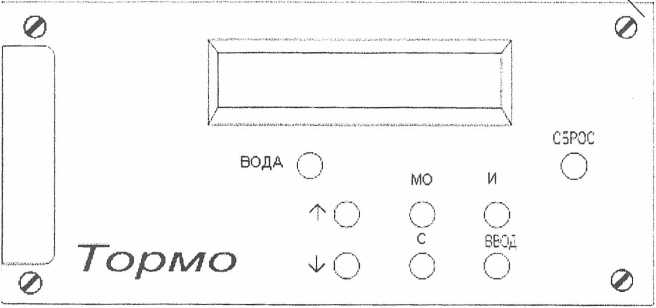

Схема пломбировки блока управления стенда САЙР
^место пломбировки

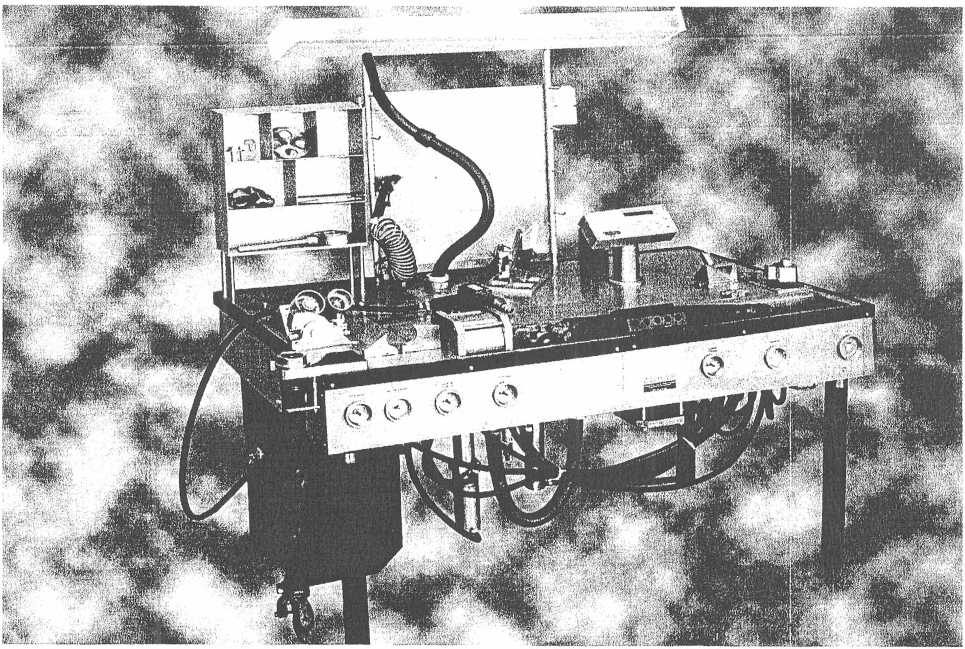

Фотография общего вида стенда САЙР
Программное обеспечение
Стенд САЙР содержит программное обеспечение, состоящее из одной программы, записываемой в постоянную память микросхемы микроконтроллера блока управления. Программа имеет следующие основные функции:
- преобразование измерительной информации, поступающей от первичных датчиков;
- сравнение полученных результатов измерения с эталонными значениями;
- визуализация результатов измерений и сравнения; \
- управление работой составных частей стенда;
- организация интерфейса с оператором.
Идентификация программного обеспечения: КОПИЙ ЕНЗрМсь
|
Наименование программного обеспечения |
Идентификационное наименование программного обеспечения |
Номер версии (идентификационный номер) программного обеспечения |
Цифровой идентификатор программного обеспечения |
Алгоритм вычисления цифрового идентификатора |
|
САЙР |
САИР-00 |
5 |
70А2 |
CRC16 |
|
САИР-01 |
САИР-01 |
5 |
32С8 |
CRC16 |
|
САИР-02 |
САИР-02 |
5 |
66А6 |
CRC16 |
|
САИР-03 |
САИР-03 |
5 |
34В4 |
CRC16 |
Программное обеспечение стендов вычисляет непосредственный результат измерения. При этом аппаратная и программная части стенда, работая совместно, обеспечивают заявленные точности результатов измерений.
Защита программного обеспечения от непреднамеренных и преднамеренных изменений - уровень А по МИ 3286-2010.
Технические характеристики
|
Наименование характеристики |
Значение характеристики | |||
|
Исполнение | ||||
|
САЙР |
САИР-01 |
САИР-02 |
САИР-03 | |
|
Диапазон измерения давления, МПа (кгс/см2) |
от 0,5 до 1,2 (от 5 до 12) |
от 0,5 до 2,0 (от 5 до 20) |
от 0,5 до 1,2 (от 5 до 12) |
от 0,5 до 2,0 (от 5 до 20) |
|
Пределы допускаемой приведённой погрешности измерения давления, % |
±1,5 | |||
|
Диапазон измерения временных интервалов, с |
от 1 до 60 | |||
|
Пределы допускаемой относительной погрешности измерения временных интервалов, % |
±0,25 | |||
|
Диапазон измерения силы нажатия контактного пальца, кН (кге) |
от 0,02 до 0,10 (от 2 до 10) |
от 0,02 до 0,10 (от 2 до 10) |
— |
— |
|
Пределы допускаемой приведенной погрешности измерения силы нажатия контактного пальца, % |
±1,5 |
±1,5 |
— |
— |
|
Диапазон измерения сопротивления изоляции, МОм |
от 1 до 15 |
от 1 до 15 |
- |
— |
|
Пределы допускаемой приведенной погрешности измерений сопротивления изоляции,% |
±5 |
±5 |
— |
— |
|
Электропитание от сети переменного тока • напряжением, В • частотой, Гц |
от 198 до 242 50 | |||
|
Потребляемая мощность, В А, не более |
350 | |||
|
Масса, кг, не более |
300 | |||
|
Габаритные размеры, мм, не более • длина • ширина • высота |
L / 1700 {(И 197оо*°пия верна | |||
|
Средний срок службы, лег |
10 | |||
Знак утверждения типа
Знак утверждения типа наносится фотохимическим или механическим способом на табличку, прикрепленную к корпусу стенда САЙР и типографским способом на титульный лист паспорта.
Комплектность
|
Наименование |
Количество |
|
Стенд контроля параметров соединительных рукавов САЙР |
1 |
|
Стенд контроля параметров соединительных рукавов САЙР. Руководство по эксплуатации САИР.00.000РЭ |
1 |
|
Стенд контроля параметров соединительных рукавов САЙР. Паспорт СА-ИР.00.000ПС |
1 |
|
Стенды контроля параметров соединительных рукавов САЙР. Методика поверки |
1 |
Поверка
осуществляется по документу МП 20549-12 "Стенды контроля параметров соединительных рукавов САЙР. Методика поверки", утверждённому ФБУ "УРАЛТЕСТ" 31 января 2012 г.
Перечень основных средств поверки (эталонов), применяемых для поверки:
- манометр цифровой ДМ5002, диапазон измерения избыточного давления от 0 до 2,5 МПа (25 кгс/см2), пределы допускаемой приведённой погрешности измерения давления ±0,1 %;
- частотомер электронно-счетный 43-63/1, диапазон измерения периода 104с, пределы допускаемого относительного отклонения частоты кварцевого генератора за 12 месяцев работы ±510'7;
- гири 2, 5, 10 кг М3ГОСТ7328-2001;
- магазин сопротивления Р40102, от 104до Ю8Ом, класс точности 0,02.
Сведения о методах измерений
1 САИР.00.000РЭ "Стенд Контроля параметров соединительных рукавов САЙР. Руководство по эксплуатации"
2 "Стенды контроля параметров соединительных рукавов САЙР. Методика поверки", (утверждена ГЦИ СИ ФБУ "УРАЛТЕСТ" 31 января 2012 г.)
Нормативные документы
САИР.00.000ТУ "Стенд ремонта и автоматических испытаний соединительных рукавов САЙР. Технические условия"
Рекомендации к применению
Выполнение работ по оценке соответствия промышленной продукции и продукции других видов, а также иных объектов установленным законодательством Российской Федерации обязательным требованиям. \ \
