Устройства зарядки и опробования тормозов с регистрацией УЗОТ-РМ

Устройства зарядки и опробования тормозов с регистрацией УЗОТ-РМ (Фото 2)

Номер в ГРСИ РФ:	РБ 03 04 6031 16
Раздел:	Средства измерений давления [4]
Производитель / заявитель:	ЗАО НПП "ТОРМОЗНОЕ ОБОРУДОВАНИЕ И СИСТЕМЫ" (ТОРМО), г. Екатеринбург

Скачать

Описание типа РБ 03 04 6031 16 [2017-02-07]

rb-03-04-6031-16_2017-02-07.pdf

Скачать

Нет данных о поставщике

Являетесь поставщиком? Разместите свои контакты в этом блоке! Подробнее в разделе Реклама

Устройство зарядки и опробования тормозов с регистрацией УЗОТ-РМ (далее -устройство УЗОТ-РМ) предназначено для автоматического формирования давления сжатого воздуха в тормозной магистрали подвижного состава железных дорог с регистрацией в электронном виде отчетов по обработке тормозов поезда, измерений давления сжатого воздуха в питательной и тормозной магистралях и утечки (неплотности) в тормозной магистрали состава.

Информация по Госреестру

Основные данные
Номер по Госреестру	РБ 03 04 6031 16
Наименование	Устройства зарядки и опробования тормозов с регистрацией УЗОТ-РМ
Год регистрации	2016
Номер сертификата	10486
Дата регистрации	2016-06-28
Срок действия	2018-06-24
Получатель сертификата	ЗАО НПП "ТОРМО", г. Екатеринбург, Россия (RU)

Производитель / Заявитель

ЗАО НПП "ТОРМО"

Адрес: ул. Одинарка, 6, 620034, г. Екатеринбург

Контакты: 245-34-14 // 372-92-10

Поверка

Межповерочный интервал / Периодичность поверки	12 мес.
Методика поверки	Поверка проводится по УЗОТ-РМ.05.000МП (2013 г.).
Признание поверки	Первичная при выпуске из производства: ЗАО НПП "ТОРМО" (номер реестра - №0574, шифр поверительного клейма - АЭТ)(НТК №06-16).

Поверители

Скачать

Описание типа РБ 03 04 6031 16 [2017-02-07]

rb-03-04-6031-16_2017-02-07.pdf

Скачать

Описание типа

Назначение Описание Программное обеспечение Технические характеристики Знак утверждения типа Комплектность Поверка Сведения о методах измерений Нормативные документы Рекомендации к применению

Назначение

Устройство УЗОТ-РМ позволяет автоматизировать процессы подготовки тормозов подвижного состава в парках отправления, осуществлять контроль за качеством подготовки тормозов и соблюдением технологической дисциплины в парках отправления.

Описание

Устройство зарядки и опробования тормозов с регистрацией УЗОТ-РМ формирует давление сжатого воздуха, подаваемого в тормозные магистрали, посредством автоматического регулирования величины давления в уравнительном резервуаре пневматического повторителя электропневматического блока в зависимости от режима работы, установленного на пульте управления.

Устройство УЗОТ-РМ позволяет производить зарядку и полное опробование тормозов грузовых составов с автоматической регистрацией в электронном виде измеренных значений давления сжатого воздуха в питательной и тормозной магистралях и утечки (неплотности) из тормозной сети составов. Количество одновременно обслуживаемых устройством путей 5, 10, 15 или 20.

Устройство УЗОТ-РМ состоит из электропневматического блока (ЭПБ) (от 1 до 4 в комплекте), блока управления (ЭБУ) (от 1 до 4 в комплекте), размещаемых в горловине парка отправления, и из размещаемого в помещении оператора парка пульта, включающего ПЭВМ и устройства, образующие канал связи с ЭБУ.

Для ограничения несанкционированного доступа к ЭБУ на два верхних крепёжных винта задней крышки ЭБУ устанавливаются пломбировочные чашки, которые заполняются специальной мастикой и ставится оттиск пломбировочного клейма.

Условия эксплуатации устройств УЗОТ-РМ не обеспечивают сохранности доверительных клейм, нанесенных на корпус ЭБУ, в течении межповерочного интервала. Результаты поверки оформляются выдачей свидетельства о поверке, где ставится оттиск поверительного клейма и (или) наносится знак поверки в виде наклейки.

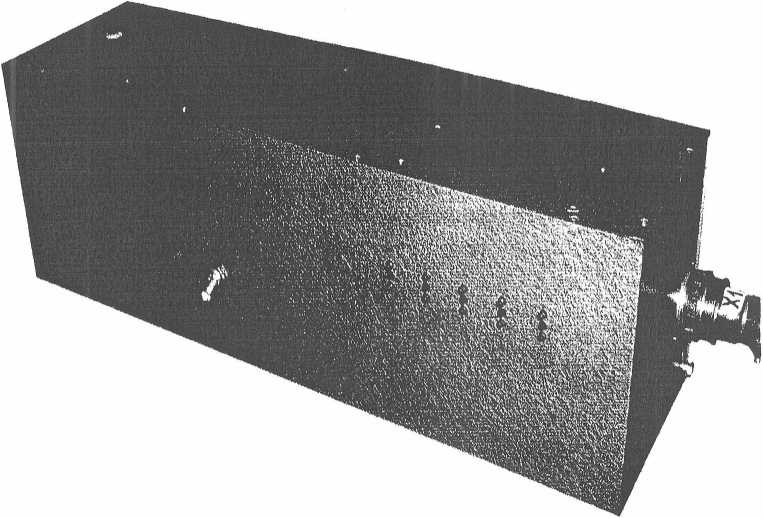

Фотография общего вида блока управления ЭБУ

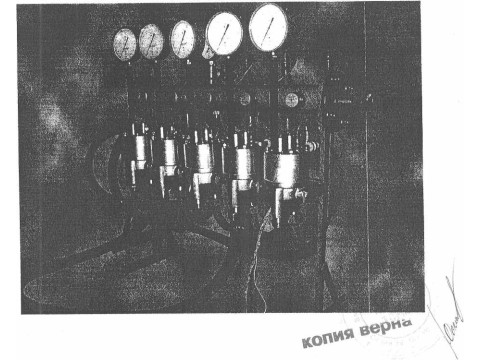

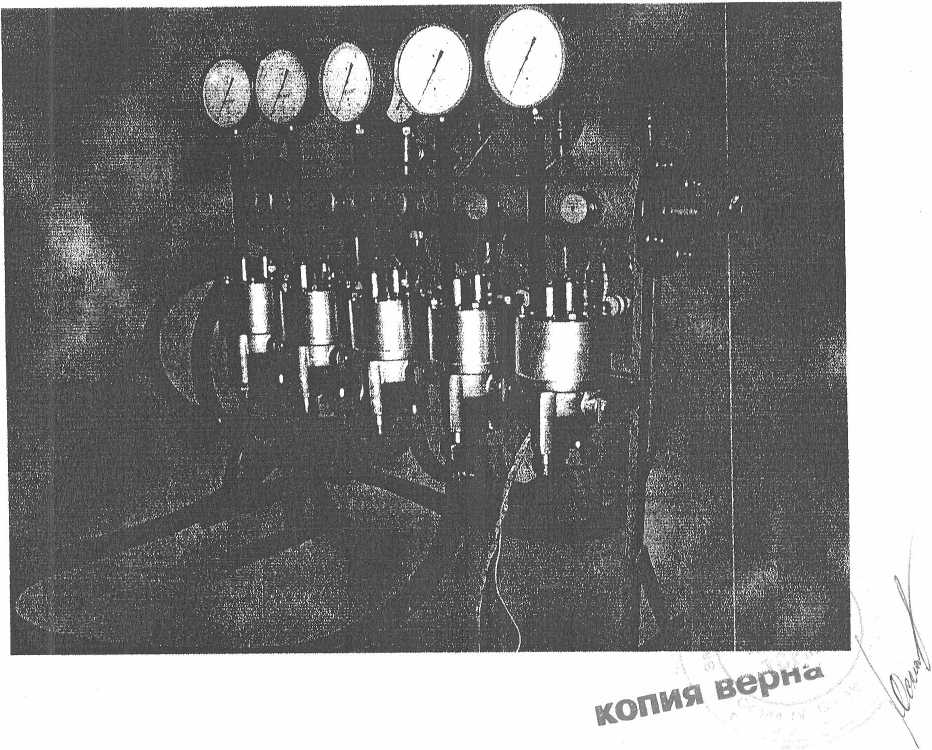

Фотография общего вида блока электропневматического ЭПБ

Программное обеспечение

Устройство УЗОТ-РМ содержит программное обеспечение, состоящее из программы, записываемой в постоянную память контроллеров блока управления, и программы управления, устанавливаемой на ПЭВМ пульта оператора. Программа контроллеров блока управления имеет следующие основные функции:

- преобразование измерительной информации, поступающей от первичных датчиков;

- сравнение полученных результатов измерения с нормированными значениями;

- управление работой электропневматического блока;

- организация канала связи с пультом оператора.

Программа управления имеет следующие основные функции:

- визуализация результатов измерений и сравнения;

- организация интерфейса с оператором;

- создания отчетных документов;

- архивирование результатов работы устройства.

Программа контроллеров блока управления вычисляет непосредственный результат измерения. При этом аппаратная и программная части устройства, работая совместно, обеспечивают заявленные точности результатов измерений.

Защита программного обеспечения от непреднамеренных и преднамеренных изменений -уровень А по МИ 3286-2010.

Идентификация программного обеспечения:

Наименование программного обеспечения	Идентификационное наименование программного обеспечения	Номер версии (идентификацио нный номер) программного обеспечения	Цифровой идентификатор программного обеспечения	Алгоритм вычисления цифрового идентификатора
Программа контроллеров УЗОТ-РМ	RU.BAHP.00069	01	39A3	CRC16
Программа управления УЗОТ-РМ	RU.BAHP.00068	01	809А	CRCI6

Технические характеристики

Наименование характеристики	Значение характеристики
Диапазон измерения давления в питающей магистрали, МПа (кгс/см2)	от 0,5 до 0,9 (от 5 до 9)
Пределы допускаемого значения приведенной погрешности измерения давления в питающей магистрали, %	±1,5
Диапазон формирования давления в уравнительном резервуаре, МПа (кгс/см2)	от 0,0 до 0,6 (от 0 до 6)
Пределы допускаемого значения абсолютной погрешности формирования давления в уравнительном резервуаре, МПа (кгс/см2)	±0,01 (±0,1)
Диапазон измерения утечки (неплотности) в тормозной магистрали, условные единицы - оси	от 100 до 400
Предел допускаемого значения приведенной погрешности измерения утечки (неплотности) в тормозной магистрали, %	±2,5 J

Наименование характеристики	Значение характеристики
Рабочее давление сжатого воздуха в питающей магистрали, МПа (кгс/см2)	от 0,6 до 0,9 (от 6 до 9)
Электропитание от однофазной сети переменного тока частотой 50 Гц, напряжением, В	от 187 до 242
Потребляемая мощность, не более, Вт: - блок управления с электропневматическим блоком - пульт оператора	200 800
Диапазон рабочих температур, °C: - для электропневматического блока и блока управления - для пульта оператора	от минус 40 до плюс 50 от плюс 10 до плюс 35
Габаритные размеры (длинахширинахвысота), не более, мм: - электропневматический блок - блок управления	1200x500x1200 620x210x170
Масса, не более, кг: - электропневматический блок - блок управления	120 15

Знак утверждения типа

Знак утверждения типа наносится на титульный лист руководства по эксплуатации типографским способом и на шильдике, устанавливаемом на корпус устройства, фотохимическим способом.

Комплектность

Наименование	Обозначение	Количество
Блок управления	УЗОТ-РМ.20.100	от 1 до 4 (определяется при заказе)
Электропневматический блок	УЗОТ.00.00-01	то же
Жгут	УЗОТ-Р.09.000-01	»
Комплект ЗИП	УЗОТ-РМ.99.000	»
Пульт оператора	УЗОТ-РМ.20.200	1
Паспорт	УЗОТ-РМ.ОО.ОООПС	1
Руководство по эксплуатации	УЗОТ-РМ.ОО.ОООРЭ	1
Методика поверки	УЗОТ-РМ.05.000МГ1	1

Поверка

осуществляется по документу УЗОТ-РМ.05.000МП "Устройства зарядки и опробования тормозов с регистрацией УЗОТ-РМ. Методика поверки", утверждённому ГЦИ СИ ФБУ "УРАЛТЕСТ" 25 февраля 2013 г.

Перечень основных средств поверки (эталонов), применяемых для поверки:

- манометр цифровой ДМ5002, диапазон измерения избыточного давления от 0 до 1,0 МПа (от 0 до 10кгс/см“), пределы допускаемой приведённой погрешности измерения давления ±0,25 %; ' \

-микроскоп инструментальный ИМЦЛ 150x50,Б, диапазоны измерения длин в продольном направлении от 0 до 150 мм, в поперечном направлении от 0 до 50 мм, пределы допускаемой абсолютной погрешности микроскопа ±0,003 мм.
