Устройства контроля авторежимов УКАР

Назначение

Устройства контроля авторежимов У К АР (далее по тексту - устройство У КАР) предназначены для формирования и измерения давления сжатого воздуха в камерах авторежимов грузовых вагонов при проверке их технических характеристик на заводе-изготовителе и по-слеремонтных испытаниях в деповских условиях на железнодорожном транспорте.

Описание

Устройство У К АР создает и контролирует давление сжатого воздуха в камерах авторежима. Установка давления производится автоматически посредством пневматического распределителя по заданной программе. В зависимости от технического состояния узлов и деталей авторежима в его камерах и каналах возникают различные величины давлений и их изменения за фиксированные промежутки времени. Измерение давления в камерах производится с помощью тензорезистивных датчиков давления. Электрические сигналы датчиков преобразуются в нормированные электрические сигналы и поступают в блок управления устройством. Блок управления выполняет анализ измерительной информации, определяя при этом наличие или отсутствие неисправностей проверяемого авторежима, и индицирует техническое состояния авторежима отображением информации на дисплее и высвечиванием светодиодных индикаторов на индикаторной линейке.

Конструктивно устройство У К АР состоит из следующих узлов:

- блок питания;

- блок управления;

- блок электропневматический.

Проверка функционирования блока управления и электропневматического блока автоматизирована.

Устройства УКАР выпускаются в исполнениях: УКАР-2М, УКАР-2М-4 и УКАРД.

Устройства отличаются габаритными размерами и присоединительными размерами под устанавливаемый для проверки авторежим.

Для ограничения несанкционированного доступа к блоку управления (БУ) на два верхних крепёжных винта задней крышки БУ устанавливаются пломбировочные чашки, которые заполняются специальной мастикой и ставится оттиск пломбировочного клейма.

Условия эксплуатации устройств УКАР в вагонных депо не обеспечивают сохранности поверительных клейм, нанесенных на корпус стендов, в течении межповерочного интервала. Результаты поверки оформляются выдачей свидетельства о поверке, где ставится оттиск поверительного клейма и наносится знак поверки в виде наклейки.

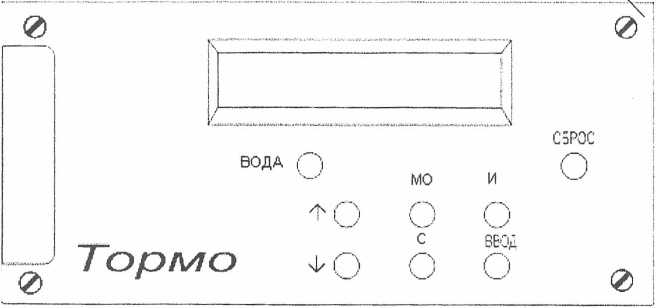

Схема пломбировки блока управления

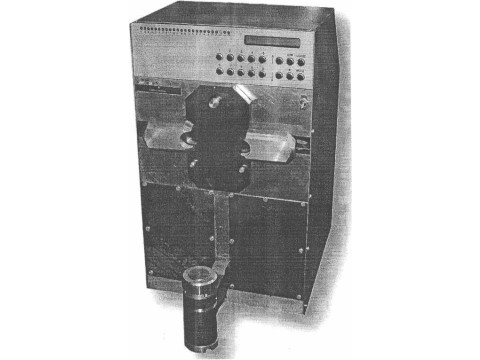

Фотография общего вида

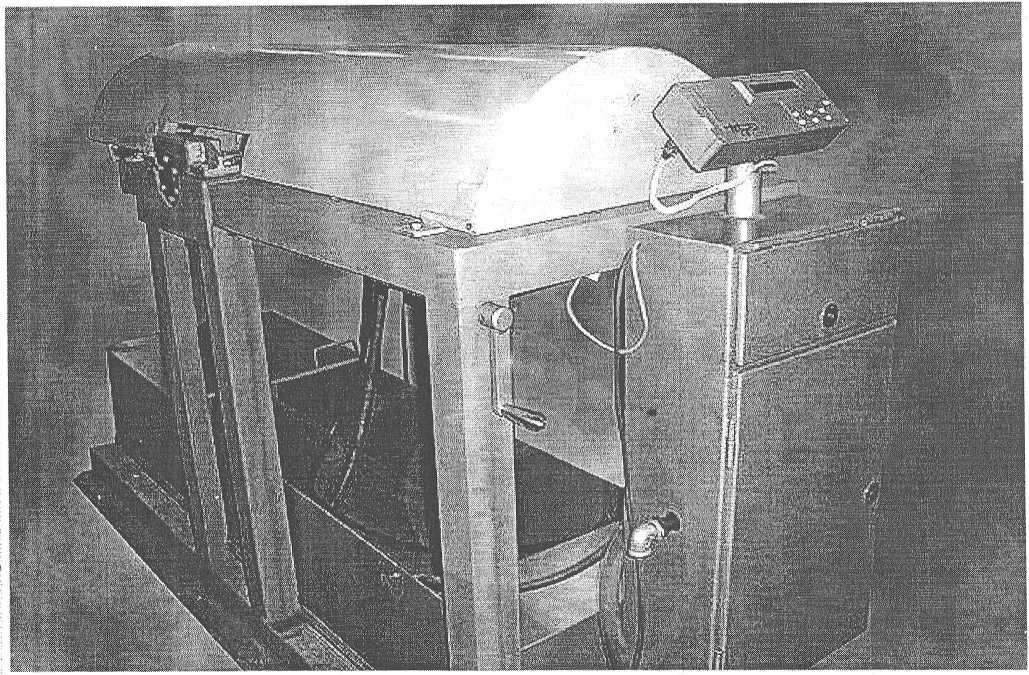

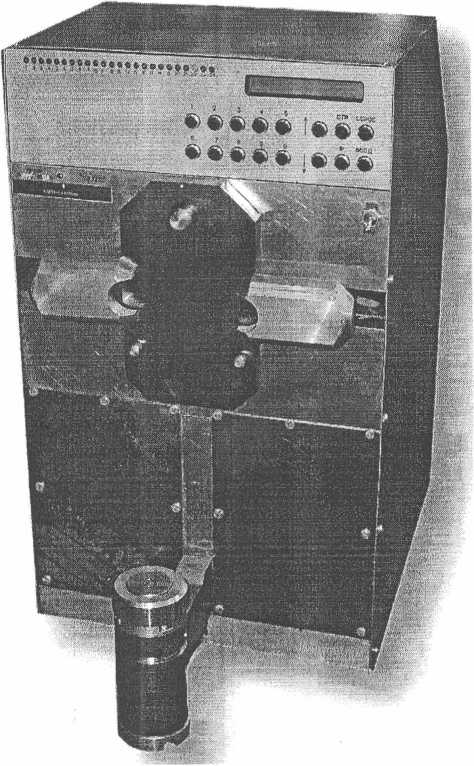

исполнения УКАР-2М, УКАР-2М-4

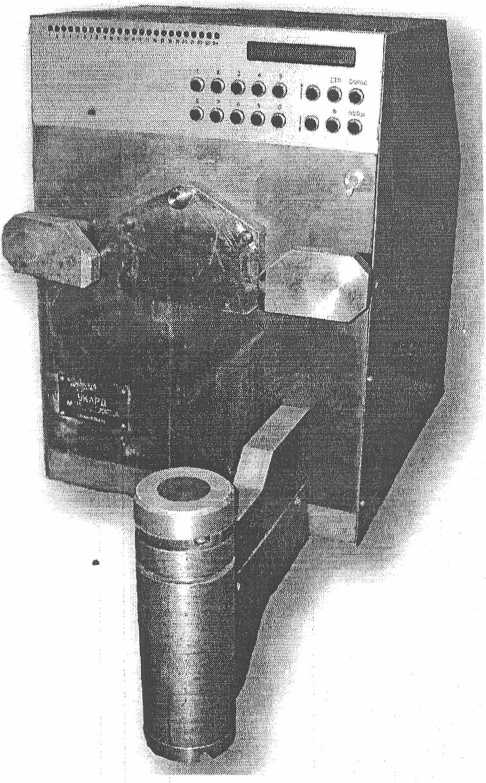

исполнение УКАРД

Программное обеспечение

Устройство УКАР содержит программное обеспечение, состоящее из одной программы, записываемой в постоянную память микросхемы микроконтроллера блока управления. Варианты исполнения УКАР-2М и УКАР-2М-4 отличаются программой от варианта исполнения УКАРД. Программа имеет следующие основные функции:

- преобразование измерительной информации, поступающей от первичных датчиков;

- сравнение полученных результатов измерения с нормированными значениями;

- визуализация результатов измерений и сравнения;

- управление работой составных частей устройств;

- организация интерфейса с оператором.

Программное обеспечение вычисляет непосредственный результат измерения. При этом

аппаратная и программная части устройств, работая совместно, обеспечивают заявленные

точности результатов измерений.

Защита программного обеспечения от непреднамеренных и преднамеренных изменений -

уровень А по МИ 3286-2010.

Идентификация программного обеспечения:

Технические характеристики

I

Знак утверждения типа

Знак утверждения типа наносится на титульный лист руководства по эксплуатации типографским способом и на шильдике, устанавливаемом на корпус устройства, фотохимическим способом.

Комплектность

Поверка

'осуществляется по документу 008.00.00 МП "Устройства контроля авторежимов УКАР. Методика поверки", утверждённому ГЦИ СИ ФБУ "УРАЛТЕСТ" 22 октября 2012 г.

Перечень основных средств поверки (эталонов), применяемых для поверки:

-манометр цифровой ДМ5002, диапазон измерения избыточного давления от 0 до 1,0 МПа (10 кгс/см2), пределы допускаемой приведённой погрешности измерения давления у,. - -частотомер электронно-счетный 43-63/1, диапазон измерения периода 104 с, преде-ли допускаемого относительного отклонения частоты кварцевого генератора за 12 месяцев работы±510’7.

Сведения о методах измерений

' \ . 1) УКАР.ОО.ОООРЭ "Устройства контроля авторежимов УКАР-2М. Руководство по эксплуатации"

2) УКАРД.00.000РЭ "Устройства контроля авторежимов У КАРД. Руководство по эксплуатации"

Нормативные документы

ТУ 3185-021-16632558-96 "Устройства контроля авторежимов УКАР-2М,

УКАР-2М-4 УКАРД. Технические условия"

Рекомендации к применению

Выполнение работ по оценке соответствия промышленной продукции и продукции в, а также иных объектов установленным законодательством Российской Федера-акционерное общество Научно-производственное предприятие "Тормозное йки системы" (ЗАО НПП ТОРМО")
