Преобразователи давления искробезопасные беспроводные RPSI ЕН-0/08/03.01 (далее - преобразователи) предназначены для непрерывного преобразования значения абсолютного давления в электрический сигнал и передачи его по радиоканалу связи в информационную систему.

Информация по Госреестру

Основные данные
Номер по Госреестру	РБ 03 04 5820 15
Наименование	Преобразователи давления искробезопасные беспроводные RPSI EH-O/08/03.1
Год регистрации	2015
Номер сертификата	9990
Дата регистрации	2015-09-29
Срок действия	2020-09-29
Получатель сертификата	фирма "Elgor+Hansen S.A.", Польша (PL)

Производитель / Заявитель

фирма "Elgor+Hansen S.A."

Поверка

Межповерочный интервал / Периодичность поверки	24 мес.
Методика поверки	Поверка проводится по МРБ МП.2536-2015.

Поверители

Скачать

	Описание типа РБ 03 04 5820 15 [2017-05-15] rb-03-04-5820-15_2017-05-15.pdf	Скачать
	Описание типа РБ 03 04 5820 15 [2016-03-02] rb-03-04-5820-15_2016-03-02.pdf	Скачать

Описание типа

Назначение Описание Знак утверждения типа Комплектность

Назначение

Область применения - в установках пневматических и гидравлических машин промышленных объектов горнодобывающей промышленности.

Описание

Измерительным элементом преобразователя является пьезорезисторный кремниевый датчик. Датчик отделен от рабочей среды изолирующей мембраной и манометрической жидкостью - маслом. Преобразование давления в электрический сигнал основано на пьезорезисторном явлении - изменение сопротивления кремневого моста под влиянием давления. Сигнал напряжения с измерительного моста подвергается цифровой обработке в микроконтроллере. Система микроконтроллера контролирует сбор, линеаризацию, температурную компенсацию, усреднение, цифровую фильтрацию сигнала от измерительного датчика, управляет радиосвязью, а также управляет индикатором светодиода.

Корпус преобразователя изготовлен из стальной нержавеющей трубы диаметром 44,5 мм. Верхняя часть корпуса преобразователя закрывается прозрачной крышкой из поликарбоната. Под крышкой размещена светодио^|^я=^руппа индикации, а также передатчик беспроводной связи. Модуль 6aiam^«^II^^W09 // 09 \ \\

размещен внутри корпуса преобразователя.

Преобразователи изготавливаются с видом взрывозащиты «искробезопасная электрическая цепь» уровня «Ь>, маркировка взрывозащиты «РО Exial».

Клеймо поверителя в виде клейма-наклейки наносится на основание корпуса преобразователя в любом свободном месте.

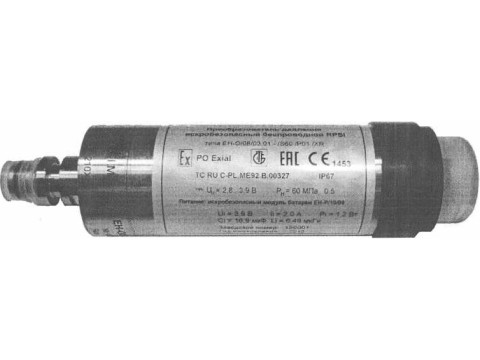

Внешний вид преобразователя давления приведен на рисунке 1.

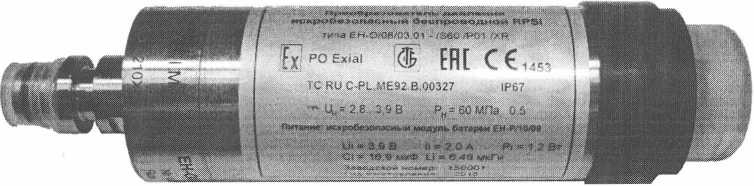

Рисунок 1 - Внешний вид преобразователя давления искробезопасного беспроводного RPSI ЕН-0/08/03.01

ОСНОВНЫЕ ТЕХНИЧЕСКИЕ И МЕТРОЛОГИЧЕСКИЕ ХАРАКТЕРИСТИКИ

Наименование	Значение
Верхнее значение диапазона измерений абсолютного давления	5 МПа; 10 МПа; 20 МПа; 40 МПа; 60 МПа
Пределы допускаемой основной приведенной погрешности	±3,0 % от диапазона измерения
Вариация показаний, не более	0,5 абсолютного значения предела основной погрешности
Дополнительная погрешность, вызванная изменением температуры на каждые 10 °C	±0,5 %
Диапазон напряжения питания постоянного тока	от 2,8 до 3,9 В
Тип батарейного модуля	ЕН-Р/10/09
Канал связи: Протокол доступа Диапазон Модуляция Мощность Чувствительность	IEEE 802.15.4 (2,4 - 2,5) ГГц DSSS OQPSK ±2,4 дБ (1,6 мВт) -101 дБ
Габаритные размеры, мм, не более	0 44,5 х 180
Масса (с батарейным модулем), кг, не более	0,8
Степень защиты оболочки по ГОСТ 14254 (МЭК 529)	IP67

Рабочие условия эксплуатации преобразователей:

от 5 °C до 40 °C

Температура окружающей среды:

Относительная влажность окружающего воздуха: срок службы, не менее:

Описание типа средства измерений

Знак утверждения типа

Знак утверждения типа наносится типографским способом на корпус прибора и титульный лист эксплуатационной документации.

Комплектность

Комплект поставки преобразователей давления определяется заказом и отражается в спецификации.

Стандартный комплект поставки включает:

- преобразователь давления	- 1 шт;
- искробезопасный модуль батареи ЕН-Р/10/09	- 1 шт;
- паспорт (на русском языке)	- 1 экз;
- инструкция по эксплуатации (на русском языке)	- 11 экз;
- методика поверки МРБ МП.2536-2015	- 11 экз;
- преобразователь (конвертор) передачи IKT
ЕН-0/09/05.01	- 12 шт;
- диск с программным обеспечением	- 1 2 шт;
