Манометры грузопоршневые МП

Назначение

Манометры грузопоршневые МП (далее по тексту - манометры) предназначены для создания и точного измерения избыточного давления при поверке и калибровке средств измерений давления.

Описание

Принцип действия манометра основан на уравновешивании силы, действующей на поршень и создаваемой давлением, суммарным весом поршня, грузоприемного устройства и установленных на нем грузов.

В состав манометра входят измерительная поршневая система (ИПС). устройство для создания давления (УСД) и набор грузов.

УСД предназначено для создания и поддержания давления в гидростатической системе манометра. Давление создается с помощью ручного насоса предварительного заполнения системы (предварительного создания давления) и винтового пресса. ИПС’ манометра и поверяемого СИ устанавливаются на слойки УСД. В качестве рабочей среды исполыустся трансформаторное масло

ИПС манометра состоит из корпуса, цилиндра, ограничивающей втулки и поршня с грузоприемным устройством. Для устранения влияния «сухого» трения между поршнем и цилиндром в процессе измерений поршень с фузоприемным устройством и грузами приводят во вращение от руки. Положение равновесия поршня соответствует среднему значению его рабочего хода и фиксируется визуально или с помощью дополнительного приспособления (устройства для наблюдения за положением поршня), которое включают в комплект поставки по дополнительному заказу. В конструкции манометра допускается установка устройства для принудительного вращения поршня.

Набор специальных грузов предназначен для уравновешивания измеряемого давления. По фебованию заказчика в комплект поставки входит один или несколько комплектов грузов, приведенных к номинальному значению давления в одной из следующих единиц: МПа (кПа), бар. кгс/см^ или номинальному значению массы.

УСД обычного исполнения имеет два места для установки поверяемых (калибруемых приборов. УСД специализированного исполнения имеет одно место для поверки ИПС грузопоршневого манометра и снабжено устройством для наблюдения за положением поршней. В зависимости от диапазона измерений манометры выпускаются в 6 модификациях в соответствии с таблицей 1.

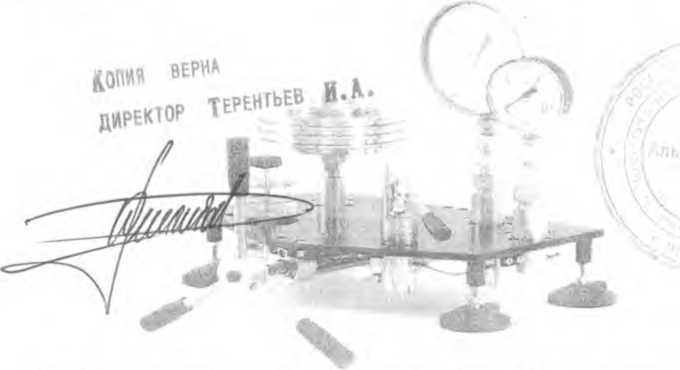

Рис. ) Манометры грузопоршневые МП (УСД обычного исполнения)

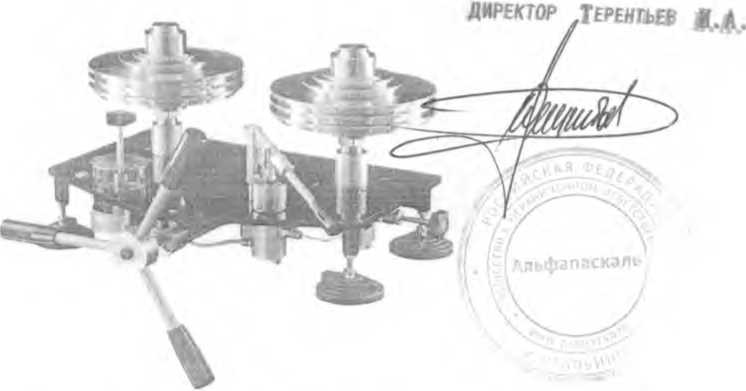

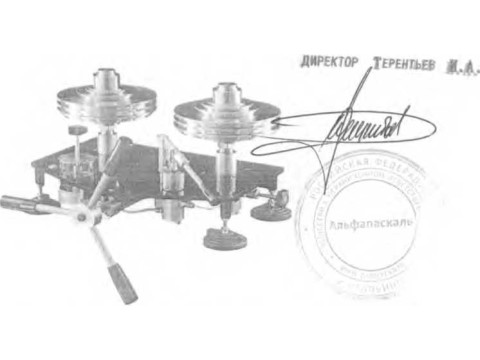

Рис. 2 Манометры грузопоршневые МП (УСД специального исполнения)

Метрологические характеристики

Таблица 1

*- рекомендуемое трансформаторное масло по ГОСТ 982-80, ГОСТ 10121-76, ТУ 38.1011025-85 с изм. 1 -5.

Условия эксплуатации:                      КОПИЯ ВЕРНА

- температура окружающего воздуха, °C ДИРЕКТОР ТЕРЕНТЬЕ^И^С;

- относительная влажность воздуха, %                        60 ±20*

- атмосферное давление, кПа                             » от 84 до 106,7;

- тряска, вибрация и удары должны отсутствовать.                 л ' т ■

Знак утверждения типа                               -----

Знак утверждения типа наносят типографскишстюсобом на титульный лист руководства ио эксплуатации, а также фотохимическим способом ута табличку, прикрепленную к устройству для создания давления.

Комплектность

В обязательный комплект поставки входят:

Наименование частей

Кол-во (шт.)

i

1*

]*

Устройство для создания давления (УСД)

Измерительная поршневая система (ГП К’)

Комплект грузов

- комплект грузов, приведенный к номинальному значению массы;

- комплект грузов, приведенный к номинальному значению давления, МПа (кПа);

На и м ено ван и е час тей

Кол-во (шт.)

1*'

1*

1*

- комплект грузов, приведенный к номинальному значению давления, бар;

- комплект грузов, приведенный к номинальному значению давления, кгс/см Груз переходной

Устройство для наблюдения за положением поршня (поршней)

Руководство по эксплуатации АП.031.000.000 РЭ

Свидетельство о поверке

Ком п л е кт пр ин адл еж 11 о стой

Комплект запасных частей

Эю заказу

Поверка

Поверка манометров производится в соответствии с МИ 2429-97 «ГСИ. Манометры грузопоршневые, метрологические и технические характеристики. Виды метрологического контроля (MP МОЗМ №110)».

Сведения о мет одиках измерений

Методика прямых измерений изложена в Руководстве по эксплуатации АП.031.000.000 РЭ.

Нормативные документы

1. ГОСТ 8291-83 "Манометры избыточного давления грузопоршневыс. Общие технические требования ".

2. МИ 2429-97 «ГСИ. Манометры грузопоршневые, метрологические и технические характеристики. Виды метрологического контроля (МР МОЗМ №110)»

3. ГОСТ 8.017-79 "Государственный первичный эталон и общесоюзная поверочная схема для средств измерений избыточного давления до 250 МПа".

4. ТУ 4212-006-91357274-2011 «Манометры грузопоршневые МП».

Рекомендации к применению

Выполнение работ и (или) оказание услуг по обеспечению единства измерений в качестве рабочих эталонов 1-го и 2-го разрядов.

Выполнение работ по оценке соответствия промышленной продукции и продукции других видов, а также иных объектов установленным законодательством Российской Федерации обязательным требованиям. КОПИЯ ВЕРНА

ДИРЕКТОР ТЕРЕНТЬЕВ И. А.
