Манометры показывающие KFM
| Номер в ГРСИ РФ: | РБ 03 04 0347 13 |
|---|---|
| Раздел: | Средства измерений давления [4] |
| Категория: | Манометры |
| Производитель / заявитель: | "Elster GmbH", Германия |
Манометры показывающие KFM (далее по тексту - манометры) предназначены для измерения избыточного давления воды, воздуха, пара и других видов жидких и газообразных сред, не содержащих агрессивных примесей.
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | РБ 03 04 0347 13 |
| Наименование | Манометры показывающие KFM |
| Год регистрации | 2013 |
| Номер сертификата | 8871 |
| Дата регистрации | 2013-12-26 |
| Срок действия | 2018-12-26 |
| Получатель сертификата | фирма "Elster GmbH", Германия (DE) (изготовитель - фирма "AFRISO-EURO-INDEX GmbH", Германия (DE)) |
Производитель / Заявитель
фирма "Elster GmbH" (изготовитель - фирма "AFRISO-EURO-INDEX GmbH")
Адрес: Strotheweg 1, D-49504 Lotte (Btiren)
Контакты: Tel.:+49 (0) 541 1214-0 Fax: +49 (0) 541 1214-370 e-mail: info@kromshroeder.de
Поверка
| Межповерочный интервал / Периодичность поверки | 12 мес. |
| Методика поверки | Поверка СИ, в т.ч. находящихся в эксплуатации, проводится по СТБ 8056-2015 (НТК №04-18). |
Поверители
Скачать
|
Описание типа РБ 03 04 0347 13 [2010-06-03]
rb-03-04-0347-13_2010-06-03.pdf
|
Скачать | ||
|
Описание типа РБ 03 04 0347 13 [2018-09-13]
rb-03-04-0347-13_2018-09-13.pdf
|
Скачать | ||
|
Описание типа РБ 03 04 0347 13 [2014-12-08]
rb-03-04-0347-13_2014-12-08.pdf
|
Скачать |
Описание типа
Назначение
Манометры показывающие KFM (далее по тексту - манометры) предназначены для измерения избыточного давления воды, воздуха, пара и других видов жидких и газообразных сред, не содержащих агрессивных примесей.
Область применения - газоснабжение, энергетика, технологические системы транспортировки различных газов, воды, пара.
Описание
Принцип действия манометров основан на преобразовании давления через деформацию упругого чувствительного элемента (сильфона) в механическое перемещение стрелки. Сила давления, действующая на рабочую камеру-сильфон, посредством кинематической системы поворачивает стрелку относительно циферблата на угол, пропорциональный измеряемому давлению.
Корпус манометра выполнен из нержавеющей стали в виде цилиндра диаметром 100 мм. На лицевой стороне манометра расположен циферблат, закрытый смотровым стеклом, закреплённым на съёмном кольце. На циферблате имеется винт корректора установки нуля.
Внешний вид манометров представлен на рисунке 1.
Знак поверки (поверительное клеймо) наносится на боковую стенку манометра.

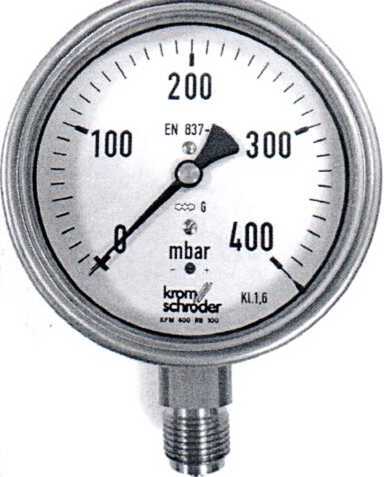

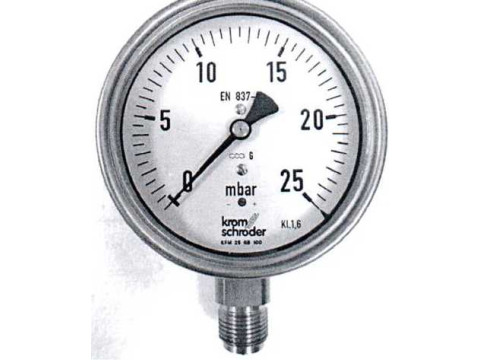

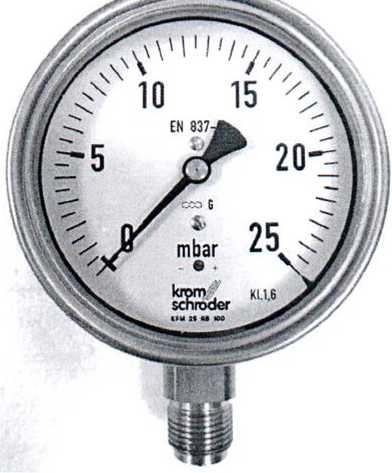

Рисунок 1 - Внешний вид манометров
ОСНОВНЫЕ ТЕХНИЧЕСКИЕ И МЕТРОЛОГИЧЕСКИЕ ХАРАКТЕРИСТИКИ
Основные технические и метрологические характеристики указаны в таблице 1.
Таблица 1
|
Наименование характеристики |
Значение характеристики |
|
Диапазоны измерений, мбар |
от 0 до 25 от 0 до 40 от 0 до 60 от 0 до 100 от 0 до 160 от 0 до 250 от 0 до 400 |
|
Пределы допускаемой основной погрешности (при температуре окружающего воздуха 20 °C) |
±1,6 |
|
Вариация показаний манометров, % от верхнего предела измерений, не более |
1,6 |
|
Диапазон температуры окружающего воздуха в рабочих условиях, °C |
от минус 20 до плюс 60 |
|
Пределы допускаемой дополнительной погрешности при отклонении температуры окружающего воздуха от 20 °C на каждые 10 °C, % от верхнего предела измерений |
±0,6 |
|
Диаметр корпуса, мм, не более |
100 |
|
Масса, кг, не более |
0,7 |
Знак утверждения типа
Знак утверждения типа наносится типографским способом на паспорт мано^тра
II |ГойЖ;'.ю""ь"
Комплектность
В комплект поставки манометров входят:
- манометр показывающий КЕМ;
- паспорт;
- упаковка.
Комплектность определяется индивидуальными заказами на поставку.
ТЕХНИЧЕСКИЕ ДОКУМЕНТЫ
Техническая документация фирмы "Elster GmbH", Германия.
ГОСТ 2405-88 Манометры, вакуумметры, мановакуумметры, напоромеры, тягомеры и тягонапоромеры. Общие технические условия.
СТБ 8056-2015 Система обеспечения единства измерений Республики Беларусь. Манометры, вакуумметры, мановакуумметры, напоромеры, тягомеры и тягонапоромеры показывающие и самопишущие. Методика поверки.
Заключение
Манометры показывающие KFM соответствуют требованиям технической документации фирмы "Elster GmbH", Германия, ГОСТ 2405-88.
Межповерочный интервал - не более 12 месяцев.
Научно-исследовательский центр испытаний средств измерений и техники БелГИМ.
220053 г. Минск, Старовиленский тракт, 93, тел. 334-98-13.
Аттестат аккредитации № BY/112 02.1.0.0025.
