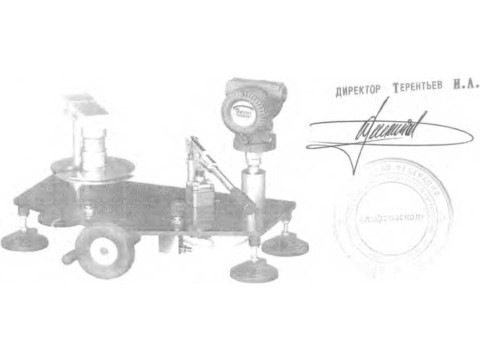

Манометры газовые грузопоршневые МГП (Фото 2)

Номер в ГРСИ РФ:	РБ 03 04 5275 13
Раздел:	Средства измерений давления [4]
Категория:	Манометры
Производитель / заявитель:	ООО "Альфапаскаль", г. Челябинск

Скачать

Описание типа РБ 03 04 5275 13 [2013-12-23]

rb-03-04-5275-13_2013-12-23.pdf

Скачать

Нет данных о поставщике

Являетесь поставщиком? Разместите свои контакты в этом блоке! Подробнее в разделе Реклама

Манометры газовые грузопоршневые МГП (далее по тексту манометры) предназначены для создания и точного измерения избыточного давления.

Информация по Госреестру

Основные данные
Номер по Госреестру	РБ 03 04 5275 13
Наименование	Манометры газовые грузопоршневые МГП
Год регистрации	2013
Номер сертификата	8792
Дата регистрации	2013-10-31
Срок действия	2018-01-23
Получатель сертификата	ООО "Альфапаскаль", г. Челябинск, Россия (RU)

Производитель / Заявитель

ООО "Альфапаскаль"

Адрес: ул. 2-я Павелецкая, 36, г. Челябинск, 454047

Контакты: тел.: +7 (351) 725-74-50, факс: +7 (351) 725-74-50 // info@alfapascal.ru

Поверка

Межповерочный интервал / Периодичность поверки	24 мес.
Методика поверки	Поверка проводится по ГОСТ 8.479-82, МИ 2429-97.
Признание поверки	Первичная при выпуске из производства: ВНИИМ им. Д.И.Менделеева (номер реестра - №065, шифр поверительного клейма - В)(НТК №10-13).

Поверители

Скачать

Описание типа РБ 03 04 5275 13 [2013-12-23]

rb-03-04-5275-13_2013-12-23.pdf

Скачать

Описание типа

Назначение Описание КОПИЯ ВЕРНА Технические характеристики Знак утверждения тина Комплектность Поверка Сведения о методах измерений Нормативные документы Рекомендации к применению И и отопитель Испытательный центр

Назначение

Описание

Принцип действия манометра основан на уравновешивании силы, действующей на поршень и создаваемой давлением, суммарным весом поршня, грузоприемною устройства и зстановленных на нем грузов

В состав манометра входят измерительная поршневая система (ИПС). устройство тля создания давления (УСД) и набор грузов.

УСД предназначено для создания и поддержания давления в измерительной системе манометра. Давление создается с помощью ручного насоса предварительного заполнения системы । предварительного создания давления) и винтового пресса. ИПС манометра и поверяемого СИ устанавливаются на стойки УСД. В качестве рабочей среды используется воздух или азот.

ИПС манометра состоит из корпуса, цилиндра, ограничивающей втулки и поршня с грузоприемным устройством. Для устранения влияния «сухого» трения между поршнем и цилиндром в процессе измерений поршень с грузоприемным устройством и грузами приводят во вращение от руки. Положение равновесия поршня соответствует среднему значению его рабочего хода и фиксируется визуально или с помощью дополнительного приспособления (устройства для наблюдения за положением поршня), которое включают в комплект поставки по дополнительному заказу. В конструкции манометра допускается установка устройства для принудительною вращения поршня.

Набор специальных грузов предназначен для уравновешивания измеряемою давления По требованию заказчика в комплект поставки входит одни или несколько комплектов грузов, приведенных к номинальному значению давления в одной из следующих единиц Ml la (к! lai. бар. kjcAm* или номинальному значению массы.

УСД обычною исполнения имеет два места для установки поверяемых (калибруемых) приборов. УСД специализированного исполнения имеет одно место для поверки ИПС грузопоршневого манометра и снабжено устройством для наблюдения за положением поршней. В зависимости от диапазона измерений манометры выпускаются в 4 модификациях в соответствии с таблицей 1

КОПИЯ ВЕРНА

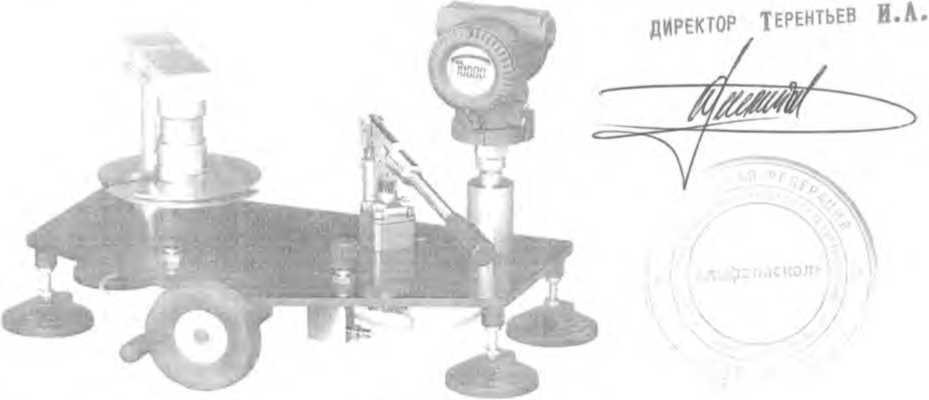

Рис. 1 Манометр газовый грузопоршнсвой Ml П-В

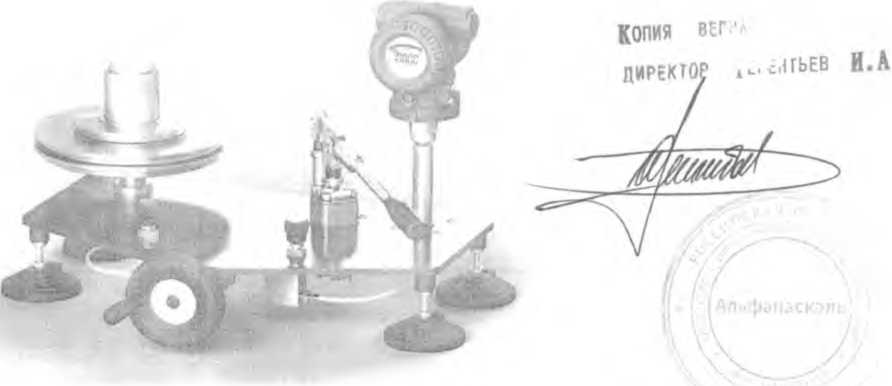

Рис. 2. Манометры газовые грутопоршневые МГП-2,5; МГН-10; МГН-100

Технические характеристики

Таблица 1

Наименование характеристики	Значение для модификаций
Наименование характеристики	МГП-В	МГП-2,5	МГП-10	МГН-100
Верхний предел измерений. МПа (кгс/см2)	минус 0,1 (минус Г)	0,25 (2,5)	1 (Ю)	10 (100)
Нижний предел измерений. МПа (кгс/см2)	минус 0,003 (минус 0.03)	0,003 (0.03)	0,02 (0.2)	0.04 (0.4)
Рабочий ход поршня, мм. не менее	10	10	10	10
Основной диапазон измерений. MI 1а (кгс/см2)	минус 0,003-минус 0.1 (минус 0,03-минус 1)	0.025-0.25 (0.25-2,5)	0,1-1 (1-10)	1-10 (10-100) I
Пределы допускаемой относительной погрешности манометра грузопоршневого в основном диапазоне измерений. %.: класса точности 0.02 класса точности 0.05	± 0,02 ± 0,05
Дополнительный диапазон измерений. МПа (кгс/см2)	•	0.003-0.025 (0,03-0,25)	0.02-0.1 (0,2-1)	0.04-1 (0.4-10)
Пределы допускаемой погрешности манометра грузопоршневого в дополнительном диапазоне измерений. %, от верхнего предела дополнительного диапазона: класса точности 0,02 класса точности 0,05	±0.02 ±0,05
Номинальная площадь поршня, см2	5	5	1	0.2
Скорость опускания поршня, мм/мин. не более. для манометров: класса точности 0,02 класса точности 0.05	1 2			3
Порог реагирования. Па. не более, для ма-номегров: класса точности 0.02 класса точности 0.05	0,2 0,5	0,5 1,25	2 5	20 50

Наименование характеристики	Значение для модификаций
Наименование характеристики	МГП-В 1 МГП-2.5 МП-1-10		МГГГ! 00
Продолжительность свободного вращения поршня, мин. не менее, для манометров; класса точности 0.02 класса точности 0,05
	А \ 2 \| 4
Рабочая среда		воздух*	о или а ю г*
Габари тные размеры (.пина х ширина х высота), 1. нс 'и.лее ' 1 кса i0c ; । рузов), кг. не ом ice	500х400х 260 25	500x400x240	500х340х _ 260
0 редняя наработка на отказ, ч	3000
i Средний срок службы, лет	8

*- Класс чистоты сжатого воздуха ИСО 8573-1: 6 3 1 по ГОСТ' Р ИСО 8573-1-2005.

Азот газообразный особой чистоты 2-го сорта по ГОСТ 9293.

Условия эксплуатации:

- температура окружающего воздуха, °C

КОПИЯ ВЕРНА

ДИРЕКТОР ТЕРЕНТЬЕВ И.А.

- относительная влажность воздуха. %

- атмосферное давление. кПа

- тряска, вибрация и удары должны отсутствовать.

60/ 20.

Знак утверждения тина

Знак утверждения типа наносят типографским способом на титульный лист руководства по эксплуатации, а также фотохимическим способом на табличку, прикрепленную к устройству для создания давления.

Комплектность

В обязательный комплект поставки входят:

Наименование частей	Кол-во (шт.)
Устройство для создания давления (УСД)	]
Измерительная поршневая система (ИПС)	i

;Комплект грузов J

У' комплект грузов, приведенный к номинальному значению массы; I *

I- комплект грузов, приведенный к номинальному значению давления, МПа (кПа); I *

- комплект грузов, приведенный к номинальному значению давления, бар; I*

- комплект грузов, приведенный к Номинальному значению давления, кгс/см~	1*
1 р\ i переходной	1*
Усфойство для наблюдения за положением поршня (поршней)	1*
Руководство по эксплуатации АП.029.000.000 РЭ	1
( ви гетельство о поверке	1

Комплект принадлежностей i 1

1 омплект запасных час тей I

по заказу

Поверка

осуществляется в соответствии с МИ 2429-97 «ГСП. Манометры грузопоршнсвые, метрологические и технические характеристики. Виды метрологического контроля (MP МОЗМ №110)».
