Преобразователи давления ТП-140Д и ТП-140Д(М)

Назначение

Преобразователи давления ТП-140Д и ТП-140Д(М) (далее - преобразователи) предназначены для измерения величины избыточного давления.

Описание

Принцип действия преобразователей основан на следующем.

Преобразователи устанавливаются на трубопровод, давление в котором необходимо контролировать, производят измерение величины давления и, используя данные, внесенные при калибровке и хранящиеся в его энергонезависимой памяти, производят вычисление реальной величины измеряемого давления.

Отличие преобразователя давления ТП-140Д от ТП-140Д(М) заключается в том, что в случае применения первого, преобразователь устанавливается на трубопровод через переходной штуцер. Преобразователь давления ТП-140Д(М) имеет возможность установки на трубопровод без разделителя сред. Измерительная информация преобразуется в цифровой код. Передача измерительной информации по кабелю связи осуществляется по интерфейсу RS-485 с использованием стандартного протокола MODBUS.

Преобразователи состоят из стального корпуса цилиндрической формы со встроенным тензометрическим мостом, источника опорного напряжения, микроконтроллера, преобразователя величины измеренного значения давления из аналогового электрического сигнала в цифровой код для передачи по линии связи или дальнейшего использования в системе автоматизированного управления технологическим процессом.

Программное обеспечение

Преобразователи давления ТП-140Д и ТП-140Д(М) имеют встроенное ПО. ПО выполняет следующие функции:

- инициализация периферийных модулей, расположенных на кристалле микроконтроллера (АЦП, ЦАП, интерфейс RS-485);

- измерение сигналов тензометрического моста;

- преобразование сигналов АЦП в стандартные единицы измерений Па (паскаль) и сохранение результата;

- обработка сообщений протокола MODBUS RTU/ASCI1;

- вычисление и сохранение контрольной суммы исполняемого кода;

- сохранение и защита от изменения калибровочных данных в энергонезависимой па

мяти микроконтроллера.

Алгоритм вычисления цифрового идентификатора программного обеспечения

CRC16

............................*

Влияние программного обеспечения на мет^ - дополнительная погрешность, вносимая П

Уровень защиты программного обеспечения от непреднамеренных и преднамеренных изменений в соответствии с МИ 3286-2010 - С

Фотографии общего вида преобразователей давления ТП-140Д и ТП-140Д(М) приведены на фото 1 и 2.

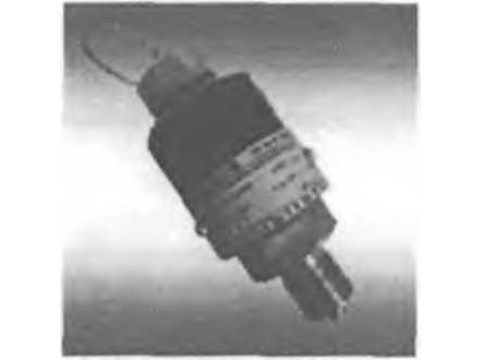

Фото 1 - Фотография общего вида преобразователей давления ТП-140Д

Фото 2 - Фотография общего вида преобразователей давления ТП-140Д(М)

Технические характеристики

Диапазон измерений преобразователей:

- наименьший предел измерений (Нм ПИ), МПа:

- наибольший предел измерений (НПИ), МПа:

Предел допускаемой основной приведенной погрешности измерения, в % от НПИ: ±1.5

Цена деления выдаваемого в цифровом коде для индикации величины давления. МПа: 0,1

Разрядность величин, выдаваемых в цифровом коде для индикации на дисплее при измерении давления, единиц:

Вариация выходного сигнала не должна превышать 0,75 предела допускаемой основной приведенной погрешности измерения.

Дополнительная погрешность, вызванная изменением температуры окружающего воздуха на каждые 10 °C, в % от НПИ, не более:

Порог реагирования преобразователя, МПа, не более:

Предельно допустимая величина давления, при которойиизкпздяются метрологические ха-рактеристики преобразователей, в % от НПИ:                       li/ППнД1

Диапазон рабочих температур, °C:                                       -50.. .+50

Относительная влажность воздуха при +35 °C, %, не более:

Габаритные размеры преобразователей представлены в таблице 1.

Таблица 1

Масса преобразователей представлена в таблице 2.

Таблица 2______________ ______ _________

Максимальная длина линии связи преобразователя при передаче цифрового сигнала к приборам обработки или отображения, м, не более:

Преобразователи в упаковке для транспортирования должны выдерживать без повреждения:

- транспортную тряску при частоте ударов 70- 120 ударов в мин с ускорением, м/с2,

не менее:

- температуру окружающей среды, °C:                          от -50 до +50

- относительную влажность при +35 °C, %, не более:

Вероятность безотказной работы за 10000 час:

Средний срок службы, лет, не менее:

По устойчивости к климатическим воздействиям преобразователи давления ТП-140Д и ТП-140Д(М) соответствуют исполнению УХЛ по ГОСТ 15150 (ДЗ по ГОСТ 52931-2008).

По устойчивости и прочности к воздействию синусоидальных вибраций высокой частоты (с частотой перехода от 57 до 62 Гц) датчики соответствуют исполнению L3 по ГОСТ Р 52931.

Наружные оболочки (корпусы) преобразователей обеспечивают следующие степени защиты по ГОСТ 14254, не ниже:

- преобразователь давления ТП-МОД                           IP54;

- преобразователь давления ТП-140Д(М)                         IP67.

Знак утверждения типа

Знак утверждения типа наносится на титульный лист эксплуатационной документации и на табличку преобразователей давления ТП-140Д и ТП-140Д(М), расположенную на их корпусе.

Способ нанесения знака утверждения типа на эксплуатационную документацию - типографский, на табличку преобразователей давления ТП-140Д и ТП-140Д(М) - фотохимическое печатание (штемпелевание) или другим способом.

Комплектность

В комплект поставки преобразователей давления ТП-140Д и ТП-140Д(М) входят:

- программное обеспечение для ПК;

- тара упаковочная.

Поверка

осуществляется по методике «Рекомендация. ГСИ. Преобразователи давления ТП-140Д и ТП-140Д(М). Методика поверки ПЛА140.202.000.000МП», утвержденной ГЦИ СИ ФБУ «ЦСМ Татарстан» 12 июля 2012 года.

Перечень основных средств поверки (эталонов), применяемых для поверки преобразователей давления ТП-140Д и ТП-140Д(М):

- манометр избыточного давления грузопоршневой МП-2500 класса точности 0,05.

Сведения о методах измерений

Методы измерений содержатся в руководстве по эксплуатации ПЛА140.202.000.000РЭ.

Нормативные документы

I ГОСТ Р 52931*2008 «Приборы контроля и регулирования технологических процессов. Общие технические условия».

2 ГОСТ 22520-85 «Датчики давления, разрежения и разности давлений с электрическими аналоговыми выходными сигналами ГСП. Общие технические условия»

3 ГОСТ 8.017-79 «Государственная система обеспечения единства измерений. Государственный первичный эталон и общесоюзная поверочная схема для средств измерений избыточного давления до 250 МПа».

4 Технические условия ТУ 4212-002-56347017-2012 «Преобразователи давления ТП-140Д и ТП-140Д(М)».

Рекомендации к применению

Выполнение работ по оценке соответствия промышленной продукции и продукции других видов, а также иных объектов установленным законодательством Российской Федерации обязательным требованиям.
