Устройства телемеханики многофункциональные "ЭКОМ-ТМ" (УТМ "ЭКОМ-ТМ")

Назначение

Устройства телемеханики многофункциональные «ЭКОМ-ТМ» (далее УТМ «ЭКОМ-ТМ») предназначены для создания систем диспетчерского и автоматического контроля и управления территориально распределенными технологическими объектами, систем коммерческого и технического учета электроэнергии.

УТМ «ЭКОМ-ТМ» применяются на объектах электроэнергетики, нефтехимической отрасли, нефтегазодобычи, магистрального трубопроводного транспорта, газораспределения и газопотребления, на предприятиях металлургической и коксохимической отрасли, на тепловых установках и сетях.

Описание

УТМ «ЭКОМ-ТМ» - проектно-компонуемый, конфигурируемый комплекс для создания систем телемеханики. Принцип работы УТМ «ЭКОМ-ТМ» основан на измерении параметров режима электрических сетей и энергетического оборудования с использованием измерительных преобразователей и счетчиков электроэнергии.

УТМ «ЭКОМ-ТМ» обеспечивает расчет интегральных и средних за интервалы архивирования значений параметров измерений (телеизмерения интегральные), дистанционный контроль переключений коммутационного оборудования с использованием датчиков с выходным сигналом типа «сухой контакт» (телесигнализация), удаленное управление энергетическим промышленным оборудованием с помощью стандартных телеметрических сигналов (телеуправление).

Для обеспечения передачи телеметрических сигналов и архивной информации УТМ «ЭКОМ-ТМ» оснащен независимыми портами (интерфейс Ethernet (IEEE 802.3), RS-232C, RS-485, ИРПС) с использованием протоколов TCP/IP, МЭК-870-5-101-2006, МЭК-870-5-104-2006, CRQ, Гранит радиальный. Гранит магистральный. Гранит - Микро, FT.3, ТМ800А.

УТМ «ЭКОМ-ТМ» состоят из управляющих модулей и модулей расширения (модулей телемеханики).

Управляющие модули выпускаются в трех исполнениях:

- многофункциональный модуль телемеханики модификации 2.1 (далее ММТ-2.1);

- многофункциональный модуль телемеханики модификации 2.2 (далее ММТ-2.2);

- многофункциональный модуль телемеханики модификации 5 (далее ММТ-5).

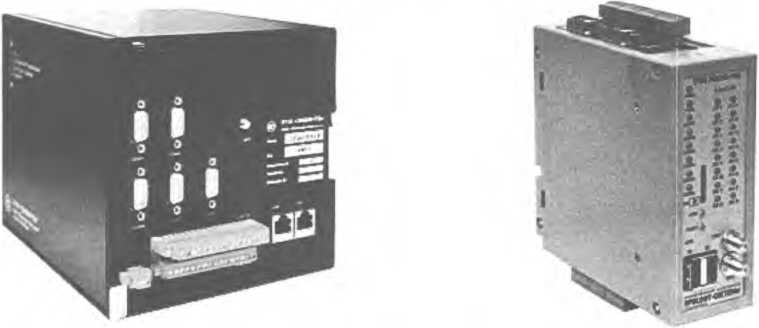

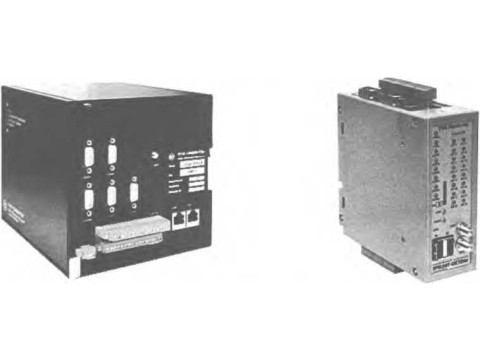

Рисунок 1 - Внешний вид модуля ММТ-2.1 (внешних различий у модификаций ММТ-2 нет)

Таблица 1 - Типы управляющих модулей в зависимости от интерфейсов

Управляющий модуль УТМ «ЭКОМ-ТМ» осуществляет функции расчета значенш параметров электрической сети (токи, напряжения, мощности и т.п.), логической обработю собираемых данных; выдачи управляющих воздействий на аппараты в виде аналоговой сигнала или в виде цифрового кода по проводным или беспроводным каналам передач! данных (связи).

Выносные модули расширения:

- 32-х канальный модуль телесигнализации (TS-32);

- 32-х канальный модуль телеизмерения (ТМ-32);

- 4-х канальный модуль телеуправления (ТС-4);

- 32-х канальный модуль телеуправления (ТС-32).

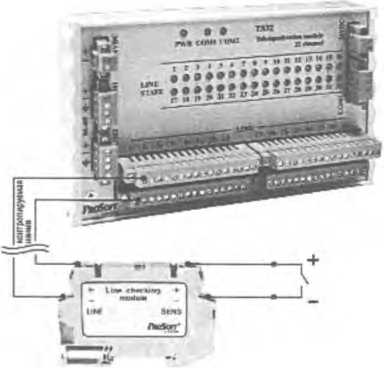

Рисунок 3 - Внешний вид TS-32 с модулем контроля линии LCM

Рисунок 4 - Внешний вид ТМ-32

Рисунок 5 - Внешний вид ТС-4

Рисунок 6 - Внешний вид ТС-32

лист № 3

всего листов 7

С рабочего места оператора посредством ЭВМ через порт управляющего модуля обеспечен доступ к выносным модулям расширения, измерительным преобразователям и счетчикам.

Для обеспечения синхронизации времени в выносных модулях расширения в состав УТМ «ЭКОМ-ТМ» входит модуль синхронизации времени GPS MODULE. Также возможна синхронизация выносных модулей от управляющего модуля.

Для обеспечения бесперебойного питания модулей в состав УТМ «ЭКОМ-ТМ» входит источник бесперебойного питания UPS 50W.

Рисунок 7 - Внешний вид GPS MODULE

Рисунок 8 - Внешний вид UPS50W

Управляющие модули и модули расширения содержат встроенный сторожевой таймер, перезапускающий модули в случае остановки работы встроенного ПО. Управляющие модули имеют встроенный Web-сервер.

УТМ «ЭКОМ-ТМ» построены по модульному принципу с распределенным или компактным, в составе шкафа, размещением модулей. Модули в составе УТМ «ЭКОМ-ТМ» могут быть в любых сочетаниях.

УТМ «ЭКОМ-ТМ» не предназначены для размещения во взрывоопасных зонах.

Для обеспечения защиты от несанкционированного доступа шкаф с модулями пломбируется. Пломба представляет собой полоску саморазрушающегося клеящегося материала (наклейку), наклеенного таким образом, чтобы не допустить возможности несанкционированного доступа к функциональным элементам.

УТМ «ЭКОМ-ТМ» конфигурируется на измерение сигналов от датчиков, расчет параметров и опрос измерительных преобразователей и счетчиков с помощью программы «Конфигуратор УСПД».

УТМ «ЭКОМ-ТМ» обеспечивает подключение счетчиков и измерительных преобразователей, перечень которых приведен в таблице 2.

Таблица 2 - Поддерживаемые счетчики и измерительные преобразователи
