Машины испытательные универсальные ТРМ Tochline
| Номер в ГРСИ РФ: | РБ 03 03 7895 21 |
|---|---|
| Раздел: | Средства измерений силы и твердости [3] |
| Производитель / заявитель: | ООО "ЗАВОД ИСПЫТАТЕЛЬНЫХ ПРИБОРОВ" (ЗИП), г. Иваново |
|
Описание типа РБ 03 03 7895 21 [2022-12-29]
rb-03-03-7895-21_2022-12-29.pdf
|
Скачать |
Машины испытательные универсальные TPM Tochline (далее - машины) предназначены для измерений силы растяжения или сжатия и измерений перемещений подвижной траверсы нагружающего устройства при проведении механических испытаний образцов.
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | РБ 03 03 7895 21 |
| Наименование | Машины испытательные универсальные ТРМ Tochline |
| Год регистрации | 2021 |
| Номер сертификата | 14038 |
| Дата регистрации | 2021-04-05 |
| Срок действия | 2024-09-20 |
| Получатель сертификата | ООО "ЗИП", г. Иваново, Российская Федерация (RU) |
Производитель / Заявитель
ООО "ЗИП"
Адрес: ул. Лежневская, д.183, 153582, г. Иваново
Контакты: (4932)23-28-44, (4932)23-28-44, info@ziptest.ru
Поверка
| Межповерочный интервал / Периодичность поверки | 12 мес. |
| Методика поверки | Поверку проводить по МП АПМ 33-19 "Машины испытательные универсальные ТРМ Tochline. Методика поверки", утвержденной в 2019 г. |
| Признание поверки | Первичная поверки при выпуске из производства, проводимой ООО "Автопрогресс-М", г. Москва, РФ (аттестат аккредитации - №RA.RU.311195, шифр поверительного клейма - АЦМ) (НТК №03-21). |
Поверители
Скачать
|
Описание типа РБ 03 03 7895 21 [2022-12-29]
rb-03-03-7895-21_2022-12-29.pdf
|
Скачать |
Описание типа
Назначение
Машины испытательные универсальные TPM Tochline (далее - машины) предназначены для измерений силы растяжения или сжатия и измерений перемещений подвижной траверсы нагружающего устройства при проведении механических испытаний образцов.
Описание
Принцип действия машин основан на преобразовании электрической энергии электромеханическим приводом в линейное перемещение подвижной траверсы и соответствующую нагрузку, прикладываемую к образцу, которая преобразуется тензорезисторным силоизмерительным датчиком (далее - датчик силы) в электрический сигнал, изменяющийся пропорционально нагрузке.
Машины состоят из основания, на котором закреплены нагружающая рама и направляющие колонны с подвижной и неподвижной траверсами, захватами образца на траверсах, привода подвижной траверсы, датчика силы. Управление машинами осуществляется программным обеспечением (далее - ПО) установленным на персональный компьютер или ноутбук.
Испытываемый образец закрепляется в захватах подвижной и неподвижной траверс. Нагрузка, прикладываемая к испытываемому образцу, измеряется датчиком силы, который может работать на растяжение и сжатие.
Машины могут комплектоваться несколькими сменными датчиками силы с различными диапазонами измерений, но не более наибольшего предела измерений силы машин. Наибольший предел измерений датчиков силы, входящих в комплект поставки, указан на заводской табличке датчиков. Пример маркировки датчика силы приведен на рисунке 1.
1 9992 ’T1V'V

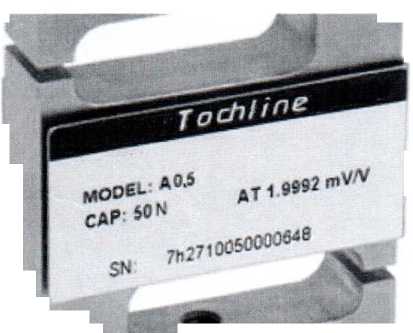

Рисунок 1 - Пример маркировки датчика силы
Машины выпускаются в четырёх сериях модификации, внутри которых отличаются между собой внешним видом, диапазонами измерений, габаритными размерами и массой.
Обозначение модификаций машин в общем виде следующее:
TPM-Y X Z (XI Zl, Х2 Z2,....) Tochline,
где ТРМ и Tochline - обозначение серии;
Y - обозначение варианта исполнения (О - одноколонное настольное, С - двухколонное настольное, П и ПМ - двухколонное напольное);
X - наибольший предел измерений машины (см. таблицы 2-4);
Z - наименование датчика силы АО,5 и А1 - высокоточное исполнение, СО,5 и С1 -стандартное исполнение (см. таблицы 6 и 7).
При наличии дополнительных датчиков силы их обозначения указываются в скобках:
XI , Х2,.... - наибольший предел измерений дополнительных датчиков силы;
Zl, Z2, .... - наименование дополнительных датчиков силы.
Внешний вид машин с указанием мест нанесения товарного знака и знака утверждения типа представлен на рисунках 2-5.
место нанесения товарного знака предприятия- изготовителя
место нанесения знака утверждения типа

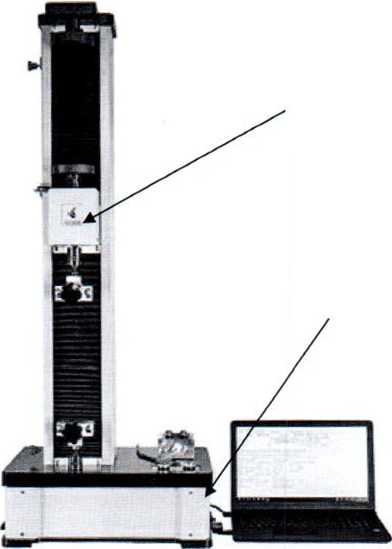

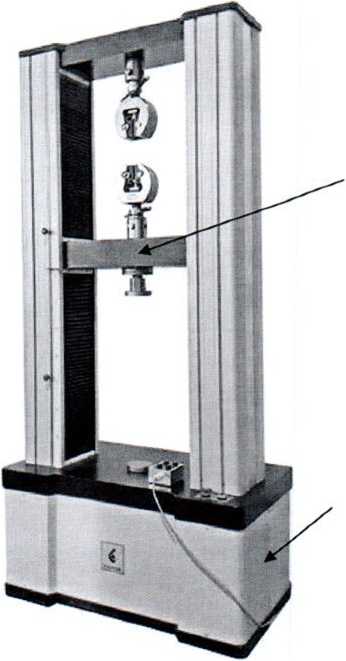

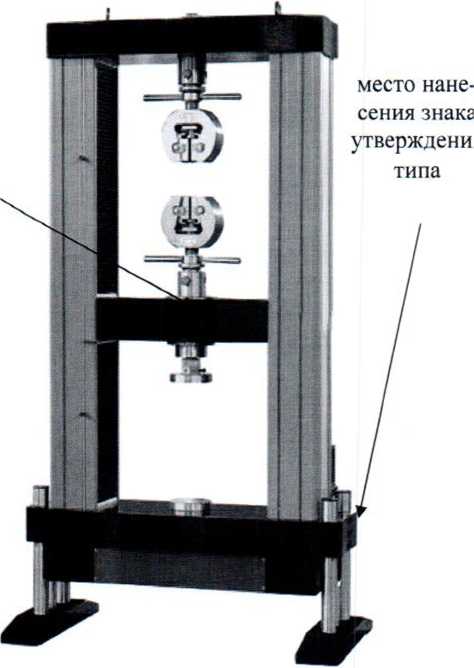

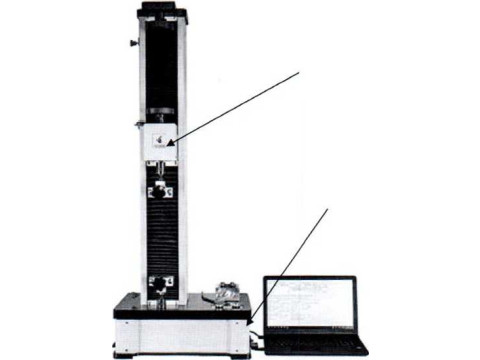

Рисунок 2 - Общий вид машин испытательных Рисунок 3 - Общий вид машин испыта-универсальных ТРМ-0 Tochline тельных универсальных
ТРМ-С Tochline
место нанесения товарного знака предприятия-изготовителя
место нанесения знака утверждения типа

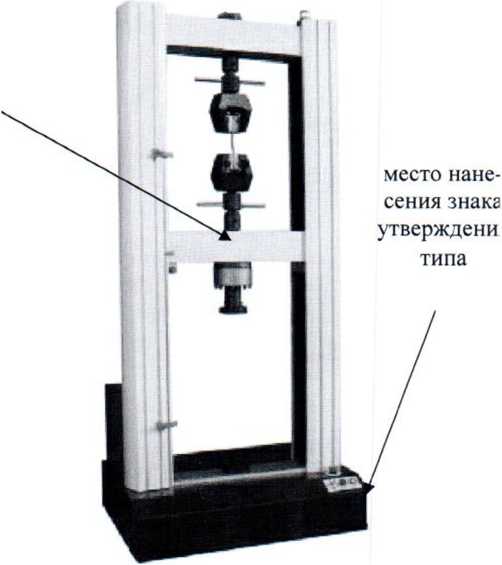

Рисунок 4 -Общий вид машин испытательных универсальных ТРМ-П Tochline
Рисунок 5 - Общий вид машин испытательных универсальных ТРМ-ПМ Tochline
Пломбирование машин не предусмотрено.
Программное обеспечение
Для работы с машинами используется программное обеспечение (
Таблица 1 - Идентификационные данные программного обеспечения.
|
Идентификационное наименование ПО |
«Tochline ТРМ» |
|
Номер версии (идентификационный номер ПО), не ниже |
1.0.0 |
|
Цифровой идентификатор ПО |
5F9C22A9 |
|
Алгоритм вычисления цифрового идентификатора ПО |
CRC32 |
Технические характеристики
Таблица 2 - Метрологические характеристики машин ТРМ-П Tochlinc и ТРМ-ПМ Tochline.
|
Модификация |
Наибольший предел измерений силы, кН |
Диапазон измерений перемещений подвижной траверсы, мм |
Диапазон регулирования скоростей перемещений подвижной траверсы, мм/мин |
|
ТРМ-П 5 Z Tochline ТРМ-ПМ 5 Z Tochline |
5 |
от 0,02 до 1000,00 |
от 0,05 до 1000,00 |
|
ТРМ-П 10 Z Tochline ТРМ-ПМ 10 Z Tochline |
10 | ||
|
ТРМ-П 15 Z Tochline ТРМ-ПМ 15 Z Tochline |
15 | ||
|
ТРМ-П 20 Z Tochline ТРМ-ПМ 20 Z Tochline |
20 | ||
|
ТРМ-П 25 Z Tochline ТРМ-ПМ 25 Z Tochline |
25 |
от 0,05 до 500,00 | |
|
ТРМ-П 30 Z Tochlinc ТРМ-ПМ 30 Z Tochline |
30 | ||
|
ТРМ-П 40 Z Tochline ТРМ-ПМ 40 Z Tochline |
40 | ||
|
ТРМ-П 50 Z Tochline ТРМ-ПМ 50 Z Tochline |
50 | ||
|
ТРМ-П 60 Z Tochline ТРМ-ПМ 60 Z Tochline |
60 | ||
|
ТРМ-П 70 Z Tochline ТРМ-ПМ 70 Z Tochline |
70 | ||
|
ТРМ-П 80 Z Tochline ТРМ-ПМ 80 Z Tochline |
80 | ||
|
ТРМ-П 90 Z Tochline ТРМ-ПМ 90 Z Tochline |
90 | ||
|
ТРМ-П 100 Z Tochline ТРМ-ПМ 100 Z Tochline |
100 | ||
|
ТРМ-П 150 Z Tochline ТРМ-ПМ 150 Z Tochline |
150 | ||
|
ТРМ-П 200 Z Tochline ТРМ-ПМ 200 Z Tochline |
200 | ||
|
ТРМ-П 250 Z Tochline ТРМ-ПМ 250 Z Tochline |
250 | ||
|
ТРМ-П 300 Z Tochline ТРМ-ПМ 300 Z Tochline |
300 | ||
|
ТРМ-П 350 Z Tochline ТРМ-ПМ 350 Z Tochline |
350 |
от 0,02 до 800,00 |
от 0,05 до 200,00 |
|
ТРМ-П 400 Z Tochline ТРМ-ПМ 400 Z Tochline |
400 | ||
|
ТРМ-П 450 Z Tochline ТРМ-ПМ 450 Z Tochline |
450 | ||
|
ТРМ-П 500 Z Tochline ТРМ-ПМ 500 Z Tochline |
500 | ||
|
ТРМ-П 600 Z Tochline ТРМ-ПМ 600 Z Tochline |
600 | ||
|
ТРМ-П 700 Z Tochline ТРМ-ПМ 700 Z Tochlinc |
700 |
от 0,05 до 150,00 | |
|
ТРМ-П 800 Z Tochline ТРМ-ПМ 800 Z Tochline |
800 | ||
|
ТРМ-П 900 Z Tochline ТРМ-ПМ 900 Z Tochline |
900 | ||
|
ТРМ-П 1000 Z Tochline |
1000 |
| ТРМ-ПМ IQOOZTochline |
Таблица 3 - Метрологические характеристики ТРМ-С Tochline.
|
Модификация |
Наибольший предел измерений силы, кН |
Диапазон измерений перемещений подвижной траверсы, мм |
Диапазон регулирования скоростей перемещений подвижной траверсы, мм/мин |
|
ТРМ-С 5 Z Tochline |
5 |
от 0,02 до 1100,00 |
от 0,05 до 1000,00 |
|
ТРМ-С 10 Z Tochline |
10 | ||
|
ТРМ-С 20 Z Tochline |
20 | ||
|
ТРМ-С 30 Z Tochline |
30 | ||
|
ТРМ-С 40 Z Tochline |
40 | ||
|
ТРМ-С 50 Z Tochline |
50 | ||
|
ТРМ-С 60 Z Tochline |
60 | ||
|
ТРМ-С 70 Z Tochline |
70 |
Таблица 4 - Метрологические характеристики ТРМ-0 Tochline.
|
Модификация |
Наибольший предел измерений силы, кН |
Диапазон измерений перемещений подвижной траверсы, мм |
Диапазон регулирования скоростей перемещений подвижной траверсы, мм/мин |
|
ТРМ-0 0,1 Z Tochline |
0,1 |
от 0,02 до 700,00 |
от 0,05 до 500,00 |
|
ТРМ-0 0,2 Z Tochline |
0,2 | ||
|
ТРМ-0 0,3 Z Tochline |
0,3 | ||
|
ТРМ-0 0,5 Z Tochline |
0,5 | ||
|
ТРМ-0 1 Z Tochline |
1 | ||
|
ТРМ-0 1,5 Z Tochline |
1,5 | ||
|
ТРМ-0 2 Z Tochline |
2 | ||
|
ТРМ-0 2,5 Z Tochline |
2,5 | ||
|
ТРМ-0 3 Z Tochline |
3 | ||
|
ТРМ-0 5 Z Tochline |
5 |
Таблица 5 - Метрологические характеристики машин ТРМ-П Tochline и ТРМ-ПМ Tochline, ТРМ-С Tochline и ТРМ-О Tochline.
|
Наименование характеристики |
Значение |
|
Пределы допускаемой абсолютной погрешности измерений перемещения подвижной траверсы в диапазоне измерений от 0,02 до 4,00 мм включ., мм |
±0,02 |
|
Пределы допускаемой относительной погрешности измерений перемещения подвижной траверсы в диапазоне измерений св. 4 мм до наибольшего предела измерений перемещения подвижной траверсы, % |
±0,5 |
|
Пределы допускаемой относительной погрешности регулирования скорости перемещения подвижной траверсы, % |
±1 |
Таблица 6 - Метрологические характеристики машин ТРМ-П Tochline и ТРМ-ПМ Tochline, ТРМ-С Tochline и ТРМ-О Tochline с датчиками силы серии
АО,5 и А1 (высокоточного исполнения)_______________________________________ ________________________ ______________________________
|
Модификация машин |
ТРМ-П X АО,5 Tochline ТРМ-ПМ X АО,5 Tochline |
ТРМ-П X А1 Tochline ТРМ-ПМ X А1 Tochline |
ТРМ-С X АО,5 Tochline |
ТРМ-С X А1 Tochline |
ТРМ-0 X АО,5 Tochline |
ГРМ-0 X А1 Tochline |
|
Наибольший предел измерений силы датчиком силы, кН |
Диапазон измерений силы, II | |||||
|
0,02 |
от 0,01 до 20,00 |
от 0,02 до 20,00 |
от 0,01 до 20,00, |
от 0,02 до 20,00 |
от 0,01 до 20,00 |
от 0,02 до 20,00 |
|
о:о5 |
от 0,01 до 50,00 |
от 0,02 до 50,00 |
от 0,01 до 50,00 |
от 0,02 до 50,00 |
от 0,01 до 50,00 |
от 0,02 до 50,00 |
|
0,1 |
от 0,01 до 100,00 |
от 0,02 до 100,00 |
от 0,01 до 100,00 |
от 0,02 до 100,00 |
от 0,01 до 100,00 |
от 0,02 до 100,00 |
|
0,2 |
от 0,01 до 200,00 |
от 0,02 до 200,00 |
от 0,01 до 200,00 |
от 0,02 до 200,00 |
от 0,01 до 200,00 |
от 0,02 до 200,00 |
|
0,3 ' ' |
от 0,01 до 300,00 |
от 0,02 до 300,00 |
от 0,01 до 300,00 |
от 0,02 до 300,00 |
от 0,01 до 300,00 |
от 0,02 до 300,00 |
|
0,5 |
от 0,01 до 500,00 |
от 0,02 до 500,00 |
от 0,01 до 500,00 |
от 0,02 до 500,00 |
от 0,01 до 500,00 |
от 0,02 до 500,00 |
|
1 |
от 0,02 до 1000,00 |
от 0,04 до 1000,00 |
от 0,02 до 1000,00 |
от 0,04 до 1000,00 |
от 0,02 до 1000,00 |
от 0,04 до 1000,00 |
|
1,5 |
от 0,03 до 1500,00 |
от 0,06 до 1500,00, |
от 0,03 до 1500,00 |
от 0,06 до 1500,00 |
от 0,03 до 1500,00 |
от 0,06 до 1500,00 |
|
2 |
от 0,04 до 2000,00 |
от 0,08 до 200000 |
от 0,04 до 2000,00 |
от 0,08 до 2000,00 |
от 0,04 до 2000,00 |
от 0,08 до 2000,00 |
|
2,5 |
от 0,05 до 2500,00 |
от 0,1 до 2500,0 |
от 0,05 до 2500,00 |
от 0,1 до 2500,0 |
от 0,05 до 2500,00 |
от 0,1 до 2500,0 |
|
3 |
от 0,06 до 3000,00 |
от 0,12 до 3000,00 |
от 0,06 до 3000,00 |
от 0,12 до 3000,0 |
от 0,06 до 3000,00 |
от 0,12 до 3000,00 |
|
5 |
от 0,1 до 5000,0 |
от 0,2 до 5000,0 |
от 0,1 до 5000,0 |
от 0,2 до 5000,0 |
от 0,1 до 5000,0 |
от 0,2 до 5000,0 |
|
10 |
от 0,2 до 10000,0 |
от 0,4 до 10000,0 |
от 0,2 до 10000,0 |
от 0,4 до 10000,0 |
- |
- |
|
15 |
от 0,3 до 15000,0 |
от 0,6 до 15000,0 |
от 0,3 до 15000,0 |
от 0,6 до 15000,0 |
- |
- |
|
20 |
от 0,4 до 20000,0 |
от 0,8 до 20000,0 |
от 0,4 до 20000,0 |
от 0,8 до 20000,0 |
- |
- |
|
25 |
от 0,5 до 25000,0 |
от 1 до 25000 |
от 0,5 до 25000,0 |
от 1 до 25000 |
- |
- |
|
30 |
от 0,6 до 30000,0 |
от 1,2 до 30000,0 |
от 0,6 до 30000,0 |
от 1,2 до 30000,0 |
- |
- |
|
40 |
от 0,8 до 40000,0 |
от 1,6 до 40000,0 |
от 0,8 до 40000,0 |
от 1,6 до 40000,0 |
- |
- |
|
50 |
от 1 до 50000 |
от 2 до 50000 |
от 1 до 50000 |
от 2 до 50000 |
- |
- |
|
60 |
от 1,2 до 60000,0 |
от 2,4 до 60000,0 |
от 1,2 до 60000,0 |
от 2,4 до 60000,0 |
- |
- |
|
70 |
от 1,4 до 70000,0 |
от 2,8 до 70000,0 |
от 1,4 до 70000,0 |
от 2,8 до 70000,0 |
- |
- |
|
80 |
от 1,6 до 80000,0 |
от 3,2 до 80000,0 |
- |
- |
- |
- |
|
90 |
от 1,8 до 90000,0 |
от 3,6 до 90000,0 |
- |
- |
- |
- |
|
100 |
от 2 до 100000 |
от 4 до 100000 |
- |
- |
- |
- |
|
150 |
от 3 до 150000 |
от 6 до 150000 |
- |
- |
- |
- |
|
200 |
от 4 до 200000 |
от 8 до 200000 |
- |
- |
- |
- |
|
250 |
от 5 до 250000 |
от 10 до 250000 |
- |
- |
- |
- |
|
300 |
от 6 до 300000 |
от 12 до 300000 |
- |
- |
- |
- |
|
350 |
от 7 до 350000 |
от 14 до 350000 |
- |
- |
- |
- |
|
400 |
от 8 до 400000 |
от 16 до 400000 |
- |
- |
- |
- |
|
450 |
от 9 до 450000 |
от 18 до 450000 |
- |
- |
- |
- |
|
500 |
от 10 до 500000 |
от 20 до 500000 |
- |
- |
- |
- |
Продолжение таблицы 6
|
Модификация машин |
ТРМ-П X АО,5 Tochlinc ТРМ-ПМ X АО,5 Tochlinc |
ТРМ-П ХА1 Tochline ТРМ-ПМ X А1 Tochline |
ТРМ-С X АО,5 Tochline |
ТРМ-С X Al Tochlinc |
TPM-0 X АО,5 Tochlinc |
TPM-0 X Al Tochlinc |
|
Наибольший предел измерений силы датчиком силы, кН |
Диапазон измерений силы, II | |||||
|
600 |
от 12 до 600000 |
от 24 до 600000 |
- |
- |
- |
- |
|
700 |
от 14 до 700000 |
от 28 до 700000 |
- |
- |
- |
- |
|
800 |
от 16 до 800000 |
от 32 до 800000 |
- |
- |
- |
- |
|
900 |
от 18 до 900000 |
от 36 до 900000 |
- |
- |
- |
- |
|
1000 |
от 20 до 1000000 |
от 40 до 1000000 |
- |
- |
- |
- |
|
Пределы допускаемой абсолютной погрешности измерений силы с датчиками силы с наибольшим пределом измерений силы 0,5 кН и менее в диапазоне до 2 Н включ., Н |
±0,01 |
±0,02 |
±0,01 |
±0,02 |
±0,01 |
±0,02 |
|
Пределы допускаемой относительной погрешности измерений силы с датчиками силы с наибольшим пределом измерений силы 0,5 кН и менее в диапазоне св. 2 Н до наибольшего предела измерений датчика силы, % |
±0,5 |
±1 |
±0,5 |
±1 |
±0,5 |
±1 |
|
Пределы допускаемой приведённой к наибольшему пределу измерений датчика силы погрешности измерений силы с датчиками силы с наибольшим пределом измерений силы 1 кН и более в диапазоне от 0,002 % до 0,400 % включ. от наибольшего предела измерений датчика силы, % |
±0,002 |
±0,002 |
±0,002 | |||
|
Пределы допускаемой приведённой к наибольшему пределу измерений датчика силы погрешности измерений силы с датчиками силы с наибольшим пределом измерений силы 1 кН и более в диапазоне от 0,004 % до 0,400 % включ. от наибольшего предела измерений датчика силы, % |
±0,004 |
±0,004 |
±0,004 | |||
Продолжение таблицы 6
|
Модификация машин |
ТРМ-П X АО,5 Tochline ТРМ-ПМ X АО,5 Tochline |
ТРМ-П X А1 Tochline ТРМ-ПМ X Al Tochline |
ТРМ-С X АО,5 Tochline |
ТРМ-С X Al Tochline |
TPM-0 X АО,5 Tochline |
TPM-ОХ Al Tochline |
|
Пределы допускаемой относительной погрешности измерений силы с датчиками силы с наибольшим пределом измерений силы 1 кН и более в диапазоне св. 0,4 % до 100 % включ. от наибольшего предела измерений датчика силы, % |
±0,5 |
±1 |
±0,5 |
±1 |
±0,5 |
±1 |
Таблица 7 - Метрологические характеристики машин ТРМ-П Tochline и ТРМ-ПМ Tochline, ТРМ-С Tochline и ТРМ-0 Tochline с датчиками силы серии
СО,5 и С1 (стандартного исполнения)__________________________________________________________________________________________________
|
Модификация машин |
ТРМ-П X СО,5 Tochline ТРМ-ПМ X СО,5 Tochline |
ТРМ-П ХС1 Tochline ТРМ-ПМ X Cl Tochline |
ТРМ-С X СО,5 Tochline |
ТРМ-С ХС1 Tochline |
ТРМ-0 X СО,5 Tochline |
ТРМ-0 X С1 Tochline |
|
Наибольший предел измерений силы датчиком силы, кН |
Диапазон измерений силы, Н | |||||
|
0,2 |
от 0,02 до 200,00 |
от 0,04 до 200,00 |
оз’ 0,02 до 200,0 |
от 0.04 до 200,00 |
от 0,02 до 200,00 |
от 0,04 до 200,00 |
|
0,3 |
от 0,03 до 300,00 |
от 0,06 до 300,00 |
от 0,03 до 300,00 |
от 0,06 до 300,00 |
от 0,03 до 300,00 |
от 0,06 до 300,00 |
|
0,5 |
от 0,05 до 500,00 |
от 0,1 до 500,0 |
от 0,05 до 500,00 |
от 0,1 до 500,0 |
от 0,05 до 500,00 |
от 0,1 до 500,0 |
|
1 |
от 0,1 до 1000,0 |
от 0,2 до 1000,0 |
от 0,1 до 1000,0 |
от 0,2 до 1000,0 |
от 0,1 до 1000,0 |
от 0,2 до 1000,0 |
|
1,5 |
от 0,15 до 1500,00 |
от 0,3 до 1500,0 |
от 0,15 до 1500,00 |
от 0,3 до 1500,0 |
от 0,15 до 1500,00 |
от 0,3 до 1500,0 |
|
2 |
от 0,2 до 2000,0 |
от 0,4 до 2000,0 |
от 0,2 до 2000,0 |
от 0,4 до 2000,0 |
от 0,2 до 2000,0 |
от 0,4 до 2000,0 |
|
2,5 |
от 0,25 до 2500,00 |
от 0,5 до 2500,0 |
от 0,25 до 2500,00 |
от 0,5 до 2500,0 |
от 0,25 до 2500,00 |
от 0,5 до 2500,0 |
|
3 |
от 0,3 до 3000,0 |
от 0,6 до 3000,0 |
от 0,3 до 3000,0 |
от 0,6 до 3000,0 |
от 0,3 до 3000,0 |
от 0,6 до 3000,0 |
|
5 |
от 0,5 до 5000,0 |
от 1 до 5000 |
от 0,5 до 5000,0 |
от 1 до 5000 |
от 0,5 до 5000,0 |
от 1 до 5000 |
|
10 |
от 1 до 1000,0 |
от 2 до 10000 |
от 1 до 10000 |
от 2 до 10000 |
- |
- |
|
15 |
оз' 1,5 до 15000,0 |
от 3 до 15000 |
от 1,5 до 15000,0 |
от 3 до 15000 |
- |
- |
|
20 |
от 2 до 20000 |
от 4 до 20000 |
от 2 до 20000 |
от 4 до 20000 |
- |
- |
|
25 |
от 2,5 до 25000,0 |
от 5 до 25000 |
от 2,5 до 25000,0 |
от 5 до 25000 |
- |
- |
|
30 |
от 3 до 30000 |
от 6 до 30000 |
от 3 до 30000 |
от 6 до 30000 |
- |
- |
|
40 |
от 4 до 40000 |
от 8 до 40000 |
от 4 до 40000 |
оз- 8 до 40000 |
- |
- |
|
50 |
от 5 до 50000 |
от 10 до 50000 |
от 5 до 50000 |
оз' 10 до 50000 |
- |
- |
|
60 |
от 6 до 60000 |
от 12 до 60000 |
от 6 до 60000 |
оз' 12 до 60000 |
- |
- |
|
70 |
от 7 до 70000 |
от 14 до 70000 |
от 7 до 70000 |
от 14 до 70000 |
- |
- |
|
80 |
от 8 до 80000 |
от 16 до 80000 |
- |
- |
- |
- |
|
90 |
от 9 до 90000 |
от 18 до 90000 |
- |
- |
- |
- |
Продолжение таблицы 7
|
Модификация машин |
ТРМ-П X СО,5 Tochline ТРМ-ПМ X СО,5 Tochline |
ТРМ-П ХС1 Tochline ТРМ-ПМ X С1 Tochline |
ТРМ-С X СО,5 Tochline |
ТРМ-С X Cl Tochline |
TPM-0 X СО,5 Tochline |
TPM-ОХ Cl Tochline |
|
Наибольший предел измерений силы датчиком силы, кН |
Диапазон измерений силы, Н | |||||
|
100 |
от 10 до 100000 |
от 20 до 100000 |
- |
- |
- |
- |
|
150 |
от 15 до 150000 |
от 30 до 150000 |
- |
- |
- |
- |
|
200 |
от 20 до 200000 |
от 40 до 200000 |
- |
- |
- |
- |
|
250 |
от 25 до 250000 |
от 50 до 250000 |
- |
- |
- |
- |
|
300 |
от 30 до 300000 |
от 60 до 300000 |
- |
- |
- |
- |
|
350 |
от 35 до 350000 |
от 70 до 350000 |
- |
- |
- |
- |
|
400 |
от 40 до 400000 |
от 80 до 400000 |
- |
- |
- |
- |
|
450 |
от 45 до 450000 |
от 90 до 450000 |
- |
- |
- |
- |
|
500 |
от 50 до 500000 |
от 100 до 500000 |
- |
- |
- |
- |
|
600 |
от 60 до 600000 |
от 120 до 600000 |
- |
- |
- |
- |
|
700 |
от 70 до 700000 |
от 140 до 700000 |
- |
- |
- |
- |
|
800 |
от 80 до 800000 |
от 160 до 800000 |
- |
- |
- |
- |
|
900 |
от 90 до 900000 |
от 180 до 900000 |
- |
- |
- |
- |
|
1000 |
от 100 до 1000000 |
от 200 до 1000000 |
- |
- |
- |
- |
|
Пределы допускаемой приведённой к наибольшему пределу измерений датчика силы погрешности измерений силы в диапазоне от 0,01% до 2,00 % включ. от наибольшего предела измерений датчика силы, % |
±0,01 |
±0,01 |
±0,01 | |||
|
Пределы допускаемой приведённой к наибольшему пределу измерений датчика силы погрешности измерений силы в диапазоне от 0,02% до 2,00 % включ. от наибольшего предела измерений датчика силы, % |
±0,02 |
±0,02 |
±0,02 | |||
|
Пределы допускаемой относительной погрешности измерений силы в диапазоне св. 2 % до 100 % включ. от наибольшего предела измерений датчика силы, % |
±0,5 |
±1 |
±0,5 |
±1 |
±0,5 |
±1 |
Таблица 8 - Основные технические характеристики
|
Модификация |
Габаритные размеры машины (ВХГХШ)*, мм, не более |
Масса*, кг, не более |
|
ТРМ-П 300 Z Tochlinc, ТРМ-ПМ 300 Z Tochline, ТРМ-П 350 Z Tochline, ТРМ-ПМ 350 Z Tochlinc, ТРМ-П 400 Z Tochline, ТРМ-ПМ 400 Z Tochline, ТРМ-П 450 Z Tochline, ТРМ-ПМ 450 Z Tochline, ТРМ-П 500 Z Tochline, ТРМ-ПМ 500 Z Tochline, ТРМ-П 600 Z Tochline, ТРМ-ПМ 600 Z Tochline, ТРМ-П 700 Z Tochlinc, ТРМ-ПМ 700 Z Tochline, ТРМ-П 800 Z Tochline, ТРМ-ПМ 800 Z Tochline, ТРМ-П 900 Z Tochline, ТРМ-ПМ 900 Z Tochline, ТРМ-П 1000 Z Tochline, ТРМ-ПМ 1000 Z Tochlinc |
3000x1220x1900 |
4300 |
|
ТРМ-П 150 Z Tochline, ТРМ-ПМ 150 Z Tochline, ТРМ-П 200 Z Tochline, ТРМ-ПМ 200 Z Tochline, ТРМ-П 250 Z Tochline, ТРМ-ПМ 250 Z Tochline |
2500x750x1300 |
2000 |
|
ТРМ-П 50 Z Tochline, ТРМ-ПМ 50 Z Tochline, ТРМ-П 60 Z Tochlinc, ТРМ-ПМ 60 Z Tochline, ТРМ-П 70 Z Tochline, ТРМ-ПМ 70 Z Tochline,ТРМ-П 80 Z Tochline, ТРМ-ПМ 80 Z Tochline, ТРМ-П 90 Z Tochline, ТРМ-ПМ 90 Z Tochlinc, ТРМ-П 100 Z Tochline, ТРМ-ПМ 100 Z Tochline |
2200x750x1100 |
850 |
|
ТРМ-П 5 Z Tochline, ТРМ-ПМ 5 Z Tochline, ТРМ-П 10 Z Tochline, ТРМ-ПМ 10 Z Tochline, ТРМ-П 15 Z Tochlinc, ТРМ-ПМ 15 Z Tochline, ТРМ-П 20 Z Tochline, ТРМ-ПМ 20 Z Tochline, ТРМ-П 25 Z Tochline, ТРМ-ПМ 25 Z Tochline ТРМ-П 30 Z Tochline, ТРМ-ПМ 30 Z Tochline, ТРМ-П 40 Z Tochline, ТРМ-ПМ 40 Z Tochline |
1900x600x950 |
500 |
|
ТРМ-С 5 Z Tochline, ТРМ-С 10 Z Tochline, ТРМ-С 20 Z Tochline, ТРМ-С 30 Z Tochline, ТРМ-С 40 Z Tochline, ТРМ-С 50 Z Tochline, ТРМ-С 60 Z Tochline, ТРМ-С 70 Z Tochline |
1800x500x750 |
180 |
|
ТРМ-0 0,1 Z Tochlinc, ТРМ-0 0,2 Z Tochline, ТРМ-0 0,3 Z Tochline, ТРМ-0 0,5 Z Tochline, ТРМ-0 1 Z Tochline, ТРМ-0 1,5 Z Tochline, ТРМ-0 2 Z Tochline, ТРМ-0 2,5 Z Tochline, ТРМ-0 3 Z Tochline, ТРМ-0 5 Z Tochline |
1400x500x600 |
90 |
|
* - указанные характеристики относятся к базовым исполнениям и могут быть изменены по заказу потребителя | ||
Таблица 9 - Основные технические характеристики
|
Наименование характеристики |
Значение |
|
Параметры электрического питания: - напряжение переменного тока, В - частота переменного тока, Гц |
230+,4.2з 50±1 |
|
Условия эксплуатации: - температура окружающей среды, °C - относительная влажность, %, не более |
от +10 до +35 80 |
Знак утверждения типа
наносится типографским способом на титульный лист эксплуатационной документации и наклейкой на корпус машин.
Комплектность
Таблица 10 - Комплектность средства измерений
|
Наименование |
Обозначение |
Количество |
|
Машина испытательная универсальная (модификация в соответствии с заказом потребителя) |
- |
1 шт. |
|
CD с программным обеспечением |
- |
1 шт. |
|
Программно-технический комплекс (ПК или ноутбук, печатающее устройство) |
По заказу | |
|
Приспособления для испытаний |
По заказу | |
|
Руководство по эксплуатации |
Гб 2.773.XXX РЭ1' |
1 экз. |
|
Паспорт |
Гб.2.773.XXX ПСН | |
|
Методика поверки |
МП АПМ 33-19 |
1 экз. |
|
’’ - см. соответствие шифров модификациям машин в таблице 11 | ||
Таблица 11 - Соответствие шифров паспортов и руководств по эксплуатации модификациям машин
|
Модификация |
Шифр паспорта |
Шифр руководства по эксплуатации |
|
ТРМ-П 5 Z Tochline |
Гб.2.773.400 ПС |
Гб.2.773.500 РЭ |
|
ТРМ-П 10 Z Tochline |
Гб.2.773.401 ПС | |
|
ТРМ-П 15 Z Tochline |
Гб.2.773.402 ПС | |
|
ТРМ-П 20 Z Tochline |
Гб.2.773.403 ПС | |
|
ТРМ-П 25 Z Tochline |
Гб.2.773.404 ПС | |
|
ТРМ-П 30 Z Tochline |
Гб.2.773.405 ПС | |
|
ТРМ-П 40 Z Tochline |
Гб.2.773.406 ПС | |
|
ТРМ-П 50 Z Tochline |
Гб.2.773.407 ПС | |
|
ТРМ-П 60 Z Tochline |
Гб.2.773.408 ПС | |
|
ТРМ-П 70 Z Tochline |
Гб.2.773.409 ПС | |
|
ТРМ-П 80 Z Tochline |
Гб.2.773.410 ПС | |
|
ТРМ-П 90 Z Tochline |
Гб.2.773.411 ПС | |
|
ТРМ-П 100 Z Tochline |
Гб.2.773.412 ПС | |
|
ТРМ-П 150 Z Tochline |
Гб.2.773.413 ПС | |
|
ТРМ-П 200 Z Tochline |
Гб.2.773.414 ПС | |
|
ТРМ-П 250 Z Tochline |
Гб.2.773.415 ПС | |
|
ТРМ-П 300 Z Tochline |
Гб.2.773.416 ПС | |
|
ТРМ-П 350 Z Tochline |
Гб.2.773.417 ПС | |
|
ТРМ-П 400 Z Tochline |
Гб.2.773.418 ПС | |
|
ТРМ-П 450 Z Tochline |
Гб.2.773.419 ПС | |
|
ТРМ-П 500 Z Tochline |
Гб.2.773.420 ПС | |
|
ТРМ-П 600 Z Tochline |
Гб.2.773.421 ПС | |
|
ТРМ-П 700 Z Tochline |
Гб.2.773.422 ПС | |
|
ТРМ-П 800 Z Tochline |
Гб.2.773.423 ПС | |
|
ТРМ-П 900 Z Tochline |
Гб.2.773.424 ПС | |
|
ТРМ-П 1000 Z Tochline |
Гб.2.773.425 ПС | |
|
ТРМ-ПМ 5 Z Tochline |
Гб.2.773.426 ПС |
Гб.2.773.501 РЭ |
|
ТРМ-ПМ 10 Z Tochline |
Гб.2.773.427 ПС | |
|
ТРМ-ПМ 15 Z Tochline |
Гб.2.773.428 ПС | |
|
ТРМ-ПМ 20 Z Tochline |
Гб.2.773.429 ПС | |
|
ТРМ-ПМ 25 Z Tochline |
Гб.2.773.430 ПС | |
|
ТРМ-ПМ 30 Z Tochline |
Гб.2.773.431 ПС | |
|
ТРМ-ПМ 40 Z Tochline |
Гб.2.773.432 ПС | |
|
ТРМ-ПМ 50 Z Tochline |
Гб.2.773.433 ПС |
Лродолжение таблицы 11
|
Модификация |
Шифр паспорта |
Шифр руководства по эксплуатации |
|
ТРМ-ПМ 60 Z Tochline |
Гб.2.773.434 ПС |
Гб.2.773.501 РЭ |
|
ТРМ-ПМ 70 Z Tochline |
Гб.2.773.435 ПС | |
|
ТРМ-ПМ 80 Z Tochline |
Гб.2.773.436 ПС | |
|
ТРМ-ПМ 90 Z Tochline |
Гб.2.773.437 ПС | |
|
ТРМ-ПМ 100 Z Tochline |
Гб.2.773.438 ПС | |
|
ТРМ-ПМ 150 Z Tochline |
Гб.2.773.439 ПС | |
|
ТРМ-ПМ 200 Z Tochline |
Гб.2.773.440 ПС | |
|
ТРМ-ПМ 250 Z Tochline |
Гб.2.773.441 ПС | |
|
ТРМ-ПМ 300 Z Tochline |
Гб.2.773.442 ПС | |
|
ТРМ-ПМ 350 Z Tochline |
Гб.2.773.443 ПС | |
|
ТРМ-ПМ 400 Z Tochline |
Гб.2.773.444 ПС | |
|
ТРМ-ПМ 450 Z Tochline |
Гб.2.773.445 ПС | |
|
ТРМ-ПМ 500 Z Tochline |
Гб.2.773.446 ПС | |
|
ТРМ-ПМ 600 Z Tochline |
Гб.2.773.447 ПС | |
|
ТРМ-ПМ 700 Z Tochline |
Гб.2.773.448 ПС | |
|
ТРМ-ПМ 800 Z Tochline |
Гб.2.773.449 ПС | |
|
ТРМ-ПМ 900 Z Tochline |
Гб.2.773.450 ПС | |
|
ТРМ-ПМ 1000 Z Tochline |
Гб.2.773.451 ПС | |
|
ТРМ-С 5 Z Tochline |
Гб.2.773.452 ПС |
Гб.2.773.502 РЭ |
|
ТРМ-С 10 Z Tochline |
Гб.2.773.453 ПС | |
|
ТРМ-С 20 Z Tochline |
Гб.2.773.454 ПС | |
|
ТРМ-С 30 Z Tochline |
Гб.2.773.455 ПС | |
|
ТРМ-С 40 Z Tochline |
Гб.2.773.456 ПС | |
|
ТРМ-С 50 Z Tochline |
Гб.2.773.457 ПС | |
|
ТРМ-С 60 Z Tochline |
Гб.2.773.458 ПС | |
|
ТРМ-С 70 Z Tochline |
Гб.2.773.459 ПС | |
|
ТРМ-0 0,1 Z Tochline |
Гб.2.773.460 ПС |
Гб.2.773.503 РЭ |
|
ТРМ-0 0,2 Z Tochline |
Гб.2.773.461 ПС | |
|
ТРМ-0 0,3 Z Tochline |
Гб.2.773.462 ПС | |
|
ТРМ-0 0,5 Z Tochline |
Гб.2.773.463 ПС | |
|
ТРМ-О 1 Z Tochline |
Гб.2.773.464 ПС | |
|
ТРМ-0 1,5 Z Tochline |
Гб.2.773.465 ПС | |
|
ТРМ-0 2 Z Tochline |
Гб.2.773.466 ПС | |
|
ТРМ-0 2,5 Z Tochline |
Гб.2.773.467 ПС | |
|
ТРМ-0 3 Z Tochline |
Гб.2.773.468 ПС | |
|
ТРМ-0 5 Z Tochline |
Гб.2.773.469 ПС |
Поверка
осуществляется по документу МП АПМ 33-19 «Машины испытательные универсальные ТРМ Tochline. Методика поверки», утвержденной ООО «Автопрогресс-М» 23.04.2019 г.
Основные средства поверки:
- рабочий эталон 2-го разряда по ГОСТ 8.640-2014, ПГ ±0,12 % или ПГ ±0,24 %;
- рабочие эталоны единицы массы 4 разряда по Государственной поверочной схемы для средств измерений массы, утвержденной приказом Федерального агентства по техническому регулированию и метрологии от 29 декабря 2018 г. № 2818 - гири класса точности Ml по ГОСТ OIML R-111-1-2009;
- индикатор многооборотный 1МИГ, класс точности 1 (per. № 1220-91);
- меры длины концевые плоскопараллельные, набор № 1, класс точности 2 (per. № 38376-08);
- рулетка измерительная «ЭНКОР», мод. Каучук, исп. РФ 3-3-16, класс точности 3 (per. № 27060-04);
- секундомер механический СОПпр-2а, класс точности 3, (per. № 11519-11).
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится на свидетельство о поверке.
Сведения о методиках (методах) измерений приведены в эксплуатационном документе.
Нормативные документы
ГОСТ 8.640-2014 ГСИ. Государственная поверочная схема для средств измерений силы
ТУ 26.51.62-166-69363963-19 Машины испытательные универсальные TPM Tochline. Технические условия
Смотрите также
