Блоки регистрации измерительные КС-ВПП
| Номер в ГРСИ РФ: | РБ 03 03 7875 21 |
|---|---|
| Раздел: | Средства измерений силы и твердости [3] |
| Производитель / заявитель: | ООО "АВИАПРОДУКТ", г. Москва |
|
Описание типа РБ 03 03 7875 21 [2021-06-30]
rb-03-03-7875-21_2021-06-30.pdf
|
Скачать |
Блоки регистрации измерительные КС-ВПП (далее - блоки) предназначены для измерений продольной (горизонтальной) силы растяжения при определении коэффициента сцепления на ВПП.
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | РБ 03 03 7875 21 |
| Наименование | Блоки регистрации измерительные КС-ВПП |
| Год регистрации | 2021 |
| Номер сертификата | 14004 |
| Дата регистрации | 2021-03-16 |
| Срок действия | 2024-11-29 |
| Получатель сертификата | ООО "АВИАПРОДУКТ", г. Москва, Российская Федерация (RU) |
Производитель / Заявитель
ООО "АВИАПРОДУКТ"
Адрес: 105187, г. Москва, Измайловское шоссе, дом 69А, строение 4, помещение 29
Контакты: (495) 968-68-02, info@aviaproduct.ru
Поверка
| Межповерочный интервал / Периодичность поверки | 3 мес. |
| Методика поверки | Поверку проводить по МП 2301-314-2019 "Блоки регистрации измерительные КС-ВПП. Методика поверки", утвержденной в 2019 г. |
Поверители
Скачать
|
Описание типа РБ 03 03 7875 21 [2021-06-30]
rb-03-03-7875-21_2021-06-30.pdf
|
Скачать |
Описание типа
Назначение
Блоки регистрации измерительные КС-ВПП (далее - блоки) предназначены для измерений продольной (горизонтальной) силы растяжения при определении коэффициента сцепления на ВПП.
Описание
Принцип действия блоков заключается в преобразовании деформации упругого элемента датчика, вызванной действием приложенной силы, в электрический сигнал.
Блок состоит из весоизмерительного датчика с наклеенными на нем тензорезисторами, силовводящих элементов, измерительного блока, блока регистрации измерительного.
Тензорезисторы соединены между собой по мостовой схеме, включающей элементы термокомпенсации и нормирования. Питание тензорезисторного моста осуществляется измерительным блоком по соединительному кабелю. Приложенная сила вызывает разбаланс тензорезисторного моста. Аналоговый электрический сигнал разбаланса моста поступает в блок измерительный для аналого-цифрового преобразования, обработки и передачи результата измерений в блок регистрации для обработки и индикации результата.
Силовводящие элементы обеспечивают условия силовведения и монтажа.
Блок регистрации содержит дисплей, принтер и элементы управления.
Блок регистрации имеет USB-порт для подключения к персональному компьютеру.

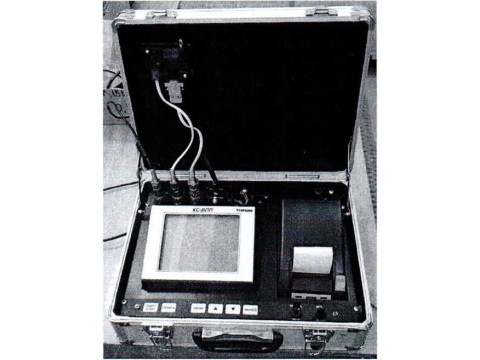

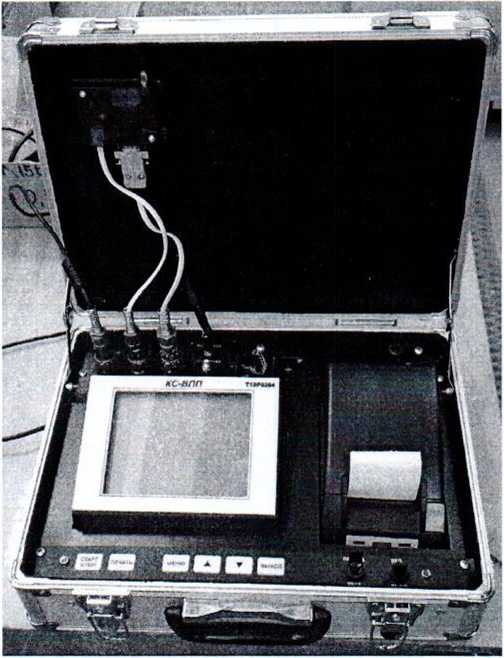

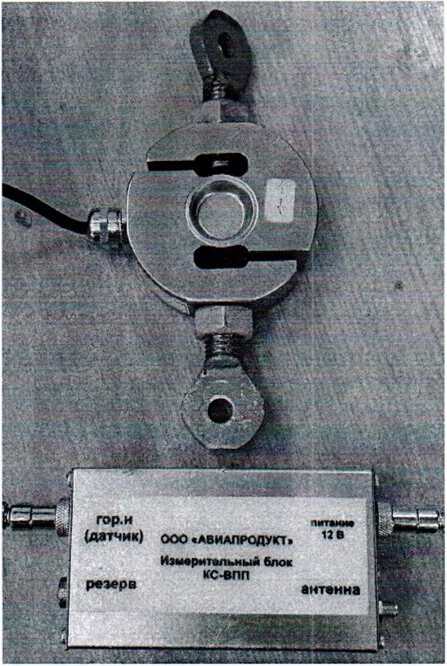

Рисунок 1 - Общий вид блока регистрации измерительного КС-ВПП
Место нанесения знака поверки
Место пломбировки

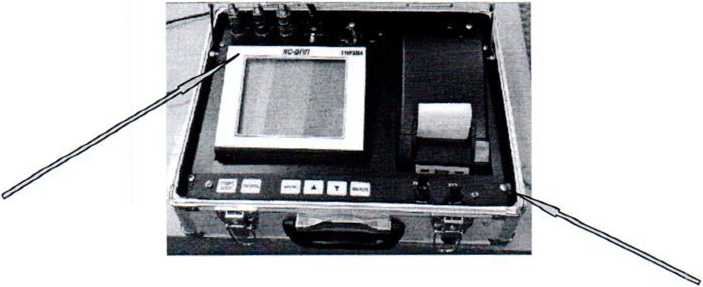

Рисунок 2 - Схема пломбировки от несанкционированного доступа и обозначение места нанесения знака поверки.
Программное обеспечение
В блоках регистрации измерительных КС-ВПП используется встроенное в блоках регистрации программное обеспечение (ПО). ПО выполняет функции по сбору, обработке, хранению, передаче и представлению измерительной информации. Опционально может быть установлено автономное ПО для отображения результатов измерений на персональном компьютере.
Идентификация программы: номер версии ПО отображается на дисплее при включении блока регистрации.
Программное обеспечение идентифицируется по запросу пользователя через сервисное меню пугем вывода на экран идентификационных данных программного обеспечения.
Уровень защиты ПО от непреднамеренных и преднамеренных воздействий в соответствии с Р 50.2.077-2014 «средний». Влияние программного обеспечения на метрологические характеристики учтено при нормировании метрологических характеристик.
Таблица 1 - Идентификационные данные программного обеспечения (ПО)
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование ПО |
КС-ВПП |
|
Иомер версии (идентификационный номер) ПО* |
0.1.19 |
|
Цифровой идентификатор ПО |
- |
|
* Номер версии (идентификационный номер) ПО не ниже указанного | |
Технические характеристики
Таблица 2 - Метрологические характеристики_____
|
Наименование характеристики |
Значение |
|
Диапазон измерений силы, кН (кге) |
от 0,1 до 1,0 (от 10,20 до 101,97) |
|
Пределы допускаемой приведенной погрешности измерений силы, %* |
±1 |
|
* Нормирующий коэффициент Х„ равен наибольшему пределу диапазона измерений силы | |
Таблица 3 - Основные технические характеристики
|
Наименование характеристики |
Значение |
|
Габаритные размеры весоизмерительного датчика (длина; ширина; высота), мм, не более |
77; 74; 30 |
|
Габаритные размеры измерительного блока (длина; ширина; высота), мм, не более |
140;70;50 |
Чродолжение таблицы 3
|
Наименование характеристики |
Значение |
|
Габаритные размеры блока регистрации измерительного (длина; ширина; высота), мм, не более |
400; 300; 160 |
|
Масса датчика, кг, не более |
0,9 |
|
Масса измерительного блока, кг, не более |
0,5 |
|
Масса блока регистрации измерительного, кг, не более |
5,0 |
|
Условия эксплуатации: -датчика с измерительным блоком: - диапазон рабочих температур, °C - относительная влажность воздуха при температуре 25 °C и ниже без конденсации влаги, %, не более - блока регистрации измерительного: - диапазон рабочих температур, °C - относительная влажность воздуха при температуре 25 °C и ниже без конденсации влаги, %, не более |
от -30 до +40 80 от +5 до +50 80 |
|
Параметры электрического питания: - напряжение постоянного тока, В |
От 9,6 до 14,4 |
|
Вероятность безотказной работы за 2000 ч |
0,98 |
|
Средний срок службы, лет |
5 |
Знак утверждения типа
наносится на титульный лист руководства по эксплуатации типографским способом и на таблички с маркировкой изготовителя, закрепленные на блоке измерений и блоке регистрации, фотохимическим способом.
Комплектность
Таблица 7 - Комплектность средства измерений
|
Наименование |
Обозначение |
Количество |
|
Блок регистрации измерительный |
КС-ВПП |
1 шт. |
|
Руководство по эксплуатации |
- |
1 экз. |
|
Методика поверки |
МП 2301-314-2019 |
1 экз. |
Поверка
осуществляется по документу МП 2301-314-2019 «ГСП. Блоки регистрации измерительные КС-ВПП. Методика поверки», утвержденному ФГУП «ВНИИМ им. Д.И. Менделеева» 23.09.2019 г.
Основные средства поверки: динамометры 2-го разряда по ГОСТ 8.640-2014.
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится на панель блока регистрации.
Сведения о методах измерений
приведены в эксплуатационном документе.
Нормативные документы
ГОСТ 8.640-2014 ГСП. Государственная поверочная схема для средств измерений силы
ТУ 28.99.39-001-15911339-2018 Блоки регистрации измерительные КС-ВПП.
Технические условия
