Генераторы ГДП-102
| Номер в ГРСИ РФ: | РБ 03 09 7877 21 |
|---|---|
| Раздел: | Средства измерений физико-химических величин [9] |
| Производитель / заявитель: | ФГУП «СПО «Аналитприбор», г. Смоленск |
|
Описание типа РБ 03 09 7877 21 [2021-07-01]
rb-03-09-7877-21_2021-07-01.pdf
|
Скачать |
Генераторы ГДП-102 являются рабочими эталонами 2-го разряда в соответствии с Государственной поверочной схемы для средств измерений содержания компонентов в газовых и газоконденсатных средах, утвержденной Приказом Госстандарта от 14.12.2018 г. № 2664 и предназначены для воспроизведения единицы массовой концентрации определяемых компонентов в бинарных газовых смесях.
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | РБ 03 09 7877 21 |
| Наименование | Генераторы ГДП-102 |
| Год регистрации | 2021 |
| Номер сертификата | 14006 |
| Дата регистрации | 2021-03-16 |
| Срок действия | 2025-08-12 |
| Получатель сертификата | ФГУП "СПО "Аналитприбор", г. Смоленск, Российская Федерация (RU) |
Производитель / Заявитель
ФГУП "СПО "Аналитприбор"
Адрес: ул. Бабушкина, д. 3, 214031, г. Смоленск
Контакты: Тел.: (4812) 31-12-42, 31-30-77, 31-06-78; Факс: (4812) 31-75-17, 31-33-25 // info@analitpribor-smolensk.ru
Поверка
| Межповерочный интервал / Периодичность поверки | 12 мес. |
| Метрологическое обеспечение | Метрологически НЕ обеспечены в Республике Беларусь. |
| Методика поверки | Поверку проводить по МП-242-2363-2020 "ГСИ. Генераторы ГДП-102. Методика поверки", утвержденной в 2020 г. |
| Признание поверки | Первичная при выпуске из производства, проводимой ФГУП "СПО "Аналитприбор" (аттестат аккредитации - №RA.RU.310661, шифр поверительного клейма- ГЦС) (НТК №01-21 мо). Временно, до создания собственной эталонной базы в Республике Беларусь, признавать результаты периодической поверки, проводимой на базе ФГУП "СПО "Аналитприбор" (аттестат аккредитации - №RA.RU.310661, шифр поверительного клейма - ГЦС) представителями юридических лиц ГМС РБ (НТК №01-21 мо). |
Поверители
Скачать
|
Описание типа РБ 03 09 7877 21 [2021-07-01]
rb-03-09-7877-21_2021-07-01.pdf
|
Скачать |
Описание типа
Назначение
Генераторы ГДП-102 являются рабочими эталонами 2-го разряда в соответствии с Государственной поверочной схемы для средств измерений содержания компонентов в газовых и газоконденсатных средах, утвержденной Приказом Госстандарта от 14.12.2018 г. № 2664 и предназначены для воспроизведения единицы массовой концентрации определяемых компонентов в бинарных газовых смесях.
Описание
Принцип действия генераторов ГДП-102 (далее - генераторы) - термодиффузионный.
Генераторы представляют собой динамический газовый смеситель, обеспечивающий приготовление бинарных газовых смесей путем смешения потоков газов, один из которых - газ-разбавитель, а второй (целевой компонент) создается источником микропотоков газа или пара,
В качестве газа - разбавителя применяется азот по ГОСТ 9293-74, или поверочный нулевой газ (ПНГ) по ТУ 6-21-5-82, или синтетический воздух. (ТУ 2114-016 -05015259-2016 и др.)
Генераторы являются стационарными приборами непрерывного действия.
Генераторы обеспечивают выполнение следующих функций:
- цифровую индикацию значения объемного расхода газовой смеси на выходе генератора, приведенного к нормальным условиям измерений;
- цифровую индикацию значения температуры в термостате;
- цифровую индикацию значения массовой концентрации целевого компонента на выходе генератора;
- задание с клавиатуры значений расхода и температуры термостата;
- вывод по цифровым каналам связи R.S232 и RS485 информации об установленных и фактических значениях расхода и температуры, дистанционное изменение установленных значений.
Общий вид генераторов представлен на рисунке 1. Схема пломбировки от несанкционированного доступа, обозначение мест для нанесения оттисков клейм представлены на рисунке 2.

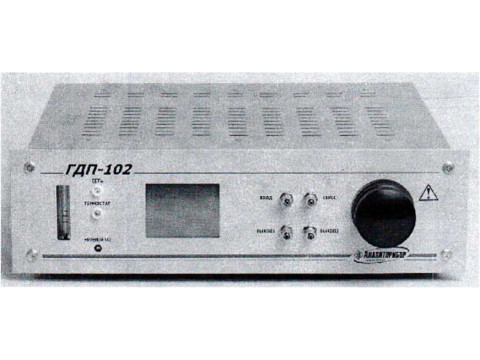

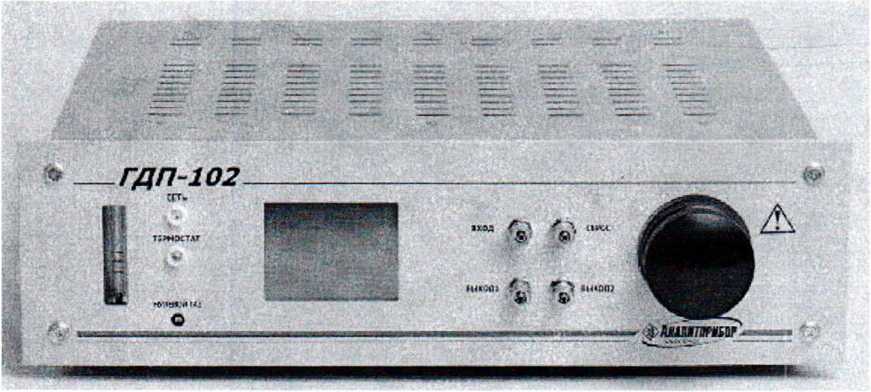

Рисунок 1 - Общий вид генераторов

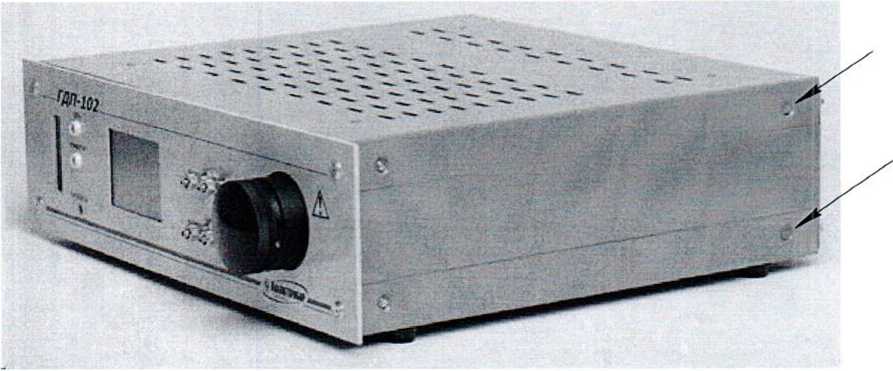

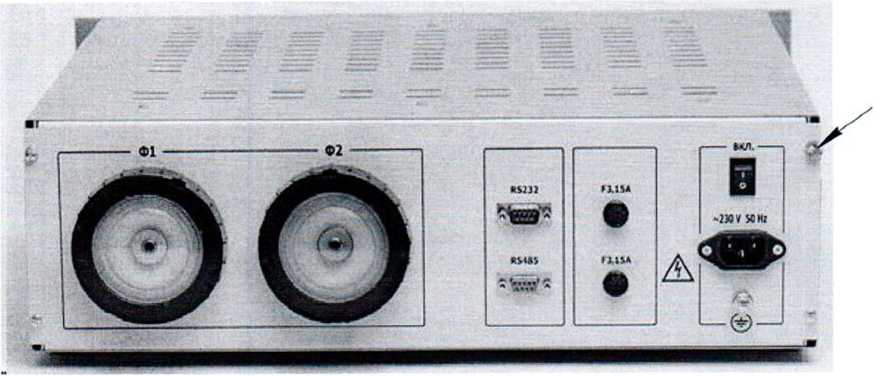

Рисунок 2 - Схема пломбировки генераторов от несанкционированного доступа, обозначение мест для нанесения оттисков клейм (показаны стрелками)
Программное обеспечение
Генераторы имеют следующие виды программного обеспечения:
- встроенное программное обеспечение (далее - ВПО), разработанное изготовителем специально для воспроизведения единицы массовой концентрации определяемых компонентов в бинарных газовых смесях.
Основные функции ВПО:
- обработка сигналов;
- человеко-машинный интерфейс;
- передача данных.
В ВПО реализованы следующие основные алгоритмы:
- измерение аналогового сигнала с датчиков температуры и расхода, преобразование в цифровой код;
- формирование управляющих сигналов на регулятор температуры, регулятор расхода;
- вывод на табло установленных значений расхода и температуры;
- обмен данными с ВУ по цифровым каналам связи R.S232, RS485.
Защита ВПО и измерительной информации от непреднамеренных и преднамеренных изменений осуществляется посредством механической защиты и с помощью специальных программных средств (средств программной разработки). Уровень защиты ВПО соответствует уровню защиты «средний» в соответствии с Р 50.2.077-2014. Идентификационные данные ВПО приведены в таблице 1.
|
Таблица 1 - Идентификационные данные ВПО | |
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование ВПО |
GDP-102 |
|
Номер версии (идентификационный номер) ВПО |
2.0 |
|
Цифровой идентификатор ВПО |
5468 |
|
Алгоритм вычисления цифрового идентификатора ВПО |
CRC-16 |
|
Примечания: 1 Номер версии ВПО должен быть не ниже указанного в таблице. 2 Значение цифрового идентификатора, относится только к файлу обозначенной в таблице версии. | |
Технические характеристики
Таблица 2 - Диапазоны массовых концентраций целевых компонентов, создаваемые генератором, пределы допускаемой относительной погрешности, в зависимости от применяемого источника микропотока (далее - ИМ) и расхода газа-разбавителя_______________
|
Целевой компонент |
Диапазон производительности ИМ, мкг/мин |
Диапазон массовых концентраций1*, мг/м3 |
Пределы допускаемой относительной погрешности2*, % |
|
Диоксид азота (NO2) |
от 0,1 до 0,9 |
от 0,07 до 3 |
±10 |
|
от 1 до 6 |
от 7 до 20 |
±8 | |
|
Сероводород (H2S) |
от 0,2 до 0,9 |
от 0,15 до 3 |
±10 |
|
от 1 до 8 |
от 0.7 до 25 (40) 3* |
±8 | |
|
Диоксид серы (SO2) |
от 0,1 до 0,9 |
от 0,07 до 3 |
±10 |
|
от 1 до 12 |
от 0,7 до 40 |
±8 | |
|
Аммиак (NH3) |
от 0,1 до 0,9 |
от 0,07 до 3 |
±10 |
|
от 1 до 6 |
от 0,7 до 20 |
±8 | |
|
Этилмеркаптан (C2H5SH) |
от 1 до 20 |
от 0,7 до 67 |
±9 |
|
Хлор (С12) |
от 0,1 до 0,9 |
от 0,07 до 3 |
±12 |
|
от 1 до 15 |
от 0,7 до 50 |
±9 | |
|
Хлористый водород (HCI) |
от 0,1 до 0,9 |
от 0,07 до 3 |
±10 |
|
от 1 до 10 |
от 0,7 до 33 |
±8 | |
|
Органические 4) вещества 1 |
от 0,1 до 0,9 |
от 0,07 до 3 |
±10 |
|
от 1 до 30 |
от 0,7 до 100 |
±8 | |
|
'* Значение массовой концентрации целевого компонента в газовой смеси на выходе генератора С, мг/м3, рассчитывается по формуле: С = -” . 1000 Q где - производительность ИМ при номинальной температуре термостатирования, приведенная в паспорте ИМ, мкг/мин; Q - расход газа-разбавителя по индикатору генератора, см ’/мин. 2* При одновременной загрузке в термостат нескольких ИМ (до 8 шт.) их производительность суммируется, при этом относительная погрешность генератора не изменяется. 3* Диапазон обеспечивается при установке в термостат двух ИМ. 4) Органические вещества - в соответствии с перечнем ИМ, проведенным в ИБЯЛ.418319.013 ТУ-2001 с пределами допускаемой относительной погрешности ИМ ±(от 5 до 7) %. | |||
Таблица 3 - Метрологические характеристики
|
Наименование характеристики |
Значение |
|
Диапазон расхода ГС на выходе генератора, приведенный к нормальным условиям (+20 °C, 101,3 кПа), см3/мин |
от 300 до 1500 |
|
Пределы допускаемой относительной погрешности установления расхода, % |
±2 |
|
Диапазон температуры термостата генератора, °C |
от +30 до +120 |
|
Пределы допускаемой абсолютной погрешности установления температуры,°C: - в диапазоне температур от +30 до +70 °C - в диапазоне температур от +70 включ. до +120 °C |
±0,2 ±0,4 |
|
Время выхода генератора на рабочий режим, мин, не более |
120 |
|
Пределы допускаемого относительного изменения расхода за 8 ч непрерывной работы после выхода на рабочий режим, % |
±2 |
|
Пределы допускаемого абсолютного изменения температуры за 8 ч непрерывной работы после выхода на рабочий режим, °C |
±0,1 |
|
Пределы допускаемого относительного изменения массовой концентрации целевого компонента в ГС на выходе генератора за 8 ч непрерывной работы после выхода на рабочий режим, % |
±3 |
Таблица 4 - Основные технические характеристики
|
Наименование характеристики |
Значение |
|
Газовый канал генератора герметичен при избыточном давлении (0,05±0,005) МПа ((0,5±0,05) кгс/см2), падение давления за 10 мин не превышает, МПа (кгс/см2) |
0,005 (0,05) |
|
Электрическое питание генераторов от сети переменного тока частотой (50+1) Гц, В |
от 174 до 253 |
|
Потребляемая мощность, ВА, не более |
150 |
|
Габаритные размеры генераторов мм, не более: - длина - ширина - высота |
550 490 150 |
|
Масса генераторов, кг, не более |
19 |
|
Степень защиты корпуса генераторов по ГОСТ 14254-2015 |
IP20 |
|
Средний срок службы, лет |
10 |
|
Средняя наработка на отказ, ч |
30000 |
|
Условия эксплуатации: - диапазон температуры окружающей среды, °C - диапазон относительной влажности, при температуре не более +25 °C без конденсации влаги, % - диапазон атмосферного давления, кПа - синусоидальная вибрация: с амплитудой смещения, мм частотой, Гц - содержание пыли, мг/м3, не более |
от +15 до +25 от 30 до 80 от 84,0 до 106,7 0,35 от 10 до 55 10 |
|
Генераторы соответствуют требованиям к электромагнитной совместимости по ТР ТС 020/2011, предъявляемым к оборудованию класса А по ГОСТ Р МЭИ 61326-1-2014 для применения в промышленной электромагнитной обстановке | |
Знак утверждения типа
наносится на титульный лист руководства по эксплуатации типографским способом и на табличку, расположенную на корпусе генератора.
Комплектность
Таблица 5 - Комплектность генератора ГДП-102
|
Наименование |
Обозначение |
Количество |
|
Генератор ГДП-102 |
ИБЯЛ.413142.002 |
1 шт. |
|
Комплект ЗИП |
- |
1 компл. ° |
|
Руководство по эксплуатации |
ИБЯЛ.413142.002 РЭ |
1 экз. |
|
Методика поверки |
МП 242-2363-2020 |
1 экз. |
|
Ведомость эксплуатационных документов |
ИБЯЛ.413142.002 ВЭ |
1 экз. |
|
Комплект эксплуатационных документов |
- |
1 экз. |
|
” Согласно ИБЯЛ.413142.002 ЗИ 2) Согласно ИБЯЛ.413142.002 ВЭ | ||
Поверка
осуществляется по документу МП 242-2363-2020 «ГСИ. Генераторы ГДП-102. Методика поверки», утвержденному ФГУП «ВНИИМ им. Д. И. Менделеева» 17 февраля 2020 г.
Основные средства поверки:
- термометр лабораторный электронный ЛТ-300 (per. № 61806-15),
- расходомер-счетчик газа РГТ-2, (per. № 51713-18),
- стандартный образец состава газовая смесь SO2/N2 (ГСО 10536-2014) в баллоне под давлением,
- газоанализатор АНКАТ-7631 Микро, модификация АНКАТ-7631 Микро-8Ог, (per. №53540-13).
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых генераторов с требуемой точностью.
Знак поверки наносится на свидетельство о поверке или на эксплуатационный документ.
Сведения о методиках (методах) измерений приведены в эксплуатационном документе.
Нормативные документы
Приказ Госстандарта от 14.12.2018 г. № 2664 «Об утверждении государственной поверочной схемы для средств измерений содержания компонентов в газовых и газоконденсатных средах»
ИБЯЛ.413142.002 ТУ Генератор ГДП-102. Технические условия
