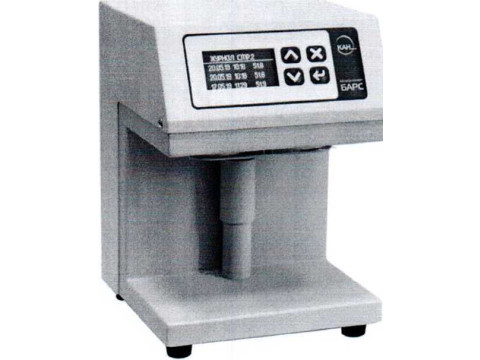

Белизномеры лабораторные "БАРС"

Назначение

Белизномеры лабораторные БАРС (далее - белизномеры) предназначены для измерений индекса белизны (зонального коэффициента отражения) муки.

Описание

Принцип действия белизномеров основан на измерении зонального коэффициента отражения в области длин волн 540±10 нм. По белизне муки оценивают сортность по ГОСТ 26361-2013 и выполняют контроль технологического процесса производства муки на предприятиях мукомольной промышленности, входной контроль качества муки на хлебопекарных предприятиях.

Белизномер выполнен в виде настольного прибора, состоящего из следующих функциональных блоков: фотометрический и механический, вычислительный, индикаторный и блок управления, источник питания.

Фотометрический и механический блок состоит из двух узлов: оптического и механического. Фотометрический узел содержит два блока, в которых установлены по три светодиода, обеспечивающих освещение рабочего поля излучением с длиной волны 540 нм под углом 45 градусов, по одному фотодиоду, регистрирующему отраженное излучение в направлении перпендикулярном к плоскости рабочего поля.

Механический узел состоит из шагового двигателя заслонки, шагового двигателя подъемного механизма кюветы. Заслонка является встроенным эталоном, обеспечивающая режим автокалибровки прибора. Значение показателя белизны хранится в памяти прибора.

Вычислительный блок выполняет оцифровку сигнала, поступающего с фотодиодов и обрабатывает информацию в соответствии с программой, хранящейся в памяти блока.

Индикаторный блок и блок управления состоят из клавиатуры и графического индикатора, отображающего режимы и результаты работы прибора.

Источник питания формирует из входного сетевого напряжения 220 В стабилизированные напряжения, необходимые для питания электронных и механических узлов прибора.

Общий вид белизномеров приведен па рисунке 1. Обозначение места нанесения знака поверки представлено на рисунке 1. Схема пломбировки белизномеров от несанкционированного доступа представлена на рисунке 2.

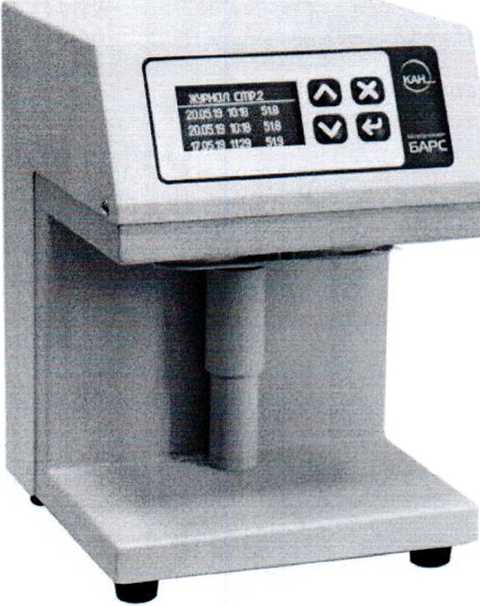

Рисунок 1 — Общий вид белизномера

Место пломбирования

Рисунок 2 - Схема пломбировки белизномеров от несанкционированного доступа

Программное обеспечение

Белизномеры имеют встроенное программное обеспечение, которое управляет работой прибора, отображает, обрабатывает, хранит и передает полученные данные.

Все ПО является метрологически значимым и выполняет следующие функции:

- управление прибором;

- установка режимов работы прибора;

- измерение параметров;

- обработка и хранение результатов измерений;

- построение градуировочных зависимостей;

- проведение диагностических тестов прибора.

Уровень защиты ПО от непреднамеренных и преднамеренных изменений соответствует уровню «высокий» по Р 50.2.077-2014.

Влияние ПО на метрологические характеристики учтено при их нормировании.

Таблица 1 - Идентификационные данные программного обеспечения

Технические характеристики

Таблица 2 - Метрологические характеристики

Таблица 3 - Основные технические характеристики

Знак утверждения типа

наносится на титульный лист руководства по эксплуатации методом компьютерной графики и на заднюю панель корпуса белизномера в виде наклейки.

Комплектность

Таблица 4 - Комплектность белизномеров

Поверка

осуществляется по документу МП-242-2348-2020 «ГСП. Белизномеры лабораторные БАРС.

Методика поверки», утвержденному ФГУП «ВНИИМ им. Д.И. Менделеева» 13.01.2020 г.

Основные средства поверки:

- набор мер белизны НМБ, модель НМБ-569 (per. № 52366-13).

Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.

Знак поверки наносится на свидетельство о поверке и (или) боковую панель белизномера, как показано на рисунке 1.

Сведения о методах измерений

приведены в эксплуатационном документе.

Нормативные документы

Приказ Госстандарта от 27 ноября 2018 г. №2516 «Государственная поверочная схема для средств измерений координат цвета и координат цветности, белизны, блеска»

ТУ 26.51.53.150-014-27520549-2019 Белизномер лабораторный БАРС. Технические условия
