Измерители прочности бетона ПОС-МГ4
| Номер в ГРСИ РФ: | РБ 03 03 7677 20 |
|---|---|
| Раздел: | Средства измерений силы и твердости [3] |
| Производитель / заявитель: | ООО «СКБ Стройприбор», г. Челябинск |
|
Описание типа РБ 03 03 7677 20 [2021-01-19]
rb-03-03-7677-20_2021-01-19.pdf
|
Скачать |
Измерители прочности бетона ПОС-МГ4 (далее по тексту - измерители) предназначены для измерений силы в процессе нагружения.
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | РБ 03 03 7677 20 |
| Наименование | Измерители прочности бетона ПОС-МГ4 |
| Год регистрации | 2020 |
| Номер сертификата | 13611 |
| Дата регистрации | 2020-07-30 |
| Срок действия | 2024-12-25 |
| Получатель сертификата | ООО "СКБ Стройприбор", г. Челябинск, Российская Федерация (RU) |
Производитель / Заявитель
ООО "СКБ Стройприбор"
Адрес: ул. Калинина, 11-Г, 454084, г. Челябинск, info@stroypribor.ru
Контакты: тел./факс (351) 790-16-13, 790-16-85, 790-16-85, info@stroypribor.ru
Поверка
| Межповерочный интервал / Периодичность поверки | 12 мес. |
| Методика поверки | Поверку проводить по МП 26.51.62.120-007-2019 "Измерители прочности бетона ПОС-МГ4. Методика поверки", утвержденной в 2019 г. |
| Признание поверки | Первичная при выпуске из производства, проводимой Челябинским ЦСМ (аттестат аккредитации - № RA.RU. 315103, шифр поверительного клейма - ГА) (НТК №07-20). |
Поверители
Скачать
|
Описание типа РБ 03 03 7677 20 [2021-01-19]
rb-03-03-7677-20_2021-01-19.pdf
|
Скачать |
Описание типа
Назначение
Измерители прочности бетона ПОС-МГ4 (далее по тексту - измерители) предназначены для измерений силы в процессе нагружения.
Описание
Принцип действия измерителей основан на преобразовании силы, приложенной к испытываемому образцу, тензометрическим преобразователем в электрический сигнал, изменяющийся пропорционально приложенной силе. Электрический сигнал регистрируется электронным блоком, где он обрабатывается, и результаты измерений в единицах силы отображаются на дисплее, передаются в память измерителя и на персональный компьютер через USB-порт.
Измерители состоят из электронного блока и силовозбудителя, в зависимости от метода испытаний силовозбудитель устанавливается в опорную плиту с двумя или тремя опорами, либо в раму. Силововозбудитель состоит из рабочего цилиндра, датчика силы и поршневого насоса. Электронный блок может встраиваться в силовозбудитель, либо соединяется с ним посредством радиоканала или кабеля с разъемом. На лицевой панели электронного блока расположены ЖК - дисплей и органы управления. Питание измерителя осуществляется от элементов питания либо от аккумулятора.
Измерители выпускаются шести модификаций, обозначение модификаций имеет следующую структуру: ПОС-ХМГ4.В.2, где
ГЮС-МГ4 - обозначение типа
X - наибольший предел измерений;
В - вариант исполнения;
Z - исполнение электронного блока.
Измерители, предназначенные для испытаний бетона методом отрыва со скалыванием и вырыва анкерных устройств, выпускаются в четырех вариантах исполнения:
О - силовозбудитель с осевым расположением рабочего цилиндра и поршневого насоса;
ОД - силовозбудитель с осевым расположением рабочего цилиндра и поршневого насоса, комплектуется датчиком перемещения, измеряющим хода штока рабочего цилиндра;
П - силовозбудитель с параллельным расположением рабочего цилиндра и поршневого насоса;
У - исполнение с усиленными опорной плитой и силовозбудителем.
Вариант исполнения СКОЛ - предназначен для испытаний бетона методом скалывания ребра и методом отрыва со скалыванием, комплектуется рамой и опорной плитой.
Вариант исполнения ПБ - предназначен для испытаний прочности ячеистого бетона методом вырыва спирального анкера.
Исполнения электронного блока:
1 - электронный блок встроен в силовозбудитель;
2 - электронный блок соединяется с силовозбудителем посредством кабеля с разъемом;
3 - электронный блок соединяется с силовозбудителем посредством радиоканала.

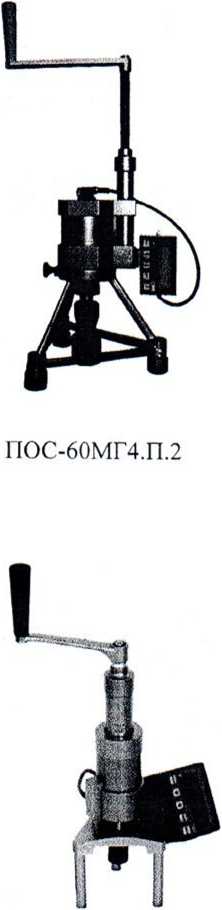

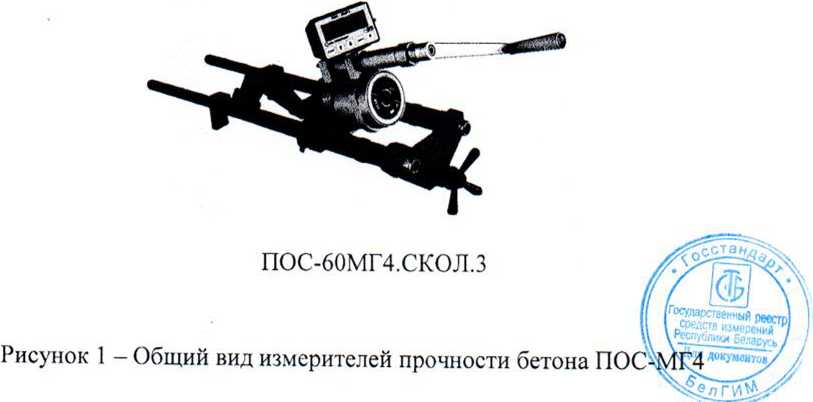

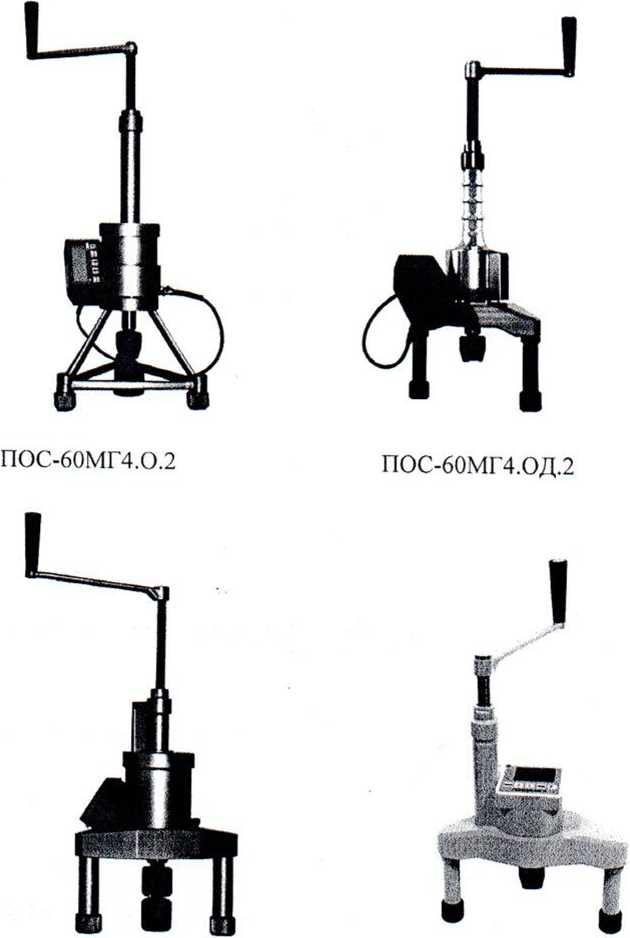

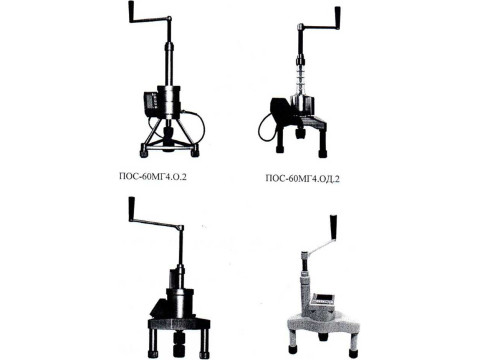

Общий вид измерителей представлен на рисунке 1.

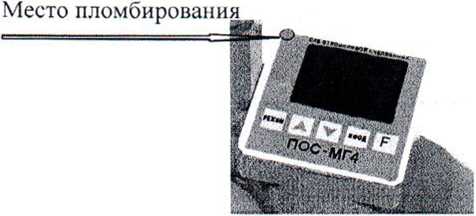

Схема пломбировки от несанкционированного доступа представлена на рисунке 2.'х
Государственный реестр! ||
I средств измерений I II
\ Peer, у блики Беларусь] Ц
\ Для документов/ //
ПОС-100МГ4.У.З
ПОС-60МГ4.П.1
ПОС-2МГ4.ПБ.2
Место пломбирования
Электронный блок исполнения 1
Электронный блок исполнения 2 и 3
Рисунок 2 - Схема пломбировки от несанкционированного доступа
Программное обеспечение
Измерители имеют встроенное программное обеспечение (ПО) (микропрограмма электронного блока с защитой от считывания и перезаписи), управляющая программа электронного блока реализует сбор, передачу, обработку, хранение и представление измерительной информации. Идентификационные данные ПО приведены в таблице 1.
Защита программного обеспечения от непреднамеренных и преднамеренных изменений соответствует среднему уровню по Р 50.2.077-2014.
Таблица 1 - Идентификационные данные программного обеспечения (ПО)
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование ПО |
POS |
|
Номер версии (идентификационный номер) ПО |
V1.01 |
|
Цифровой идентификатор ПО |
E7F9 |
Технические характеристики
Таблица 2 -
|
Наименование характеристики |
Значение |
|
Диапазон измерений силы, кН - мод. ПОС-60МГ4.СКОЛ, ПОС-60МГ4.О, ПОС-60МГ4.ОД, ПОС-60МГ4.П -мод. ПОС-ЮОМГ4.У -мод. ПОС-2МГ4.ПБ |
от 5,0 до 60,0 от 7,0 до 100,0 от 0,2 до 2,0 |
|
Пределы допускаемой основной относительной погрешности измерений силы, % |
±2 |
|
Пределы допускаемой дополнительной относительной погрешности, вызванной отклонением температуры окружающего воздуха от нормальных условий, %/10 °C |
±0,8 |
|
Нормальные условия измерений - температура окружающего воздуха. °C - относительная влажность воздуха, %, не более |
от +15 до +25 80 |
|
Диапазон показаний прочности бетона, МПа - мод. ПОС-60МГ4.СКОЛ, ПОС-60МГ4.О, ПОС-60МГ4.ОД, ПОС-60МГ4.П, ПОС-100МГ4.У - мод. ПОС-2МГ4.ПБ |
Г йа \\ от0,эдо8,0 |
парусь
И
Таблица 3 - Основные технические характеристики______________________________________
|
Наименование характеристики |
Значение |
|
Электропитание измерителей: - от элементов питания напряжением, В - от аккумуляторной батареи напряжением. В |
от 1,8 до 3,5 от 3,3 до 4,5 |
|
Потребляемая мощность, Вт, не более - с элементами питания - с аккумуляторной батареей |
0,3 0,8 |
|
Ход штока рабочего цилиндра, мм, не менее - мод. ПОС-60МГ4.СКОЛ, ПОС-60МГ4.О, ПОС-60МГ4.ОД, ПОС-60МГ4.П, ПОС-100МГ4.У - мод. ПОС-2МГ4.ПБ |
9 20 |
|
Условия эксплуатации: - температура окружающего воздуха, °C - относительная влажность воздуха, %, не более |
от -20 до +50 95 |
|
Средняя наработка на отказ, ч |
5 000 |
|
Средний срок службы, лет |
10 |
Таблица 4 - Максимальные габаритные размеры и масса
|
Обозначение модификаций |
Габаритные размеры, мм, не более |
Масса, кг, не более | ||
|
высота |
ширина |
длина | ||
|
ПОС-60МГ4.СКОЛ; ПОС-60МГ4.П |
520 |
200 |
290 |
5,5 |
|
ПОС-60МГ4.О; ПОС-60МГ4.ОД на трех опорах |
650 |
200 |
290 |
6,4 |
|
ПОС-60МГ4.О; ПОС-60МГ4.ОД на двух опорах |
620 |
230 |
250 |
4,5 |
|
ПОС-60МГ4.СКОЛ (в раме) |
360 |
150 |
740 |
10,0 |
|
ПОС-60МГ4.П.1 |
550 |
90 |
220 |
4,5 |
|
ПОС-ЮОМГ4.У |
660 |
200 |
230 |
12,4 |
|
ПОС-2МГ4.ПБ |
440 |
160 |
200 |
3,0 |
Знак утверждения типа
наносится типографским способом на титульный лист руководства по эксплуатации в центре листа, и фотохимическим способом на табличку, закрепленную на силовозбудителе измерителя.
Комплектность
Таблица 5 - Комплектность средства измерений
|
Наименование |
Кол-во |
Примечание |
|
Измеритель прочности бетона 1ЮС-МГ4 |
1 шт. | |
|
Тяга с микрометрической гайкой |
1 шт. |
кроме ПОС-60МГ4.ОД |
|
Рама (метод скалывания ребра) |
1 шт. |
для ПОС-60МГ4.СКОЛ |
|
Опорное кольцо |
1 шт. |
для ПОС-2МГ4.ПБ |
|
Анкерное устройство 0 24 мм |
1 шт. |
для всех модификаций кро-ме ПОС-2МГ4.ПБ |
|
Анкерное устройство 0 16 мм |
2 шт. | |
|
Спиральный анкер 0 8 мм |
1 шт. |
д^^ОЙМ^.ПБ |
|
Устройство для установки спирального анкера |
1 шт. |
средств измерений
Реаьопои р/г.ь
к \Ддя документов/ Z
Продолжение таблицы 5
|
Наименование |
Кол-во |
Примечание |
|
Соединительный кабель для электронного блока |
1 шт. |
исполнение 2 |
|
Руководство по эксплуатации Э 26.51.62.120-007-2019 |
1 экз. | |
|
Методика поверки МП 26.51.62.120-007-2019 |
1 экз. | |
|
Кабель связи с ПК |
1 шт. | |
|
Программное обеспечение |
1 шт. |
Поверка
осуществляется по документу МП 26.51.62.120-007-2019 «Измерители прочности бетона
ПОС-МГ4. Методика поверки», утвержденному ФБУ «Челябинский ЦСМ» 08.10.2019 г.
Основные средства поверки:
-динамометры 2-го разряда по ГОСТ 8.640-2014, основная погрешность ±0,24 %;
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик, поверяемых СИ с требуемой точностью.
Знак поверки наносится на свидетельство о поверке.
Сведения о методах измерений
приведены в эксплуатационных документах
Нормативные документы
ГОСТ 8.640-2014 ГСИ. Государственная поверочная схема для средств измерений силы ТУ 26.51.62.120-007-12585810-2019 Измеритель прочности бетона ПОС-МГ4. Технические условия
