Датчики силы ИВЭ-50-2
| Номер в ГРСИ РФ: | РБ 03 03 7672 20 |
|---|---|
| Раздел: | Средства измерений силы и твердости [3] |
| Производитель / заявитель: | АО "Предприятие В-1336", г. Пермь |
|
Описание типа РБ 03 03 7672 20 [2021-01-18]
rb-03-03-7672-20_2021-01-18.pdf
|
Скачать |
Датчики силы ИВЭ-50-2 (далее - датчики) предн
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | РБ 03 03 7672 20 |
| Наименование | Датчики силы ИВЭ-50-2 |
| Год регистрации | 2020 |
| Номер сертификата | 13606 |
| Дата регистрации | 2020-07-30 |
| Срок действия | 2024-09-12 |
| Получатель сертификата | АО "Предприятие В-1336", г. Пермь, Российская Федерация (RU) |
Производитель / Заявитель
АО "Предприятие В-1336", г. Пермь
Адрес: 614000, г.Пермь, Комсомольский проспект, 34, офис 208
Контакты: (342) 258-1336, info@v-1336.ru
Поверка
| Межповерочный интервал / Периодичность поверки | 12 мес. |
| Метрологическое обеспечение | Метрологически НЕ обеспечены в Республике Беларусь ввиду отсутствия индикатора выходного сигнала (калибратора токовой петли или амперметра постоянного тока), канатов диаметров 25, 28, 35 мм с возможностью закрепления в силовоспроизводящую машину. |
| Методика поверки | Поверку проводить по МП 204-02-2019 утвержденной в 2019 г. |
| Признание поверки | Первичная при выпуске из производства и периодическая (метрологически необеспеченных исполнений): АО "Предприятие В-1336", г. Пермь, РФ (аттестат аккредитации - №RA.RU.311539, шифр поверительного клейма - ВШЦ) (НТК № 07-20). |
Поверители
Скачать
|
Описание типа РБ 03 03 7672 20 [2021-01-18]
rb-03-03-7672-20_2021-01-18.pdf
|
Скачать |
Описание типа
Назначение
Датчики силы ИВЭ-50-2 (далее - датчики) предн
нормированный аналоговый электрический натяжения каната.
сигнал и пр
MM!
^^Гразования силы в
09 измерений силы
Описание
Принцип действия датчиков основан на изменении электрического сопротивления тензорезисторов, соединенных по мостовой схеме. Под действием прилагаемой нагрузки происходит деформация упругого элемента и, соответственно, наклеенных на него тензорезисторов, что приводит к изменению электрического сопротивления тензорезисторов и вызывает появление в диагонали моста электрического сигнала напряжения, изменяющегося пропорционально нагрузке. Далее этот сигнал преобразуется в выходной сигнал тока с помощью встроенного электронного устройства.
Конструкция датчиков включает в себя следующие основные части:
- упругий элемент с наклеенными тензорезисторами, расположенными в герметичной полости;
- опоры на концах датчика для закрепления каната;
- крепление на ложементе - тяге посередине.
Упругий элемент датчиков выполнен либо из нержавеющей, либо из легированной стали.
Датчики выпускаются в восьми модификациях имеющих различные метрологические и технические характеристики.

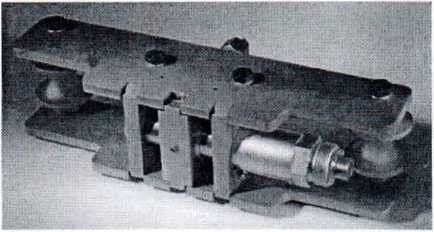

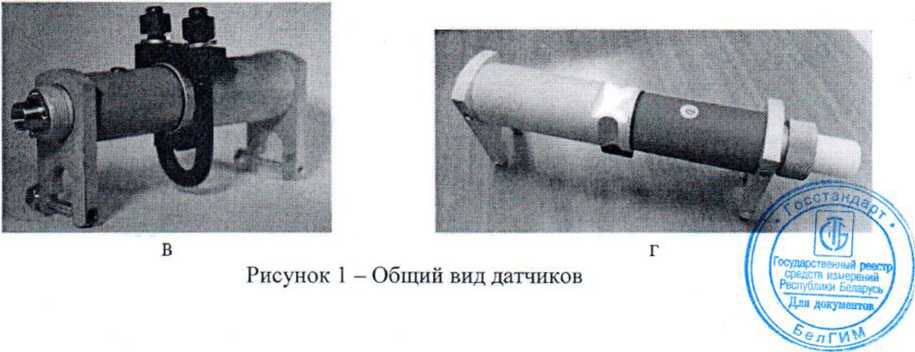

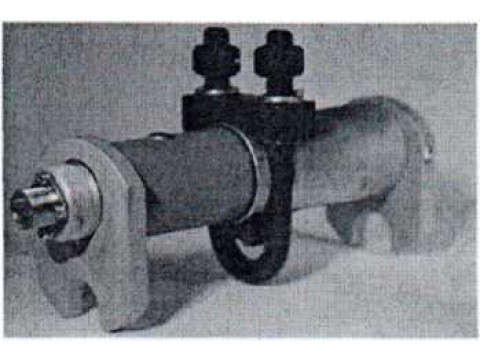

Общий вид датчиков представлен на рисунке 1 (а - модификации ИВЭ-50-2 Рном=10 тс и ИВЭ-50-2 Phom=20 тс; б - модификации ИВЭ-50-2 Рном=30 тс и ИВЭ-50-2 Рном=30 тс 32/38; в -модификации ИВЭ-50-2.4 Рном=10 тс и ИВЭ-50-2.4 Рном=20 тс; г - модификации ИВЭ-50-2.10 Рном=10 тс и ИВЭ-50-2.10 Рном = 20 тс).
а
б
Маркировочная табличка содержит следующую информацию:
товарный знак предприятия-изготовителя;
обозначение типа электрооборудования;
знак Ех с обозначением вида взрывозащиты, группы электрооборудования;
заводской номер изделия;
знак органа по сертификации и номер сертификата.
Схема пломбировки датчиков от несанкционированного доступа представлена на рисунке 2.
Место установки свинцовой пломбы
Рисунок 2 - Схема пломбировки датчиков от несанкционированного доступа
Программное обеспечение отсутствует.
Технические характеристики
Метрологические и технические характеристики датчиков приведены в таблицах 1-3.
Таблица 1 - Метрологические характеристики
|
Модификация |
Наименование характеристики | |
|
Номинальная нагрузка (Ртах),* кН |
Пределы допускаемой приведенной погрешности, % от Ртах | |
|
ИВЭ-50-2 Рном=10 тс |
100 |
±2,5 |
|
ИВЭ-50-2 Рном=20 тс |
200 | |
|
ИВЭ-50-2 Рном=30 тс |
300 | |
|
ИВЭ-50-2 Рном=30 тс 32/38 |
300 | |
|
ИВЭ-50-2.4 Рном=10 тс |
100 | |
|
ИВЭ-50-2.4 Рном=20 тс |
200 | |
|
ИВЭ-50-2 .10 Рном=10 тс |
100 | |
|
ИВЭ-50-2.10Рном=20 тс |
200 | |
* Номинальная нагрузка - максимальное значение силы натяжения каната
Таблица 2 - Основные технические
|
Наименование характеристики |
Значение |
|
Выходной сигнал, мА |
от 4 до 20 |
|
Максимальное значение силы натяжения каната, после воздействия которой сохраняются метрологические характеристики датчика, % от номинальной нагрузки |
125 |
|
Максимальная длина линии связи датчика с вторичным прибором, м |
100 |
|
Параметры электрического питания от источника постоянного тока: напряжение, В |
от 15 до 32 |
|
Условия эксплуатации: - диапазон температуры, °C - относительная влажность, %, не более |
от -40 до ±50 |
|
Маркировка взрывозащиты |
1Ех ib^f A/TS Gb, iex аодтг© |
; Таблица 3 - Габаритные размеры и масса датчиков
|
Модификация |
Габаритные размеры, мм, не более |
Масса, кг, не более | ||
|
длина |
ширина |
высота | ||
|
ИВЭ-50-2 Рном=10 тс |
290 |
140 |
80 |
6 |
|
ИВЭ-50-2 Рном=20 тс |
290 |
140 |
80 |
6 |
|
ИВЭ-50-2 Рном=30 тс |
400 |
120 |
155 |
11 |
|
ИВЭ-50-2 Рном=30 тс 32/38 |
400 |
120 |
155 |
11 |
|
ИВЭ-50-2.4 Рном=10 тс |
290 |
140 |
80 |
6 |
|
ИВЭ-50-2.4 Рном=20 тс |
290 |
140 |
80 |
6 |
|
ИВЭ-50-2 .10 Рном=10тс |
350 |
120 |
90 |
5 |
|
ИВЭ-50-2 .10 Рном=20 тс |
350 |
120 |
90 |
5 |
Знак утверждения типа
наносится на маркировочную табличку, расположенную на корпусе датчика, а также типографским способом на титульные листы эксплуатационной документации.
Комплектность
Таблица 4 — Комплектность
|
Наименование |
Обозначение |
Количество |
|
Датчик |
— |
1 шт. |
|
Кабель для подключения |
— |
1 шт. |
|
Руководство по эксплуатации, инструкция по монтажу, паспорт |
1336.91.00.00РЭ |
1 экз. |
|
Методика поверки |
МП 204-02-2019 |
1 экз. |
Поверка
осуществляется по документу МП 204-02-2019 «ГСП. Датчики силы ИВЭ-50-2. Методика поверки», утвержденному ФГУП «ВНИИМС» 28 января 2019 г.
Основные средства поверки: рабочие эталоны 1-ого, 2-ого или 3-го разрядов по ГОС I 8.640-2014.
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемого датчика с требуемой точностью.
Знак поверки наносится на свидетельство о поверке и/или в соответствующий раздел эксплуатационных документов.
Сведения о методах измерений
приведены в эксплуатационном документе.
Нормативные документы
ГОСТ 8.640-2014 «ГСП. Государственная поверочная схема для средств измерений силы»
ТУ3666-091-46777136-2006 «Датчики силы ИВЭ-50-2. Технические условия»
