Твердомеры Виккерса серии HV, HM
| Номер в ГРСИ РФ: | РБ 03 03 7165 19 |
|---|---|
| Раздел: | Средства измерений силы и твердости [3] |
| Категория: | Твердомеры |
| Производитель / заявитель: | «Mitutoyo Corporation», Япония |
|
Описание типа РБ 03 03 7165 19 [2020-01-28]
rb-03-03-7165-19_2020-01-28.pdf
|
Скачать |
Твердомеры Виккерса серии HV, НМ (далее-твердомеры) предназначены для определения твердости металлов и сплавов по шкалам Виккерса в соответствии с ГОСТ 2999-75, СТБ ИСО 6507-1-2007, устанавливающего метод измерения твердости по Виккерсу черных и цветных металлов и сплавов при нагрузках от 9,807 Н до 490,3 Н, а также в соответствии с ГОСТ 9450-76, устанавливающего метод измерения микротвердости по Виккерсу изделий и образцов из металлов, сплавов, минералов, стекол, пластмасс, полупроводников, керамики, тонких листов, фольги, пленок, гальванических, диффузионных, химически осажденных и электроосажденных покрытий при нагрузках от 0,098 Н до 4,905 Н.
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | РБ 03 03 7165 19 |
| Наименование | Твердомеры Виккерса серии HV, HM |
| Год регистрации | 2019 |
| Номер сертификата | 12820 |
| Дата регистрации | 2019-08-29 |
| Срок действия | 2024-08-29 |
| Получатель сертификата | фирма "Mitutoyo Corporation", Япония (JP) |
Производитель / Заявитель
фирма "Mitutoyo Corporation"
Адрес: 20-1, Sakado 1-Chome, Takatsuku, Kawasakishi, Kanagawa 213-0012
Контакты: Тел: 81 (044) 813-8230; Факс: 81 (044) 813-8231
Поверка
| Межповерочный интервал / Периодичность поверки | 12 мес. |
| Методика поверки | Поверка проводится по МРБ МП.2938-2019. |
Поверители
Скачать
|
Описание типа РБ 03 03 7165 19 [2020-01-28]
rb-03-03-7165-19_2020-01-28.pdf
|
Скачать |
Описание типа
Назначение
Твердомеры Виккерса серии HV, НМ (далее-твердомеры) предназначены для определения твердости металлов и сплавов по шкалам Виккерса в соответствии с ГОСТ 2999-75, СТБ ИСО 6507-1-2007, устанавливающего метод измерения твердости по Виккерсу черных и цветных металлов и сплавов при нагрузках от 9,807 Н до 490,3 Н, а также в соответствии с ГОСТ 9450-76, устанавливающего метод измерения микротвердости по Виккерсу изделий и образцов из металлов, сплавов, минералов, стекол, пластмасс, полупроводников, керамики, тонких листов, фольги, пленок, гальванических, диффузионных, химически осажденных и электроосажденных покрытий при нагрузках от 0,098 Н до 4,905 Н.
Область применения: предприятия металлургической и машиностроительной промышленности, научно-исследовательские институты и другие учебные заведения.
Описание
Принцип действия твердомеров основан на статическом вдавливании наконечника - алмазной пирамиды Виккерса, с последующим измерением длин диагоналей восстановленного отпечатка. На основе средней длины диагоналей отпечатка вычисляется твердость по Виккерсу.
Твердомеры Виккерса серии HV, НМ представлены следующими модификациями HV-110, HV-120, НМ-210, НМ-220. Каждая из модификаций может быть выполнена с управлением от встроенного сенсорного экрана или с управлением программным обеспечением, установленным на персональном компьютере.
Твердомеры представляют собой стационарное средство измерений, состоящее из жесткой рамы из литого чугуна, устройства приложения нагрузки, рабочего столика для размещения образцов и измерительного блока.
Твердомеры имеют возможность измерения твердости по шкале Кнупа (требуется дополнительный индентор по Кнупу) в соответствии с ГОСТ Р ИСО 45451-2015 (ISO 4545-1:2015), а также по шкалам Бринелля (требуются дополнительные грузы и инденторы) в соответствии с ГОСТ 9012-59 (ISO 6506-1:2014). Погрешность по шкале Кнупа и шкалам Бринелля не нормирована.
Программное обеспечение позволяет устанавливать параметры процесса измерений, проводить полный контроль процесса измерений, обрабатывать и сохранять полученные результаты, хранить в памяти результаты измерений, осуществлять перевод в другие шкалы твердости и др.
Идентификационные данные программного обеспечения (ПО) представлены в таблице 1.
Таблица 1 - Идентификационные данные программного обеспечения
|
Идентификационные данные |
Значение |
|
Модификация с управлением от встроенного сенсорного экрана | |
|
Идентификационное наименование ПО |
Display FW |
|
Номер версии ПО |
не ниже 1.001В |
|
Модификация с управлением от программного обеспечения, установленного на персональном компьютере | |
|
Идентификационное наименование ПО |
AVPAK 20 |
|
Номер версии ПО |
не ниже 2014.0002 |
Внешний вид твердомеров приведен на рисунке 1.
Место нанесения знака поверки приведено в приложении А настоящего описания типа.

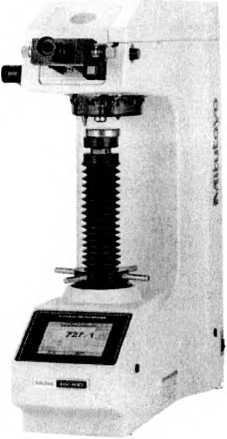

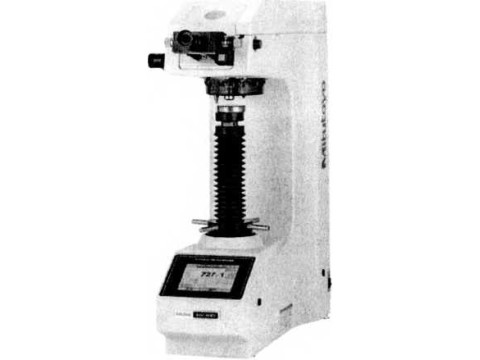

HV-110, HV-120 с управлением от встроенного сенсорного экрана

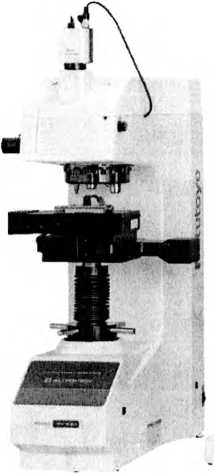

HV-110, HV-120 с управлением от программного обеспечения, установленного на персональном компьютере
/.'. -Л/ )

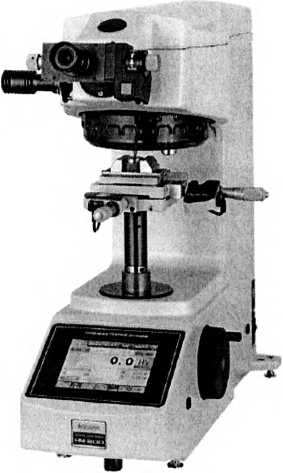

НМ-210, НМ-220 с управлением от встроенного сенсорного экрана

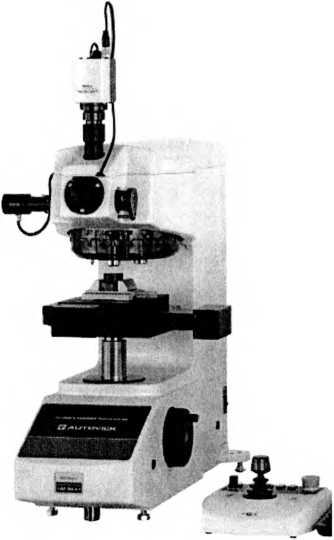

НМ-210, НМ-220 с управлением от программного обеспечения, установленного на персональном компьютере
Рисунок 1. Внешний вид твердомеров
ОСНОВНЫЕ ТЕХНИЧЕСКИЕ И МЕТРОЛОГИЧЕСКИЕ ХАРАКТЕРИСТИКИ
Основные технические и метрологические характеристики твердомеров приведены в таблицах 2-4.
Таблица 2. Характеристики нагрузок
|
Модификация твердомера |
Нагрузка, Н |
Пределы допускаемой относительной погрешности нагрузок, % | |
|
Для нагрузки >1,961 Н |
Для нагрузки от 0,09807 до 1,961 Н | ||
|
НМ-210 |
0,09807; 0,2452; 0,4903; 0,9807; 1,961; 2,942; 4,903; 9,807; 19,61 |
±1 |
±1,5 |
|
НМ-220 |
0,009807*; 0,01961*; 0,02942*; 0,04903*; 0,09807; 0,2452; 0,4903; 0,9807; 1,961; 2,942; 4,903; 9,807; 19,61 | ||
|
HV-110 |
9,807; 19,61; 29,42; 49,03; 98,07; 196,1; 294,2; 490,3 | ||
|
HV-120 |
2,942; 4,93; 9,807; 19,61; 29,42; 49,03; 98,07; 196,1; 294,2 | ||
* Нагрузки, для которых не установлены пределы допускаемой погреш н ости гм Д Zotss.
е п Г v-iX
Таблица 3. Технические и метрологические характеристики твердомеров
|
Наименование характеристики |
Значение характеристики | |
|
HV-110, HV-120 |
НМ-210, НМ-220 | |
|
Диапазон показаний, HV |
От 8 до 2000 | |
|
Пределы допускаемой относительной погрешности твердомеров |
Приведены |
в таблице 4 |
|
Пределы абсолютной погрешности оптического измерительного устройства для длин диагоналей отпечатка 0,020 d < 0,100 мм, мм |
0,001 | |
|
Пределы абсолютной погрешности оптического измерительного устройства для длин диагоналей отпечатка 0,100 < d 1 мм, мм |
0,002 | |
|
Увеличение оптического измерительного устройства, крат; -объектива; -окуляра (только для систем с окулярами) |
10 10 |
50 10 |
|
Угол между противоположными гранями алмазной пирамиды, град |
136 ±0,5 | |
|
Условия эксплуатации: - температура окружающего воздуха, °C; - относительная влажность окружающего воздуха, %, не более |
от 5 до 40 80 | |
|
Диапазон температур транспортирования и хранения,°C |
от минус 10 до плюс 50 | |
|
Напряжения питания переменного тока, В |
230±23 | |
|
Максимальная масса измеряемого образца для различных вариантов столиков, кг: - круглый (в комплекте, только для HV-110, HV-120); -позиционирующий ручной X-Y (является дополнительной опцией); -позиционирующий моторизованный X-Y (является дополнительной опцией); -позиционирующий моторизованный X-Y с блоком автофокусировки (являются дополнительной опцией) |
20 3 7 4 |
3 7 4 |
|
Максимальный размер детали, мм: - высота; - глубина |
210 170 |
133 160 |
|
Масса твердомера, кг, не более - с управлением от встроенного сенсорного экрана; - с управлением от ПО |
58 60 |
38,5 37,4 |
|
Габаритные размеры, мм, не более: - с управлением от встроенного сенсорного экрана; - с управлением от ПО |
307x627x781 405x627x875 |
315x671x595 315x586x741 |
Таблица 4. Пределы допускаемой относительной погрешности твердомеров
|
Шкалы твердости |
ч |
исла твердости, HV | ||||||||||||||
|
50 |
100 |
150 |
200 |
250 |
300 |
350 |
400 |
450 |
500 |
600 |
700 |
800 |
900 |
1000 |
1500 | |
|
Пределы допускаемой относительной погрешности при измерении | ||||||||||||||||
|
твердости, /о, (±, | ||||||||||||||||
|
HV0.01 |
10 | |||||||||||||||
|
HV0.025 |
8 |
10 | ||||||||||||||
|
HV0.05 |
6 |
8 |
9 |
10 | ||||||||||||
|
HV0.1 |
5 |
6 |
7 |
8 |
8 |
9 |
10 |
10 |
11 | |||||||
|
HV0.2 |
4 |
6 |
8 |
9 |
10 |
11 |
11 |
12 |
12 | |||||||
|
HV0.3 |
4 |
5 |
6 |
7 |
8 |
9 |
10 |
10 |
11 |
11 | ||||||
|
HV0.5 |
3 |
5 |
5 |
6 |
6 |
7 |
7 |
8 |
8 |
9 |
11 | |||||
|
HV1 |
3 |
4 |
4 |
4 |
5 |
5 |
5 |
6 |
6 |
6 |
8 | |||||
|
HV2 |
3 |
3 |
3 |
4 |
4 |
4 |
4 |
4 |
5 |
5 |
6 | |||||
|
HV5 |
3 |
3 |
3 |
3 |
3 |
3 |
3 |
3 |
3 |
4 |
4 | |||||
|
HV10; HV20 |
3 |
3 |
3 |
3 |
3 |
3 |
3 |
3 |
3 |
3 |
3 | |||||
|
HV30; HV50 |
3 |
3 |
2 |
2 |
2 |
2 |
2 |
2 |
2 |
2 |
2 | |||||
Примечания
1 Значения не указаны для случаев, когда длина диагонали отпечатка меньше 0,020 мм.
2 Для промежуточных значений пределы допускаемой погрешности могут быть получены с помощью интерполяции
Знак утверждения типа
Знак Утверждения типа наносится типографским способом на титульный лист руководства по эксплуатации твердомеров.
Комплектность
Комплект поставки определяется заказом в соответствии с технической документацией изготовителя.
Основной комплект включает:
- твердомер;
- плоский столик для образцов, 064 мм (только для HV-110, HV-120);
- защитный чехол;
- алмазный индентор по шкале Виккерса;
- объектив ЮХ, WD 11,8 мм, NA 0.28 (только для HV-110, HV-120)
- объектив 50Х, WD 2,5 мм, NA 0.5 (только для НМ-210, НМ-220)
- мера твердости 700 HV10 (только для HV-110, HV-120)
- мера твердости 700 HMV0.3 (только для НМ-210, НМ-220)
- кейс с аксессуарами;
- руководство по эксплуатации.
ТЕХНИЧЕСКИЕ ДОКУМЕНТЫ
Техническая документация фирмы «Mitutoyo Corporation», Япония.
Методика поверки МРБ МП.2938-2019. Твердомеры Виккерса серии HV,
[Государстврнный реестр] I средств измерений / \ Республики Беларусь / документой/ стр.5 из 7
Заключение
Твердомеры Виккерса серии HV, НМ соответствуют технической документации фирмы «Mitutoyo Corporation», Япония.
Твердомеры соответствуют требованиям Технического регламента Таможенного союза «Электромагнитная совместимость технических средств» ТР ТС 020/2011 и Технического регламента Таможенного союза «О безопасности низковольтного оборудования» ТР ТС 004/2011 (регистрационный номер декларации о соответствии № ЕАЭС N Rll fl-JP.HA27.B.O2512 срок действия до 03.10.2019 и № ЕАЭС N RU Д-ЗР.ВЯ01.В.31629 срок действия до 16.05.2023)
Межповерочный интервал - не более 12 месяцев.
Межповерочный интервал в сфере законодательной метрологии на территории Республики Беларусь - не более 12 месяцев.
