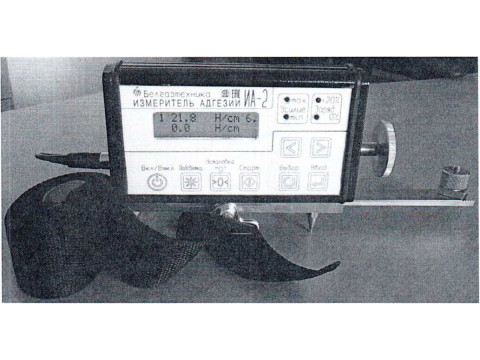

Измерители адгезии электронные ИА-2

Номер в ГРСИ РФ:	РБ 03 03 7162 19
Раздел:	Средства измерений силы и твердости [3]
Производитель / заявитель:	РУП "БЕЛГАЗТЕХНИКА", г. Минск

Скачать

Описание типа РБ 03 03 7162 19 [2019-11-25]

rb-03-03-7162-19_2019-11-25.pdf

Скачать

Нет данных о поставщике

Являетесь поставщиком? Разместите свои контакты в этом блоке! Подробнее в разделе Реклама

Измерители адгезии электронные ИА-2 (далее - прибор) предназначены для измерения адгезии (усилия прилипания) битумного или полимерного изоляционного покрытия к поверхности металлического трубопровода при контроле качества изоляционных работ в полевых и заводских условиях.

Информация по Госреестру

Основные данные
Номер по Госреестру	РБ 03 03 7162 19
Наименование	Измерители адгезии электронные ИА-2
Год регистрации	2019
Номер сертификата	12817
Дата регистрации	2019-08-29
Срок действия	2024-08-29
Получатель сертификата	РУП "БЕЛГАЗТЕХНИКА", г. Минск, Республика Беларусь (BY)

Производитель / Заявитель

РУП "БЕЛГАЗТЕХНИКА"

Адрес: ул. Гурского, 30, 220015, г. Минск

Контакты: +375 17 357-65-61 // marketing@belgastehnika.by

Поверка

Межповерочный интервал / Периодичность поверки	12 мес.
Методика поверки	Поверка проводится по МРБ МП.2932-2019.

Поверители

Скачать

Описание типа РБ 03 03 7162 19 [2019-11-25]

rb-03-03-7162-19_2019-11-25.pdf

Скачать

Описание типа

Назначение Описание ОСНОВНЫЕ ТЕХНИЧЕСКИЕ И МЕТРОЛОГИЧЕСКИЕ ХАРАКТЕРИСТИКИ Знак утверждения типа Комплектность ТЕХНИЧЕСКИЕ ДОКУМЕНТЫ Заключение

Назначение

Область применения - предприятия газовой отрасли, химической и нефтехимической промышленности, энергетики, связи и транспорта, коммунального хозяйства, а также организации, осуществляющие строительство и эксплуатацию трубопроводов.

Описание

Прибор состоит из:

- блока управления и индикации;

- блока аккумуляторов:

- датчика для измерения усилия прилипания;

- каретки;

- станины.

В состав блока управления и индикации входят;;

- символьный жидкокристаллический индикатор:

- клавиатура из 8 клавиш;

- светодиодная индикация предельного значения усилия и заряда аккумулятора

- динамик звуковой сигнализации. 'Д j

Принцип действия прибора основан на измерении усилия, поступающего с тензодатчика.

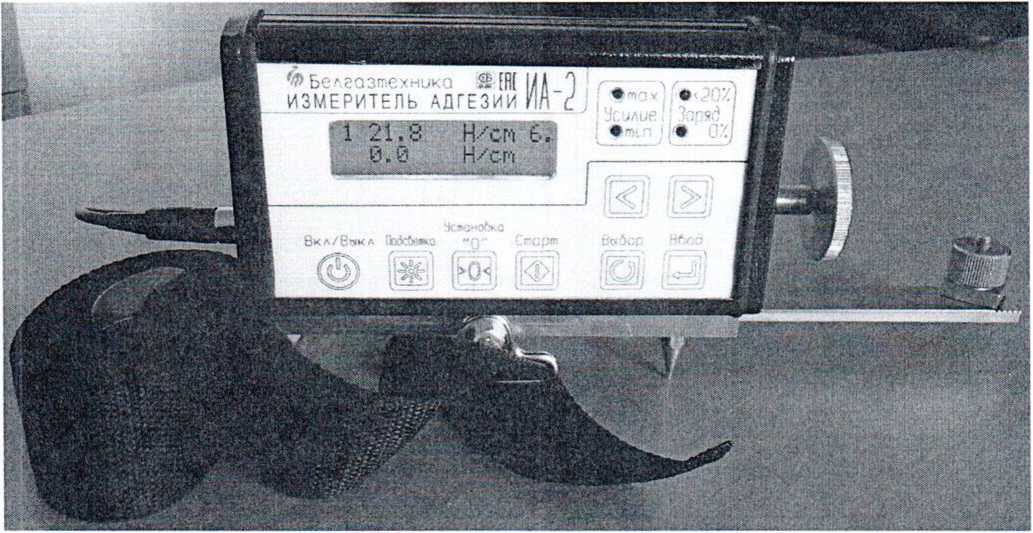

Внешний вид прибора приведен на рис.1.

Рисунок 1

Измерители адгезии электронные ИА-2 имеют встроенное программное обеспечение (далее - ПО). ПО представляет собой микропрограмму, предназначенную для обеспечения функционирования прибора на аппаратном уровне. Встроенное ПО является метрологически значимым. Установка встроенного ПО и изменение встроенного ПО доступны только для изготовителя. Сведения о встроенном ПО приведены в таблице 1.

Таблица 1

Идентификационные данные (признаки)	Значение
Идентификационное наименование ПО	14-18.4.05.300 Д12.1. Текст программы
Номер версии ПО	1.0
Контрольная сумма	D21E1D04

Схема пломбировки прибора от несанкционированного доступа с указанием мест для нанесения поверительного клейма - наклейки приведена в Приложении к описанию типа.

ОСНОВНЫЕ ТЕХНИЧЕСКИЕ И МЕТРОЛОГИЧЕСКИЕ ХАРАКТЕРИСТИКИ

Основные технические и метрологические характеристики прибора приведены в

таблице 2.

Таблица 2

Наименование и единица измерения	Значение параметра
Диапазон измерений усилия прилипания, Н	от 0 до 90
Пределы допускаемой относительной погрешности, %,	±25
Время непрерывной работы прибора после заряда батареи аккумуляторов в нормальных условиях, ч, не менее	8
Диапазон напряжения питания от встроенной батареи, В	от (2,0 + 0,1) до (2,8 + 0,14)
Ток потребления, А, не более	0,08
Габаритные размеры (длина х ширина х высота), мм, не более	270 х 120 х 140
Масса, кг, не более	2,4
Температура окружающего воздуха при эксплуатации, °C	от минус 20 до плюс 50
Температура окружающего воздуха при транспортировании, °C	от минус 30 до плюс 50
Относительная влажность воздуха при 25 °C, %, не более	98

Знак утверждения типа

Знак утверждения типа наносится на переднюю панель прибора способом, обеспечивающим ее сохранность в течение всего срока службы, и типографским способом в руководство по эксплуатации прибора.

Комплектность

Комплект поставки прибора указан в таблице 3.

Таблица 3

Наименование	Обозначение	Количество
Измеритель адгезии электронный ИА-2	14-18.4.00.000	1
Адаптер сетевой	GS12E07-P1I*	1
Зажим	11-95.6.05.00.000	1
Гайка	11-95.6.00.00.025	1
Прижим удерживающий	14-18.4.04.000	1
Нож	11-95.6.00.00.030	1
Сверло	11-95.6.09.00.000	1
Ремень удерживающий		1
Руководство по эксплуатации	14-18.4.00.000 РЭ	1
Упаковка	14-18.4.07.000	1
Методика поверки	МРБ МП. 2932 -2019
* Допускается использование других адаптеров сетевых, имеющих технические характеристики и соответствующие требованиям ТР ТС ТС 020/2011_ __ ____ _____		/ан^^ги^ны\|е 004/2011 иТР \JU II

ТЕХНИЧЕСКИЕ ДОКУМЕНТЫ

ТУ BY 100270876.201-2019 Измеритель адгезии электронный ИА-2. Технические условия;

ГОСТ 12997-84 Изделия ГСП. Общие технические условия;

ГОСТ 15150-69 Машины, приборы и технические изделия. Исполнения для различных климатических районов. Категории, условия эксплуатации, хранения и транспортирования в части воздействия климатических факторов внешней среды;

ГОСТ 14254-2015 Степени защиты, обеспечиваемые оболочками (Код IP).

МРБ МП. 2932 - 2019 Измеритель адгезии электронный ИА-2. Методика поверки.

Заключение

Измерители адгезии электронные ИА-2 соответствуют требованиям ТУ BY 100270876.201-2019, ГОСТ 12997-84, ГОСТ 15150-69, ГОСТ 14254-2015, методики поверки МРБ МП. 2932 -2019, ТР ТС 020/2011, декларация о соответствии ТР ТС 020/2011 «Электромагнитная совместимость технических средств», регистрационный номер ЕАЭС № BY/112 11.01 .ТР020 003 36912 от 31.10.2019.

Межповерочный интервал - не более 12 месяцев.

Межповерочный интервал в сфере законодательной метрологии в Республике Беларусь не более 12 месяцев.

Научно-исследовательский испытательный центр БелГИМ.

г.Минск, Старовиленский тракт, 93,тел.334-98-13

Аттестат аккредитации № BY/112 1.0025.
