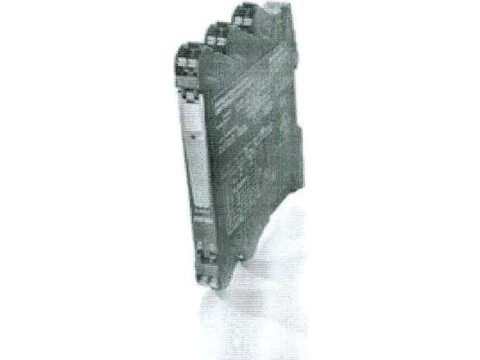

Преобразователи измерительные серии ACT

Назначение

Преобразователи измерительные серии ACT предназначены для преобразования входных аналоговых сигналов силы постоянного/переменного тока, напряжения постоянного тока, сопротивления постоянному току, сигналов от термоэлектрических преобразователей (термопар), термопреобразователей сопротивления в выходные аналоговые сигналы (напряжения постоянного тока, силы постоянного тока).

Область применения: системы автоматического регулирования и управления технологическими процессами на предприятиях химической, нефтехимической, нефтяной, целлюлозно-бумажной и других областях хозяйственной деятельности.

Описание

Принцип действия преобразователей измерительных серий ACT заключается в приеме аналоговых, импульсных, частотных и дискретных сигналов с первичных преобразователей (датчиков), их обработке и выдаче выходных сигналов требуемого вида.

Преобразователи совместно с первичными датчиками обеспечивают измерение силы постоянного/переменного тока, напряжения постоянного/переменного тока, частоты переменного тока, электрического сопротивления, температуры, гальваническое разделение входных и выходных цепей, формирование унифицированных выходных электрических сигналов, выдачу управляющих воздействий на исполнительные механизмы.

Основные узлы преобразователей: плата ввода-вывода, микропроцессор, перепрограммируемое запоминающее устройство (ППЗУ). Плата ввода-вывода воспринимает сигналы от датчиков физических величин и преобразовывает их в форму, удобную для цифровой обработки. Микропроцессором рассчитываются значения этих величин и сохраняются в памяти (ППЗУ). Он же вырабатывает сигналы управлеНй^ контроля и сигнализации.

Настройка преобразователей может осуществляться пользователем с помощью микропереключателей DIP, потенциометров или кнопок, расположенных на корпусе преобразователя или через подключение внешнего компьютера (в зависимости от модели).

Основное отличие различных серий преобразователей проявляется в использовании корпусов различного вида и размера для установки преобразователей на стандартную DIN рейку и подключения.

Преобразователи серии АСТ20 предназначены для установки на DIN рейку. Боковая проекция преобразователей данной серии одинакова, однако ширина может отличаться, в зависимости от буквы после АСТ20.

Преобразователи модификаций АСТ20Х могут использоваться в виде барьеров иск-ро- безопасности. Преобразователи АСТ20Х имеют вид взрывозащиты «II (1) G [Ex ia] НС/ПВ/НА» (II (1) D [Ex iaD]) и уровень взрывозащиты «II 3 G Ex пА пС ПС Т4». Цвет стороны, клеммы на которой подключаются к искробезопасной цепи, голубой.

Программное обеспечение преобразователей измерительных серии ACT можно разделить на встроенное ПО и внешнее ПО, устанавливаемое на персональный компьютер. Метрологически значимым программным обеспечением является встроенное ПО, которое устанавливается в энергозависимую память преобразователей в производственном цикле и в процессе эксплуатации изменению и идентификации не подлежит. Метрологические характеристики преобразователей измерительных установлены с применением встроенного ПО. Внешнее ПО (FDT/DTM, фрейм-приложение FDT версии 2.0 или выше), не влияющее на метрологические характеристики, содержит широкий спектр инструментальных средств для работы с преобразователями. Оно позволяет выполнять: конфигурирование преобразователей (выбор количества используемых измерительных каналов, диапазон измерения или воспроизведения сигналов, тип подключаемого измерительного преобразователя и др.)

Место нанесения знака поверки на эксплуатационную документацию.

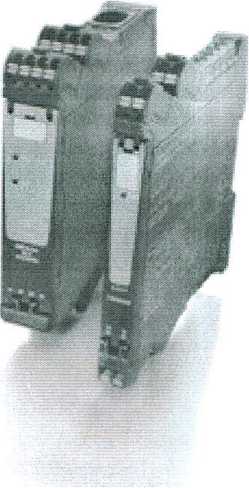

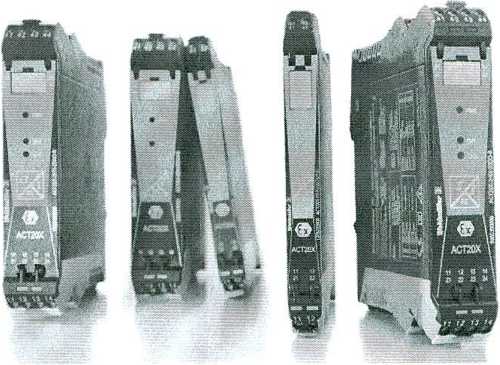

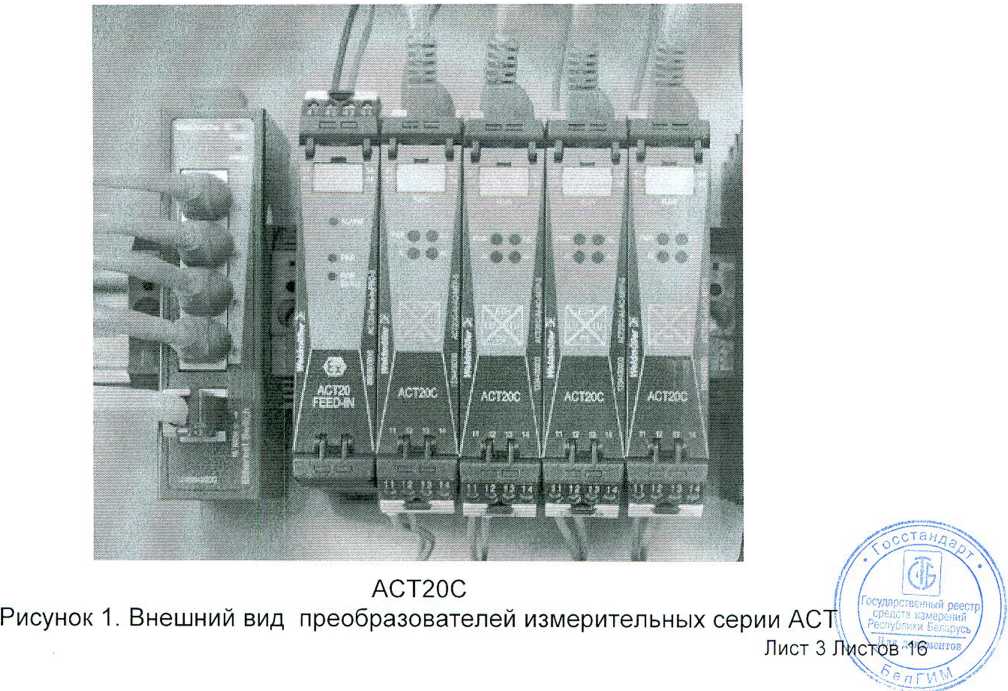

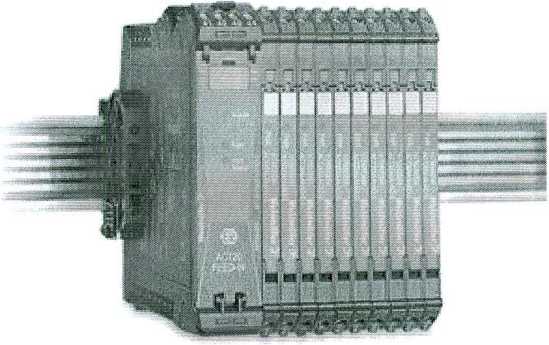

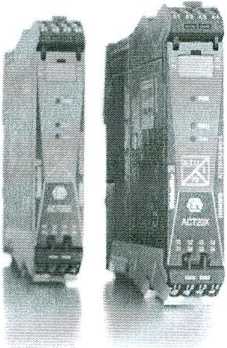

Внешний вид контроллеров представлен на рисунке 1.

АСТ20Р

АСТ20Х

АСТ20М

ОСНОВНЫЕ ТЕХНИЧЕСКИЕ И МЕТРОЛОГИЧЕСКИЕ ХАРАКТЕРИСТИКИ

Основные метрологические характеристики измерительных модулей представлены в таблицах 1-4 приложения А.

Знак утверждения типа

Знак утверждения типа наносится на титульном листе руководство по эксплуатации методом типографской печати.

Комплектность

В комплект поставки входят:

- преобразователи измерительные серии ACT (модификация и исполнение в соответствии с технической документацией фирмы-изготовителя);

- руководство по эксплуатации;

- индивидуальная упаковка.

ТЕХНИЧЕСКИЕ ДОКУМЕНТЫ

Техническая документация фирмы 'Weidmuller Interface GmbH & Со. KG" (Германия).

ГОСТ 12997-84 "Изделия ГСП. Общие технические условия".

ГОСТ 6651-2009 "Термопреобразователи сопротивления. Общие технические требования и методы испытаний".

СТБ ГОСТ Р 8.585-2004 "Термопары. Номинальные статические характеристики преобразования".

МРБ МП.2933-2019 "Преобразователи измерительные серии ACT. Методика поверки"

Заключение

Преобразователи измерительные серии ACT соответствуют технической документации фирмы "Weidmuller Interface GmbH & Со. KG" (Германия), ГОСТ 12997-84, ТР ТС 004/2011 ,ТР ТС 020/2011 (декларация соответствия №№ТС N RU Д-DE.AE14/D/21348, действительна по 16.03.2020), ТР ТС 012/2011 (сертификат соответствия №№ ТС RU С-БЕ.ГБ08.В.01200 серия RU № 0283794, выданный ОС ВО ЗАО ТИБР, действителен по 02.08.2020);

Межповерочный интервал - не более 12 месяцев;

Межповерочный интервал в сфере законодательной метрологии в Республике Беларусь - не более 12 месяцев.
