Измерители параметров электроустановок серии MI 31xx
| Номер в ГРСИ РФ: | РБ 03 13 7167 19 |
|---|---|
| Раздел: | Средства измерений электрических величин [13] |
| Производитель / заявитель: | "METREL d.d.", Словения |
|
Описание типа РБ 03 13 7167 19 [2019-11-15]
rb-03-13-7167-19_2019-11-15.pdf
|
Скачать |
Измерители параметров электроустановок серии Ml 31 хх (далее - измерители), в зависимости от модификации, предназначены для измерения напряжения переменного и постоянного тока, силы переменного и постоянного тока (в комплекте с токоизмерительными клещами), частоты переменного тока, электрического сопротивления и проверки целостности цепей, электрического сопротивления изоляции, тока и времени срабатывания устройств защитного отключения (УЗО), напряжения прикосновения, полного электрического сопротивления линии и контура, электрического сопротивления заземления.
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | РБ 03 13 7167 19 |
| Наименование | Измерители параметров электроустановок серии MI 31xx |
| Год регистрации | 2019 |
| Номер сертификата | 12822 |
| Дата регистрации | 2019-08-29 |
| Срок действия | 2024-08-29 |
| Получатель сертификата | фирма "METREL d.d", Словения (SI) |
Производитель / Заявитель
фирма "METREL d.d."
Адрес: Ljubljanska c. 77, SI-1354 Horjul, Slovenia
Контакты: Тел.: + (386) 1 755 82 00; Факс: + (386) 1 754 92 26; Email: info@metrel.si
Поверка
| Межповерочный интервал / Периодичность поверки | 12 мес. |
| Методика поверки | Поверка проводится по МРБ МП.2928-2019. |
Поверители
Скачать
|
Описание типа РБ 03 13 7167 19 [2019-11-15]
rb-03-13-7167-19_2019-11-15.pdf
|
Скачать |
Описание типа
Назначение
Измерители параметров электроустановок серии Ml 31 хх (далее - измерители), в зависимости от модификации, предназначены для измерения напряжения переменного и постоянного тока, силы переменного и постоянного тока (в комплекте с токоизмерительными клещами), частоты переменного тока, электрического сопротивления и проверки целостности цепей, электрического сопротивления изоляции, тока и времени срабатывания устройств защитного отключения (УЗО), напряжения прикосновения, полного электрического сопротивления линии и контура, электрического сопротивления заземления.
Область применения - измерители могут применяться энергетическими службами предприятий как рабочие средства измерений при проверке средств защиты от поражения человека электрическим током электроустановок.
Описание
Принцип действия измерителей в режиме измерения электрического сопротивления изоляции основан на измерении тока, протекающего через измеряемое электрическое сопротивление, при приложении испытательного напряжения постоянного тока заданной величины. Высокое испытательное напряжение формируется импульсным преобразователем из напряжения сети или батарей питания. По окончанию измерений электрического сопротивления изоляции происходит автоматический разряд объекта измерений. Принцип действия измерителей в режиме измерения малых электрических сопротивлений основан на измерении падения напряжения на испытываемом участке цепи, при пропускании через него известного тока. Измерения малых электрических сопротивлений при измерительном токе 200 мА производятся с автоматическим инвертированием полярности испытательного тока. Измерения малых электрических сопротивлений при малом измерительном токе производятся без инвертирования полярности испытательного тока. Этот режим измерения используется для проверки цепей, обладающих большой индуктивностью (электродвигатели, трансформаторы и т.д.).
Принцип работы измерителей заключается в преобразовании входного аналогового сигнала с помощью аналого-цифрового преобразователя, дальнейшей7его обработке и отображении результатов измерений на жидкокристаллическом дисплее. Измерители представляют собой многофункциональные цифровые портативные электроизмерительные приборы. Для измерения напряжения переменного тока ис-Лист 1 Листов 11 л/ пользуются детекторы истинного среднеквадратического значения. При измерении электрического сопротивления заземления испытательное напряжение переменного тока формируется встроенным генератором. При измерении параметров устройства защитного отключения (далее - УЗО) измерители генерируют медленно нарастающий дифференциальный ток до момента срабатывания выключателя, при этом измеряется величина этого тока, а также интервал времени с момента генерации тока до момента срабатывания выключателя. Измерители, в зависимости от модификации, могут быть оснащены функциями определения уровня освещенности, мощности, коэффициента мощности, уровня гармоник, коэффициента гармоник. Управление процессами измерений осуществляется при помощи встроенного микропроцессора. Измерители оснащены функцией установки текущей даты и времени.
Результаты измерений могут быть сохранены во встроенной памяти или переданы на внешний компьютер по интерфейсам связи RS-232, USB или Bluetooth. Для удобства оператора измерители могут быть оснащены съемным щупом «commander» с собственной панелью управления. Основные узлы измерителей: микропроцессор, источник тока, измеритель тока, преобразователь напряжения, устройство управления, модуль интерфейсов связи, ЖК-дисплей, источник питания. Измерители выполнены в изолированном пластиковом корпусе. На лицевой панели расположены дисплей, функциональные клавиши. На верхней панели измерителей расположены гнезда для подключения соединительных проводов, разъем для электропитания, разъемы интерфейсов RS-232, USB, разъемы для подключения токовых клещей. На задней панели измерителя находится батарейный отсек, закрытый крышкой.
Измерители могут быть выполнены в следующих модификациях: Ml 3100 SE (исполнение - Ml 3100 s), Ml 3102Н ВТ (исполнение - Ml 3102Н SE), Ml 3155 (исполнение - Ml 3152H), отличающиеся набором и диапазоном измеряемых параметров, конструкцией и функциональными возможностями.

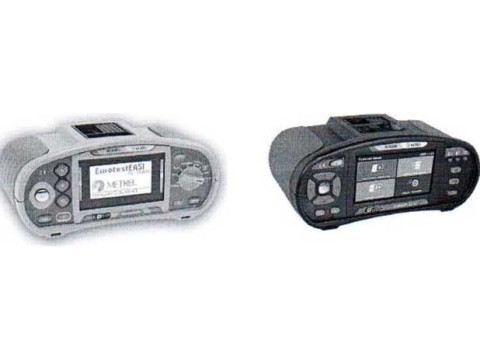

Общий вид измерителей представлен на рисунке 1. Место нанесения повери-тельного клейма-наклейки приведено на рисунке А.1 в Приложении А к описанию типа.
Ml 3155
Ml 3100 SE (Ml 3100 s) MI3152H
Ml 3102H ВТ (Ml 3102H SE)

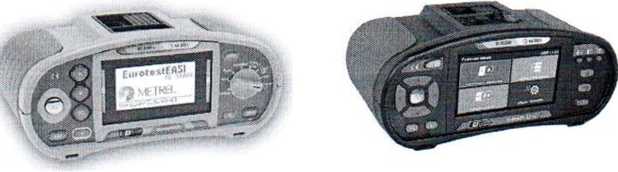

Рисунок 1 - Внешний вид измерителей
Встроенное программное обеспечение (далее - ПО) (микропрограмма) реализовано аппаратно и является метрологически значимым. Метрологические характеристики измерителей нормированы с учетом влияния встроенного ПО. Микропрограмма заносится в защищенную от записи память микропроцессора измерителей предприятием-изготовителем и недоступна для потребителя. Идентификационные данные ПО приведены в таблице 1.
Таблица 1
|
Обозначение |
Номер версии ПО |
|
Встроенное ПО | |
|
Ml 3100 SE |
2.1.65-R2-AEAC |
|
Ml 3100 s |
2.1.62-R2-AGAC |
|
Ml 3102H ВТ |
3.1.62-R2-ACAC |
|
Ml 3102H SE |
3.1.62-R2-ADAA |
|
Ml 3155 |
1.7.5.11217-ATAD |
|
Ml 3152H |
2.9.7.11747-АМАВ |
|
Прикладное ПО | |
|
MESM |
1.13.0.5339 |
|
Примечание - Допускается применение более поздних версий ПО, при условии, что метрологически значимая часть ПО останется без изменений. | |
Внешний вид измерителей представлен на рисунке 1. Место нанесения знака поверки (клейма-наклейки) указано в Приложении А.
ОСНОВНЫЕ ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
Основные технические и метрологические характеристики анализаторов приведены в таблицах 2-18.
Таблица 2 - Метрологические характеристики измерителей при измерении электрического
солротивлени я изол я ц ии
|
Диапазон измерений электрического сопротивления изоляции |
Разрешение |
Пределы допускаемой основной абсолютной погрешности |
Пределы допускаемой дополнительной абсолютной погрешности, вызванной изменением температуры в рабочих условиях |
|
1 |
2 |
3 |
4 |
|
Испытательные напряжения постоянного тока 50/100/250 В (для измерителей Ml 3155, Ml 3152Н, Ml 3102Н ВТ, Ml 3102Н SE, Ml 3100 SE, Ml 3100 s) | |||
|
от 0,00 до 19,99 МОм |
0,01 МОм |
± (0,05 RK3M + 3 е.м.р.) | |
|
от 20,0 до 99,9 МОм |
0,1 МОм |
± 0,1R„3„ |
± 0,05-Ризм |
|
от 100,0 до 199,9 МОм |
0,1 МОм |
± 0,2 RM3M | |
|
Испытательные напряжения постоянного тока 500/ (для измерителей Ml 3155, Ml 3152Н. Ml 3102Н ВТ, Ml 3102Н SE, |
1000 В Ml 3100 SE, Ml 3100 s) | ||
|
от 0,00 до 19,99 МОм |
0,01 МОм |
+ (0,05 Ризм + 3 е.м.р.) | |
|
от 20,0 до 199,9 МОм |
0,1 МОм |
± 0,05 РИзм |
± 0,05 Rh3m |
|
от 200 до 999 МОм |
1 МОм |
± 0,1 R„3M | |
|
Испытательное напряжение постоянного тока 2500 В (для измерителей Ml 3155, Ml 3152Н, Ml 3102Н ВТ. Ml 3102Н SE) | |||
|
от 0,00 до 19,99 МОм |
0,01 МОм |
± (0,05 Низы + 3 е.м.р.) | |
|
от 20,0 до 199,9 МОм |
0,1 МОм |
± 0,05 RK3M |
± 0,05;1^^-^ВТЧ. Il 1 | || |
|
от 200 до 999 МОм |
1 МОм |
±0,1 Дцзм | |
|
от 1,00 до 19,99 ГОм |
0,01 ГОм |
± 0,1 R^M | |
1ИСТОВ11
г И -г
Продолжение таблица 2
|
Диапазон измерений электрического сопротивления изоляции |
Разрешение |
Пределы допускаемой основной абсолютной погрешности |
Пределы допускаемой дополнительной абсолютной погрешности, вызванной изменением температуры в рабочих условиях |
|
1 |
2 |
3 |
4 |
|
Измерение испытательного напряжения постоянного тока на выходе (для измерителей Ml 3100 SE, Ml 3100 s) | |||
|
от 0 до 1200 В |
1 В |
± (0,03 Цизм + 3 е.м.р.) |
± (0,01 ииэм + 1 е.м.р.) |
|
Измерение испытательного напряжения постоянного тока на выходе (для измерителей Ml 3155, Ml 3152Н) | |||
|
от 0 до 2700 В |
1 В |
± (0,03-иизм + 3 е.м.р.) |
± (0,01 иизм + 1 е.м.р.) |
|
Измерение испытательного напряжения постоянного тока на выходе (для измерителей Ml 3102Н ВТ, Ml 3102Н SE) | |||
|
от 0 до 3000 В |
1 В |
± (0,03 иизн + 3 е.м.р.) |
± (0,01 иизн + 1 е.м.р.) |
|
Примечания RH3M - измеренное значение электрического сопротивления изоляции; иизм. - измеренное значение напряжения постоянного тока; е.м.р. - единица младшего разряда | |||
Таблица 3 - Метрологические характеристики измерителей при измерении электрического сопротивления изоляции, измерительный ток 200 мА______________________________
|
Диапазон измерений |
Разрешение |
Пределы допускаемой основной абсолютной погрешности |
Пределы допускаемой дополнительной абсолютной погрешности, вызванной изменением температуры в рабочих условиях |
|
Для измерителей Ml 3155, Ml 31 |
52Н. Ml 3102Н ВТ, Ml 3102Н SE. Ml 3100 SE. Ml 3100 s | ||
|
от 0,00 до 19,99 Ом |
0,01 Ом |
± (0,03R„3M + 3 е.м.р.) |
± (0,01 RM3M + 1 е.м.р.) |
|
от 20,0 до 199,9 Ом |
0,1 Ом |
± 0,05 R„3m | |
|
от 200 до 1999 Ом |
1 Ом | ||
Таблица 4 - Метрологические характеристики измерителей при измерении электрического сопротивления изоляции, измерительный ток 7 мА ____________
|
Диапазон измерений |
Разрешение |
Пределы допускаемой основной абсолютной погрешности |
Пределы допускаемой дополнительной абсолютной погрешности, вызванной изменением температуры в рабочих условиях |
|
Для измерителей Ml 3155, Ml 3152Н, Ml 3102Н ВТ, Ml 3102Н SE, Ml 3100 SE, Ml 3100 s | |||
|
от 0,00 до 19,9 Ом |
0,1 Ом |
± (0,05 RM3M + 3 е.м.р.) |
± (0,01 R„3M + 1 е.м.р.) |
|
от 20 до 1999 Ом |
1 Ом | ||
Таблица 5 - Метрологические характеристики измерителей при измерении напряжения прикосновения ______ __ ______ ____ _ __ _
|
Диапазон измерений |
Разрешение |
Пределы допускаемой основной абсолютной погрешности |
Пределы допускаемой дополнительной абсолютной погрешности, вызванной изменением температуры в рабочих условиях |
|
Для измерителей Ml 3155, Ml 3152Н, Ml 3102Н ВТ, Ml 3102Н SE, |
Ml 3100 SE, Ml 3100 s | ||
|
от 0,0 до 19,9 В |
0,1 В |
± (0.15- 1)изм + 10 е.м.р.) |
+ (0,01UM3M+ 1 е.м.р.) |
|
от 20,0 до 99,9 В |
± 0,15 иизм | ||
Таблица 6 - Метрологические характеристики измерителей в режиме измерения действующего
|
значения силы тока срабатывания уст |
ройств защитного отключения | |||
|
Номинальный ток срабатывания УЗО |
Диапазон измерений |
Разрешение |
Пределы допускаемой основной абсолютной погрешности |
Пределы допускаемой дополнительной абсолютной погрешности, вызванной изменением температуры в рабочих условиях |
|
УЗО типа АС (для измерителей Ml 3155, Ml 3152Н, Ml 3102Н ВТ, Ml 3102Н |
SE, Ml 3100 SE, Ml 3100 S) | |||
|
10 мА |
от 2 мА до 11 мА |
0,5 мА |
± 1 мА |
± (0,01 1иэм + 1 е.м.р.) |
|
30 мА |
от 6 мА до 33 мА |
1,5 мА |
± 3 мА | |
|
100 мА |
от 20 мА до 110 мА |
5 мА |
± 10 мА | |
|
300 мА |
от 60 мА до 330 мА |
15 мА |
± 30 мА | |
|
500 мА |
от 100 мА до 550 мА |
25 мА |
± 50 мА | |
|
1000 мА |
от 200 мА до 1100 мА |
50 мА |
± 100 мА | |
|
УЗО типа А (для измерителей Ml 3155, Ml 3152Н, Ml 3102Н ВТ, Ml 3102Н SE, Ml 3100 SE, Ml 3100 s) | ||||
|
10 mA |
от 2 мА до 22 мА |
0,5 мА |
± 1 мА |
± (0,01 -1ИЗм + 1 е.м.р.) |
|
30 mA |
от 6 мА до 45 мА |
1,5 мА |
± 3 мА | |
|
100 mA |
от 20 мА до 150 мА |
5 мА |
± 10 мА | |
|
300 mA |
от 60 мА до 450 мА |
15 мА |
± 30 мА | |
|
500 mA |
от 100 мА до 750 мА |
25 мА |
± 50 мА | |
|
УЗО типа В (для измерителей Ml 3155) | ||||
|
10 мА |
от 2 мА до 22 мА |
0,5 мА |
± 1 мА |
± (0,01 1Изм + 1 е.м.р.) |
|
30 мА |
от 6 мА до 66 мА |
1,5 мА |
± 3 мА | |
|
100 мА |
от 20 мА до 220 мА |
5 мА |
± 10 мА | |
|
300 мА |
от 60 мА до 660 мА |
15 мА |
± 30 мА | |
|
500 мА |
от 100 мА до 1100 мА |
25 мА |
± 50 мА | |
|
Примечание - |
изм - измеренное значение силы тока | |||
Таблица 7 - Метрологические характеристики измерителей при измерении времени срабатывания устройств защитного отключения
|
Диапазон измерений |
Разрешение |
Пределы допускаемой основной абсолютной погрешности |
Пределы допускаемой дополнительной абсолютной погрешности, вызванной изменением температуры в рабочих условиях |
|
Для измерителей Ml 3155, Ml 3152Н, Ml 3102Н ВТ, Ml 3102Н SE, Ml 3100 SE, Ml 3100 s | |||
|
от 0,0 до 40,0 мс |
0,1 мс |
± 1 мс |
± (0,01 tM3M + 1 е.м.р.) |
|
от 0,0 до 1000 мс |
0,1 мс |
± 3 мс | |
|
Примечание - 1изм - измеренное значение времени срабатывания | |||
Таблица 8 - Метрологические характеристики измерителей при измерении полного электрического сопротивления контура, без блокировки срабатывания УЗО
|
Диапазон измерений |
Разрешение |
Пределы допускаемой основной абсолютной погрешности |
Пределы допускаемой дополнительной абсолютной погрешности, вызванной изменением температуры в рабочих условиях |
|
Для измерителей Ml 3155 | |||
|
от 0,00 до 9,99 Ом |
0,01 Ом |
± (0,03RM3M + з е.м.р.) |
± (0,01 RM3M + 1 е.м.р.) |
|
от 10,0 до 99,9 Ом |
0,1 Ом | ||
|
от 100 до 999 Ом |
1 Ом |
± 0,1 RM3M | |
|
от 1,00 до 9,99 кОм |
10 Ом | ||
|
Для измерителей Ml 3152Н, Ml 3102Н ВТ, Ml 3102Н SE, IV |
I 3100 SE, Ml 3100 s | ||
|
от 0,00 до 9,99 Ом |
0,01 Ом |
± (0,05 RH3M + 5 е.м.р.) |
± (0,01 R„3M + 1 е^р.) <.\ 1 Млс-с'-Т-;--' ) П 1 Реестт,! 1 V. \-Т ^7 II |
|
от 10,0 до 99,9 Ом |
0,1 Ом | ||
|
ОТ 100 ДО 999 Ом |
1 Ом |
± 0,1 RM3M | |
|
от 1,00 до 9,99 кОм |
10 Ом | ||
•Cg г и
Таблица 9 - Метрологические характеристики измерителей при измерении полного электрического сопротивления контура, с блокировкой срабатывания УЗО______
|
Диапазон измерений |
Разрешение |
Пределы допускаемой основной абсолютной погрешности |
Пределы допускаемой дополнительной абсолютной погрешности, вызванной изменением температуры в рабочих условиях |
|
Для измерителей Ml 3155, Ml 3152Н, Ml 3102Н ВТ, Ml 3102Н SE. Ml 3100 SE. Ml 3100 s | |||
|
от 0,00 до 9,99 Ом |
0,01 Ом |
± (0,05 R„3M + Ю е.м.р.) |
± (0,01 РИзм + 1 е.м.р.) |
|
от 10,0 до 99,9 Ом |
0,1 Ом | ||
|
от 100 до 999 Ом |
1 Ом |
±0,1 Rn3M | |
|
от 1,00 до 9,99 кОм |
10 Ом | ||
Таблица 10 - Метрологические характеристики измерителей при измерении полного электрического сопротивления линии _____ __________
|
Диапазон измерений |
Разрешение |
Пределы допускаемой основной абсолютной погрешности |
Пределы допускаемой дополнительной абсолютной погрешности, вызванной изменением температуры в рабочих условиях |
|
Для измерителей Ml 3155 | |||
|
от 0,00 до 9,99 Ом |
0,01 Ом |
± (0,03 RM3M + 3 е.м.р.) |
± (0,01 RM3M + 1 е.м.р.) |
|
от 10,0 до 99,9 Ом |
0,1 Ом | ||
|
от 100 до 999 Ом |
1 Ом |
±0,1 Rn3M | |
|
от 1,00 до 9,99 кОм |
10 Ом | ||
|
Для измерителей Ml 3152Н, Ml 3102Н ВТ, Ml 3102Н SE, Ml 3100 SE. Ml 3100 s | |||
|
от 0,00 до 9,99 Ом |
0,01 Ом |
± (0,05-RM3M + 5 е.м.р.) |
± (0,01 Ризм + 1 е.м.р.) |
|
от 10,0 до 99,9 Ом |
0,1 Ом | ||
|
от 100 до 999 Ом |
1 Ом |
J. Л 1 D | |
|
от 1,00 до 9,99 кОм |
10 Ом |
± U, 1 кизм | |
Таблица 11 - Метрологические характеристики измерителей при измерении электрического
с о противления провода защитного заземления РЕ, без бло к и ровки сра бат ывания УЗО_________
|
Диапазон измерений |
Разрешение |
Пределы допускаемой основной абсолютной погрешности |
Пределы допускаемой дополнительной абсолютной погрешности, вызванной изменением температуры в рабочих условиях |
|
Для измерителей |
Ml 3152Н, Ml 3102Н ВТ, Ml 3155, Ml 3100 SE | ||
|
от 0,00 до 19,99 Ом |
0,01 Ом |
± (0,05 R„3M + 5 е.м.р.) |
± (0,01 R^ + 1 е.м.р.) |
|
от 20,0 до 99,9 Ом |
0,1 Ом | ||
|
от 100,0 до 199,9 Ом |
0,1 Ом |
± 0,1RMM | |
|
от 200 до 1999 Ом |
1 Ом | ||
Таблица 12 - Метрологические характеристики измерителей при измерении электрического
сопротивления провода защитного заземления РЕ, с блокировкой срабатывания УЗО _____
|
Диапазон измерений |
Разрешение |
Пределы допускаемой основной абсолютной погрешности |
Пределы допускаемой дополнительной абсолютной погрешности, вызванной изменением температуры в рабочих условиях |
|
Для измерителей Ml 3152Н, Ml 3102Н ВТ. Ml 315= |
, Ml 3100 SE | ||
|
от 0,00 до 19,99 Ом |
0,01 Ом |
± (0,05 R„3M + 10 е.м.р.) |
± (0,01 Rh3M + 1 е.м.р.) |
|
от 20,0 до 99,9 Ом |
0,1 Ом | ||
|
от 100,0 до 199,9 Ом |
0,1 Ом |
±0,1 R«3M | |
|
от 200 до 1999 Ом |
1 Ом | ||
Таблица 13 - Метрологические характеристики измерителей при измерении электрического сопротивления заземления 3-х проводным методом________________________
|
Диапазон измерений |
Разрешение |
Пределы допускаемой основной абсолютной погрешности |
Пределы допускаемой дополнительной абсолютной погрешности, вызванной изменением температуры в рабочих условиях |
|
Для измерителей Ml 3155, Ml 3152Н, Ml 3102Н ВТ, Ml 3102Н SE, Ml 3100 SE, Ml 3100 s | |||
|
от 0,00 до 19,99 Ом |
0,01 Ом |
± (0,05 RM3M + 5 е.м.р.) |
± (0,01 R„3M + 1 е.м.р.) |
|
от 20,0 до 199,9 Ом |
0,1 Ом | ||
|
от 200 до 9999 Ом |
1 Ом | ||
Таблица 14 - Метрологические характеристики измерителей при измерении электрического сопротивления заземления методом двух клещей_____________________
|
Диапазон измерений |
Разрешение |
Пределы допускаемой основной абсолютной погрешности |
Пределы допускаемой дополнительной абсолютной погрешности, вызванной изменением температуры в рабочих условиях |
|
Для измерителей Ml 3155, Ml 3152Н, Ml 3102Н ВТ | |||
|
от 0,00 до 19,99 Ом |
0,01 Ом |
± (0,1 RM3M + 10 е.м.р.) |
± (0,01 RM3M + 1 е.м.р.) |
|
от 20,0 до 30,0 Ом |
0,1 Ом |
± 0,2 RM3M | |
|
от 30,1 до 39,9 Ом |
1 Ом |
± 0,3'R„3M | |
Таблица 15 - Метрологические характеристики измерителей при измерении постоянного и переменного тока
|
Диапазон измерений |
Частота переменного тока |
Разрешение |
Пределы допускаемой основной абсолютной погрешности |
Пределы допускаемой дополнительной абсолютной погрешности, вызванной изменением температуры в рабочих условиях |
|
Для измерителей Ml 3155, Ml 3152Н, Ml 3102Н ВТ, Ml 3102Н SE, Ml 3100 SE, Ml 3100 s | ||||
|
от 0 до 550 В |
Постоянный от 14 до 500 Гц |
1 В |
± (0,02 11изм + 2 е.м.р.) |
± (0,01 иизм + 1 е.м.р.) |
Таблица 16 - Метрологические характеристики измерителей при измерении частоты переменного тока
|
Диапазон измерений |
Разрешение |
Пределы допускаемой основной абсолютной погрешности |
Пределы допускаемой дополнительной абсолютной погрешности, вызванной изменением температуры в рабочих условиях |
|
Для измерителей Ml 3155, М |
3152Н, Ml 3102Н ВТ, Ml 3102Н SE, Ml 3100 SE, Ml 3100 s | ||
|
от 0,00 до 9,99 Гц |
0,01 Гц |
± (0,02fM3M + 1 е.м.р.) |
± (0,01 Тизм + 1 е.м.р.) |
|
от 10,0 до 499,9 Гц |
0,1 Гц | ||
Примечание - fM3M - измеренное значение частоты переменного тока
Таблица 17 - Метрологические характеристики измерителей при измерении силы переменного тока частотой 50 Гц и силы постоянного тока
|
Диапазон измерений |
Разрешение |
Пределы допускаемой основной абсолютной погрешности |
Пределы допускаемой дополнительной абсолютной погрешности, вызванной изменением температуры в рабочих условиях |
|
С токоизмерительными клещами А1018 (Для измерителей Ml 3155, Ml 3152Н, Ml 3102Н ВТ. Ml 3102Н SE) | |||
|
от 0,0 до 99,9 мА |
0,1 мА |
+ (0,05 1изм + 5 е.м.р.) |
± (0,01 1изм + 1 е.м.р.) |
|
от 100 до 999 мА |
1 мА |
± (0,03 1изм + 3 е.м.р.) | |
|
от 1,00 до 19,99 А |
0,01 А |
+ 0,031изм | |
|
С токоизмерительными клещами А1391, диапазон 40 А (Для измерителей Ml 3155, Ml 3152Н, Ml 3102Н ВТ) | |||
|
от 0,00 до 1,99 А |
0,01 А |
± (0,03- 1изм + 3 е.м.р.) |
± (0,01 1ИЭМ + 1 е.м.р.) |
|
от 2,00 до 19,99 А |
0,01 А |
— 0,03- 1изм. | |
|
от 20,0 до 39,9 А |
0,1 А |
± 0,03 1изм | |
|
С токоизмерительными клещами А1391, диапазон 300 А (Для измерителей Ml 3155, Ml 3152Н, Ml 3102Н ВТ) | |||
|
от 40,0 до 299,9 А |
0,1 А |
± (0,03 1изм + 5 е.м.р.) |
± (0,01 1иэм + 1 е.м.р.) |
Таблица 18 - Технические характеристики измерителей
|
Характеристика |
Значение |
|
Напряжение источника питания постоянного тока, В: - Ml 3155 -Ml 3152Н - Ml 3102Н ВТ, Ml 3102Н SE -Ml 3100 SE, Ml 3100 s |
7,2 7,2 9,0 9,0 |
|
Габаритные размеры, мм, не более: - Ml 3155 -Ml 3152Н - Ml 3102H ВТ, Ml 3102H SE - Ml 3100 SE, Ml 3100 s |
252x165x111 230x103x115 230x103x115 230x103x115 |
|
Масса, кг, не более: - Ml 3155 - Ml 3152H (без элементов питания) - Ml 3102Н ВТ, Ml 3102Н SE (без элементов питания) - Ml 3100 SE, Ml 3100 s (без элементов питания) |
1,78 1,30 1,30 1,30 |
|
Нормальные условия измерений: - температура окружающего воздуха, °C |
от 10 до 30 |
|
Рабочие условия измерений: - температура окружающего воздуха, °C - относительная влажность воздуха, % |
от 0 до 40 до 95 без конденсации |
Знак утверждения типа
Знак утверждения типа наносится на эксплуатационную документацию методом типографической печати.
Комплектность
Комплект поставки измерителей определяется заказом в соответствии с технической документацией фирмы "METREL d.d.", Словения.
Основной комплект поставки приведен в таблице 19.
Таблица 19
|
Состав комплекта |
Ml 3155 |
Ml3152Н |
Ml 3102Н ВТ |
Ml 3102Н SE |
Ml 3100 SE |
Ml 3100 s |
|
Измеритель |
1 ШТ. |
1 ШТ. |
1 ШТ. |
1 ШТ. |
1 шт. |
1 шт. |
|
Сумка для переноски |
1 ШТ. |
1 ШТ. |
1 ШТ. |
1 шт. |
1 шт. |
1 шт. |
|
Набор для измерения сопротивления заземления 3-проводный |
1 ШТ. |
1 ШТ. |
1 ШТ. |
1 шт. |
- |
- |
|
Щуп «commander» |
- |
- |
1 ШТ. |
- |
- |
- |
|
Кабель с вилкой |
1 шт. |
- |
1 ШТ. |
1 шт. |
1 шт. |
1 шт. |
|
Кабель измерительный трехпроводной 1,5 м |
1 шт. |
1 шт. |
1 шт. |
1 шт. |
1 шт. |
1 шт. |
|
Кабель измерительный двухпроводной 1,5 м на напряжение 2,5 кВ |
1 шт. |
1 шт. |
1 шт |
1 шт. |
- |
- |
|
Кабель измерительный четырёхпроводной 1,5 м |
1 шт. |
- |
- |
- |
- |
- |
|
Щуп измерительный (пробник) |
4 шт. |
3 шт. |
3 шт. |
3 шт. |
3 шт. |
3 шт. |
|
Зажим типа «крокодил» |
6 шт. |
3 шт. |
3 шт. |
3 шт. |
3 шт. |
3 шт. |
|
Ремень для переноски |
1 шт. |
1 шт. |
1 шт. |
1 шт. |
1 шт. |
1 шт. |
|
Кабель USB |
1 шт. |
1 шт. |
1 шт. |
1 шт. |
1 шт. |
- |
|
Кабель RS-232 - PS/2 |
- |
1 шт. |
1 шт. |
1 шт. |
1 шт. |
- |
|
Аккумуляторная батарея |
1 шт. |
- |
- |
- |
- |
- |
|
Аккумулятор типоразмера АА |
- |
6 шт. |
6 шт. |
6 шт. |
6 шт. |
6 шт. |
|
Сетевой адаптер |
1шт. |
1шт. |
1шт. |
1 шт. |
1шт. |
1шт. |
|
Компакт-диск с технической документацией и программным обеспечением |
1шт. |
1шт. |
1шт. |
1шт. |
1шт. |
1шт. |
|
Руководство по эксплуатации |
1шт. |
1шт. |
1шт. |
1шт. |
1шт. |
1шт. |
ТЕХНИЧЕСКИЕ ДОКУМЕНТЫ
Техническая документация фирмы "METREL d.d.", Словения.
МРБ МП.2928-2019 "Измерители параметров электроустановок серии Ml 31 хх. Методика поверки".
Заключение
Измерители параметров электроустановок серии Ml 31 хх соответствуют требованиям документации фирмы "METREL d.d." (Словения), ТР ТС 004/2011, ТР ТС 020/2011 (декларация соответствия № ЕАЭС N RU fl-SI.YHA78.В.01795/19 до 11.02.2022).
Межповерочный интервал - не более 12 месяцев.
Межповерочный интервал в сфере законодательной метрологии в Республике Беларусь - не более 12 месяцев.
Научно-исследовательский центр БелГИМ
г. Минск, Старовиленский тракт, 93, тел. 334-98-13
Аттестат аккредитации № BY 112 1.0025
Смотрите также
