Спектрофлуориметры СМ 2203

Назначение

Спектрофлуориметры СМ 2203 (далее по тексту - спектрофлуориметры) предназначены для:

- в режиме работы спектрофлуориметра (в дальнейшем - в режиме спектрофлуо-риметра) для измерений и регистрации спектров испускания и возбуждения флуоресценции веществ, а также для определения концентрации веществ флуориметрически-ми методами в жидких и твердых образцах в области спектра 220 - 820 нм;

- в режиме работы спектрофотометра (в дальнейшем - в режиме спектрофотометра) для измерений и регистрации спектров пропускания и поглощения веществ, а также для измерения оптической плотности, коэффициента пропускания и определения концентрации веществ фотометрическими методами в жидких и твердых прозрачных образцах в области спектра 220 - 1000 нм.

Спектрофлуориметры являются универсальными приборами для применения во всех областях, использующих флуориметрические и фотометрические методы исследования.

Область применения - физика, экология, биотехнология, химия, биохимия, фармакология, токсикология и другие области, использующие флуориметрические и фотометрические методы исследования.

Описание

Принцип работы в режиме спектрофлуориметра основан на выделении узких участков спектра и спектральном сканировании как возбуждающего, так и испускаемого (флуоресцентного), излучения посредством монохроматоров и последующей автоматической регистрацией, измерением и обработкой спектров возбуждения и испускания.

В режиме спектрофотометра в основу работы положен принцип измерения на определенной длине волны отношения светового потока I, прошедшего чер^^гррдрдуемый образец, к световому потоку 10 в отсутствии исследуемого образца.

Величина Т = (I /10) х 100% называется коэффициентом пропускания.ббразца (выражается в %).                                               Т           J

Величина D = lg (l0 /1) называется оптической плотностью образца (выражается в белах (Б)).

Внешний вид спектрофлуориметра приведен на рисунке 1.

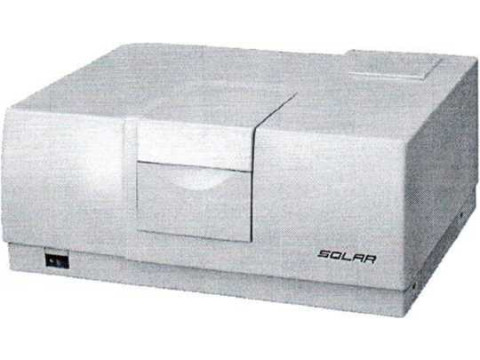

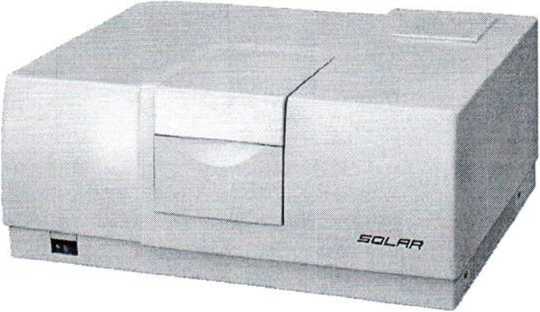

Рисунок 1 - Внешний вид спектрофлуориметра СМ 2203

Конструктивно спектрофлуориметры выполнены в виде моноблока. На передней панели нижнего кожуха спектрофлуориметров расположен сетевой выключатель со световой индикацией включенного положения.

На задней панели нижнего кожуха спектрофлуориметров в левой части расположены: разъем «RS 232» для подключения персонального компьютера, два держателя с плавкими вставками номиналом 4 А и вилка для подключения съемного сетевого шнура. В правой части расположен съемный держатель воздушного фильтра. Воздушный фильтр предназначен для уменьшения запыления колбы ксеноновой лампы при ее охлаждении воздушным потоком в процессе работы.

В центральной верхней части спектрофлуориметров расположено кюветное отделение с откидывающейся крышкой. Внутри кюветного отделения расположен термостатируемый держатель кювет.

Держатель кювет обеспечивает термостатирование кюветы (образца) в диапазоне температур от 20 до 50 °C.

Тип монохроматоров возбуждения и регистрации - двойной со сложением дисперсии.

Относительное отверстие монохроматоров возбуждения и регистрации - не менее 1 : 3,5.

Управление работой спектрофлуориметров осуществляется с помощью программного обеспечения с внешнего персонального компьютера.

Идентификационные данные метрологически значимой части программного обеспечения спектрофлуориметров указаны в таблице 1.

Таблица 1 - Идентификационные данные программного обеспечения

Место нанесения знака поверки приведено в приложении А типа.

ОСНОВНЫЕ ТЕХНИЧЕСКИЕ И МЕТРОЛОГИЧЕСКИЕ ХАРАКТЕРИСТИКИ

1 Спектральный диапазон измерений:

- в режиме спектрофлуориметра - от 220 до 820 нм;

- в режиме спектрофотометра - от 220 до 1000 нм.

2 Выделяемый спектральный интервал монохроматоров возбуждения и регистрации - от 1 до 10 нм.

3 Минимальный шаг спектрального сканирования монохроматоров возбуждения и регистрации - 0,1 нм.

4 Пределы Дрл допускаемой абсолютной погрешности установки заданной длины волны монохроматора возбуждения ±2,0 нм, монохроматора регистрации — ±1,0 нм.

о [дх]

5 Предел 1 L J допускаемого среднего квадратического отклонения (далее -СКО) случайной составляющей погрешности установки заданной длины волны монохроматоров возбуждения и регистрации составляет 0,2 нм.

6 Диапазон измерений коэффициента пропускания в режиме спектрофотометра -от 1 до 100 %.

7 Диапазон измерений оптической плотности в режиме спектрофотометра -от 0 до 2 Б.

8 Пределы APD допускаемой абсолютной погрешности при измерении оптической плотности, Б, в режиме спектрофотометра определяются по формуле

\pD = ±(0,005 + 0,05 D),                          (1)

где D - действительное значение оптической плотности, Б.

9 Предел

cp|AD

допускаемого СКО случайной составляющей погрешности при

измерении оптической плотности, Б, в режиме спектрофотометра определяется по

формуле

стДа/о] = 0,002 +0,015-D,

(2)

где D - действительное значение оптической плотности, Б.

10 Диапазон измерения температуры в термостатируемом держателе кювет в рабочих условиях эксплуатации - от плюс 20 до плюс 50 °C.

11 Допускаемая абсолютная погрешность измерения температуры в термостатируемом держателе кювет должна быть не более ± 0,5 °C в диапазоне от 25 до 40, в остальном диапазоне - не более ± 1,0 °C.

12 Диапазон измерений массовой концентрации фенола в воде в режиме спектрофлуориметра - от 0,02 до 8,0 мг/дм3.

13 Пределы АРС допускаемой абсолютной погрешности при измерении массовой концентрации фенола в воде, мг/дм3, в режиме спектрофлуориметра в диапазоне концентраций от 0,02 до 0,2 мг/дм"1 составляют 0,04 мг/дм3, а в диапазоне концентраций свыше 0,2 мг/дм3 - определяются по формуле

Д/?С = ± (0,004 + 0,2 • С)                            (3)

где С - действительное значение массовой концентрации фенола в воде, мг/дмд.

14 Предел        допускаемого СКО случайной составляющей погрешности при

измерении массовой концентрации фенола в воде, мг/дм3, в режиме спектрофлуориметра в диапазоне концентраций от 0,02 до 8,0 мг/дм3 определяется по формуле .,

ст,, [дс] = 0,001 + 0,05 ■ С,             //Ип(4)

II Государственный реестр] || и 1 средств измерений / /! \\ \ Республики Беларусь 1 П 'Х \Для докужмтов/ // xQmctJMWtob 7

15 Уровень мешающего излучения в режиме спектрофотометра:

не более 0,5 %         на длине волны 250 нм;

не более 0,05 %        на длине волны 340 нм.

16 Отношение «сигнал/шум» для спектра комбинационного рассеяния (рамановского спектра) бидистиллированной воды при длине волны возбуждения 350 нм и выделяемом спектральном интервале монохроматоров возбуждения и регистрации 5 нм в режиме спектрофлуориметра - не менее 100.

17 Дрейф сигнала люминесценции белой бумаги при длине волны возбуждения 320 нм и выделяемом спектральном интервале монохроматоров возбуждения и регистрации 5 нм в режиме спектрофлуориметра должен быть не более ± 5 % за 30 мин непрерывной работы.

18 Время установления рабочего режима с момента включения спектрофлуориметра в сеть - не более 30 мин.

19 Время непрерывной работы - не менее 8 ч.

20 Питание спектрофлуориметра осуществляется от сети переменного тока напряжением (230 ± 23) В, частотой (50 ± 0,5) Гц.

21 Потребляемая мощность - не более 350 ВА.

22 Габаритные размеры спектрофлуориметров - не более (длина х глубина х высота) 500 х 400 х 245 мм.

23 Масса спектрофлуориметра - не более 20 кг.

24 Степень защиты оболочки спектрофлуориметров - не ниже IP20 по ГОСТ 14254-96.

25 . Спектрофлуориметры эксплуатируются совместно с персональным компьютером, имеющим последовательный интерфейс «RS 232» и оснащенным специализированным программным обеспечением.

Знак утверждения типа

Знак утверждения типа средства измерения наносится на эксплуатационную документацию типографским способом.

Комплектность

В комплект поставки спектрофлуориметра входят составные части и документация, указанные в таблице 2.

истов 7

Таблица 2

। осударственный реестр средств измерений Республик* Беларуси

ТЕХНИЧЕСКИЕ ДОКУМЕНТЫ

Технические условия ТУ BY 100424659.013-2006 «Спектрофлуориметр СМ 2203» МРБ МП. 1555-2006 «Спектрофлуориметр СМ 2203. Методика поверки».

Заключение

Спектрофлуориметры СМ 2203 соответствуют требованиям ГОСТ 12997-84, ТУ BY 100424659.013-2006, технического регламента Таможенного союза «О безопасности низковольтного оборудования» (ТР ТС 004/2011), технического регламента Таможенного союза «Электромагнитная совместимость технических средств» (ТР ТС 020/2011) (регистрационный номер декларации о соответствии ЕАЭС № BY/112 11.01. ТР004 107 28510 от 15.08.2019, действительна до 14.08.2024).

Межповерочный интервал: не более 12 месяцев; межповерочный интервал в СЗМ в Республике Беларусь: не более 12 месяцев.
