Комплексы программно-аппаратные для измерения свойств углеродных и графитовых материалов ИСУМ-1
| Номер в ГРСИ РФ: | РБ 03 03 6341 17 |
|---|---|
| Раздел: | Средства измерений силы и твердости [3] |
| Производитель / заявитель: | ГНУ "Институт прикладной физики Национальной академии наук Беларуси" (ИПФ НАН), г. Минск |
|
Описание типа РБ 03 03 6341 17 [2017-11-01]
rb-03-03-6341-17_2017-11-01.pdf
|
Скачать |
Комплексы программно-аппаратные для измерения свойств углеродных и графитовых материалов ИСУМ-1 (далее - ПАК) предназначены для неразрушающего измерения твердости и модуля упругости углеродных (угленаполненных) и графитовых материалов и изделий из них.
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | РБ 03 03 6341 17 |
| Наименование | Комплексы программно-аппаратные для измерения свойств углеродных и графитовых материалов ИСУМ-1 |
| Год регистрации | 2017 |
| Номер сертификата | 11204 |
| Дата регистрации | 2017-07-27 |
| Срок действия | 2022-07-27 |
| Получатель сертификата | ИПФ НАН БЕЛАРУСИ, г. Минск, Республика Беларусь (BY) |
Производитель / Заявитель
ИПФ НАН БЕЛАРУСИ
Адрес: 220072, г. Минск, ул. Академическая, 16
Контакты: (017) 284-17-94
Поверка
| Межповерочный интервал / Периодичность поверки | 12 мес. |
| Метрологическое обеспечение | Метрологически обеспечены в Республике Беларусь с применением набора контрольных образцов свойств углеродных и графитовых материалов (индексы ТВ-1, ТВ-2, ТВ-3, МУ-1, МУ-2, МУ-3), изготовитель - ООО "НТЦ "Эталон" г. Санкт-Петербург, Россия. |
| Методика поверки | Поверка проводится по МРБ МП. 2728-2017. |
Поверители
Скачать
|
Описание типа РБ 03 03 6341 17 [2017-11-01]
rb-03-03-6341-17_2017-11-01.pdf
|
Скачать |
Описание типа
Назначение
Комплексы программно-аппаратные для измерения свойств углеродных и графитовых материалов ИСУМ-1 (далее - ПАК) предназначены для неразрушающего измерения твердости и модуля упругости углеродных (угленаполненных) и графитовых материалов и изделий из них.
Область применения: космическая индустрия (например, контроль узлов жидкостных ракетных двигателей), а также другие отрасли, в которых применяются изделия из графитовых и углеродных материалов.
Описание
Принцип работы прибора основан на использовании зависимости параметров ударного импульса от упруго-пластических свойств контролируемого материала.
При выполнении измерения по поверхности контролируемого изделия наносится испытательный удар индентором. Входящие в состав датчика первичные преобразователи регистрирует параметры движения индентора, формируя измерительный сигнал. В электронном блоке полученный с датчика сигнал оцифровывается и обрабатывается по специальным алгоритмам. В результате получают зависимости текущих значений деформации материала индентором от контактного усилия в отпечатке. Эти зависимости являются основой для определения физико-механических свойств материала, в частности значений твердости и модуля упругости.
ПАК конструктивно состоит из двух отдельных узлов: электронного блока, включающего встроенный компьютер для обработки и отображения результатов измерений, и датчика, включающего кабель для соединения с электронным блоком. Датчик содержит измерительный и электромеханический первичные преобразователи, служащие для регистрации процесса ударного нагружения материала.
Внешний вид ПАК представлен на рисунке 1.
Схема с указанием мест для нанесения знака поверки в виде клейм^щдклейки приведена в Приложении А.

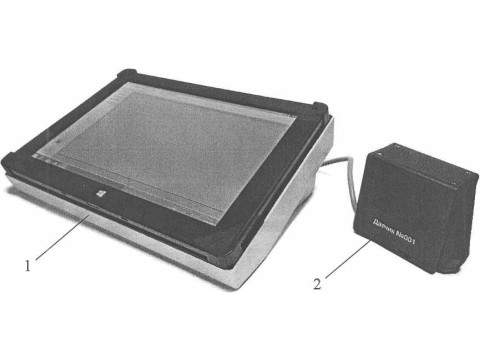

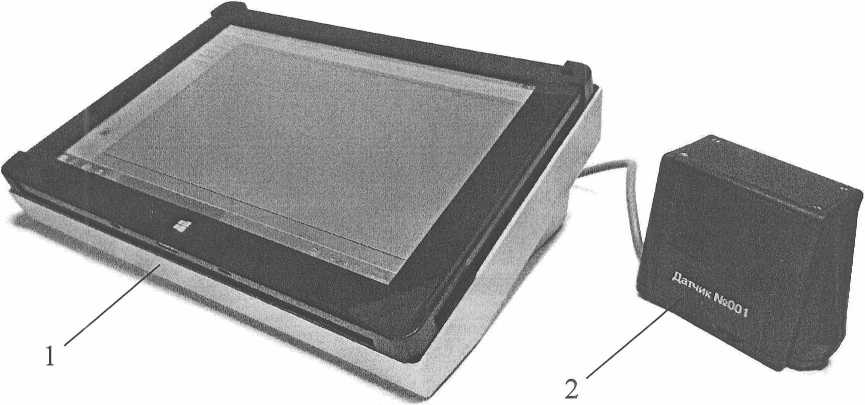

Рисунок 1 - Внешний вид программно-аппаратного комплекса для измерения свойств углеродных и графитовых материалов ПАК ИСУМ-1:
1 - электронный блок; 2 - датчик.
ОСНОВНЫЕ ТЕХНИЧЕСКИЕ И МЕТРОЛОГИЧЕСКИЕ ХАРАКТЕРИСТИКИ
Основные технические и метрологические характеристики соответствуют значениям, приведенным в таблице 1.
Таблица 1
|
Наименование характеристики |
Значение |
|
Диапазон измерения твердости, МПа |
от 20 до 550 |
|
Доверительные границы относительной погрешности при измерении твердости с вероятностью 0,95, %, не более |
±8 |
|
Диапазон измерения модуля упругости, ГПа |
от 0,5 до 65 |
|
Доверительные границы относительной погрешности при измерении модуля упругости с вероятностью 0,95, %, не более |
±10 |
|
Время установления рабочего режима, с, не более |
5 |
|
Время одного измерения, с, не более |
6 |
|
Номинальное напряжение питания, В, |
230 |
|
Потребляемый ток, А, не более |
1,5 |
|
Габаритные размеры, мм, не более - электронный блок - датчик |
500x500x150 150x110x100 |
|
Масса, кг, не более - ПАК - электронный блок - датчик |
5,0 1,5 0,5 |
.сстан^
Государственный реестр] ! средств измерений / \ Республики \Для документов/
Продолжение таблицы 1
|
Наименование характеристики |
Значение |
|
Степень защитной оболочки по ГОСТ 14254-96 |
IP 20В |
|
Средний срок службы, лет, не менее |
10 |
|
Климатические условия при эксплуатации: - температура окружающего воздуха, °C в кратковременном режиме (не более 10 мин) - относительная влажность воздуха, % - атмосферное давление, кПа |
от плюс 5 до плюс 40°С от минус 10 до плюс 5°С 75 при температуре 30 °C от 84,0 до 106,7 |
Знак утверждения типа
Знак утверждения типа наносится на заднюю панель корпуса электронного блока ПАК способом, обеспечивающим его сохранность в течение всего срока службы, и типографским способом на титульный лист руководства по эксплуатации.
Комплектность
Комплект поставки ПАК приведен в таблице 2.
Таблица 2
|
Наименование |
Количество |
|
Электронный блок обработки информации (включающий встроенный | |
|
компьютер со специальным программным обеспечением) |
1 |
|
Датчик с первичными преобразователями |
1 |
|
Адаптер питания электронного блока |
1 |
|
Адаптер питания встроенного компьютера |
1 |
|
Комплект для проверки работоспособности ПАК с двумя | |
|
контрольными образцами |
1 |
|
Обойма со сменными кондукторами |
1 |
|
Руководство по эксплуатации (паспорт) |
1 |
|
Кейс |
1 |
ТЕХНИЧЕСКИЕ ДОКУМЕНТЫ
ТУ BY 100289280.024 - 2017 Комплексы программно-аппаратные для измерения свойств углеродных и графитовых материалов ИСУМ-1. Технические условия.
МРВ МП. 2728 - 2017 Комплексы программно-аппаратные для измерения свойств углеродных и графитовых материалов ИСУМ-1. Методика поверки.
Заключение
Комплексы программно-аппаратные для измерения свойств углеродных и графитовых материалов ИСУМ-1 соответствуют требованиям ТУ BY 100289280.024-2017.
Комплексы программно-аппаратные для измерения свойств углеродных и графитовых материалов ИСУМ-1 соответствуют требованиям Технического регламента Таможенного союза «О безопасности низковольтного оборудования» ТР ТС 004/2011 и Технического регламента Таможенного союза «Электромагнитная совместимость технических средств» ТР ТС 020/2011 (регистрационный номер декларации о соответствии ЕАЭС № BY/112 11.01. ТР004 003 22701).
Межповерочный интервал - не более 12 месяцев (для приборов, предназначенных для при применении либо применяемых в сфере законодательной метрологии).
Научно-исследовательский центр БелГИМ
г. Минск, Старовиленский тракт, 93, тел. 334-98-13
Аттестат аккредитации № BY/112 02.1.0.0025
