Машины универсальные для испытаний строительных материалов серии 1
| Номер в ГРСИ РФ: | РБ 03 03 4693 11 |
|---|---|
| Раздел: | Средства измерений силы и твердости [3] |
| Производитель / заявитель: | "TESTING Bluhm & Feuerherdt GmbH", Германия |
|
Описание типа РБ 03 03 4693 11 [2011-09-16]
rb-03-03-4693-11_2011-09-16.pdf
|
Скачать |
Машины универсальные для испытаний строительных материалов серии 1 предназначены для создания и измерения усилия при механических испытаниях цементных, бетонных изделий и других строительных материалов на сжатие и изгиб.
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | РБ 03 03 4693 11 |
| Наименование | Машины универсальные для испытаний строительных материалов серии 1 |
| Год регистрации | 2011 |
| Номер сертификата | 7299 |
| Дата регистрации | 2011-07-28 |
| Срок действия | 2016-07-28 |
| Получатель сертификата | фирма "TESTING Bluhm & Feuerherdt GmbH", Германия (DE) |
Производитель / Заявитель
фирма "TESTING Bluhm & Feuerherdt GmbH"
Адрес: Motzener Str., 26b, 12277, Berlin
Контакты: +49(0)30/71096450 / +49(0)30/710964598 / www.testing.de.
Поверка
| Межповерочный интервал / Периодичность поверки | 12 мес. |
| Методика поверки | Поверка проводится по РД 50-482-84 |
Поверители
Скачать
|
Описание типа РБ 03 03 4693 11 [2011-09-16]
rb-03-03-4693-11_2011-09-16.pdf
|
Скачать |
Описание типа
Назначение
Машины универсальные для испытаний строительных материалов серии 1 предназначены для создания и измерения усилия при механических испытаниях цементных, бетонных изделий и других строительных материалов на сжатие и изгиб.
Область применения: лаборатории испытаний механических свойств строительных материалов.
Описание
Принцип действия машин основан на преобразовании давления в гидроцилиндре, пропорционального измеряемой силе, в электрический сигнал с последующей его обработкой.
Машины представляют собой измерительную установку, включающую в себя силовую раму с одной подвижной и одной неподвижной нажимными плитами (траверсами). ___
■и дедит
При испытании образец устанавливается между плитами. Подв^^^^^ та перемещается с помощью нагружающего гидравлического порш образец.
V\ \ Два аадяквто*'
Система управления машины состоит из датчика тензометрического, который обеспечивает измерение силы при деформации образцов испытываемых материалов, а так же блока управления нагружающим устройством и вывода результатов измерений на цифровой индикатор.
Машины выпускаются в следующих исполнениях: 1.0243, 1.0244, 1.0244D, 1.0254.
Машины комплектуются тензорезисторными силоизмерительными датчиками серии U производства фирмы «Hottinger Baldwin Messtechnik GmbH», Германия, внесенными в Государственный реестр средств измерений Республики Беларусь (per. № РБ 03 02 375308) и блоком управления измерительным типа EDC фирмы «Doli Elektronic GmbH» или CYBERTRONIC фирмы «Matest Srl».
Внешний вид машин универсальных для испытаний строительных материалов серии 1 исполнения 1.0244 и 1.0254 приведен на рисунках 1,2.
TESTING

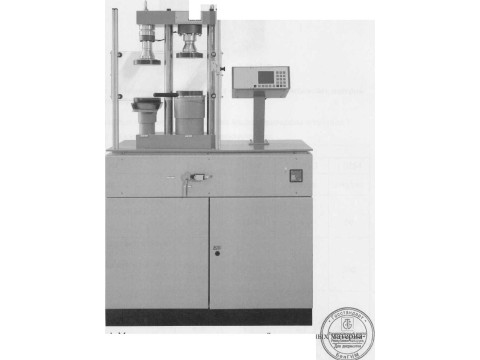

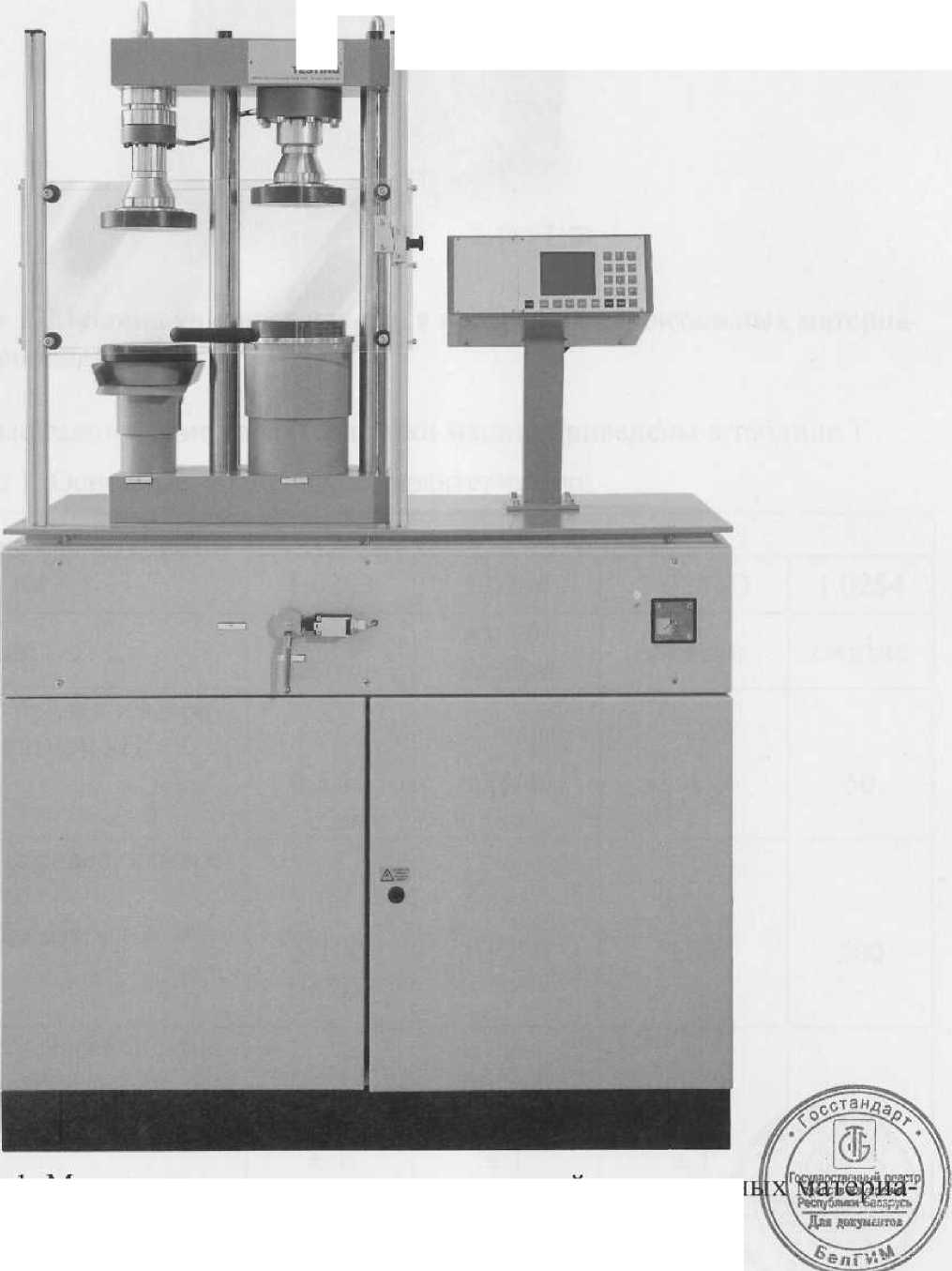

Рисунок 1. Машина универсальная для испытаний строительн лов серии 1 исполнения 1.0244
EI59 + EI70
Рисунок 2. Машина универсальная для испытаний строительных материалов серии 1 исполнения 1.0254
Основные технические характеристики машин приведены в таблице 1
Таблица 1. Основные технические характеристики
|
Наименование характеристики |
Исполнение | |||
|
1.0243 |
1.0244 |
1.0244D |
1.0254 | |
|
Вид испытаний |
изгиб/ сжатие |
изгиб/ сжатие |
сжатие |
сжатие |
|
Наименьший предел измерений (изгиб/сжатие), кН: - I канал - 2 канал |
0,5/10 1/20 |
0,5/4 |
4 |
50 |
|
Наибольший предел измерений (изгиб/сжатие), кН: - 1 канал - 2 канал |
5/100 10/200 |
10/200 |
200 |
500 |
|
Пределы допускаемой относительной погрешности измерений силы, % - 1 канал - 2 канал |
± 1 ±2 |
± 1 |
± 1 (('/ - II [Госух 1 1 со |
фстмнхый otecipl пств измерении / ][ |
рш докумкпш, ^елГУ^
|
Наименование характеристики |
Исполнение | ||||
|
1.0243 |
1.0244 |
1.0244D |
1.0254 | ||
|
Высота рабочего пространства, мм |
45 |
45 |
45 |
185 | |
|
гМаксимальный ход поршня, мм |
30 |
30 |
30 |
45 | |
|
Размеры рабочих плит, мм: сжатие изгиб (размеры резаков) |
40x40 или 40x62,5 о5х50 |
40x40 или 40x62,5 05x50 |
40x40 или 40x62,5 05x50 |
0153 | |
|
Габаритные размеры, мм: - длина - ширина - высота |
1560 550 1700 |
1560 550 1700 |
1560 550 1700 |
640 450 1080 | |
|
Масса, кг |
300 |
300 |
300 |
320 | |
|
Диапазон рабочих температур окружающей среды, °C |
+15 -+30 | ||||
|
Диапазон относительной влажности воздуха, % |
30-75 | ||||
|
Напряжение и ток питания, В/Гц |
400/50 |
230/50 | |||
|
Потребляемая мощность, кВ г . Средний срок службы, не менее, лет |
1,1 8 |
0,75 | |||
|
Тип управления |
ручное |
сервоуправление |
ручное | ||
Знак утверждения типа
Знак утверждения типа наносится на идентификационную табличку испытательной машины, прикрепленную к корпусу или к блоку управления измерительному испытательной машины.
Комплектность
Машина универсальная для испытаний строительных материалов серии 1.
Руководство по эксплуатации.
Нормативные документы
Техническая документация фирмы «TESTING Bluhm & Feuerherdt GmbH», Германия.
Методика поверки: РД 50-482-84 «Машины разрывные и универсальные для статических испытаний металлов и конструкционных пластмасс. Методика поверки».
Заключение
Машины универсальные для испытаний строительных материалов серии 1 соответствуют требованиям технической документации фирмы «TESTING Bluhm & Feuerherdt GmbH», Германия.
Государственные приемочные испытания проведены центром испытаний средств измерений Республиканского унитарного предприятия «Гомельский центр стандартизации, метрологии и сертификации» (аттестат аккредитации BY/112 02.6.0.0002 от 15.02.2008). Юридический адрес: ул.Лепешинского, 1, 246015, г.Гомель, тел. +375 232 68 44 01.
Межповерочный интервал - не более 12 месяцев.
