Машины универсальные для испытаний строительных материалов серии 2
| Номер в ГРСИ РФ: | РБ 03 03 4694 11 |
|---|---|
| Раздел: | Средства измерений силы и твердости [3] |
| Производитель / заявитель: | "TESTING Bluhm & Feuerherdt GmbH", Германия |
|
Описание типа РБ 03 03 4694 11 [2011-09-16]
rb-03-03-4694-11_2011-09-16.pdf
|
Скачать |
Машины универсальные для испытаний строительных материалов серии 2 предназначены для создания и измерения усилия при механических испытаниях цементных, бетонных изделий и других строительных материалов на сжатие и изгиб.
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | РБ 03 03 4694 11 |
| Наименование | Машины универсальные для испытаний строительных материалов серии 2 |
| Год регистрации | 2011 |
| Номер сертификата | 7300 |
| Дата регистрации | 2011-07-28 |
| Срок действия | 2016-07-28 |
| Получатель сертификата | фирма "TESTING Bluhm & Feuerherdt GmbH", Германия (DE) |
Производитель / Заявитель
фирма "TESTING Bluhm & Feuerherdt GmbH"
Адрес: Motzener Str., 26b, 12277, Berlin
Контакты: +49(0)30/71096450 / +49(0)30/710964598 / www.testing.de.
Поверка
| Межповерочный интервал / Периодичность поверки | 12 мес. |
| Методика поверки | Поверка проводится по РД 50-482-84 |
Поверители
Скачать
|
Описание типа РБ 03 03 4694 11 [2011-09-16]
rb-03-03-4694-11_2011-09-16.pdf
|
Скачать |
Описание типа
Назначение
Машины универсальные для испытаний строительных материалов серии 2 предназначены для создания и измерения усилия при механических испытаниях цементных, бетонных изделий и других строительных материалов на сжатие и изгиб.
Область применения: лаборатории испытаний механических свойств строительных материалов.
Описание
Принцип действия машин основан на преобразовании давления в гидроцилиндре, пропорционального измеряемой силе, в электрический сигнал с последующей его обработкой.
Машины представляют собой измерительную установку, включающую в себя силовую раму с одной подвижной и одной неподвижной нажимными плитами (траверсами).
При испытании образец устанавливается между плитами. Подвижная плита перемещается с помощью нагружающего гидравлического поршня^даЙ^^
образец.
Система управления состоит из датчика тензометрического, который обеспечивает измерение силы при деформации образцов испытываемых материалов, а так же блока управления нагружающим устройством и вывода результатов измерений на цифровой индикатор.
Машины выпускаются в следующих исполнениях: 2.1005, 2.1006, 2.0014, 2.0015, 2.1030, 2.1031, 2.1072, 2.1073, 2.1074, 2.1075, 2.1086, 2.1089, 2.1101, 2.1102.
Машины комплектуются тензорезисторными силоизмерительиыми датчиками серии U производства фирмы «Hottinger Baldwin Messtechnik GmbH», Германия, внесенными в Государственный реестр средств измерений Республики Беларусь (per. № РБ 03 02 375308) и блоком управления измерительным типа EDC фирмы «Doli Elektronic GmbH» или CYBERTRONIC фирмы «Matest Srl».
Внешний вид машин универсальных для испытаний строительных материалов серии 2 исполнений 2.1101, 2.1086, 2.1089 приведен на рисунках 1,2,3.

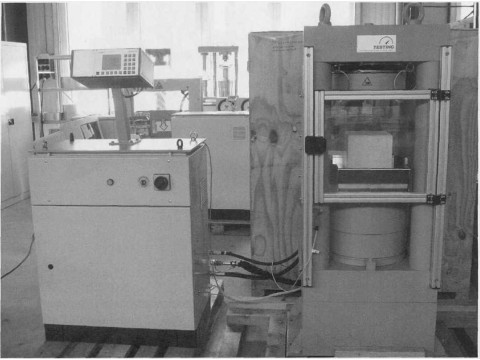

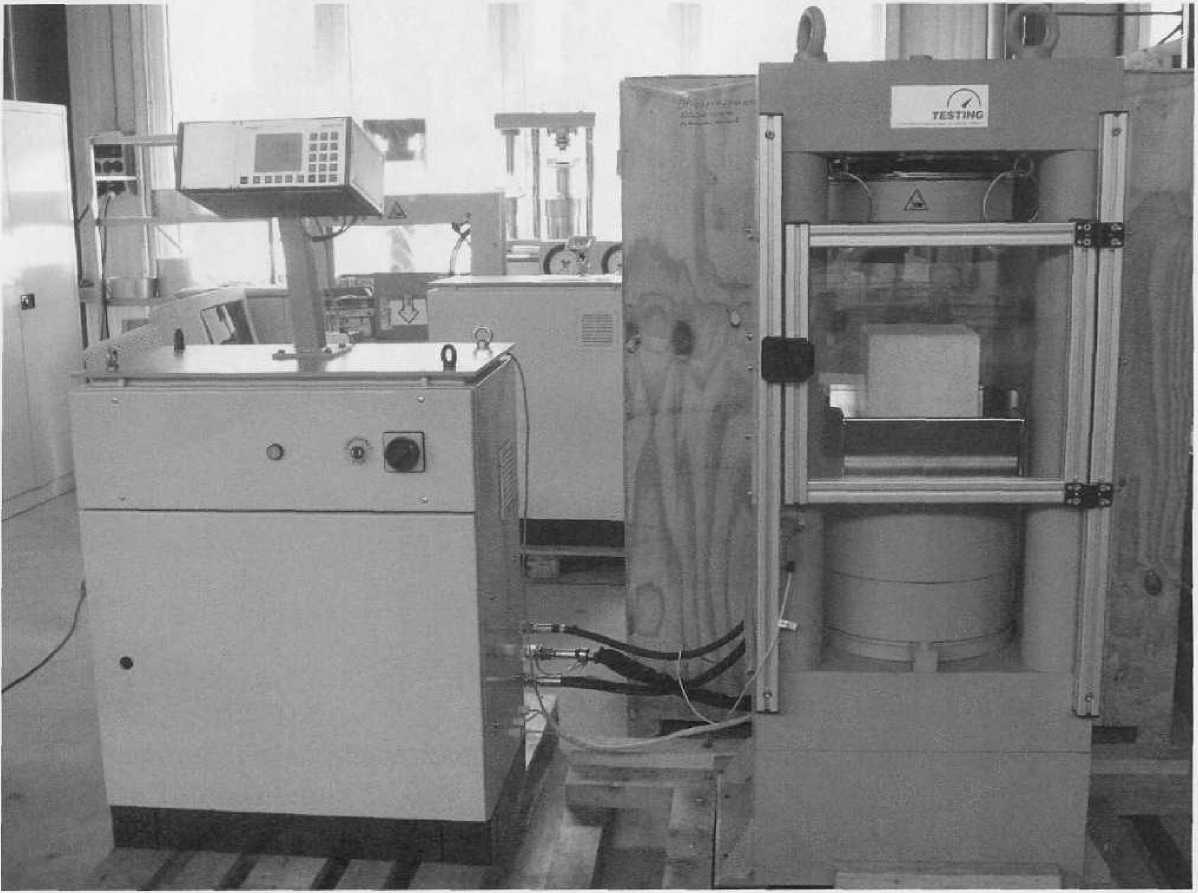

Рисунок 1. Машина универсальная для испытаний строительных материа
лов серии 2 исполнения 2.1101

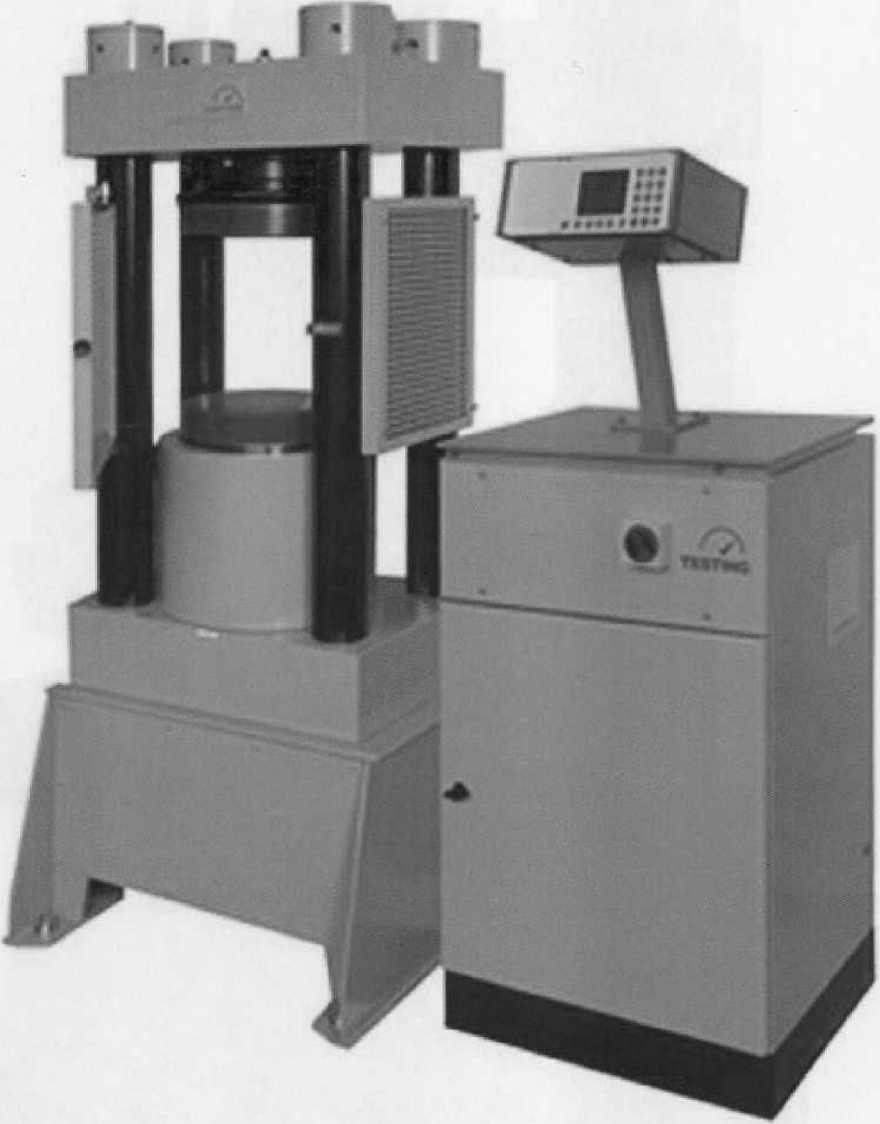

Рисунок 2. Машина универсальная для испытаний строительных материалов серии 2 исполнения 2.1086
Для документов
Средств измерении Рвслчйлики Беларусь

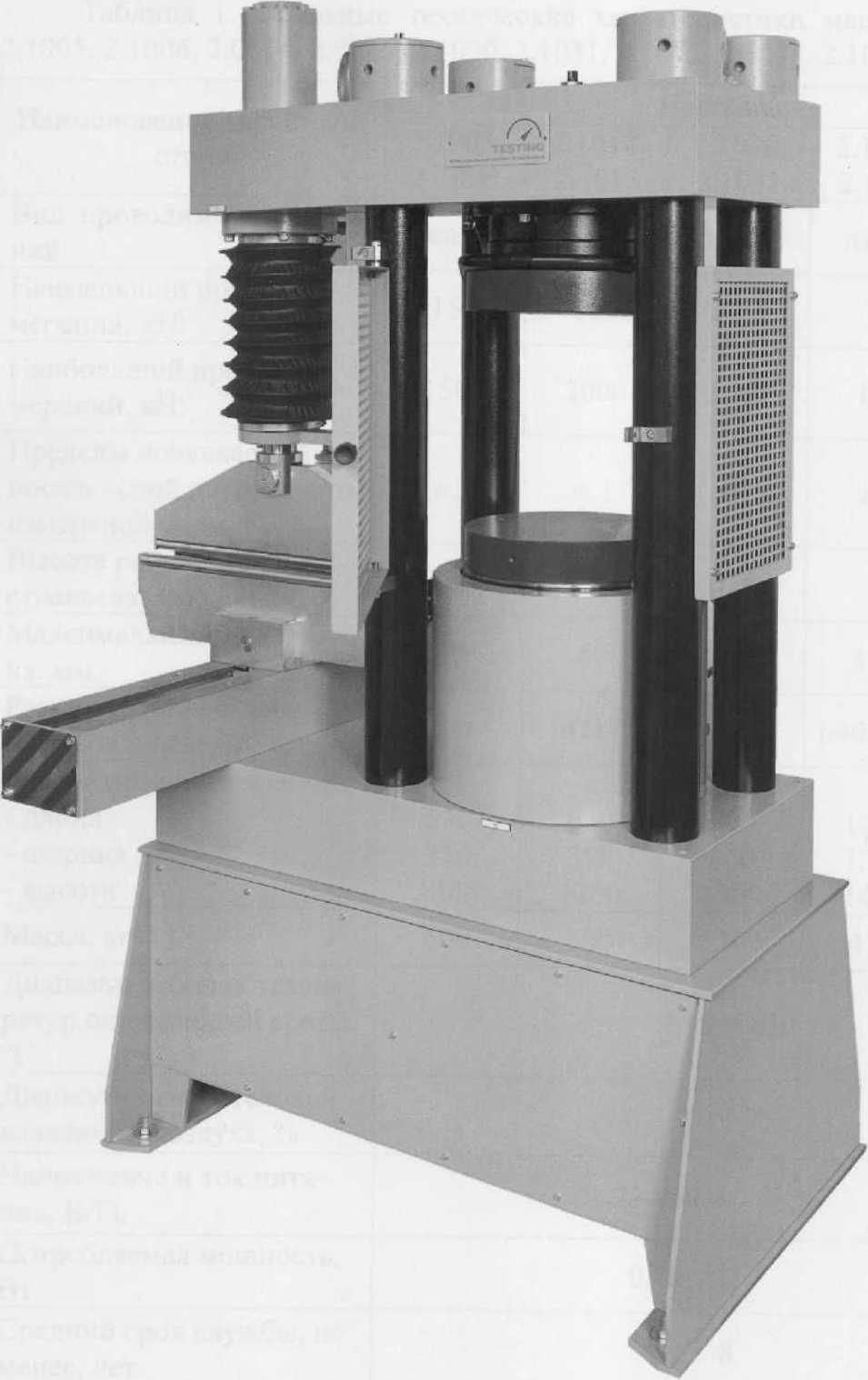

Рисунок 3. Машина универсальная для испытаний строительных материа
лов серии 2 исполнения 2.1089
Технические характеристики машин приведены в таблицах 1,2
Таблица 1. Основные технические характеристики машин исполнений 2.1005, 2.1006, 2.0014, 2.0015, 2.1030, 2.1031, 2.1072, 2.1073, 2.1074, 2.1075.
|
Наименование характеристики |
Исполнение | ||||
|
2.1005, 2.1006 |
2.1014, 2.1015 |
2.1030, 2.1031 |
2.1072, 2.1073 |
2.1074, 2.1075 | |
|
Вид проводимых испытаний |
сжатие |
сжатие |
сжатие |
изгиб |
изгиб |
|
Наименьший предел измерений, кН: |
150 |
200 |
300 |
15 |
15 |
|
Наибольший предел измерений, кН: |
1500 |
2000 |
3000 |
150 |
150 |
|
Пределы допускаемой относительной погрешности измерений силы, % |
± 1 |
i 1 |
± 1 |
± J |
± 1 |
|
Высота рабочего пространства, мм |
336 |
336 |
336 |
** |
— |
|
Максимальный ход поршня, мм |
50 |
50 |
50 |
110 |
220 |
|
Размеры рабочих плит (резаков на изгиб), мм: |
о216 |
0287 |
0287 |
040x610 |
040x180 |
|
Габаритные размеры, мм: - длина - ширина - высота |
630 350 1260 |
630 350 1260 |
900 600 1500 |
1400 1200 1430 |
1400 1200 1430 |
|
Масса, кг |
600 |
600 |
1300 |
450 |
800 |
|
Диапазон рабочих температур окружающей среды, °C |
+ 15-+30 | ||||
|
Диапазон относительной влажности воздуха, % |
30-75 | ||||
|
Напряжение и ток питания, В/Г ц |
230/50 |
400/50 | |||
|
Потребляемая мощность, Вт |
0,75 |
1,1 | |||
|
Средний срок службы, не менее, лет |
8 | ||||
|
Тип управления |
ручное/ серво-управление |
ручное/ серво-управление |
ручное/ серво-управление |
ручное/ серво-управление^ |
ручное/ сервоуправ- ^ление |
Таблица 2. Основные технические характеристики машин исполнений 2.1086, 2.1089, 2.1101, 2.1102.
|
Наименование характеристики |
Исполнение | |||
|
2.1086 |
2.1089 |
2.1101 |
2.1102 | |
|
Вид проводимых испытаний |
сжатие |
изгиб/ сжатие |
сжатие |
сжатие |
|
Наименьший предел измерений (изгиб/сжатие), кН: |
300 |
20/300 |
300 |
400 |
|
Наибольший предел измерений (изгиб/сжатие), кН: |
3000 |
100/3000 |
3000 |
4000 |
|
Пределы допускаемой относительной погрешности измерений силы, % |
± 1 |
± 1 |
± 1 |
± 1 |
|
Высота рабочего пространства (изгиб/сжатие), мм |
340 |
220/320 |
340 |
340 |
|
Максимальный ход поршня (изгиб/сжатие), мм |
50 |
220/50 |
50 |
100 |
|
Размеры рабочих плит (резаков на изгиб), мм: |
0320 |
0300 (020x510) |
о320 |
0415 |
|
Габаритные размеры, мм: - длина - ширина - высота |
1000 620 1735 |
1600 850 1900 |
600 500 1600 |
760 760 1510 |
|
Масса, кг |
1200 |
2800 |
1500 |
3270 |
|
Диапазон рабочих температур окружающей среды, °C |
+15-+30 | |||
|
Диапазон относительной влажности воздуха, % |
30-75 | |||
|
Напряжение и ток питания, В/Гц |
400/50 | |||
|
Потребляемая мощность, кВт |
1,1 | |||
|
Средний срок службы, не менее, лет |
8 | |||
|
Тип управления |
ручное |
сервоуправление | ||
Знак утверждения типа
Знак утверждения типа наносится на идентификационную таб.
тательной машины, прикрепленную к корпусу или к блоку упр тельному испытательной машины.
иеяз^спы-
пи
I СМ№ мн*рв***' I \ Республик \Дая докуискто»/ 4^6 е л
Комплектность
Машина универсальная для испытаний строительных материалов серии 2.
Руководство по эксплуатации.
Нормативные документы
Техническая документация фирмы «TESTING Bluhm & Feuerherdt GmbH», Германия.
Методика поверки: РД 50-482-84 «Машины разрывные и универсальные для статических испытаний металлов и конструкционных пластмасс. Методика поверки».
Заключение
Машины универсальные для испытаний строительных материалов серии 2 соответствуют требованиям технической документации фирмы «TESTING Bluhm & Feuerherdt GmbH», Германия.
Государственные приемочные испытания проведены центром испытаний средств измерений Республиканского унитарного предприятия «Гомельский центр стандартизации, метрологии и сертификации» (аттестат аккредитации BY/112 02.6.0.0002 от 15.02.2008). Юридический адрес: ул.ЛепешинскогоД, 246015, г.Гомель, тел. +375 232 68 44 01.
Межповерочный интервал - не более 12 месяцев.
