Машины универсальные для испытаний строительных материалов серии 17
| Номер в ГРСИ РФ: | РБ 03 03 4695 11 |
|---|---|
| Раздел: | Средства измерений силы и твердости [3] |
| Производитель / заявитель: | "TESTING Bluhm & Feuerherdt GmbH", Германия |
|
Описание типа РБ 03 03 4695 11 [2011-09-16]
rb-03-03-4695-11_2011-09-16.pdf
|
Скачать |
Машины универсальные для испытаний строительных материалов серии 17 предназначены для создания и измерения усилия при механических испытаниях цементных, бетонных изделий и других строительных материалов на растяжение и сжатие.
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | РБ 03 03 4695 11 |
| Наименование | Машины универсальные для испытаний строительных материалов серии 17 |
| Год регистрации | 2011 |
| Номер сертификата | 7301 |
| Дата регистрации | 2011-07-28 |
| Срок действия | 2016-07-28 |
| Получатель сертификата | фирма "TESTING Bluhm & Feuerherdt GmbH", Германия (DE) |
Производитель / Заявитель
фирма "TESTING Bluhm & Feuerherdt GmbH"
Адрес: Motzener Str., 26b, 12277, Berlin
Контакты: +49(0)30/71096450 / +49(0)30/710964598 / www.testing.de.
Поверка
| Межповерочный интервал / Периодичность поверки | 12 мес. |
| Методика поверки | Поверка проводится по РД 50-482-84 |
Поверители
Скачать
|
Описание типа РБ 03 03 4695 11 [2011-09-16]
rb-03-03-4695-11_2011-09-16.pdf
|
Скачать |
Описание типа
Назначение
Машины универсальные для испытаний строительных материалов серии 17 предназначены для создания и измерения усилия при механических испытаниях цементных, бетонных изделий и других строительных материалов на растяжение и сжатие.
Область применения: лаборатории испытаний механических свойств строительных материалов.
Описание
Принцип действия машин основан на преобразовании давления в гидроцилиндре, пропорционального измеряемой силе, в электрический сигнал с последующей его обработкой.
Машины представляют собой измерительную установку, включающую в себя силовую раму с одной подвижной и одной неподвижной нажимными плитами (траверсами).
ес
При испытании на сжатие образец вижная плита перемещается с помощью ня и давит на образец.
устанавливается между^г нагружающего гидра
При испытании на растяжение образец зажимается в захватах укрепленных в траверсах. Подвижная плита перемещается вниз с помощью гидравлического поршня и растягивает образец.
Система управления состоит из датчика тензометрического, который обеспечивает измерение силы при деформации образцов испытываемых материалов, а так же блока управления нагружающим устройством и вывода результатов измерений на цифровой индикатор.
Машины выпускаются в следующих исполнениях: 17.SOI 1.
Машины комплектуются тензорезисторными силоизмерительными датчиками серии U производства фирмы «Hottinger Baldwin Messtechnik GmbH», Германия, внесенными в Государственный реестр средств измерений Республики Беларусь (per. № РБ 03 02 375308) и блоком управления измерительным типа EDC фирмы «Doli Elektronic GmbH» или CYBERTRONIC фирмы «Matest Srl».

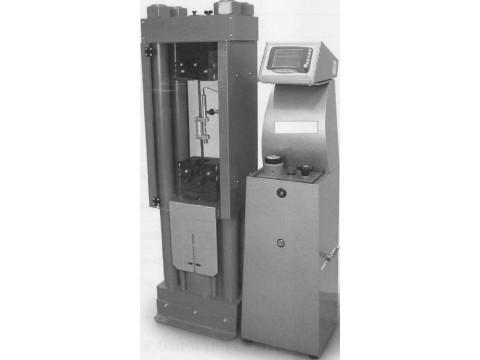

Внешний вид машин универсальных для испытаний строительных материалов серии 17 исполнения 17.SOI 1 приведен на рисунке 1.
Рисунок 1. Машина универсальная для испытаний строит лов серии 17
а-
Технические характеристики машин приведены в таблице 1
Таблица 1. Основные технические характеристики
|
Наименование характеристики |
Исполнение 17.S011 |
|
Вид испытаний |
растяжение/ сжатие |
|
Наименьший предел измерений, кН: растяжение сжатие |
5 50 |
|
Наибольший предел измерений , кН: растяжение сжатие |
500 1500 |
|
Пределы допускаемой относительной погрешности измерений силы, % |
± 1 |
|
Высота рабочего пространства, мм |
392 |
|
Максимальный ход поршня, мм |
120 |
|
Размеры рабочих плит на сжатие, мм |
0216 |
|
Габаритные размеры, мм: - длина - ширина - высота |
780 410 1875 |
|
Масса, кг |
800 |
|
Диапазон рабочих температур окружающей среды, °C |
+15-S-+30 |
|
Диапазон относительной влажности воздуха, % |
30-75 |
|
Напряжение и ток питания, В/Гц |
230/50 |
|
Потребляемая мощность, Вт |
0,75 |
|
Средний срок службы, не менее, лет |
8 |
|
Тип управления |
ручное |
Знак утверждения типа
Знак утверждения типа наносится на идентификационную табличк тательнои машины, прикрепленную к корпусу или к блоку упраЖёЯдоп
испы-
.ери-
тельному испытательной машины.
I средам I
\ Реачбдди Б»«-к>Е.ь /
Комплектность
Машина универсальная для испытаний строительных материалов серии 17.
Руководство по эксплуатации.
Нормативные документы
Техническая документация фирмы «TESTING Bluhm & Feuerherdt GmbH», Германия.
Методика поверки: РД 50-482-84 «Машины разрывные и универсальные для статических испытаний металлов и конструкционных пластмасс. Методика поверки».
Заключение
Машины универсальные для испытаний строительных материалов серии 17 соответствуют требованиям технической документации фирмы «TESTING Bluhm & Feuerherdt GmbH», Германия.
Государственные приемочные испытания проведены центром испытаний средств измерений Республиканского унитарного предприятия «Гомельский центр стандартизации, метрологии и сертификации» (аттестат аккредитации BY/112 02.6.0.0002 от 15.02.2008). Юридический адрес: ул.Лепешинского, 1, 246015, г.Гомель, тел. +375 232 68 44 01.
Межповерочный интервал - не более 12 месяцев.
