Мерники металлические технические М-10, М-10Н, М-40, М-40Н, М-75, М-75Н, М-250, М-250Н, М-1000, М-1000Н
| Номер в ГРСИ РФ: | РБ 03 07 1375 11 |
|---|---|
| Раздел: | Средства измерений расхода и количества жидкости и газа [7] |
| Категория: | Мерники |
| Производитель / заявитель: | РУП "Оптическое станкостроение и вакуумная техника", г. Минск |
Мерники металлические технические М-1 ОН, М-10, М-40Н, М-40, М-75Н, М-75, М-250Н, М-250, М-1000Н, М-1000 (в дальнейшем мерники) предназначены для измерения объемного количества вина, спирта и водно-спиртовых растворов.
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | РБ 03 07 1375 11 |
| Наименование | Мерники металлические технические М-10, М-10Н, М-40, М-40Н, М-75, М-75Н, М-250, М-250Н, М-1000, М-1000Н |
| Год регистрации | 2011 |
| Номер сертификата | 7302 |
| Дата регистрации | 2011-07-28 |
| Срок действия | 2016-07-28 |
| Получатель сертификата | РУП "Оптическое станкостроение и вакуумная техника", г. Минск, Республика Беларусь (BY) |
Производитель / Заявитель
РУП "Оптическое станкостроение и вакуумная техника"
Адрес: 220114, г. Минск, ул. Филимонова, 25
Контакты: (017)262-31-80, 264-03-73 // (017)264-47-80
Поверка
| Межповерочный интервал / Периодичность поверки | 24 мес. |
| Методика поверки | Поверка проводится по ГОСТ 13844-68 |
Поверители
Скачать
|
Описание типа РБ 03 07 1375 11 [2011-01-01]
rb-03-07-1375-11_2011-01-01.pdf
|
Скачать | ||
|
Описание типа РБ 03 07 1375 11 [2011-11-14]
rb-03-07-1375-11_2011-11-14.pdf
|
Скачать |
Описание типа
Назначение
Мерники металлические технические М-1 ОН, М-10, М-40Н, М-40, М-75Н, М-75, М-250Н, М-250, М-1000Н, М-1000 (в дальнейшем мерники) предназначены для измерения объемного количества вина, спирта и водно-спиртовых растворов.
Мерники первого класса по ГОСТ 13844-68.
По устойчивости и прочности к климатическим воздействиям мерники относятся к группе В1 ГОСТ 12997-84 при температуре окружающей среды от ЮС до 30 Си относительной влажности 75 % при температуре 30 С.
Мерники применяются на предприятиях пищевой промышленности.
Описание
Мерники шкальные М-10Н, М-10, М-40Н, М-40, М-75Н, М-75 вертикального исполнения и полной вместимости М-250Н, М-250, М-1000Н, М-1000 горизонтального исполнения состоят из сварного корпуса цилиндрической формы с коническим дном и съемной герметичной крышкой. В крышке имеется откидной люк с устройством для выхода паров жидкости. На корпусе мерника расположены три крана для отбора проб и смотровые окна со шкальными пластинами для измерения объема жидкости. Корпуса имеют опоры с ре-гулировочными болтами и отвес для вертикальной установки измерите л
для шкальных мерников и горловины для мерников полной вместимости.
Мерники имеют наливную и перелив- ную трубы. В верхней части переливной трубы имеется муфта, устанавливающая уровень жидкости. Положение муфты фиксируется болтами.
На мерники полной вместимости установлен указатель уровня со стеклянной трубкой и термометр.
В нижней части мерников установлен кран для слива жидкости.
Внешний вид мерников шкальных и полной вместимости приведен на рис. 1.
Схемы пломбирования от несанкционированного доступа с указанием места для нанесения знака поверки приведены в Приложении А.
Мерники М-10Н, М-40Н, М-75Н, М-250Н, М-1000Н изготавливают
из стали 12Х18Н10Т ГОСТ 5632 - 72, мерники М-10, М-40, М-75, М-250, М-1000 - из стали 20 ГОСТ 1050-88.
Основные технические и метрологические характеристики указаны в таблице 1.
Таблица 1
|
Наименование показателя |
Тип мерника | ||||||||
|
М-ЮН М-10 |
М-40Н М-40 |
М-75Н |
М-75 |
М-250Н |
М-25С |
М-1000Н |
М-1000 | ||
|
Вместимость номинальная, л |
100 |
400 |
750 |
2500 |
10000 | ||||
|
Диапазон измерения, л |
От 20 до 100 |
0т80до400 |
от150 до750 |
- |
- | ||||
|
Предел измерения, л |
- |
- |
- |
2500 |
10000 | ||||
|
Допускаемая относительная погрешность измерения на всех отметках шкалы, приведенная к температуре 20 °C от номинального значения максимальной вместимости, % |
±0,2 | ||||||||
|
Цена деления шкалы, л |
0,5 |
2 |
5 |
- |
- | ||||
|
Габаритные размеры, мм, не более - длина ширина высота |
670 570 1700 |
1005 790 1930 |
1005 790 2835 |
2820 1190 2070 |
3625 2180 2945 | ||||
|
Масса, кг, не более |
100 |
208 |
290 |
335 |
520 |
604 |
1120 |
1312 | |
|
Средняя наработка на отказ, ч, не менее |
9000 | ||||||||
|
Срок службы до первого капитального ремонта, лет |
6 | ||||||||
|
Срок службы до списания, лет, не менее |
15 ----------------------------------------------------------------------ИГ—---1 II ----- | ||||||||

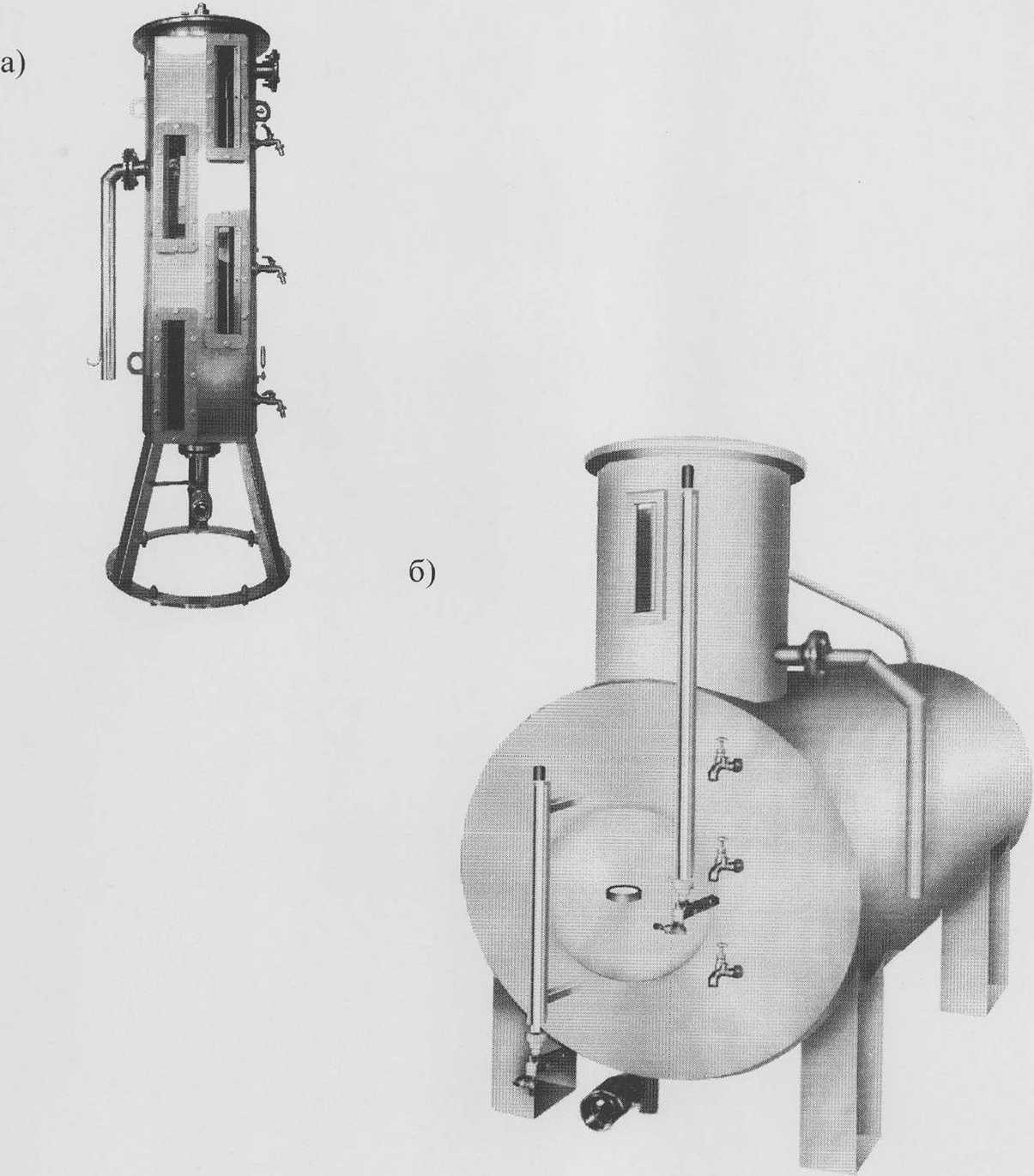

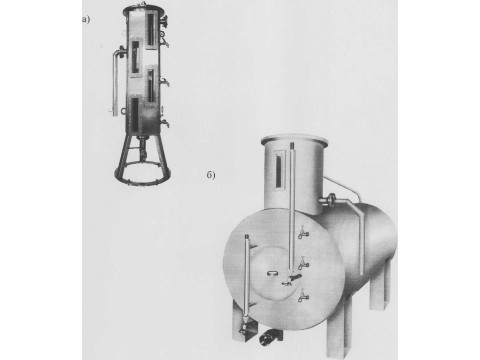

Рисунок 1 - мерники: а - шкальный М-10; б - полной вместимости М-1 000
Знак утверждения типа
Знак утверждения типа наносят на титульный лист паспорта и методом 1равировки на табличку, закрепленную на корпусе мерника.
Комплектность
Комплект поставки указан в таблице 2.
Таблица 2
|
Обозначение |
Наименова-ние |
Количество на исполнение | |||||||||
|
М-10Н |
М-10 |
М-40Н |
М-40 |
М-75Н |
М-75 |
М-250Н |
М-250 |
м-юоон |
М-1000 | ||
|
1966.00.00.000 |
Мерники металлические технические |
1 |
1 |
1 |
1 |
1 |
1 |
1 |
1 |
1 |
1 |
|
1966.15.00.000 |
Упаковка |
1 |
1 | ||||||||
|
1967.15.00.000 |
Упаковка |
1 |
1 | ||||||||
|
1969.15.00.000 |
Упаковка |
1 |
1 | ||||||||
|
2090.15.00.000 |
Упаковка |
1 |
1 | ||||||||
|
2180.15.00.000 |
Упаковка |
1 |
1 | ||||||||
|
Комплект запас-ных частей | |||||||||||
|
1966.00.00.016 |
Стекло смотровое |
1 |
1 |
1 |
1 |
1 |
1 | ||||
|
Эксплуатацией-ная документация | |||||||||||
|
1966.00.00.000ПС |
Паспорт |
1 |
1 | ||||||||
|
1966.00.00.000-02 ПС |
Паспорт |
1 |
1 | ||||||||
|
1966.00.00.000-04 ПС |
Паспорт |
1 |
1 | ||||||||
|
1966.00.00.000- 06 ПС |
Паспорт |
1 |
1 | ||||||||
|
1966.00.00.000- 08 ПС |
Паспорт |
1 |
1 | ||||||||
Технические документы:
ТУ РБ 100345520.003-2001 - Мерники металлические технические М-10Н, М-10, М-40Н, М-40, М-75Н, М-75, М-250Н, М-250, М-1000Н, М-1000.
ГОСТ 12997-84 - Изделия ГСП. Общие технические условия.
ГОСТ 13844-68 - Мерники металлические технические. Методы и средства поверки.
Заключение
Мерники металлические технические М-10Н, М-10, М-40Н, М-40, М-75Н, М-75, М-250Н, М-250, М-1000Н, М-1ООО требованиям ГОСТ 13844-68,
ТУ РБ 100345520.003-2001, ГОСТ 12997-84 соответствуют.
Межповерочный интервал не более 24 месяцев для мерников, предназначенных для применения либо применяемых в сфере законодательной метрологии.
Научно-исследовательский испытательный центр БелГИМ
г. Минск, Старовиленский тракт, 93
тел.334-98-13
Аттестат аккредитации № BY/ 112 02.1.0.0025
