Машины испытательные универсальные серии Z
| Номер в ГРСИ РФ: | РБ 03 03 3841 19 |
|---|---|
| Раздел: | Средства измерений силы и твердости [3] |
| Производитель / заявитель: | "ZwickRoell GmbH & Co. KG", Германия |
Машины универсальные испытательные серии Z (далее - машины) предназначены для определения физико-механических характеристик материалов при испытаниях на растяжение и сжатие.
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | РБ 03 03 3841 19 |
| Наименование | Машины испытательные универсальные серии Z |
| Год регистрации | 2019 |
| Номер сертификата | 13038 |
| Дата регистрации | 2019-11-28 |
| Срок действия | 2024-11-28 |
| Получатель сертификата | фирма "ZwickRoell GmbH & Co. KG", Германия (DE) |
Производитель / Заявитель
фирма "ZwickRoell GmbH & Co. KG"
Адрес: August-Nagel Str. 11 D-89079 Ulm, Germany
Контакты: +49 (0) 73 10 200 fax
Поверка
| Межповерочный интервал / Периодичность поверки | 12 мес. |
| Методика поверки | Поверка проводится по: РД 50-482-84 (для средств измерений, изготовленных до 29.05.2014); СТБ 8034-2011 (для средств измерений, изготовленных после 29.05.2014). |
Поверители
Скачать
|
Описание типа РБ 03 03 3841 19 [2019-12-17]
rb-03-03-3841-19_2019-12-17.pdf
|
Скачать | ||
|
Описание типа РБ 03 03 3841 19 [2008-11-19]
rb-03-03-3841-19_2008-11-19.pdf
|
Скачать | ||
|
Описание типа РБ 03 03 3841 19 [2014-10-15]
rb-03-03-3841-19_2014-10-15.pdf
|
Скачать |
Описание типа
Назначение
Машины универсальные испытательные серии Z (далее - машины) предназначены для определения физико-механических характеристик материалов при испытаниях на растяжение и сжатие.
Основная область применения-лаборатории металлургической, машиностроительной, строительной, легкой и других отраслей промышленности.
Описание
Принцип действия машин основан на преобразовании электрической энергии приводом в линейное перемещение подвижной траверсы и соответствующую нагрузку, прикладываемую к испытываемому образцу, которая преобразуется тензорезисторным силоизмерительным датчиком в электрический сигнал, изменяющийся пропорционально нагрузке.
Машины состоят из основания, на котором закреплены нагружающая рама и направляющие колонны с подвижной и неподвижной траверсами, устройств закрепления (захватами) испытываемого образца на траверсах, привода подвижной траверсы, датчика силы, датчика перемещения подвижной траверсы, электронного блока управления.
Испытываемый образец закрепляется в захватах подвижной и неподвижной траверсы. Скорость перемещения подвижной траверсы задаётся с помощью электронного блока управления. Нагрузка, прикладываемая к испытываемому образцу, измеряется тензорезисторным датчиком силы, размещенным на траверсе, который может работать в режимах растяжения и сжатия.
Диапазон перемещения подвижной траверсы зависит от высоты рамы и испытательных приспособлений. Перемещение подвижной траверсы измеряется датчиком перемещения. Значения силы и перемещения отображаются на дисплее персонального компьютера.
Электронный блок предназначен для управления режимами работы машин, обработки, хранения, отображения и передачи значений силы и деформации на внешние устройства.
В зависимости от модификации нагружающая рама может располагаться как в вертикальной, так и горизонтальной плоскости. Также возмож^Рт^лйчйе. дополнительной боковой зоны испытаний. / / ?
Машины универсальные испытательные серии Z комплектуются одним или несколькими датчиками силы (не более 5) с различными диапазонами измерений, не превышающими верхний предел измерений силы машины, который указан на её раме.
Машины могут быть укомплектованы различными датчиками продольной и поперечной деформации с различными диапазонами измерений и пределами допускаемой абсолютной погрешности. При измерении продольной и поперечной деформации образца до 300 мкм ±3 мкм, пределами допускаемой относительной погрешности при измерении продольной и поперечной деформации образца свыше 300 мкм ±1%.
По виду контакта с испытываемым образцом датчики продольной и поперечной деформации могут быть контактными или бесконтактными.
Выпускаются следующие модификации машин: Z0.5, Z1.0, Z2.5, Z5.0, Z005, Z010, Z020, Z030, Z050, Z100, Z150, Z250, Z330, Z400, Z600, Z1200, Z1600, Z2000, Z2500, Z400, Z600, Z1200, Z1600, Z2000, Z2500.
Выпускаемые модификации машин различаются дизайном, габаритными размерами и массой, которые отвечают требованиям различных испытаний, диапазоном измерений силы, удлинения образца, перемещения траверсы и допускаемой относительной погрешностью измерений силы.
Модификации Z0.5, Z1.0, Z2.5, Z5.0 имеют одну направляющую колонну и одну шариковинтовую пару.
Модификация Z005 имеет две направляющие колонны и две шариковинтовые пары.
Модификации Z010, Z020, Z030, Z050, Z100, Z150, Z250 имеют две или четыре направляющие колонны и две шариковинтовые пары.
Модификация Z330 имеет четыре направляющие колонны и две шариковинтовые пары.
Модификации Z400, Z600, Z1200, Z1600, Z2000, Z2500, имеют две или четыре направляющие колонны, электромеханический или гидравлический привод.
Тилы Обозначения модификаций приведены в таблице 1
|
Обозначение |
Расшифровка |
|
TS |
Настольная укороченная |
|
TN |
Настольная нормальная |
|
TH |
Настольная высокая |
|
ТЕ |
Настольная удлиненная |
|
TNW |
Настольная нормальная широкая |
|
THW |
Настольная широкая |
|
TEW |
Настольная расширенная |
|
SN |
Напольная нормальная |
|
SW |
Напольная широкая |
|
SH |
Напольная высокая |
|
SR |
Напольная уменьшенная по высоте |
|
SE |
Напольная увеличенная по высоте |
|
ES |
Напольная с боковой рабочей зоной |
|
Е |
с электромеханическим приводом |
|
Н |
с гидроприводом |

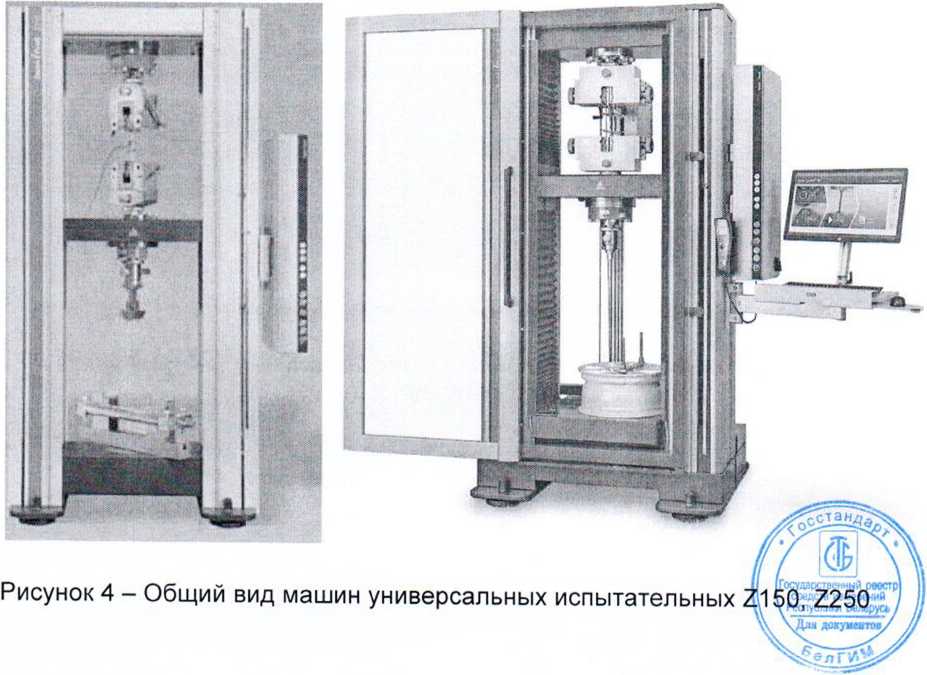

Внешний вид машин представлен на рисунках 1-7.
Место нанесения знака поверки (клейма-наклейки) указано в Приложении

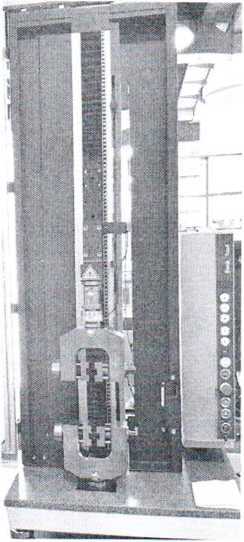

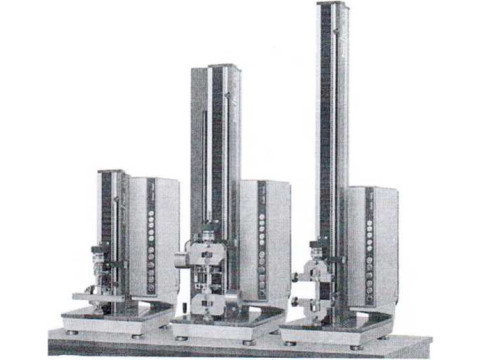

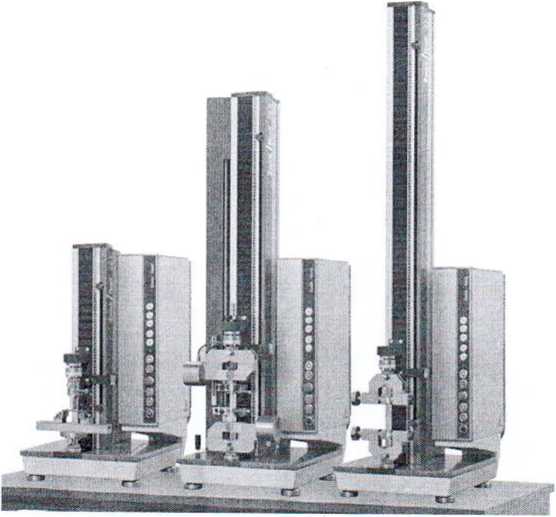

Рисунок 1 - Общий вид машин универсальных испытательных Z0.5, Z1.0, Z2.5, Z5.0

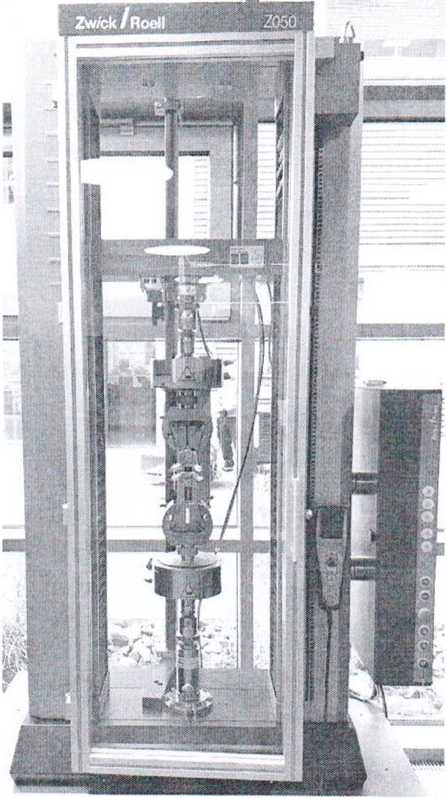

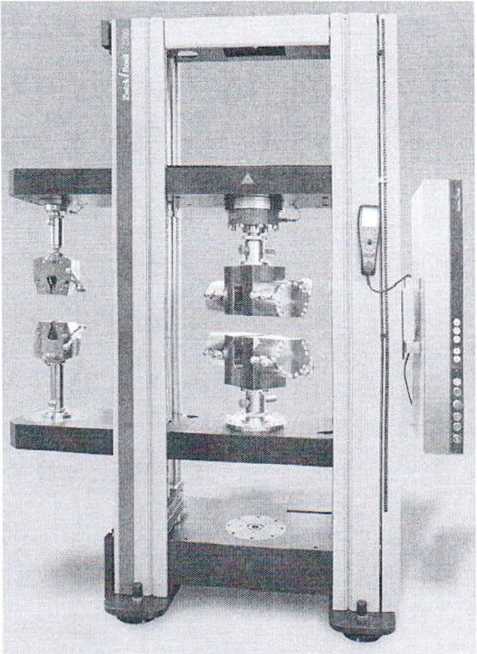

Рисунок 2 - Общий вид машин универсальных испытательных Z005, Z010, Z020 Z030 Z050, Z100, Z150

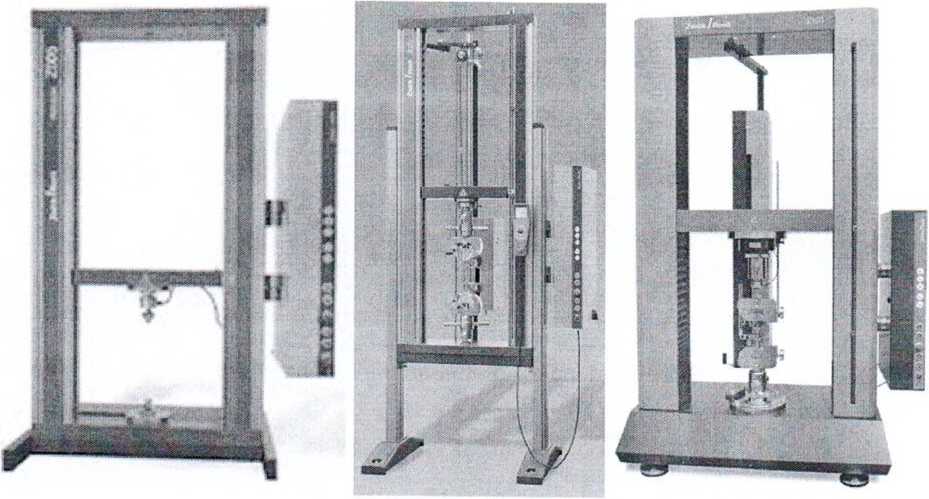

Рисунок 3 - Общий вид машин универсальных испытательных серии ProLine Z005, Z010, Z020, Z030, Z050, Z100
Рисунок 5 - Общий вид машин универсальных испытательных с боковой зоной для испытаний Z330, Z400, Z600, Z1200, Z1600, Z2000, Z2500

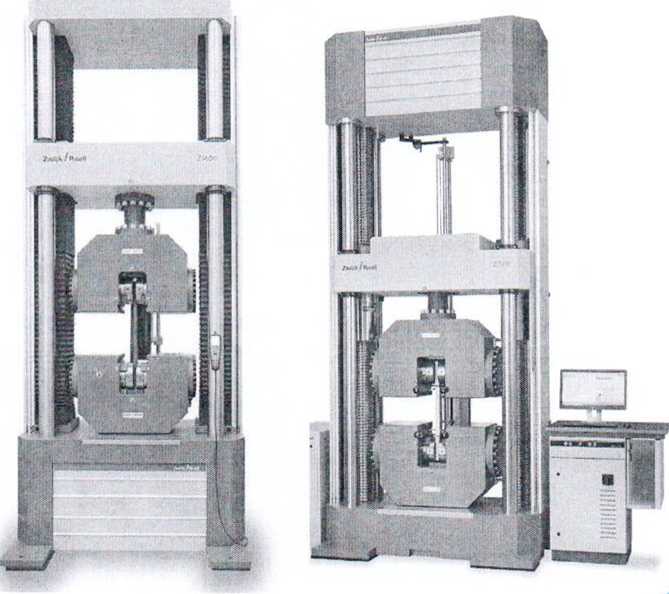

Рисунок 6 - Общий вид машин универсальных испытательных Z330, Z400, Z600, Z12C Z1600, Z2000, Z2500 с электромеханическим приводом ViБеларус \Д.и докумеитиг

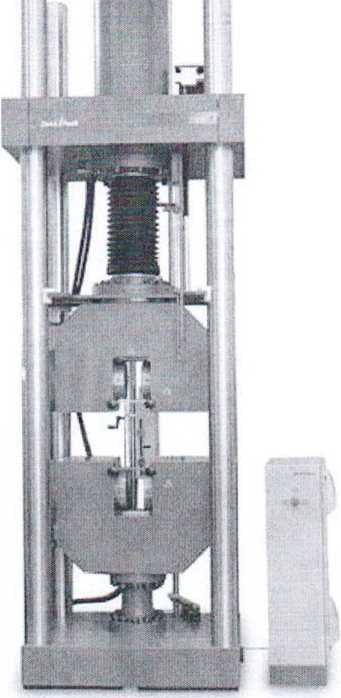

Рисунок 7 - Общий вид машин универсальных испытательных Z330, Z400, Z600, Z1200, Z1600, Z2000, Z2500 с гидравлическим приводом
Программное обеспечение
Программное обеспечение «testXpert», «testXpert II», «testXpert III» разработано специально для машин и служит для управления их функциональными возможностями, а также для обработки и отображения результатов измерений.
Программное обеспечение защищено от несанкционированного доступа ключом электронной защиты.
Идентификационные данные программного обеспечения приведены в таблице 2
Таблица 2 -
обеспечения
данные
|
Идентификационное наименование ПО |
testXpert |
testXpert II |
testXpert III |
|
Номер версии (идентификационный номер ПО), не ниже |
7.0 |
1.41 |
1.1 |
|
Цифровой идентификатор ПО |
34d9fb04c9f4339 665975977c957b е76 |
ebad77871a2e5 6551eb512a73b 8c1fe3 |
744978675320 Ь474Ь9Ье2е40 59237fdd |
|
Алгоритм вычисления цифрового идентификатора ПО |
MD5 |
MD5 |
MD5 |
Тосударстве‘.ныи реестр \ средств измерений I \ Республики Беларусь/ \Лл* документов/
( ( ।
ОСНОВНЫЕ ТЕХНИЧЕСКИЕ И МЕТРОЛОГИЧЕСКИЕ ХАРАКТЕРИСТИКИ
Основные технические и метрологические характеристики представлены в таблицах 3, 4, 5, 6.
Таблица 3
|
Наименование характеристики |
Значение |
|
Пределы допускаемой относительной погрешности при измерении силы в диапазоне от 0,2 до 1 % включ. от верхнего предела измерений датчика силы, % (комплектация с датчиками силы «Xforce К»(кроме исполнения 068922), «Xforce HP», «Serie RF-ZT», «Serie RF/ZT», «Serie RF-Z») |
±1,0 |
|
Пределы допускаемой относительной погрешности при измерении силы в диапазоне от 0,4 до 2 % включ. от верхнего предела измерений датчика силы, % (комплектация с датчиками силы «Xforce Р») |
±1,0 |
|
Пределы допускаемой относительной погрешности при измерении силы в диапазоне от 0,1 до 100 % включ. от верхнего предела измерений датчика силы, % (комплектация с датчиками силы «Xforce К+», «Xforce НР+») |
±0,5 |
|
Пределы допускаемой относительной погрешности при измерении силы в диапазоне от 1 до 100 % включ. от верхнего предела измерений датчика силы, % (комплектация с датчиками силы «Xforce К»(кроме исполнения 068922), «Xforce HP», «Serie RF-ZT», «Serie RF/ZT», «Serie RF-Z») |
±0,5 |
|
Пределы допускаемой относительной погрешности при измерении силы в диапазоне от 2 до 100 % включ. от верхнего предела измерений датчика силы, % (комплектация сдатчиками силы «Xforce Р») |
±0,5 |
|
Пределы допускаемой относительной погрешности при измерении силы в диапазоне от 2 до 100 % включ. от верхнего предела измерений датчика силы, % (комплектация с датчиками силы «Xforce К» исполнения 068922) |
±0,5 |
|
Пределы допускаемой относительной погрешности при измерении силы в диапазоне от 0,2 до 2 % включ. от верхнего предела измерений датчика силы, % (комплектация с датчиками силы «Xforce К» исполнения 068922) |
±1,0 |
Таблица 4
|
Исполнения |
Диапазон задания скорости перемещения подвижной траверсы без нагрузки, мм/мин |
Диапазон измерений скорости перемещения подвижной траверсы без нагрузки, мм/мин |
Пределы допускаемой относительной погрешности при измерении скорости перемещения подвижной траверсы без нагрузки, % |
Диапазон измерений перемеще -НИЯ подвижной траверсы, мм |
Пределы допускаемой относительной погрешности при измерении перемещения подвижной траверсы, % |
|
1 |
2 |
3 |
4 |
5 |
6 |
|
Z0.5 |
от 0,0005 до 2000 |
от 0,1 до 500,0 |
±1 |
от 0,5 до ЮОО37 |
±1 |
|
Z1.0 |
от 0,0005 до 2000 |
от 0,1 до 500,0 | |||
|
Z2.5 |
от 0,0005 до 1000 |
от 0,1 до 500,0 | |||
|
Z5.0 |
от 0,0005 до 600 |
от 0,1 до 500,0 | |||
|
Z005 |
от 0,0005 до 30003) |
от 0,1 до 500,0 | |||
|
Z010 Z020 |
от 0,0005 до 20003) от 0,0005 до 10003) |
от 0,1 до 500,0 от 0,1 до 500,0 | |||
|
Z030 |
от 0,0005 до 10003> |
от 0,1 до 500,0 |
Продолжение таблицы 4
|
1 |
2 |
3 |
4 |
5 |
6 |
|
Z050 |
от 0,0005 до 6003) |
от 0,1 до 500,0 |
±1 |
от 0,5 до 1000s7 |
±1 |
|
Z100 |
от 0,0005 до 15003) |
от 0,1 до 500,0 | |||
|
Z150 |
от 0,00005 до 900 |
от 0,1 до 500,0 | |||
|
Z250 |
от 0,00005 до 600 |
от 0,1 до 500,0 | |||
|
Z330 |
от 0,00005 до 400 |
от 0,1 до 250,0 | |||
|
Z400 |
от 0,00005 до 4001)3) от 0,1 до 3402) |
от 0,1 до 500,01’ от 0,1 до 340,02) | |||
|
Z600 |
от 0,00005 до 4001) от 0,1 до 2502) |
от 0,1 до 500,01’ от 0,1 до250,02) | |||
|
Z1200 |
от 0,00005 до 4001) от 0,1 до 2002> |
от 0,1 до 500,01} от 0,1 до200,02) | |||
|
Z1600 |
от 0,00005 до 3501) от 0,1 до 2502) |
от 0,1 до 500,011 от 0,1 до 250,02) | |||
|
Z2000 |
от 0,0001 до 3251) от 0,1 до 2002) |
от 0,1 до 500,01} от 0,1 до 200,02) | |||
|
Z2500 |
от 0,0001 до 2751)3) от 0,1 до 2002) |
от 0,1 до 500,01} от 0,1 до200,02) |
-Для модификации с электромеханическим приводом
2) -Для модификации с гидравлическим приводом
31 - Максимально возможное значение
Таблица 5
|
Модификация |
Наибольшая предельная нагрузка, кН |
Высота рабочего пространства базовой модификации без захватов, мм, не более |
Габаритные размеры базовой модификации, (ГхЩхВ), мм, не более |
Масса базовой модификации, кг, не более |
|
1 |
2 |
3 |
4 |
5 |
|
Z0.5 (TS ,TN, TH) |
0,5 |
1065 |
622x411x1289 |
68 |
|
Z1.0 (TS, TN, TH) |
1 |
1065 |
622x411x1289 |
76 |
|
Z2.5 (TS, TN, TH) |
2,5 |
1065 |
622x411x1289 |
76 |
|
Z5.0 (TS, TN, TH) |
5 |
1040 |
622x411x1289 |
78 |
|
Z005 (ТЕ, TN, TH, TNW, THW) |
5 |
1030 |
690x1044x2108 |
161 |
|
Z0053) (TN) |
5 |
1070 |
439x917x1331 |
115 |
|
Z010 (ТЕ, TN, TH, TNW, THW, TEW) |
10 |
1030 |
690x1044x2108 |
163 |
|
Z0103) (TN) |
10 |
1050 |
439x917x1331 |
135 |
|
Z020 (ТЕ, TN, TH, TNW, THW, TEW) |
20 |
1030 |
690x1044x2108 |
165 |
|
Z0203,(TN) |
20 |
1050 |
439x917x1331 |
135 |
|
Z030 (ТЕ, TH, THW, TEW) |
30 |
1400 |
730x1124x2694 |
240 |
|
Z0303) (TN) |
30 |
1370 |
456x1000x1743 |
330 |
|
Z050 (ТЕ, TH, THW, TEW) |
50 |
1400 |
730x1124x2694 |
240 |
|
Z0503) (TN) |
50 |
1370 |
456x1000x1743 |
ппл -- |
Продолжение таблицы 5
|
1 |
2 |
3 |
4 |
5 | ||
|
Z100 (SE, SN, SH, THW, TEW) |
100 |
1755 |
1032x1420x2360 |
1100 | ||
|
zioo3) (tn; |
100 |
1360 |
645x1205x1829 |
530 | ||
|
Z150 (SN, SW) |
150 |
1675 |
1032x1420x2360 |
1470 | ||
|
Z250 (SE, SN, SH, SW, SR, SNS) |
250 |
1675 |
1032x1420x2360 |
1500 | ||
|
Z330 (ES, E, H) |
330 |
2130 |
775x1120x3036 |
2250 | ||
|
Z400 (ES, E, H) |
400 |
2130п 15782) |
775x1120х30361) 500хЮ30х29132) |
22501’ 25002) | ||
|
Z600 (ES, E, H) |
600 |
20001) 15782) |
880х1220х30501) 500хЮ30х29132) |
360011 24702) | ||
|
Z1200 (ES, E, H) |
1200 |
23401) 18762) |
1063х1470х36351) 760x1100x34112) |
82001’ 53502) | ||
|
Z1600 (ES, E, H) |
1600 |
25901' 20762) |
1150х1620х39801) 1015х1210х36612) |
107001* 72002> | ||
|
Z2000 (ES, E, H) |
2000 |
26861’ 22362> |
1160х2000х43101) 905х1255х41252) |
14600п 108002) | ||
|
Z2500 (ES, E, H |
) |
2500 |
26861) 22362) |
1160х2000х4310п 905х1255х45002) |
164001* 120002) | |
|
1) - Для модификации машин с электромеханическим приводом 2) - Для модификации машин с гидравлическим приводом 3) - Для машин серии ProLine | ||||||
Таблица 6
|
Наименование характеристики |
Значение характеристики |
|
Рабочий диапазон температур, °C |
от +10 до +35 |
|
Относительная влажность, % |
от 20 до 90 |
|
Номинальное напряжение питания, В |
230/400 |
|
Номинальное частота напряжения питания, Гц |
50/60 |
|
Степень защиты оболочки по ГОСТ 14254-2015 |
IP32 |
Знак утверждения типа
Знак утверждения типа наносится на руководство по эксплуатации машины типографическим способом.
Комплектность
Таблица 7 - Комплект поставки машины
|
Наименование |
Примечание |
|
Машина испытательная универсальная серия Z |
Модификация по заказу |
|
Персональный компьютер типа IBM/PC |
Поставка по дополнительному заказу |
|
Комплект кабелей соединительных |
1 шт. |
|
Приспособления для проведения испытаний |
Поставка по дополнительному заказу |
|
Руководство по эксплуатации на русском языке |
------------------- /7 * У ----- |
|
Программное обеспечение |
Щ.Г. I |
1а
ТЕХНИЧЕСКИЕ ДОКУМЕНТЫ
Техническая документация «ZwickRoell GmbH & Со. KG», (Германия)
ГОСТ 28840-90 «Машины для испытаний материалов на растяжение, сжатие и изгиб. Общие технические требования»
СТБ 8034-2011 «Машины для испытания материалов на растяжение, сжатие и изгиб. Методика поверки»
Заключение
Машины универсальные испытательные серии Z соответствуют документации фирмы «ZwickRoell GmbH & Со. KG», (Германия), ГОСТ 28840-90, декларации о соответствии машин испытательных универсальных серии Z требованиям ТР ТС 004/2011 «О безопасности низковольтного оборудования», ТР ТС 020/2011 «Электромагнитная совместимость технических средств»
№ЕАЭС N RU Д-ОЕ.ГА05.В.03157/19 от 13/06/2019 (срок действия по 12.06.2024 включительно).
Межповерочный интервал - не более 12 месяцев.
Межповерочный интервал в сфере законодательной метрологии на территории Республики Беларусь - не более 12 месяцев.
Научно-исследовательский центр испытаний средств измерений и техники БелГИМ.
220053 г. Минск, Старовиленский тракт, 93, тел. 334-98-13.
Аттестат аккредитации № BY/112 1.0025.
