Приборы универсальные для измерения твердости металлов и сплавов ИТ 5010
| Номер в ГРСИ РФ: | РБ 03 03 3735 10 |
|---|---|
| Раздел: | Средства измерений силы и твердости [3] |
| Производитель / заявитель: | ООО "ЗАВОД ИСПЫТАТЕЛЬНЫХ ПРИБОРОВ" (ЗИП), г. Иваново |
Приборы универсальные для измерения твердости металлов и сплавов ИТ 5010, модификации ИТ 5010-01 М, предназначены для измерения твердости металлов и сплавов по методу Виккерса ГОСТ 2999-75, а также по методу Бринелля ГОСТ 9012-59.
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | РБ 03 03 3735 10 |
| Наименование | Приборы универсальные для измерения твердости металлов и сплавов ИТ 5010 |
| Год регистрации | 2010 |
| Номер сертификата | 8289 |
| Дата регистрации | 2012-12-27 |
| Срок действия | 2014-09-01 |
| Получатель сертификата | ООО "ЗИП", г. Иваново, Российская Федерация (RU) |
Производитель / Заявитель
ООО "ЗИП"
Адрес: ул. Лежневская, д.183, 153582, г. Иваново
Контакты: (4932)23-4595, (4932)23-45-95, zip@tochpribor.su
Поверка
| Межповерочный интервал / Периодичность поверки | 12 мес. |
| Методика поверки | Поверка проводится по ГОСТ 8.398-80, дополнительно по методике, приведенной в разделе 13 паспортов Гб 2.773.158 ПС и Гб 2.773.243 ПС, согласованной с НПО "ВНИИФТРИ" |
| Признание поверки | Первичная при выпуске из производства: Ивановский ЦСМС (номер реестра - №023, шифр поверительного клейма- БО)(НТК №05-10). |
Поверители
Скачать
|
Описание типа РБ 03 03 3735 10 [2013-04-17]
rb-03-03-3735-10_2013-04-17.pdf
|
Скачать | ||
|
Описание типа РБ 03 03 3735 10 [2010-09-22]
rb-03-03-3735-10_2010-09-22.pdf
|
Скачать | ||
|
Описание типа РБ 03 03 3735 10 [2008-06-26]
rb-03-03-3735-10_2008-06-26.pdf
|
Скачать |
Описание типа
Назначение
Приборы универсальные для измерения твердости металлов и сплавов ИТ 5010, модификации ИТ 5010-01 М, предназначены для измерения твердости металлов и сплавов по методу Виккерса ГОСТ 2999-75, а также по методу Бринелля ГОСТ 9012-59.
Приборы предназначены для работы в заводских лабораториях, в лабораториях научно-исследовательских институтов.
Описание
Принцип действия приборов основан:
для шкал Виккерса - на статическом вдавливании алмазного пирамидального наконечника с последующим измерением длин диагоналей восстановленного отпечатка;
для шкал Бринелля - на статическом вдавливании шарикового наконечника с последующим измерением диаметра восстановленного отпечатка.
Приборы состоят из следующих основных узлов:
- корпуса;
- рычажной системы, служащей для передачи испытательных нагрузок на испытываемый образец;
- оптической проекционной системы, с помощью которой отпечаток, получаемый на образце при вдавливании в него испытательного наконечника, проецируется на экран увеличенным в 120 раз, кроме того, происходит измерение размеров отпечатка в двух взаимно перпендикулярных направлениях;
- микропроцессорного устройства на приборе ИТ 5010-01 М, с помощью которого производится измерение размеров отпечатка и перерасчет в единицы твердости, разбраковка изделий на группы твердости, математическая обработка результатов измерений;
- ручного привода, который обеспечивает плавное приложение испытательных нагрузок;
- механизма подъема испытательного стола;
- электрооборудования.

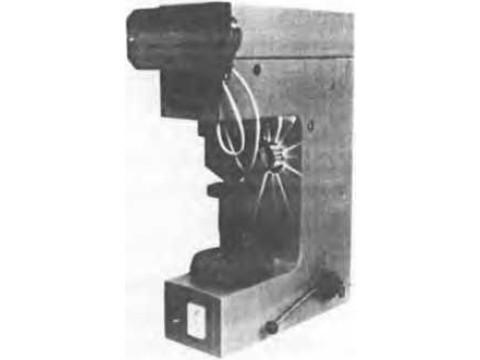

ИТ 5010-01 М
Технические характеристики
Метрологические и технические характеристики мер приведены в таблице 1
Таблица 1
|
Наименование параметров |
Модель прибора | |
|
ИТ 5010 |
ИТ 5010-01 М | |
|
Диапазон измерения твердости: по шкалам Виккерса по шкалам Бринелля |
от 80 до 1500 HV от 5,6 до 450 НВ | |
|
Испытательные нагрузки, Н |
49,03; 98,07; 153,2; 196,1; 245,2; 294,2; 490,3; 612,9; 980,7; 1226; 1839; 2452 | |
|
Пределы допускаемой погрешности испытательных нагрузок, % |
± 1 | |
|
Пределы допускаемой погрешности прибора по шкалам Виккерса, % |
±3 | |
|
Пределы допускаемой погрешности прибора по шкалам Бринелля, %: мера твердости (100 ± 25) НВ 2,5/62,5/10 мера твердости (100 ± 25) НВ 2,5/250/ 10 мера твердости (200 ± 50) НВ 2,5/187,5/10 мера твердости (400 ±50) НВ 2,5/187,5/10 мера твердости (30 ± 20) НВ 5/62,5/60 |
±3 | |
|
Максимальная высота рабочего пространства без защитных стаканов, мм, не менее |
150 | |
|
Габаритные размеры, мм, не более длина х ширина х высота |
635 х 335 х 810 | |
|
Масса, кг, не более |
140 |
138 |
|
Питание от сети переменного тока напряжение, В частота, Гц |
1 0% -15% 50±1 | |
|
Потребляемая мощность, Вт, не более |
60 | |
90 |
|
Вероятность безотказной работы за 1000 ч |
0,92 | |
|
Полный средний срок службы, лет, не менее |
10 | |
Знак утверждения типа
Знак утверждения типа наносится на фирменные таблички фотохимическим способом и наносится на титульном листе паспорт методом печати.
Комплектность
Совместно с приборами поставляются комплекты принадлежностей, запасных частей, сменных частей (испытательные столы, испытательные наконечники), меры твердости по Виккерсу и Бринеллю, а также комплект эксплуатационной документации: паспорт, паспорт на меры твердости образцовые МТВ и МТБ 2-го разряда ГОСТ 9031-75, паспорт на алмазный наконечник НП ГОСТ 9377-81.
По специальному заказу поставляются наконечники и шарики 0 1,2, 10 мм (для измерения твердости по методу Бринелля).
Поверка
осуществляется по ГОСТ 8.398-80 “ГСИ. Приборы для измерения твердости металлов и сплавов. Методы и средства поверки”, дополнительно по методике, приведенной в разделе 13 паспортов Гб 2.773.158 ПС и Гб 2.773.243 ПС, согласованной с ФГУП “ВНИИФТРИ”.
Сведения о методах измерений
1. ГОСТ 9012 - 59 “Металлы и сплавы. Метод измерения твердости по Бринеллю”.
2. ГОСТ 2999 - 75 “Металлы и сплавы. Метод измерения твердости по Виккерсу”.
Нормативные документы
1. ГОСТ 23677 - 79 “Твердомеры для металлов. Общие технические требования”.
2. ГОСТ 8.398 - 80 “ГСИ. Приборы для измерения твердости металлов и сплавов. Методы и средства поверки”.
3. ТУ 25-7701.0058- 88 “Прибор универсальный для измерения твердости металлов и сплавов”.
Рекомендации к применению
- при выполнении работ по оценке соответствия промышленной продукции и продукции других видов, а так же иных объектов установленным законодательством Российской Федерации.
