Приборы для измерения твердости резины по Шору А

Приборы для измерения твердости резины по Шору А (Фото 2)

Номер в ГРСИ РФ:	РБ 03 03 2682 10
Раздел:	Средства измерений силы и твердости [3]
Производитель / заявитель:	ООО "ЗАВОД ИСПЫТАТЕЛЬНЫХ ПРИБОРОВ" (ЗИП), г. Иваново

Скачать

	Описание типа РБ 03 03 2682 10 [2010-09-23] rb-03-03-2682-10_2010-09-23.pdf	Скачать
	Описание типа РБ 03 03 2682 10 [2010-01-01] rb-03-03-2682-10_2010-01-01.pdf	Скачать
	Описание типа РБ 03 03 2682 10 [2013-04-18] rb-03-03-2682-10_2013-04-18.pdf	Скачать

Нет данных о поставщике

Являетесь поставщиком? Разместите свои контакты в этом блоке! Подробнее в разделе Реклама

Приборы для измерения твердости резины по Шору А предназначены для определения твердости резины и резиновых изделий по методу Шора А в соответствии с ГОСТ 263-75.

Информация по Госреестру

Основные данные
Номер по Госреестру	РБ 03 03 2682 10
Наименование	Приборы для измерения твердости резины по Шору А
Год регистрации	2010
Номер сертификата	8292
Дата регистрации	2012-12-27
Срок действия	2014-09-01
Получатель сертификата	ООО "ЗИП", г. Иваново, Российская Федерация (RU)

Производитель / Заявитель

ООО "ЗИП"

Адрес: ул. Лежневская, д.183, 153582, г. Иваново

Контакты: (4932)23-4595, (4932)23-45-95, zip@tochpribor.su

Поверка

Межповерочный интервал / Периодичность поверки	6 мес.
Методика поверки	Поверка проводится по ГОСТ 8.406-80 и разделам паспортов.
Признание поверки	Первичная при выпуске из производства: Ивановский ЦСМС (номер реестра - №023, шифр поверительного клейма - БО)(НТК №05-10).

Поверители

Скачать

	Описание типа РБ 03 03 2682 10 [2010-09-23] rb-03-03-2682-10_2010-09-23.pdf	Скачать
	Описание типа РБ 03 03 2682 10 [2010-01-01] rb-03-03-2682-10_2010-01-01.pdf	Скачать
	Описание типа РБ 03 03 2682 10 [2013-04-18] rb-03-03-2682-10_2013-04-18.pdf	Скачать

Описание типа

Назначение Описание Технические характеристики Знак утверждения типа Комплектность Поверка Сведения о методах измерений Нормативные документы Рекомендации к применению

Назначение

Применяются для оснащения научно-исследовательских институтов и предприятий, выпускающих и потребляющих резину и резиновые изделия

Описание

Принцип действия приборов основан на внедрении стального индентора в образец из резины при полном контакте измерительной площадки с образцом. Перемещение индентора отсчитывается по шкале прибора. Чем выше твердость, тем меньше внедрение индентора в образец.

Прибор 2033 ТИР состоит из корпуса, в котором монтируется механизм измерения силы и деформации. Через нижнее отверстие в корпусе проходит индентор, который крепится в резьбовом отверстии рейки. В верхней части рейки закреплена опора, на винтовую часть которой навернута пружина сжатия. В корпусе имеется головка для крепления прибора на стойке.

При нажатии на испытуемую поверхность индентор через рейку передает усилие сопротивления материала на пружину, деформируя ее. Перемещение индентора через рейку и зубчатую передачу передается на стрелку прибора, которая поворачивается на угол, выраженный на шкале в единицах твердости.

В состав модификации прибора ИТ5О78 входит собственно прибор 2033 ТИР и настольное приспособление для его крепления. Настольное приспособление состоит из сварного основания, колонки и кронштейна, закрепленного на колонке. Имеется реле времени, позволяющее устанавливать необходимое время выдержки под нагрузкой. В основание также имеется стол для установки образцов и рукоятка, для подъема образца до упора с индентором. На кронштейне размещается груз, обеспечивающий прижим образца.

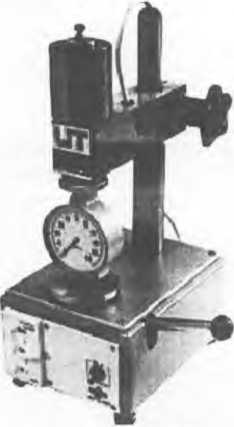

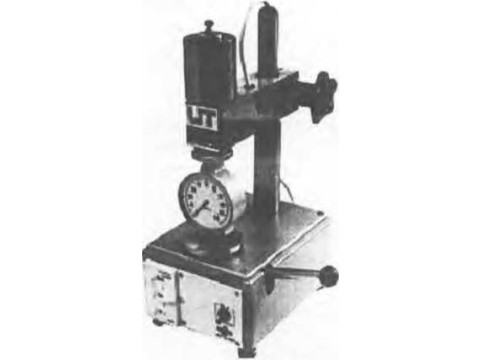

ИТ 5078

Рис. 2

2033 ТИР

Рис.1

Программное обеспечение нет

Технические характеристики

Метрологические и технические характеристики мер приведены в таблице 1

Таблица 1

Наименование параметров	2033ТИР	Модификация ИТ 5078
Диапазон измерения твердости по Шору А, ед. твердости:	от 0 до 100
Предварительная нагрузки, Н	0.549±0,080
Предельная нагрузки, Н	8,063±0,080
Цена деления отсчетного устройства, ед. твердости	±1
Вылет индентора от опорной поверхности при нулевом показании, мм	2,50±0,04
Пределы допускаемой погрешности перемещения индентора в любой точке шкалы прибора, мм	±0,025 (1 деление шкалы)
Усилие создаваемое грузом, Н	-	12,5±0,1
Выдержка времени под нагрузкой, с	-	от 0,1 до 99
Рабочий ход стола, мм:	-	(8±2)
Рабочее пространство, мм: расстояние от стола до индентора; расстояние от оси индентора до колонки		регулируемое от 0 до 90 не менее 100 мм
Габаритные размеры, мм, не более: длинахширинахвысота	28x74x96	240x250x460
Масса прибора, кг, не более:	0,25	8
Полный средний срок службы, лет, не менее	10
Вероятность безотказной работы заЮОО ч	0,92

Знак утверждения типа

Знак утверждения типа наносится на фирменные таблички и на шкале прибора фотохимическим способом, на титульном листе паспорта методом печати.

Комплектность

В комплект поставки входят:

- приборы для измерения твердости резины по Шору А - 1 шт.

- футляр - 1 шт.

- паспорт - 1 шт.

Поверка

осуществляется по ГОСТ8.406-80 "Государственная система обеспечения единства измерений. Твердомеры для резины. Методы и средства поверки" и дополнительно по “Методике поверки”, приведенной в разделе 12 паспорта Гб 2.773.080 ПС и в разделе 13 паспорта Гб 2.773.196ПС, согласованной с ГП «ВНИИФТРИ».

Основными средствами поверки являются:

- микроскоп УИМ21 ГОСТ8074-82;

- весы лабораторные квадрантные ВЛКТ-2-100 ГОСТ24104-01;

- меры длины концевые плоскопараллельные, набор № 1 кл.З ГОСТ9038-90.
