Весы неавтоматического действия автомобильные МА
| Номер в ГРСИ РФ: | РБ 03 02 8218 21 |
|---|---|
| Раздел: | Средства измерений массы [2] |
| Категория: | Весы |
| Производитель / заявитель: | ООО "МИДЛиК", г. Лобня, Московская обл. |
|
Описание типа РБ 03 02 8218 21 [2021-10-25]
rb-03-02-8218-21_2021-10-25.pdf
|
Скачать |
Описание: принцип действия весов основан на преобразовании деформации рабочего тела весоизмерительных тензорезисторных датчиков (далее - датчиков), возникающей под действием веса взвешиваемого объекта, в пропорциональный электрический сигнал. Аналоговые электрические сигналы с датчиков поступают в аналогово-цифровой преобразователь, который может быть размещен в корпусе датчиков или в корпусе индикатора. Выходной цифровой сигнал обрабатывается, и результаты взвешивания массы индицируются на дисплее, расположенном вместе с функциональной клавиатурой на передней панели индикатора.
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | РБ 03 02 8218 21 |
| Наименование | Весы неавтоматического действия автомобильные МА |
| Год регистрации | 2021 |
| Номер сертификата | 14424 |
| Дата регистрации | 2021-10-05 |
| Срок действия | 2025-08-19 |
| Получатель сертификата | ООО "МИДЛиК", г. Лобня, Московская обл., Российская Федерация |
Производитель / Заявитель
ООО "МИДЛиК"
Адрес: ул. Железнодорожная, д.10, Помещение №1, 141730, г. Лобня, Московская обл.
Контакты: +7 (495) 988-52-88, middle@middle.ru
Поверка
| Межповерочный интервал / Периодичность поверки | 12 месяцев |
| Методика поверки | ГОСТ OIML R 76-1-2011 «Весы неавтоматического действия. Часть 1. Метрологические и технические требования. Испытания» |
Поверители
Скачать
|
Описание типа РБ 03 02 8218 21 [2021-10-25]
rb-03-02-8218-21_2021-10-25.pdf
|
Скачать |
Описание типа
Назначение
Описание: принцип действия весов основан на преобразовании деформации рабочего тела весоизмерительных тензорезисторных датчиков (далее - датчиков), возникающей под действием веса взвешиваемого объекта, в пропорциональный электрический сигнал. Аналоговые электрические сигналы с датчиков поступают в аналогово-цифровой преобразователь, который может быть размещен в корпусе датчиков или в корпусе индикатора. Выходной цифровой сигнал обрабатывается, и результаты взвешивания массы индицируются на дисплее, расположенном вместе с функциональной клавиатурой на передней панели индикатора.
Конструктивно весы состоят из грузоприемного устройства (далее - ГПУ), грузопередающего устройства, весоизмерительного устройства, включающего в себя датчики, устройство обработки аналоговых данных (при наличии), соединительную коробку, а также индикатор. ГПУ имеет два конструктивных исполнения: стационарное и портативное. Оба исполнения состоят из секций, количество и габаритные размеры которых зависят от максимальной нагрузки весов. Портативные весы состоят из нескольких платформ, механически не связанных между собой. Стационарные весы монтируются на фундамент.
В состав конструкции однодиапазонных модификаций весов могут входить следующие типы датчиков:
датчики весоизмерительные тензорезисторные ZS, CLC, WLC, SDS, EDS (регистрационный номер - № 75819-19) в различных вариантах исполнения внешнего вида кожуха: в аналоговом (ZS, CLC, WLC, SDS, EDS) и цифровом исполнениях (ZS-D, CLC-D, WLC-D, SDS-D, EDS-D) с различными методами герметизации кожуха; изготовленные из различных материалов упругого элемента: конструкционной стали (ZS, CLC, WLC, SDS, EDS) или нержавеющей стали (ZS-SS, CLC-SS, WLC-SS, SDS-SS, EDS-SS);
датчики весоизмерительные тензорезисторные QS (регистрационный номер -№ 78206-20) в различных вариантах оснащения деталями для образования соединения с узлами встройки, с различными методами герметизации; в аналоговом (QS) и цифровом исполнениях (QS-D); изготовленные из различных материалов упругого элемента: конструкционной стали (QS) или нержавеющей стали (QS-SS);
датчики весоизмерительные тензорезисторные SB, SQ, HSX, IL, U, AM. XSB (регистрационный номер - № 77382-20) в различных вариантах исполнения упругого элемента с различными методами герметизации; в аналор0В3^^(-(8В, SQB) и цифровом исполнениях (SB-D, SQB-D); изготовленные из различны* материалов упругого элемента: конструкционной стали (SB, SQB) или нержавеющей стали
(SB-SS, SQ-SS);
датчики весоизмерительные тензорезисторные Digital Load Cell (регистрационный номер - № 55634-19) цифрового исполнения (D), изговленные из различных материалов (DB, DH, DL). по типу и структуре датчиков: балочный двухопорный на изгиб (DB9, DH9, DL9) или стержневой (колонна) - DB14. DH14, DL14), с различными методами герметизации;
датчики весоизмерительные тензорезисторные Single shear beam. Dual shear beam, S beam, Column (регистрационный номер - РБ 03 02 4443 17), изговленные из различных материалов (В, Н, L), по типу и структуре датчиков: балочный на сдвиг (В8, Н8, L8); балочный двухопорный на изгиб (В9, Н9, L9); балочный датчик на изгиб (Bll, Hll, L11) или стержневой (колонна) - В14, Н14, L14) с различными методами герметизации;
датчики весоизмерительные сжатия 740 ( регистрационный номер -№ 50842-12); датчики весоизмерительные тензорезисторные WBK (регистрационный номер РБ 03 02 0591 18), изготовленные из различных материалов: крашенной стали (WBK-L) или нержавеющей стали (WBK);
датчики весоизмерительные тензорезисторные WBK-D (регистрационный номер -№ 54471-13);
датчики весоизмерительные тензорезисторные BS, BSA, BSS, BSH, HBS. ВСА и ВСМ (регистрационный номер - № 51261-12), модификации: BS, BSA, BSS, BSH;
датчики весоизмерительные тензорезисторные С (регистрационный номер № 67871-17), модификации: С16А, С16i, С2А;
датчики весоизмерительные сжатия RC3 (регистрационный номер-№ 50843-12);
датчики весоизмерительные цифровые сжатия RC3D (регистрационный номер -№ 50844-12);
датчики весоизмерительные цифровые МВЦ (регистрационный номер -РБОЗ 02 5982 16);
датчики весоизмерительные МВ 150 (регистрационный номер - РБ 03 02 5313 21). В состав конструкции двухинтервальных модификаций весов могут входить следующие типы датчиков:
датчики весоизмерительные тензорезисторные ZS, CLC, WLC, SDS, EDS (регистрационный номер - № 75819-19) в различных вариантах исполнения внешнего вида кожуха: в аналоговом (ZS, CLC, WLC, SDS, EDS) и цифровом исполнениях (ZS-D, CLC-D, WLC-D, SDS-D, EDS-D) с различными методами герметизации кожуха; изготовленные из различных материалов упругого элемента: конструкционной стали (ZS, CLC, WLC, SDS, EDS) или нержавеющей стали (ZS-SS, CLC-SS, WLC-SS, SDS-SS, EDS-SS). Применяются для всех модификаций весов, кроме модификации МА-15АЩ) (2/5;L'B)-W(P);
датчики весоизмерительные тензорезисторные QS (регистрационный номер -№ 78206-20) в различных вариантах оснащения деталями для образования соединения с узлами встройки, с различными методами герметизации; в аналоговом (QS) и цифровом исполнениях (QS-D); изготовленные- из ’различных материалов упругого элемента: конструкционной стали (QS) илтг нержавеющей стали (QS-SS). Применяются для всех модификаций весов, кроме .модификации МА-15А(Ц) (2/5;L'B)-W(P);
датчики весоизмерительные тензорезисторные SB, SQ, HSX, IL, U, AM, XSB (регистрационный номер - № 77382-20) в различных вариантах исполнения упругого элемента с различными методами герметизации; в аналоговом (SB, SQB) и цифровом исполнениях (SB-D, SQB-D); изготовленные из различных материалов упругого элемента: конструкционной стали (SB, SQB) или нержавеющей стали (SB-SS, SQB-SS). Применяются для всех модификаций весов, кроме модификации МА-15А(Ц) (2/5;L'B)-W(P);
датчики весоизмерительные тензорезисторные WBK (регистрационный номер РБ 03 02 0591 18) изготовленные из различных материалов: крашенной стали (WBK-L) или нержавеющей стали (WBK). Применяются для следующих модификаций весов: МА-20А(Ц) (5/10;L'B)-W(P), МА-40А(Ц) (10/20;L'B)-W(P), МА-80А(Ц) (20/50;L'B)-W(P);
датчики весоизмерительные тензорезисторные WBK-D (регистрационный номер - № 54471-13). Применяются для всех модификаций весов;
датчики весоизмерительные тензорезисторные С (регистрационный номер -№ 67871-17), модификации: С16А, C16i, С2А. Применяются для всех модификаций весов, кроме модификации МА-15А(Ц) (2/5;L'B)-W(P);
датчики весоизмерительные сжатия RC3 (регистрационный номер № 50843-12). Применяются для следующих модификаций весов: МА-20А(Ц) (5/10;L'B)-W(P), МА-40АЩ) (10/20;L'B)-W(P), МА-80А(Ц) (20/50;L'B)-W(P);
датчики весоизмерительные цифровые сжатия RC3D (регистрационный номер № 50844-12). Применяются для следующих модификаций весов: МА-20А(Ц) (5/10;L'B)-W(P), МА-40А(Ц) (10/20;L'B)-W(P), МА-80А(Ц) (20/50;L'B)-W(P).
В качестве индикаторов в весах применяются приборы весоизмерительные МИ (регистрационный номер - № 1378-15), модификации: МИ ВДА/12Я, МИ ВЖА/12Я, МИ ВДА/7Я, МИ ВЖА/7Я, МИ ВДА/12ЯС, МИ ВЖА/12ЯС, МИ ВДА/12ЦС, МИ ВДА/12Ц.
Весы выпускаются в модификациях с обозначением МА-М-А(Ц) (Y;L'B)-W (Р), где:
N - максимальная нагрузка весов (Мах), выбирается из ряда значений: 15, 20, 30, 40, 60, 80. 100, 120, 150 т;
А (Ц) - тип используемых в весах весоизмерительных датчиков: А - весы с датчиками аналогового типа; Ц - весы с цифровыми датчиками;
Y - значение поверочного интервала весов (е) (для однодиапазонных модификаций, выбирается из ряда: 5, 10, 20, 50 кг; для двухинтервальных модификаций, выбирается из ряда: 2/5, 5/10, 10/20, 20/50 кг);
L - длина ГПУ от 0,4 до 27 м;
В - ширина ГПУ от 0,4 до 6 м;
W - модификация индикатора;
Р - весы с беспроводной связью весовой платформы и вторичным дисплеем отображения массы взвешиваемого груза.
Весы снабжены следующими устройствами (в скобках указаны соотв
пункты ГОСТ OIML R 76-1-201 Г):
устройство полуавтоматической установки на нуль (Т.2.7.2.2);
автоматическое устройство установки на нуль (Т.2.7.2.3);
устройство первоначальной установки на нуль (Т.2.7.2.4);
устройство слежения за нулем (Т.2.7.3);
устройство тарирования (выборки массы тары) (Т.2.7.4);
показывающим устройством с расширением (Т.2.6);
устройство индикации отклонения от нуля (п. 4.5.5).
Информация о массе взвешиваемого груза может быть передана на периферийные электронные устройства по проводным интерфейсам связи, индикаторы с цифровым входом могу использовать интерфейсы беспроводной связи: радиоканал, WI-FI. Bluetooth.
На ГПУ с боковой стороны и на корпусе индикатора должна быть прикреплена маркировочная табличка, содержащая следующую информацию: обозначение типа весов;
максимальная нагрузка (Мах);
минимальная нагрузка (Min);
действительная цена деления (шкалы) (d) и поверочный интервал (е);
класс точности;
серийный номер весов;
знак утверждения типа;
наименование предприятия - изготовителя;
особый диапазон рабочих температур для размещения ГПУ;
год изготовления весов.
Общие виды исполнений ГПУ весов представлены на рисунке 1.

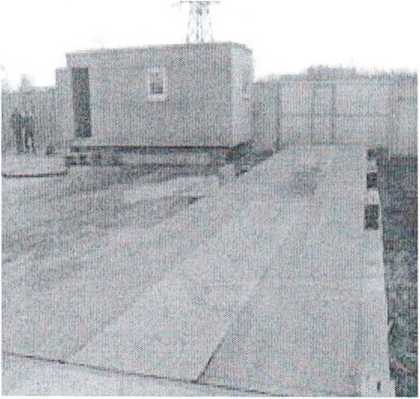

Общий вид стационарных весов с многосекционным ГПУ
Рисунок 1 - Общий вид возможных исполнений ГПУ

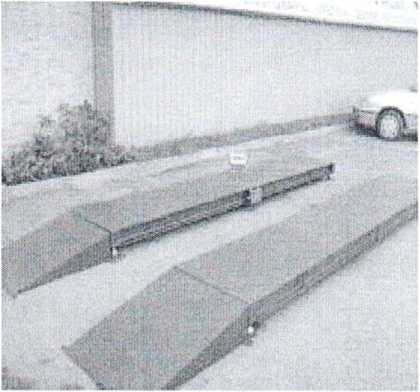

Общий вид портативных весов с многосекционным ГПУ

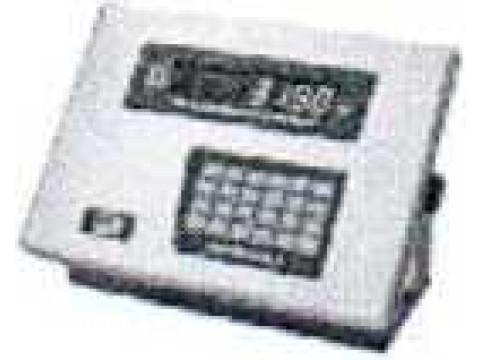

Общий вид индикаторов представлен на рисунке 2.
МИ ВЖА/7Я
МИ ВЖА/12Я
МИВДА/12ЯС
МИ ВДА/7Я
МИ ВЖА/12ЯС
МИ ВДА/12Ц
Рисунок 2 - Общий вид индикаторов
МИ ВДА/12ЦС
Пример схемы пломбировки от несанкционированного доступа, место нанесения знака поверки для весов неавтоматического действия автомобильных МА приведены на рисунках 3 и 4.
Пломба с оттиском клейма поверителя
Весы с индикаторами МИ ВДА/12Я, МИ ВДА/7Я
Весы с индикаторами МИ ВЖА/12Я, МИ ВЖА/7Я
Пломба с оттиском клейма поверителя
Пломба с оттиском клейма поверителя
Весы с индикатором МИВДА/12ЯС
Весы с индикатором МИ ВЖА/А12ЯС
Пломба с оттиском клейма поверителя
Пломба с оттиском клейма поверителя
Весы с индикатором МИ ВДА/12ЦС
Весы с индикатором МИ ВДА/12Ц
Рисунок 3 - Пример схемы пломбировки от несанкционированного доступа, место нанесения знака поверки для весов неавтоматического действия автомобильных МА
Рисунок 4 - Пример схемы пломбировки соединительной коробки весов неавтоматического действия автомобильных МА
Обязательные метрологические требования:
Таблица 2 - Метрологические характеристики для однодиапазонных весов
|
Обозначение весов |
Min, т |
Мах, т |
d = е. кг |
п |
Интервалы взвешивания, кг |
тре, кг |
|
МА-15АЩ) (5: LxB)-W(P) |
0,1 |
15 |
5 |
3000 |
от 100 до 2500 включ. св. 2500 до 10000 включ. св. 10000 до 15000 включ. |
±2.5 ±5,0 ±7.5 |
|
МА-20А(Ц) (10: LxB)-W(P) |
0,2 |
20 |
10 |
2000 |
от 200 до 5000 включ. св. 5000 до 20000 включ. |
±5 ±10 |
|
МА-ЗОА(Ц) (10; LxB)-W(P) |
0,2 |
30 |
К) |
3000 |
от 200 до 5000 включ. св. 5000 до 20000 включ. св. 20000 до 30000 включ. |
±5 ±10 ±15 |
|
МА-40А(Ц) (20: LxB)-W(P) |
0,4 |
40 |
20 |
2000 |
от 400 до 10000 включ. св. 10000 до 40000 включ. |
±10 ±20 |
|
МА-бОА(Ц) (20; LxB)-W(P) |
0,4 |
60 |
20 |
3000 |
от 400 до 10000 включ. св. 10000 до 40000 включ. св. 40000 до 60000 включ. |
±10 ±20 ±30 |
|
МА-80А(Ц) (50; LxB)-W(P) |
1,0 |
80 |
50 |
1600 |
от 1000 до 25000 включ. св. 10000 до 80000 включ. |
±25 ±50 |
|
МА-ЮОА(Ц) (50: LxB)-W(P') |
1,0 |
100 |
50 |
2000 |
от 1000 до 25000 включ. св. 10000 до 100000 включ. |
±25 ±50 |
|
МА-120А(Ц) (50; LxB)-W(P) |
1.0 |
120 |
50 |
2400 |
от 1000 до 25000 включ. св. 10000 до 100000 включ. св. 100000 до 120000 включ. |
±25 ±50 ±75 |
|
МА-150А(Ц) (50; LxB)-W(P) |
1,0 |
150 |
50 |
3000 |
от 1000 до 25000 включ. св. 10000 до 100000 включ. св. 100000 до 150000 включ. |
±25 ±50 ±75 |
Таблица 3 - Метрологические характеристики для двухинтервальных весов
|
Обозначение весов |
Min. т |
Мах|/ Махг, т |
d\/d^ и ede,, кг |
П //и 2 |
Интервалы взвешивания, кг |
тре, кг |
|
МА-15А(Ц) (2/5; LxB)-W(P) |
0.04 |
6/15 |
2/5 |
3000/ 3000 |
от 40 до 1000 включ. св. 1000 до 4000 включ. св. 4000 до 6000 включ. св. 6000 до 10000 включ. св. 10000 до 15000 включ. |
±1.0 ±2,0 ±3,0 ±5.0 ±7.5 |
|
МА-20АЩ) (5/10; LxB)-W(P) |
0,1 |
15/20 |
5/10 |
3000/ 2000 |
от 100 до 2500 включ. св. 2500 до 10000 включ. св. 10000 до 15000 включ. св. 15000 до 20000 включ. |
±2.5 ±5.0 ±7.5 ±10.0 |
|
МА-30А(Ц) (5/10; LxB)-W(P) |
0.1 |
15/30 |
5/10 |
3000/ 3000 |
от 100 до 2500 включ. св. 2500 до 10000 включ. св. 10000 до 15000 включ. св. 15000 до 20000 включ. св. 20000 до 30000 включ. |
±2,5 ±5.0 ±7.5 ±10,0 ±15.0 |
|
МА-40А(Ц) (10/20; LxB)-W(P) |
0.2 |
30/40 |
10/20 |
3000/ 2000 |
от 200 до 5000 включ. св. 5000 до 20000 включ. св. 20000 до 30000 включ. св. 30000 до 40000/Вкдт^ч. |
±5 ±10 ±15 \ ±20 |
•I / ' ый
Продолжение таблицы 3
|
Обозначение весов |
Min. т |
Мах|/ Махг, т |
d\!di и erfei, кг |
щ/п? |
Интервалы взвешивания, кг |
тре, кг |
|
МА-60А(Ц) (10/20: LxB)-W(P) |
0,2 |
30/60 |
10/20 |
3000/ 3000 |
от 200 до 5000 включ. св. 5000 до 20000 включ. св. 20000 до 30000 включ. св. 30000 до 40000 включ. св. 40000 до 60000 включ. |
±5 ±10 ±15 ±20 ±30 |
|
МА-80А(Ц) (20/50; LxB)-W(P) |
0.4 |
60/80 |
20/50 |
3000/ 1600 |
от 400 до 10000 включ. св. 10000 до 40000 включ. св. 40000 до 60000 включ. св. 60000 до 80000 включ. |
±10 ±20 ±30 ±50 |
|
МА-ЮОА(Ц) (20/50: LxB)-W(P) |
0.4 |
60/100 |
20/50 |
3000/ 2000 |
от 400 до 10000 включ. св. 10000 до 40000 включ. св. 40000 до 60000 включ. св. 60000 до 100000 включ. |
±10 ±20 ±30 ±50 |
|
МА-120А(Ц) (20/50: LxB)-W(P) |
0.4 |
60/120 |
20/50 |
3000/ 2400 |
от 400 до 10000 включ. св. 10000 до 40000 включ. св. 40000 до 60000 включ. св. 60000 до 100000 включ. св. 100000 до 120000 включ. |
±10 ±20 ±30 ±50 ±75 |
Пределы допускаемой погрешности в эксплуатации равны удвоенному значению пределов допускаемой погрешности при поверке (тре).
Пределы допускаемой погрешности весов после выборки массы тары соответствуют пределам допускаемой погрешности для массы нетто.
Таблица 4
|
Наименование характеристики |
Значение |
|
Показания индикации массы, кг, не более |
Мах + 9е |
|
Диапазон установки на нуль и слежения за нулём, % от Мах, не более |
4 |
|
Диапазон первоначальной установки на нуль, % от Мах, не более |
20 |
|
Верхняя граница диапазона устройства выборки массы тары (Т) |
100 % от Мах |
Основные технические характеристики и метрологические характеристики, не относящиеся к обязательным техническим требованиям: Таблица 5
|
Наименование характеристики |
Значение |
|
Параметры сетевого питания (через адаптер): напряжение переменного тока, В частота, Гц |
от 187 до 242 от 49 до 51 |
|
Напряжение электропитания от источника постоянного тока, В |
от 6 до 12 |
|
Диапазон рабочих температур для индикаторов. °C |
от -10 до +40 |
|
Особый диапазон рабочих температур для размещения ГПУ, °C: при использовании датчиков BS, BSA, BSH, R.C3, R.C3D при использовании датчиков BSS при использовании датчиков Digital Load Cell, Single shear beam. Dual shear beam, S beam. Column, 740 при использовании датчиков C2A при использовании датчиков ZS. CLC, WLC. SDS. EDS. WBK.-D. QS, SB. SQB при использовании датчиков WBK при использовании датчиков С16А. CI6i, МВЦ. МВ 150 |
от -10 до +40 от -20 до +40 от -30 до +40 /э+-З^О +5о ■ [l от-40 до+40 \>т+С0 до^+5() от -50 до +50 |
Таблица 6 — Габаритные размеры ГПУ в зависимости от максимальных нагрузок весов для стационарных весов с многосекционным ГПУ
|
Мах, т |
Количество секций, шт. |
Количество датчиков, шт. |
Длина платформы, м |
Ширина платформы, м |
|
15 |
от 1 до 2 |
от 4 до 6 |
от 4 до 12 |
от 1 до 6 |
|
20 |
от 1 до 2 |
от 4 до 6 |
от 4 до 12 |
от 1 до 6 |
|
30 |
от 1 до 3 |
от 4 до 8 |
от 4 до 18 |
от 1 до 6 |
|
40 |
от 1 до 3 |
от 4 до 8 |
от 6 до 18 |
от 1 до 6 |
|
60 |
от 2 до 4 |
от 6 до 10 |
от 8 до 24 |
от 1 до 6 |
|
80 |
от 2 до 5 |
от 6 до 12 |
от 12 до 27 |
от 1 до 6 |
|
100 |
от 2 до 5 |
от 6 до 12 |
от 12 до 27 |
от 1 до 6 |
|
120 |
от 2 до 5 |
от 6 до 12 |
от 12 до 27 |
от 1 до 6 |
|
150 |
от 2 до 5 |
от 6 до 12 |
от 12 до 27 |
от 1 до 6 |
Таблица 7 - Габаритные размеры ГПУ в зависимости от максимальных нагрузок весов для портативных весов с многосекционным ГПУ
|
Мах, т |
Количество секций, шт. |
Количество датчиков, шт. |
Длина платформы, м |
Ширина платформы, м |
|
15 |
от 1 до 6 |
от 4 до 24 |
от 0,4 до 10 |
от 0,4 до 6 |
|
20 |
от 1 до 6 |
от 4 до 24 |
от 0.4 до 10 |
от 0,4 до 6 |
|
30 |
от 1 до 6 |
от 4 до 24 |
от 0.4 до 10 |
от 0,4 до 6 |
|
40 |
от 1 до 6 |
от 4 до 24 |
от 0.4 до 10 |
от 0.4 до 6 |
Комплектность
Таблица 8
|
Наименование |
Обозначение |
Количество |
|
Весы неавтоматического действия МА |
— |
1 шт. |
|
Руководство по эксплуатации |
— |
1 шт. |
|
Руководство по эксплуатации на индикатор |
— |
1 шт. |
|
Паспорт |
— |
1 шт. |
Место нанесения знака утверждения типа средств измерений: на средстве измерений и/или на эксплуатационных документах.
Поверка осуществляется по ГОСТ OIML R 76-1—2011* «Весы неавтоматического действия. Часть 1. Метрологические и технические требования. Испытания», приложение ДА «Методика поверки весов».
Сведения о методиках (методах) измерений: приведены в эксплуатационном документе.
Технические нормативные правовые акты и технические документы, устанавливающие: требования к типу средств измерений:
Длн
приказ Госстандарта от 29.12.2018 № 2818 «Об утверждении ГосударственнЬй поверочной схемы для средств измерений массы»;
ТУ 28.29.31.111-020-56692889-2019 «Весы неавтоматического действия автомобильные МА. Технические условия»;
методику поверки:
ГОСТ OIML R 76-1-2011* «Весы неавтоматического действия. Часть 1. Метрологические и технические требования. Испытания», приложение ДА «Методика поверки весов»
Перечень средств поверки:
рабочие эталоны единицы массы 4-го разряда по приказу Госстандарта от 29.12.2018 № 2818 «Об утверждении Государственной поверочной схемы для средств измерений массы» гири номинальной массой от 200 г до 5000 кт класса точности М| и Mi.? по ГОСТ OIML 111-1-2009*. «Гири классов Е|, Еэ, F], Fj, М(, М|л, М2, М2.3 и М3. Метрологические и технические требования».
Примечания:
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится на пломбу в виде оттиска поверительного клейма согласно рисункам 3 и 4, а также на свидетельство о поверке и (или) паспорт.
Идентификация программного обеспечения представлена в таблице. Таблица 9
|
Идентификационные данные (признаки) |
Значение для индикатора | |
|
МИ ВДА/07Я; МИ ВДА/12ЯС; МИ ВДА/12Я; МИ ВЖА/07Я; МИ ВЖА/12ЯС; МИ ВЖА/12Я |
МИ ВДА/12ЦС; МИ ВДА/12Ц | |
|
Идентификационное наименование ПО |
— |
— |
|
Номер версии(идентификационный номер) ПО, не ниже |
U2.0I |
из.01 |
|
Цифровой идентификатор ПО |
— |
— |
Программное обеспечение
Метрологически значимая часть программного обеспечения (далее - ПО) весов аппаратно реализовано в индикаторе МИ. Идентификационным признаком ПО служит номер версии, который доступен для просмотра при включении весов. Защита ПО и измерительной информации от преднамеренных и непреднамеренных воздействий соответствует требованиям ГОСТ OIML R 76-1-2011* п. 5.5.1 «Устройства со встроенным программным обеспечением».
ПО не может быть модифицировано или загружено через какой-либо интерфейс или с помощью других средств после принятия защитных мер (без нарушения пломб, расположение которых приведено на рисунках 3 и 4). Применяемые в весах интерфейсы RS-232C, RS-485C, USB, Ethernet, WI-FI, Bluetooth не позволяют вводить в весы команды или данные, предназначенные или ^используемые для отооражения данных, которые ясно не определены и ошиобцно могут оыть приняты за результат взвешивания, для фальсификации 7 отображаемых, обработанных или сохраненных результатов измерений,5 для юстировки (регулировки чувствительности) или изменения любого параметра гбстировки.^ е л ГТУ/'
Уровень защиты от преднамеренных и непреднамеренных изменений соответствует уровню «высокий» в соответствии с рекомендациями Р 50.2.077-2014’.
’Приведенные по тексту ссылки на документы «ГОСТ Р» носят справочный характер.
Другие Весы
