Контроллеры дозирующие Batching Master и Batch Counter

Назначение

Контроллеры дозирующие Batching Master и Balch Counter (далее контроллеры) предна-шачены для управления процессами дозирования и наполнения, учет обьема и или массы рабочего продукта (далее продукта), прошедшего через первичные преобразователи расхода.

Описание

Принцип действия контроллеров основан на преобразовании входных импульсных или токовых сигналов, поступающих от средств измерений расхода, объема и массы жидкостей, температуры, плотности и давления (дополнительно) для управления процессом дозирования или наполнения.

Контроллеры выпускаются в следующем исполнении:

Batching Master I 10 для монтажа на стену;

- Batching Master 1 IOi для монтажа на стену, взрывозащищённое:

- Batching Master 210 - для мои i ажа в панель управления;

- Batching Master 2.10i для монтажа в панель управления, взрывозащищённое;

Batch Counter ВС 20 стандартно - для монтажа в панель управления (по запросу могут поставляться в герметичном корпусе для монтажа на стену).

Контроллеры Batching Master 1 10/1 10i состоят из размещенных в едином корпусе тлек-гронного блока с панелью управления и индикации и клеммного отсека. Коп тро.тлсры Batching Master 210/210i и Balch Counter ВС 20 состояi из электронного блока с панелью управления и индикации, а также размещенных па задней панели клемм для входных и выходных сигналов. Питание контроллеров Batching Master 1 IOi/2 l()i во взрывозащищенном исполнении обеспечивается внешними источниками питния типа PSC 3x()i или IPC 3x0i.

Мгновенное значение входного токового сигнала считывается каждые 100 мс и проводится вычисление прошедших за это время обьема (массы) продукта, Единичные величины обьема (массы) суммируют ся за все время измерений.

При использовании импульсных входных сигналов в контроллерах проводится счет количества импульсов, поступающих от средств измерений с импульсным выходом. Объем (масса) вычисляется исходя из заданной цены импульса.

Вся информация, необходимая для контроля оператором точного дозирования, отображается на встроенном двустрочном ЖК-дисплее.

В качестве средств измерений обьема (массы) служат различные типы преобразователей расхода, имеющие токовый (от 4 до 20 мА), импульсный или сдвоенный импульсный выход.

Для предотвращения "гидравлического удара" в iрубонроводах предусмотрена программируемая (5-ти ступенчатая) функция открытия и закрытия дозирующего клапана.

Контроллеры применяются в составе систем автоматического и автоматизированного управления процессами дозирования и наполнения в химической, нефтехимической. нефтегазовой промышленноеги. машиностроении и других производственных отраслях для юртовых учетно-расчетных операций.

Для применения в учегно-расчстпых операциях па корпус контроллеров наносится наклейка надзорного органа.

Общий вид контроллеров приведен па рисунках 1 и 2.

Место нанесения защитной наклейки, предотвращаю шей доступ к настройкам НО после пуска в эксплуатацию. указано на рисунке 3.

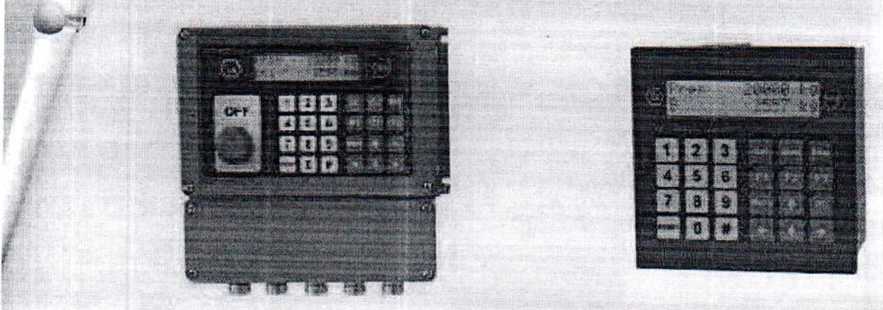

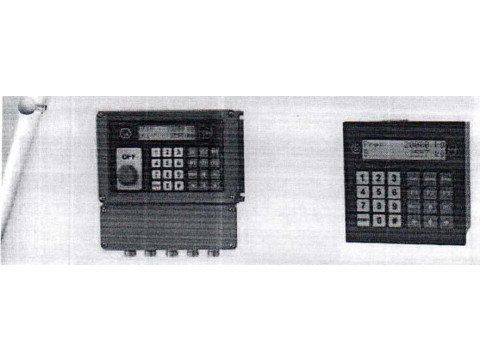

a) Batching Master 110/1101 - исполнение для б) Batching Master 210/21 Oi - исполнение для монтажа на стену                          монтажа в панель управления

Рисунок 1 - Общий вид контроллеров Batching Master

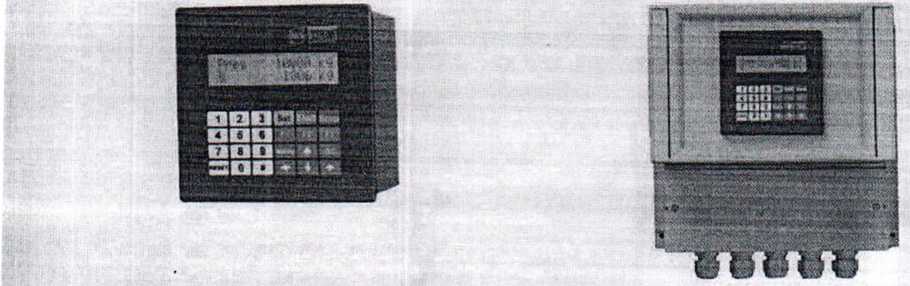

a) Batch Counter ВС 20 - исполнение для б) Batch Counter ВС 20. установленный в монтажа в панель управления            герметичный корпус для монтажа на стену

Рисунок 2 - Общий вид контроллеров Balch Counter ВС 20

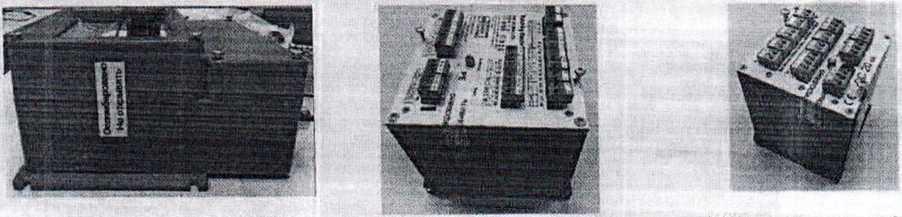

в) Batch Counter ВС 20

б) Batching Master 210/210i

a) Batching Master 110/1 lOi

Рисунок 3 - Место нанесения защитной наклейки

Контроллеры имеют функции пересчета количества между массой, объемом и стандартным объемом. Сигнал расхода может соответствовать массе или объему. Пересчет может выполняться с учетом текущих значений температуры, давления и плотности.

Формулы пересчета:

- API 2540/2004 для сырой нефти, минеральных масел и специальных продуктов в метрической системе (способ РТВ 2);

- линейный пересчет (способ РТВ 1). Можно задать плотность при базовой температуре или рассчитать ее по текущей плотности.

* Нормирующее значение диапазон измерений

Таблица 3 Основные технические ха

телики

.»

Программное обеспечение

Идентификационные данные программного обеспечения приведены в таблице 1.

Таблица 1 - Идент ификационные данные программного обеспечения

Доступ к попытке изменения параметров настройки обеспечивается переключателем, находящимся внутри корпуса контроллеров. 11анесение защитных наклеек на переключатель и корпус контроллера защищают от несанкционированного доступа к I IO.

Уровень защиты НО от непреднамеренных и преднамеренных изменений "средний" по Р 50.2,077-2014.

Технические характеристики

Таблица 2 - Метрологические характеристики

Значение

/пак утверждения типа

наноси гея па корпус с помощью наклейки или таблички и на титульный лист эксплуатацион-ной документации типографским способом.

Комплект носгь средства измерений

Комплектность

Таблица 4

Таблица 5

Поверка

осуществляется по документу Mil 208-030-2018 "Контроллеры дозирующие Batching Master и Balch Counter. Методика поверки", утвержденному ФГУ11 "ВГ1ИИМС"

10.12.2018 г.

Основные средства поверки:

генератор импульсов АКИ11-3301 (регистрационный № 43317-09);

калибратор универсальный TLIJK.T 8508А (регистрационный № 25984-14).

Допускается применение средств поверки, не приведенных в перечне, но обеспечивающих определение метрологических характеристик поверяемых СП с требуемой точностью.

Знак поверки наноси тся на лицевую панель корпуса контроллера или в паспорт.

Сведения о методах измерений

приведены в эксплуатационном документе.

Нормативные и технические докумен ты, устанавливающие требования к контроллерам дозирующим Batching Master и Batch Counter

ТУ 26.51.52-026-33530463-2018 Контроллеры дозирующие Batching Master и Balch Counter. Технические условия
