Весы автомобильные электронные портативные ВА-П
| Номер в ГРСИ РФ: | РБ 03 02 4902 21 |
|---|---|
| Раздел: | Средства измерений массы [2] |
| Категория: | Весы |
| Производитель / заявитель: | АО «ВИК «ТЕНЗО-М», г.о. Люберцы, Московская обл. |
Описание: принцип действия весов основан на преобразовании деформации упругих элементов тензорезисторных датчиков, возникающей под действием силы тяжести взвешиваемого груза, в электрический сигнал, изменяющийся пропорционально массе груза. Электрические сигналы с датчиков суммируются и поступают в ПАС-Р, где суммарный сигнал преобразуется в цифровой код. Информация о результатах измерений по стандартной сертифицированной беспроводной линии связи «Bluetooth» передается на ПК/КПК.
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | РБ 03 02 4902 21 |
| Наименование | Весы автомобильные электронные портативные ВА-П |
| Год регистрации | 2021 |
| Номер сертификата | 14342 |
| Дата регистрации | 2021-09-01 |
| Срок действия | 2025-11-27 |
| Получатель сертификата | АО «ВИК «ТЕНЗО-М», г. Люберцы, Московская обл., Российская Федерация |
Производитель / Заявитель
АО «ВИК «ТЕНЗО-М», г. Люберцы Московской обл.
Адрес: 140050, Московская обл., городской округ Люберцы, дачный поселок Красково, ул. Вокзальная, д.38
Контакты: тел./факс: +7 (495) 745-30-30, tenso@tenso-m.ru
Поверка
| Межповерочный интервал / Периодичность поверки | 12 мес. |
| Методика поверки | Поверку проводить по ГОСТ OIML R 76-1-2011 «Весы неавтоматического действия. Часть 1. Метрологические и технические требования. Испытания». |
| Признание поверки | Первичная при выпуске из производства: Ростест-Москва (номер реестра - №094, шифр поверительного клейма - МА); ВНИИМС (номер реестра - №021, шифр поверительного клейма - М); Менделеевский ЦСМ (номер реестра - №048, шифр поверительного клейма - ТТ)(НТК №05-13). |
Поверители
Скачать
|
Описание типа РБ 03 02 4902 21 [2016-07-13]
rb-03-02-4902-21_2016-07-13.pdf
|
Скачать | ||
|
Описание типа РБ 03 02 4902 21 [2021-09-22]
rb-03-02-4902-21_2021-09-22.pdf
|
Скачать | ||
|
Описание типа РБ 03 02 4902 21 [2012-10-01]
rb-03-02-4902-21_2012-10-01.pdf
|
Скачать |
Описание типа
Назначение
Описание: принцип действия весов основан на преобразовании деформации упругих элементов тензорезисторных датчиков, возникающей под действием силы тяжести взвешиваемого груза, в электрический сигнал, изменяющийся пропорционально массе груза. Электрические сигналы с датчиков суммируются и поступают в ПАС-Р, где суммарный сигнал преобразуется в цифровой код. Информация о результатах измерений по стандартной сертифицированной беспроводной линии связи «Bluetooth» передается на ПК/КПК.
Конструктивно весы состоят из грузоприемного устройства (далее - ГУ) и внешних устройств отображения данных и управления весами - персонального компьютера (далее - ПК) или карманного персонального компьютера (далее - КПК).
ГУ состоит из двух или более грузоприемных платформ (далее - ГП). ГП имеет жесткую конструкцию и опирается на весоизмерительные тензорезисторные датчики (далее - датчики) серии М22 производства АО «Весоизмерительная компания «Тензо-М». В каждую ГП вмонтирован весоизмерительный преобразователь ПАС-Р (далее - ПАС-Р). Каждая ГП имеет в своем составе аккумулятор. Для удобства заезда ТС весы комплектуются въездными пандусами. При измерении полной массы ТС необходимо, чтобы число ГП равнялось удвоенному числу осей взвешиваемого ТС. Управление весами осуществляется с клавиатуры и экрана ПК/КПК.

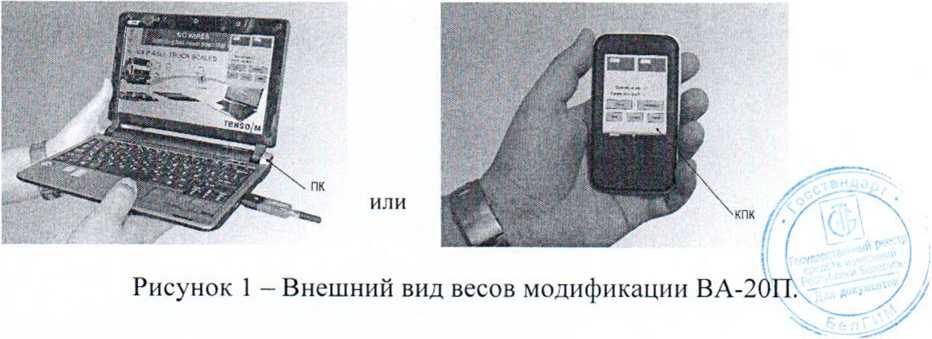

Внешний вид весов показан на рис. 1.
Весы выполняют следующие сервисные функции:
- сигнализация о превышении нагрузки равной Мах+9е;
- полуавтоматическая установка нуля;
- компенсация массы тары;
- индикация уровня заряда батарей;
- индикация состояния беспроводной линии связи «Bluetooth»;
- сохранение результатов измерений в памяти ПК/КПК;
- передача сохраненных в ПК/КПК результатов измерений по беспроводной линии связи стандарта IEEE 802.11 - «Wireless-Fideilty» (Wi-Fi).
Программное обеспечение (ПО) весов является встроенным и реализовано в ПАС-Р, который, в свою очередь, встроен в корпус весов, что соответствует требованиям п. 5.5 ГОСТ OIML R 76-1-2011 «Дополнительные требования к электронным устройствам с программным управлением» в части устройств со встроенным ПО. Внутри корпуса весов ПАС-Р опломбирован заводской голографической наклейкой, которая разрушается при попытке его изъятия. ПО не может быть модифицировано, загружено или прочитано через какой-либо интерфейс после опломбирования. Номер версии ПО отображается на дисплее внешнего устройства при включении весов или может быть вызван через меню ПО. Дополнительно для предотвращения воздействий и защиты законодательно контролируемых параметров служит административный пароль и электронное клеймо - случайное число, которое автоматически обновляется после каждого сохранения изменений, внесенных в законодательно контролируемые параметры. Цифровое значение электронного клейма заносится в паспорт весов и подтверждается оттиском поверительного клейма. Конструкция весов исключает возможность несанкционированного влияния на ПО СИ и измерительную информацию.
Идентификационные данные программного обеспечения приведены в таблице 1.
Таблица 1
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование ПО |
Весы автомобильные портативные |
|
Номер версии (идентификационный номер) ПО |
РР |
|
Цифровой идентификатор ПО |
2 |
|
Алгоритм вычисления цифрового идентификатора ПО |
_ * |
|
Примечание * Данные недоступны, так как данное ПО не может быть модифицировано, загружено или прочитано через какой-либо интерфейс после опломбирования. | |
Обязательные метрологические требования: обязательные метрологические требования приведены в таблице 2.
Таблица 2
|
Обозначение |
Нагрузка, кг |
Действительная цена деления (d) и поверочный интервал (е), (d=e), кг |
Интервалы взвешивания, т |
Пределы допускаемой абсолютной погрешности, шре* при первичной поверке, кг | |
|
минимальная. Min |
максимальная, Мах | ||||
|
ВА-20П |
200 |
20000 |
10 |
от 200 до 5000 вкл. св. 5000 |
±5 ±10 |
|
ВА-40П |
400 |
40000 |
20 |
от 400 до 10000 вкл. св. 10000 |
±10 ±20 |
|
ВА-60П |
1000 |
60000 |
50 |
от 1000 до 25000 вкл. св. 25000 |
±25 ±50 |
|
ВА-80П |
80000 | ||||
* Примечание
Пределы допускаемой абсолютной погрешности в эксплуатации соответствуют удвоенным значениям.
Основные технические характеристики и метрологические характеристики, не относящиеся к обязательным метрологическим требованиям: основные технические и метрологические характеристики, не относящиеся к обязательным метрологическим требованиям, приведены в таблице 3.
Таблица 3
|
Наименование характеристики |
Значение |
|
Максимальная нагрузка для одной ГП, т |
20 |
|
Предельная нагрузка (Lim), % от Мах |
125 |
|
Предельное значение предварительного задания массы тары, % от Мах |
10 |
|
Погрешность устройства установки нуля, е |
±0,25 |
|
Реагирование (порог чувствительности), е |
1,4 |
|
Невозврат к нулю, не более, е |
±0,5 |
|
Максимальное количество ГП, ед., не более |
8 |
|
Электрическое питание от аккумулятора постоянного тока с параметрами: - напряжение, В - потребляемая мощность, Вт, не более |
от 10.8 до 13,2 1.0 |
|
Значение вероятности безотказной работы за 2000 часов |
0.91 |
|
Средний срок службы, лет |
8 |
Продолжение таблицы 3
|
Наименование характеристики |
Значение |
|
Условия эксплуатации ГУ: - диапазон рабочих температур, °C - относительная влажность воздуха при 35 °C, % - атмосферное давление. кПа |
от -40 до +50 98 ±2 от 84 до 107 |
|
Время прогрева весов, не более, мин |
5 |
|
Длина ГП. мм, не более |
1000 |
|
Масса ГП, кг, не более |
40 |
Место нанесения знака утверждения типа средств измерений: на средстве измерений и (или) на эксплуатационных документах.
Комплектность
Таблица 4 - Комплектность средства измерений
|
№ пп |
Наименование |
Количество |
|
1 |
ГП в сборе |
Оговаривается при заказе |
|
2 |
Въездной пандус | |
|
3 |
Сменный аккумулятор | |
|
4 |
Зарядное устройство | |
|
5 |
ПК/КПК |
1 шт. |
|
6 |
Паспорт (ПС) весов |
1 шт. |
|
7 |
Руководство по эксплуатации (РЭ) весов |
1 шт. |
|
8 |
Эксплуатационная документация ПК/КПК |
1 шт. |
Поверка осуществляется в соответствии с ГОСТ OIML R 76-1-2011 «Весы неавтоматического действия. Часть 1. Метрологические и технические требования. Испытания». Приложение ДА «Методика поверки весов».
Основные средства поверки: гири 4-го разряда согласно Приказа Госстандарта от 29.12.2018 № 2818 «Об утверждении Государственной поверочной схемы для средств измерений массы».
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится на весоизмерительный прибор, и/или в свидетельство о поверке и соответствующий раздел паспорта.
Сведения о методах измерений
- в разделе 2 «Использование по назначению» документа «Весы автомобильные электронные портативные ВА-П. Руководство по эксплуатации»;
- «ГСИ. Нагрузки на оси, группы осей и масса автодорожных транспортных средств при поосном взвешивании в статическом режиме. Методика измерений», зарегистрирована с изменениями № 1 и № 2 в Федеральном информационном фонде ................
\А ... 7
Технические нормативные правовые акты и технические документы, устанавливающие требования к типу средств измерений:
Приказ Госстандарта от 29.12.2018 № 2818 «Об утверждении государственной поверочной схемы для средств измерения массы»;
ТУ 4274-082-18217119-2008 «Весы автомобильные электронные портативные ВА-П. Технические условия».
