Весы автомобильные ВСА

Назначение

Описание: принцип действия весов основан на преобразовании возникающей под действием силы тяжести взвешиваемого груза деформации упругих элементов датчиков в аналоговый электрический сигнал, пропорциональный его массе, с последующим аналого-цифровым преобразованием, математической обработкой и выдачей результатов измерений массы в визуальной форме на дисплее весоизмерительного прибора весов и/или их передачей в виде электрического сигнала через цифровой интерфейс связи на периферийные устройства, например, принтер или персональный компьютер.

ГПУ (рисунок 1) представляет собой одну или несколько (до пяти) секций, каждая из которых опирается на четыре датчика. Соседние секции имеют общие точки опоры на датчики. В зависимости от вариантов установки ГПУ устанавливается на металлическую раму или закладные плиты, которые располагаются на дорожном покрытии, бетонном фундаменте или в бетонном приямке.

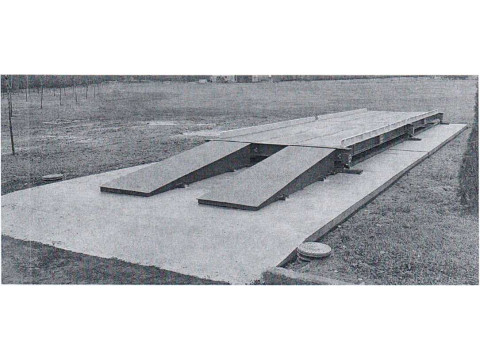

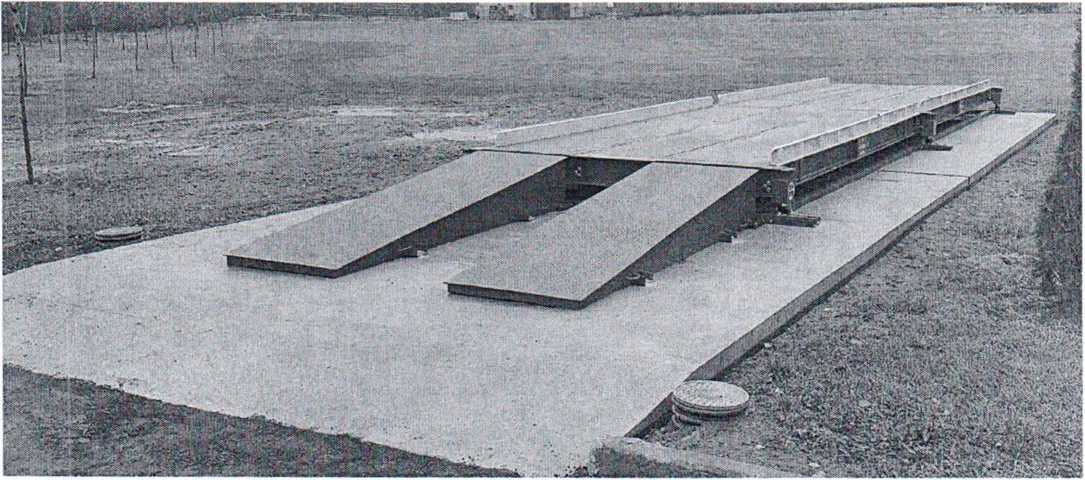

Рисунок 1 - Общий вид ГПУ весов

В весах используются датчики:

- весоизмерительные тензорезисторные QS, S, LS, D, PST, USB, модификации QS (регистрационный № 57673-14);

- весоизмерительные тензорезисторные ZS, NHS, YBS, GZLB. модификации ZS (регистрационный № 57674-14);

- весоизмерительные тензорезисторные Single shear beam, Dual shear beam, S beam, Column, модификации H8C, HM8, HM9B, HM14H1 (регистрационный№ 55371-13);

- весоизмерительные тензорезисторные ACT (регистрационный№ 48820-11);

- весоизмерительные тензорезисторные С (регистрационный № 60480-15);

- весоизмерительные тензорезисторные RTN (регистрационный № 21175-13);

- весоизмерительные сжатия RC3 (регистрационный № 50843-12);

- весоизмерительные цифровые сжатия RC3D (регистрационный № 50844-12);

- весоизмерительные МВ-150 (регистрационный № 44780-10);

- весоизмерительные тензорезисторные WBK (регистрационный № 56685-14);

- весоизмерительные тензорезисторные WBK-D (регистрационный № 54471-13);

- весоизмерительные тензорезисторные SP, AC, CS (регистрационный № 60719-15);

- ZSF-D, ZSF-DSS, ZSW-D, ZSW-DSS, изготовитель «Keii Sensing Technology (Ningbo) Co., Ltd», Китай;

- H8C, изготовитель «Zhonghang Electronic Measuring Instruments Co., LTD. (ZEM1C)», Китай;

- весоизмерительные тензорезисторные ZS, CLC, WLS, SDS, EDS, модификаций ZSFY, ZSFY-D (регистрационный № 75819-19);

весоизмерительные тензорезисторные QS, модификаций QS, QS-D, QSE (регистрационный № 78206-20);

- весоизмерительные тензорезисторные SB, SQ, HSX, IL, U, AM, XSB. модификации SQB (регистрационный № 77382-20);

- весоизмерительные тензорезисторные Single shear beam, Dual shear beam, S beam, Column, модификаций H8C, HM9E, HM9B, HM14H1, HM14C, BM14C, BM14G (регистрационный № 55371-19);

Сигнальные кабели датчиков напрямую или через соединительную коробку подключаются к весоизмерительному прибору.

При использовании в весах цифровых датчиков весоизмерительный прибор представляет собой терминал, при использовании аналоговых датчиков - индикатор.

В весах используются:

- приборы весоизмерительные FT, модификации FT-1 ID, FT-16D (регистрационный № 58487-14);

- терминалы весоизмерительные CI, NT, модификация CI-600D (регистрационный № 54472-13);

- приборы весоизмерительные D2008FA (D2008), изготовитель «Keii Electric Manufacturing (Ningbo) Co., Ltd», Китай;

- приборы весоизмерительные DIS2116, WE2111, изготовитель «Hottinger Baldwin Messtechnik GmbH», Германия;

- приборы весоизмерительные SC-А, изготовитель «SENSOCAR S.A.», Испания;

- D39 изготовитель «KELI SENSING TECHNOLOGY (NINGBO) CO.,LTD», КитЦЙ.

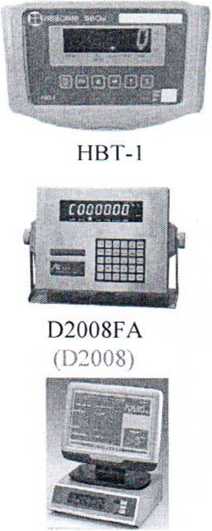

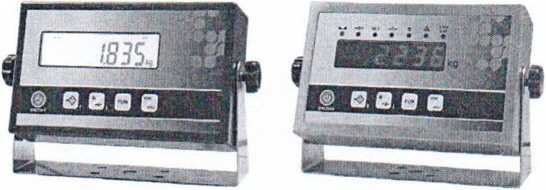

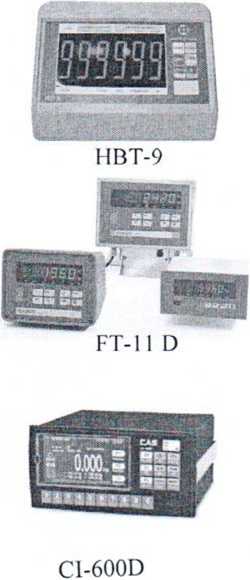

Общий вид весоизмерительных приборов представлен на рисунке 2.

FT-16D

SC-A

Рисунок 2 - Общий вид приборов весоизмерительных

D39

Весы снабжены следующими устройствами и функциями (в скобках указаны соответствующие пункты ГОСТ OIML R 76-1-2011):

- устройство первоначальной установки на нуль (Т.2.7.2.4);

- устройство слежения за нулем (Т.2.7.3);

- полуавтоматическое устройство установки на нуль (Т.2.7.2.2);

- устройство уравновешивания тары - устройство выборки массы тары (Т.2.7.4.1);

- устройство предварительного задания значения массы тары - при использовании весоизмерительных приборов WE2111, НВТ-1(H), НВТ-9. D2008. D2008FA, D39 (Т.2.7.5);

- режим работы в качестве многоинтервальных весов - при использовании весоизмерительных приборов C1-600D, HBT-l(H), НВТ-9, WE2111, D2008FA (D2008), D39 (Т.3.2.6);

- режим работы в качестве многодиапазонных весов - при использовании приборов весоизмерительных CI-600D, FT-1 ID, FT-16D, WE2111 ((Т.3.2.7);

- процедура просмотра всех соответствующих символов индикации в активном и неактивном состояниях (5.3.1);

- выбор различных единиц измерения массы - при использовании весоизмерительных приборов WE2111 (2.1);

- запоминающее устройство (4.4.6);

показывающее устройство с расширением - при использовании весоизмерительных приборов FT-11D, FT-16D, НВТ-1(Н), НВТ-9, DIS2I16 (Т.2.6);

В многоинтервальных весах (с двумя поддиапазонами взвешивания) используются датчики с относительным значением невозврата выходного сигнала при возврате к минимальной нагрузке Z или числом поверочных делений датчика nmax не менее отношения Max^/ei весов.

Обозначение класса точности, значения максимальной нагрузки Мах (Мах, поддиапазонов взвешивания многоинтервальных весов или диапазонов взвешивания многодиапазонных весов), минимальной нагрузки Min (Min, диапазонов взвешивания многодиапазонных весов), поверочный интервал е (е, поддиапазонов взвешивания многоинтервальных весов или диапазонов взвешивания многодиапазонных весов), диапазон температуры, указываются на маркировочной табличке весов.

Модификации весов имеют обозначения вида: ВСА - [1] [2] [3] [4] [5] [6] [7], где:

[1] Исполнение:

Р - разборная конструкция, секции длиной от 3 до 6 метров;

А - неразборная конструкция, цельносварные секции длиной от 3 до 6 метров;

С - специальная конструкция, размеры секций определяются индивидуально согласно требованиям заказчика.

[2] Максимальная нагрузка Мах, кг:

см. таблицы 2-4.

[3] Режим работы:

М - многоинтервальные весы;

W - многодиапазонные весы;

индекс отсутствует - весы с одним диапазоном взвешивания.

[4] Цифровые датчики:

D - в весах использованы цифровые датчики;

индекс отсутствует - весы с аналоговыми датчиками.

[5] Взрывозащищенное исполнение:

В - взрывозащищенное исполнение;

индекс отсутствует - обычное исполнение.

[6] Длина ГПУ весов, м:

число от 3 до 30 - обозначение длины ГПУ весов.

[7] Вариант установочного комплекта:

1 - на раму-основание с металлическими пандусами в комплекте;

2 - на раму-основание (пандусы как опция);

3 - на закладные плиты (пандусы как опция).

Схемы пломбировки для защиты от несанкционированного доступа к внутренним частям весов и изменений параметров их настройки и юстировки представлены на рисунках 3-9.

Рисунок 3 - Схема пломбировки корпуса весоизмерительных приборов:

- НВТ свинцовой или мастичной пломбой (слева и в центре);

- D2008FA свинцовой или мастичной пломбой (справа)

FT-11D, (алюминиевый корпус)

FT-11D, (тип корпуса панельный)

FT-11D, (корпус из нержавеющей стали)

Рисунок 4 - Схема пломбировки приборов FT-11D (1 - разрушаемая наклейка, 2 - свинцовая пломба)

2

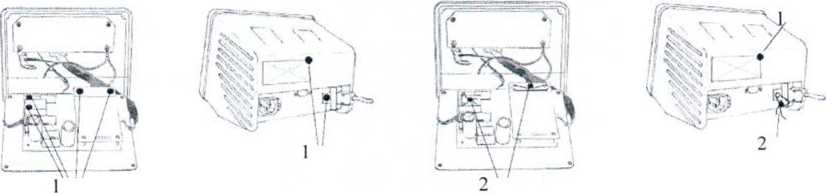

Рисунок 5 - Схема пломбировки приборов FT-16D (1 - разрушаемая наклейка, 2 - свинцовая пломба) \ '

FT-16D

Место пломбировки с помощью разрушаемой наклейки (переключатель режима настройки - слева; винт крепления кожуха - справа)

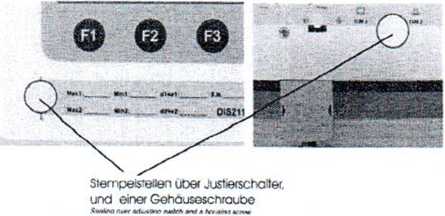

Рисунок 6 - Схема пломбировки прибора весоизмерительного DIS2116

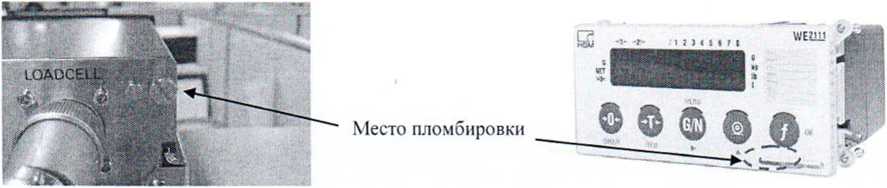

Рисунок 7 - Схема пломбировки приборов весоизмерительных CI-600D (свинцовой пломбой) - слева,

WE2111 (с помощью разрушаемой наклейки) - справа

Рисунок 8 - Схема пломбировки приборов весоизмерительных SC-A (с помощью разрушаемой наклейки)

Пломбировка корпуса разрушаемой наклейкой

Рисунок 9 - Схема пломбировки прибора D39

Программное обеспечение (ПО) весов является встроенным, используется в стационарной (закрепленной) аппаратной части с определенными программными средствами.                                                 х"

Защита от несанкционированного доступа к настройкам и дацным измерений обеспечивается невозможностью изменения ПО без применения специализированного оборудования производителя.             \

Изменение ПО весов через интерфейс пользователя невозможно. Кроме того, доступ к параметрам юстировки и настройки возможен только при нарушении пломбы и, в зависимости от исполнения весов, изменения положения переключателя настройки или перемычки на печатной плате.

В приборах FT-11D и FT-16D, кроме того, для контроля изменений законодательно контролируемых параметров предусмотрен несбрасываемый счетчик, защищенный паролем и переключателем настроек. Энергонезависимая память защищена переключателем настройки и паролем.

В приборах WE2111 при изменении метрологически значимых параметров юстировки и настройки изменяются показания несбрасываемого счетчика, которые отображаются на дисплее при включении прибора.

Идентификационные данные ПО отображаются при включении весов и приведены в таблице 1.

Таблица 1 - Идентификационные данные ПО

Обязательные метрологические требования: обязательные метрологические требования приведены в таблицах 2, 3. 4.

Таблица 2 - Весы с одним диапазоном взвешивания

Продолжение таблицы 2

Продолжение таблицы 2

Таблица 3 — Многоинтервальные весы

Таблица 4 - Многодиапазонные весы

Пределы допускаемой погрешности в эксплуатации равны удвоенным значениям пределов погрешности при первичной поверке. Пределы допускаемой погрешности при периодической поверке равны значениям пределов погрешности при первичной поверке.

Основные технические характеристики и метрологические характеристики, не относящиеся к обязательным метрологическим требованиям: основные технические и метрологические характеристики, не относящиеся к обязательным метрологическим требованиям, приведены в таблице 5.

Таблица 5 - Основные технические характеристики

Место нанесения знака утверждения типа средств измерений: на средстве измерений и (или) на эксплуатационных документах.

Комплектность

Таблица 6 - Комплектность средства измерений

Поверка осуществляется по приложению ДА «Методика поверки весов» ГОСТ O1ML R 76-1-2011 «Весы неавтоматического действия. Часть 1. Метрологические и технические требования. Испытания».

Идентификационные данные, а также процедура идентификации программного обеспечения приведены в разделе «Поверка весов» руководства по эксплуатации на весы.

Основные средства поверки: рабочие эталоны 4-го и 5-го разрядов в соответствии с Приказом Росстандарта от 29.12.2018 № 2818 «Об утверждении Государственной поверочной схемы для средств измерений массы» (гири, соответствующие классу точности М1ч М|.2 по ГОСТ OIML R 111-1-2009).

Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.

Знак поверки в виде наклейки наносится на лицевую панель весоизмерительного прибора и/или ГПУ весов и/или свидетельство о поверке. Оттиск поверительного клейма наносится в соответствии со схемой пломбировки.

Сведения о методах измерений

Документ «Весы автомобильные ВСА. Руководство по эксплуатации», раздел «Использование по назначению».

Технические нормативные правовые акты и технические документы, устанавливающие требования к типу средств измерений:

Приказ Росстандарта от 29 декабря 2018 г. № 2818 «Об утверждении Государственной поверочной схемы для средств измерений массы»

ТУ 4274-007-50062845-2010 «Весы автомобильные ВСА. Технические условия»
