Весы крановые ANV (ANV 2, ANV 5, ANV 10)
| Номер в ГРСИ РФ: | РБ 03 02 4631 11 |
|---|---|
| Раздел: | Средства измерений массы [2] |
| Категория: | Весы |
| Производитель / заявитель: | "Tamtron Oy", Финляндия |
Весы крановые ANV( ANV 2, ANV 5, ANV 10 ) предназначены для взвешивания грузов, подвешиваемых на крюк подъемных устройств, которые установлены на специализированных автомобилях. Показывающее устройство весов устанавливается в кабине автомобиля.
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | РБ 03 02 4631 11 |
| Наименование | Весы крановые ANV (ANV 2, ANV 5, ANV 10) |
| Год регистрации | 2011 |
| Номер сертификата | 7061 |
| Дата регистрации | 2011-04-28 |
| Срок действия | 2016-04-28 |
| Получатель сертификата | фирма "Tamtron Oy", Финляндия (FI) |
Производитель / Заявитель
фирма "TAMTRON OY"
Адрес: Р.О.Воx 15, FIN-33561, Tampere, Finland
Контакты: +358-3-363 6633 // +358-3-363 5181 // weighing@tamtron.fi // http:/www.tamtron.fi
Поверка
| Межповерочный интервал / Периодичность поверки | 12 мес. |
| Методика поверки | Поверка проводится по МРБ МП. 2149-2011 |
Поверители
Скачать
|
Описание типа РБ 03 02 4631 11 [2011-01-01]
rb-03-02-4631-11_2011-01-01.pdf
|
Скачать | ||
|
Описание типа РБ 03 02 4631 11 [2011-09-20]
rb-03-02-4631-11_2011-09-20.pdf
|
Скачать |
Описание типа
Назначение
Весы крановые ANV( ANV 2, ANV 5, ANV 10 ) предназначены для взвешивания грузов, подвешиваемых на крюк подъемных устройств, которые установлены на специализированных автомобилях. Показывающее устройство весов устанавливается в кабине автомобиля.
Область применения - предприятия различных отраслей промышленности (строительство, металлургия, машиностроение, автомобилестроение и др.), сельского хозяйства и транспорта.
Описание
Принцип действия весов заключается в преобразовании нагрузки, прикладываемой к крюку грузоприемного устройства весов, в аналоговый электрический сигнал посредством тензорезистор-ного весоизмерительного датчика (далее - датчика), подключенного по беспроводной технологии Bluetooth к показывающему устройству. Аналоговый сигнал преобразуется электронным блоком в цифровой, соответствующий измеряемой массе. Значение массы отображается на жидкокристаллическом индикаторе весов. Управление весами осуществляется с помощью клавиатуры показывающего устройства.
Фирма “Tamtron Оу” изготавливает весы крановые ANV , в зависимости от наибольшего предела взвешивания в трех модификациях:
ANV 2 (ANV Pro+ хххх-2 t) - с наибольшим пределом взвешивания 2000 кг,
ANV 5 (ANV Pro+ хххх-5 t)- с наибольшим пределом взвешивания 5000 кг,
ANV 10 (ANV Рго+ хххх-10 t) - с наибольшим пределом взвешивания 10000 кг.
Каждая модификация весов может быть изготовлена с одной из семи версий (хххх) программного обеспечения:
100 - наличие двух электронных записных книжек;
200- наличие восьми электронных книжек;
300М - наличие восьми электронных книжек и карты памяти для хранения и передачи данных на ПЭВМ;
300С - наличие восьми электронных книжек с возможностью передачи даншйе==ыа1ПЭВМ по стандартному кабелю.
300G - наличие восьми электронных книжек с возможностью передачи данных по GSM;
300USB наличие восьми электронных книжек с возможностью передачи данных через USB-порт;
300i - наличие восьми электронных книжек с возможностью передачи данных по протоколу GPRS.
Питание показывающего устройства весов осуществляется от бортовой сети автомобиля, на котором установлен подъемный механизм. Напряжение сети 24 В.
Питание тензодатчика осуществляется от аккумулятора. Время работы аккумулятора на одной зарядке: 40 часов. Зарядка аккумулятора осуществляется также от бор товой сети автомобиля (24 В).
Предусмотрена защита от перезарядки, а также индикация степени зарядки аккумулятора.
Схема пломбировки весов от несанкционированного доступа с указанием места нанесения знака поверки в виде клейм а-наклейки приведена в Приложении А к описанию типа.

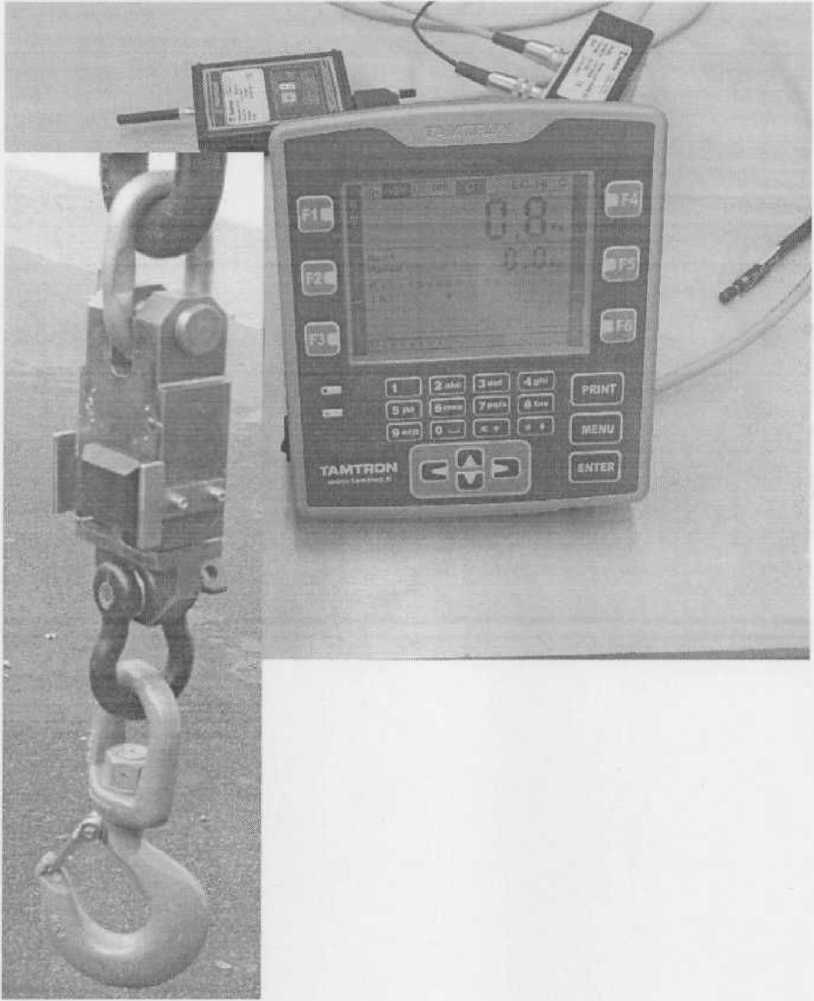

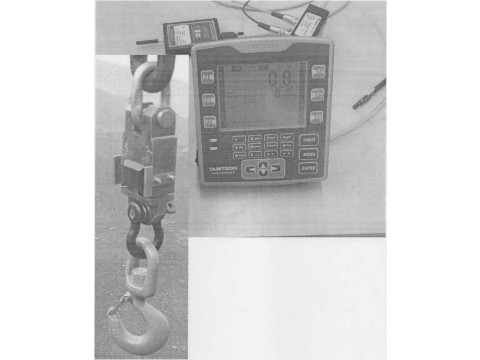

Общий вид весов приведен на рисунке I.
Рисунок I. Внешний вид весов крановых ANV
ОСНОВНЫЕ ТЕХНИЧЕСКИЕ И МЕТРОЛОГИЧЕСКИЕ ХАРАКТЕРИСТИКИ
|
Наименование |
Модификации | ||
|
ANV2 (ANV Рго+ хххх-2 t) |
ANV 5 (ANV Pro+ xxxx-5 t) |
ANV 10 (ANV Pro+ xxxx-IOt) | |
|
Класс точности по СТБ ЕН 45501-2004 |
средний | ||
|
Наибольший предел взвешивания (НПВ), кг |
2000 |
5000 |
10000 |
|
Наименьший предел взвешивания (НмПВ),кг |
40 |
100 |
200 |
|
Поверочный интервал (е), дискретность (б),кг |
2 |
5 |
10 |
|
Пределы допускаемой погрешности устройства установки на нуль, кг |
±0,5 |
±1,25 |
±2,5 |
|
Пределы допускаемой погрешности установки на нуль тарирующего устройства, кг |
±0,5 |
±1,25 |
±2,5 |
|
Пределы допускаемой погрешности*, кг, в интервалах взвешивания: от НмПВ до 500 е вкл. от 500 е до 2000 е |
±1,0 ±2,0 |
±2,5 ±5,0 |
±5,0 ±10,0 |
|
Диапазон выборки массы тары, кг |
От НмПВ до НПВ | ||
|
Порог чувствительности, кг, не более |
2,8 |
7,0 |
14,0 |
|
Средний срок службы, лет, не менее |
10 | ||
|
Время установления рабочего режима, мин, не более |
2 | ||
|
Диапазон рабочих температур, °C |
От минус 20 до плюс 40 | ||
|
Относительная влажность воздуха |
До 98 % при 35 °C | ||
|
Номинальное напряжение питания |
24 В | ||
|
Радиус действия радиоканала (Bluetooth), м, не более |
30 | ||
|
Степень защиты оболочки весов по ГОСТ 14254-96 |
IP 65 | ||
|
Масса, кг, не более: - грузоприемного устройства - показывающего устройства |
11,5 3,0 |
11,5 3,0 |
11,5 3,0 |
|
Габаритные размеры, мм, не более: - грузоприемного устройства - показывающего устройства |
325x125x95 190x210x60 |
325x125x95 190x210x60 |
325x125x95 190x210x60 |
* При периодической поверке и после ремонта пределы допускаемой погрешности удваиваются
Знак утверждения типа
Знак утверждения типа средств измерений Республики Беларусь наносится на титульный лист руководства по эксплуатации весов типографским способом.
Комплектность
Комплект поставки весов :
■ весы - 1 шт. (модификация в соответствии с заказом);
■ зарядное устройство - 1 шт.;
■ руководство по эксплуатации весов - 1 экз.;
■ мегодика поверки МРБ МП. 2149-2011 - 1 экз.,
■ упаковка - 1 шт.
Дополнительная комплектация - по заказу в зависимости от версии программного обеспечения весов.
ТЕХНИЧЕСКИЕ ДОКУМЕНТЫ
■ Техническая документация фирмы "TAMTRON OY";
■ Рекомендация МОЗМ Р76 "Неавтоматические взвешивающие приборы";
■ СТБ ЕН 45501-2004 "Средства измерений неавтоматические взвешивающие. Общие требования и методы испытаний".
■ МРБ МП. 2149-2011 "Весы крановые ANV. Методика поверки".
Заключение
Весы крановые ANV соответствуют требованиям технической документации фирмы-изготовителя "TAMTRON OY", СТБ ЕН 45501 -2004.
Межповерочный интервал - не более 12 месяцев (для весов предназначенных для применения в сфере законодательной метрологии).
Научно-исследовательский испытательный центр БелГИМ,
220053, Республика Беларусь, г. Минск, Старовиленский тракт, 93 тел. 334-98-13
Аттестат аккредитации № BY /112 02.1.0.0025
