Индикаторы ИЧ, ИЧЦ
| Номер в ГРСИ РФ: | РБ 03 01 7510 20 |
|---|---|
| Раздел: | Средства измерений геометрических величин [1] |
| Производитель / заявитель: | АО КИРОВСКИЙ ЗАВОД "КРАСНЫЙ ИНСТРУМЕНТАЛЬЩИК" (КРИН), г. Киров |
|
Описание типа РБ 03 01 7510 20 [2020-05-12]
rb-03-01-7510-20_2020-05-12.pdf
|
Скачать |
Индикаторы ИЧ, ИЧЦ (далее по тексту - индикаторы) предназначены для измерений линейных размеров абсолютным и относительным методами, контроля отклонений от заданной геометрической формы, а также взаимного расположения поверхностей.
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | РБ 03 01 7510 20 |
| Наименование | Индикаторы ИЧ, ИЧЦ |
| Год регистрации | 2020 |
| Номер сертификата | 13346 |
| Дата регистрации | 2020-03-31 |
| Срок действия | 2024-06-21 |
| Получатель сертификата | АО КЗ "КРИН", г. Киров, Российская Федерация (RU) |
Производитель / Заявитель
АО КЗ "КРИН"
Адрес: ул.Карла Маркса, д.18, г. Киров, 610000, Область Кировская
Контакты: т/ф: (8332) 325-325, 130@krin.ru
Поверка
| Межповерочный интервал / Периодичность поверки | 12 мес. |
| Методика поверки | Поверка проводится по документу ОЦСМ 039196-2018 МП "ГСИ. Индикаторы. Методика поверки", утвержденной в 2018 г. |
| Признание поверки | Первичная при выпуске из производства: Тульский ЦСМ (аттестат аккредитации - №RA.RU.311348, шифр поверительного клейма - ВЮ); Нижегородский ЦСМ (аттестат аккредитации - №RA.RU.311315, шифр поверительного клейма - БН); Волгоградский ЦСМ (аттестат аккредитации - №RA.RU.311474, шифр поверительного клейма - БИ); Пермский ЦСМ (аттестат аккредитации - №RA.RU.311363, шифр поверительного клейма - ВН)(НТК №04-20). |
Поверители
Скачать
|
Описание типа РБ 03 01 7510 20 [2020-05-12]
rb-03-01-7510-20_2020-05-12.pdf
|
Скачать |
Описание типа
Назначение
Индикаторы ИЧ, ИЧЦ (далее по тексту - индикаторы) предназначены для измерений линейных размеров абсолютным и относительным методами, контроля отклонений от заданной геометрической формы, а также взаимного расположения поверхностей.
Описание
Принцип действия индикаторов основан на преобразовании линейного перемещения измерительного стрежня в пропорциональные угловые перемещения стрелки отсчетного устройства (для индикаторов ИЧ) или в пропорциональные изменения напряжения в электрической схеме блока индикации (для индикаторов ИЧЦ).
Индикаторы ИЧ состояз’ из корпуса с зубчатым передаточным механизмом, шкалой, стрелкой и измерительным стержнем со сменными измерительными наконечниками. Круговая шкала вращается посредством подвижного ободка, позволяющая совмещать стрелку с любым делением шкалы.
Индикаторы ИЧЦ состоят из корпуса со встроенным источником питания и кнопками, осуществляющими ряд специальных функций, таких как включение/выключение (ON/OFF), установка нуля (ZERO), выбор режима единиц измерений дюйм/мм (in/mm), выбор режима абсолютных или относительных измерений (ABS), установка предварительного допуска (TOL, SET, PRESET) и др. Результаты измерений выводятся на жидкокристаллический дисплей на лицевой панели.
Индикаторы выпускаются в следующих модификациях:
- индикаторы ИЧ - индикаторы часового типа со стрелочным отсчетным устройством;
- индикаторы ИЧЦ - индикаторы часового типа с цифровым отсчетным устройством.
Каждая модификация имеет ряд исполнений, которые отличаются диапазонами измерений, ценой деления (шагом дискретности), классом точности (далее по тексту - КТ), внешним видом, диаметром циферблата, наличием ушка для крепления, степенью защиты от внешних воздействий, устойчивостью к вибрационным воздействиям. Структура условного . обозначения индикаторов представлена в таблице 1.
Индикаторы выпускаются под товарными знаками IVOGEEL, @ и 1^. Товарный знак наносится на круговую шкалу стрелочного отсчетного устройства или на переднюю панель цифрового отсчетного устройства краской или методом лазерной маркировки, на паспорт типографским способом.
ТТттлгт-, Xlr» Q
017

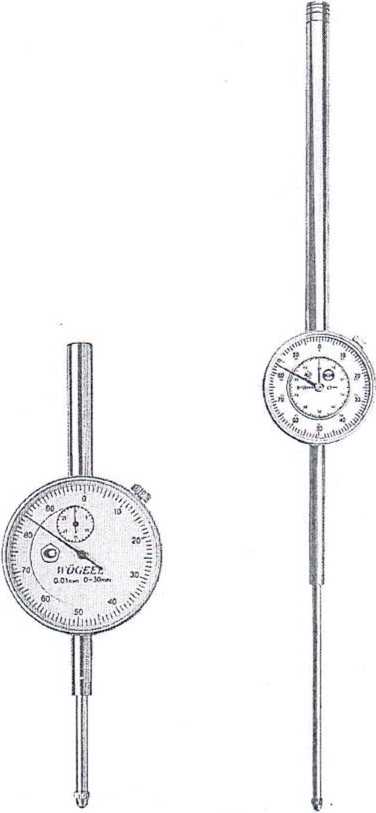

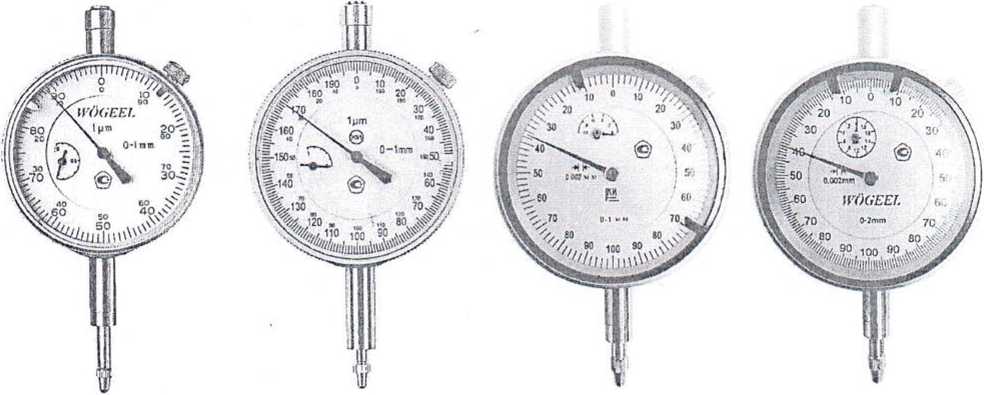

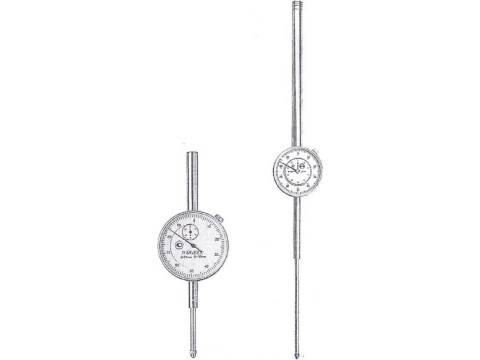

Рисунок 2 - Общий вид индикаторов ИЧ артикулы 017-018
020
Рисунок 3 -

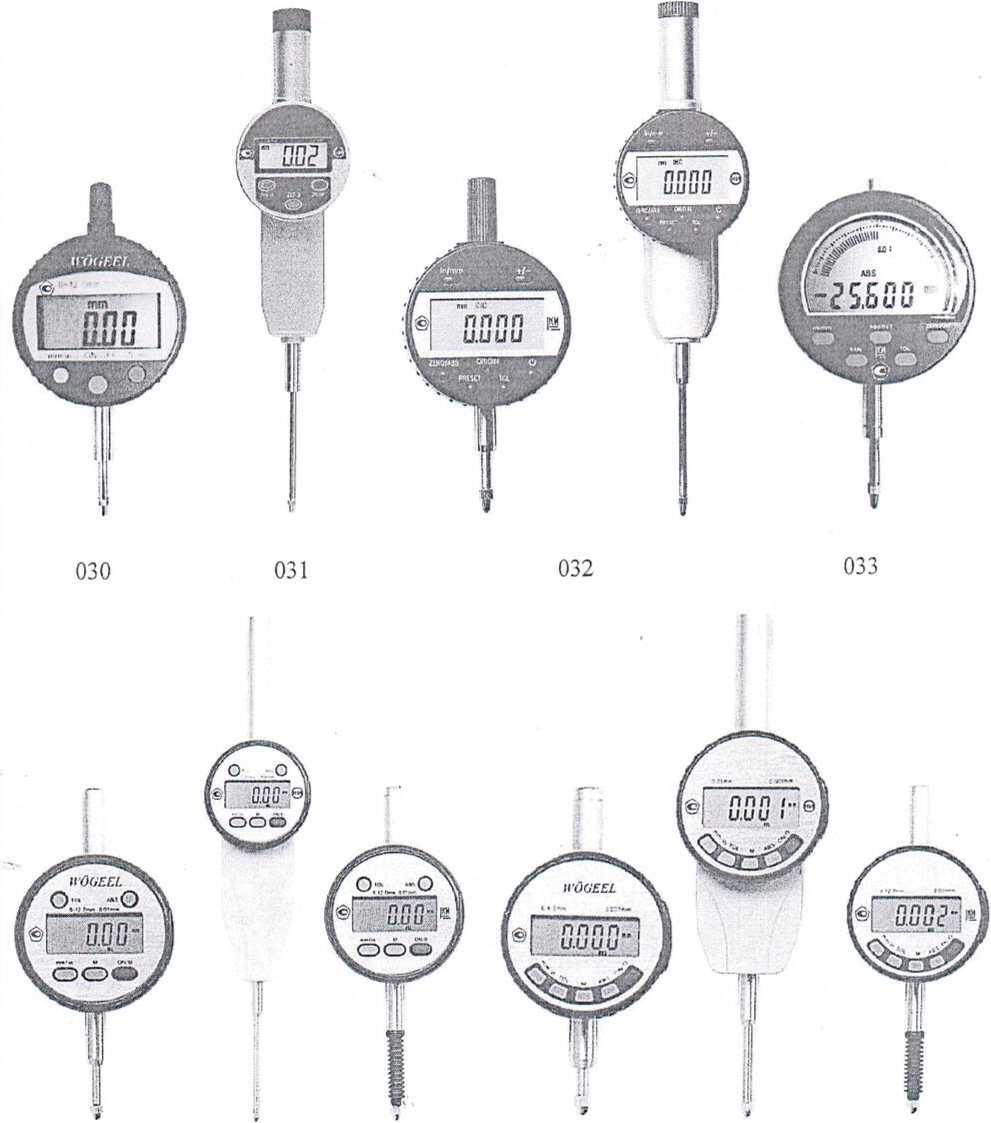

Рисунок 4 - Общий вид индикаторов ИЧЦ артикулы 030-034
Программное обеспечение отсутствует.
Всего листов 1.
Технические характеристики
Таблица 2 - Ме трологические и технические характеристики индикаторов ИЧ с ценой деления 0,001 и 0,002 мм
|
Диапазон измерений, мм |
Цена деления, мм |
Наибольшая разность погрешностей индикатора, мкм |
Размах показаний, мкм, не более |
Вариация показаний, мкм, не более |
Измерительное усилие при прямом ходе, Н, не более |
Колебание измерительного усилия, Н, не более | |||||
|
на любом участке шкалы 200 делений |
на всем диапазоне измерений | ||||||||||
|
КТО |
КТ 1 |
КТО |
КТ 1 |
КТО |
КТ 1 |
КТО |
КТ 1 | ||||
|
от 0 до 1 |
0,001 |
1,5 |
2,0 |
2,0 |
2,5 |
0,5 |
0,7 |
1,0 |
1,5 |
1,5 |
0,4 |
|
от 0 до 1 |
0,002 |
3,0 |
4,0 |
4,0 |
5,0 |
1,0 |
1,3 |
2,0 |
3,0 |
1,5 |
0,4 |
|
от 0 до 2 |
0,001 |
1,5 |
2,0 |
2,0 |
2,5 |
0,5 |
0,7 |
1,0 |
1,5 |
1,5 |
0,4 |
|
от 0 до 2 |
0,002 |
3,0 |
4,0 |
4,0 |
5,0 |
1,0 |
1,3 |
2,0 |
3,0 |
1,5 |
0,4 |
|
от 0 до 12,7 |
0,002 |
6,0 |
8,0 |
8,0 |
-10,0 |
1,0 |
1,3 |
2,0 |
3,0 |
1,5 |
0,6 |
Таблица 3
ИЧ с ценой деления 0,01 мм
гическиеи технические >
|
Диапазон измерений, мм |
Наибольшая разность погрешностей индикатора, мкм |
Размах показаний, мкм, не более |
Вариация показаний, мкм, не более |
Измерительное усилие при прямом ходе, Н, не более |
Колебание измерительного усилия, Н, не более | |||||||
|
на любом участке диапазона измерений, мм |
на всем диапазоне измерений | |||||||||||
|
0,1 |
1,0 |
КТО |
КТ 1 |
КТО |
КТ 1 |
КТО |
КТ 1 | |||||
|
КТО |
КТ 1 |
КТО |
КТ 1 | |||||||||
|
от 0 до 2 |
4 |
6 |
8 |
10 |
10 |
12 |
3 |
3 |
2 |
3 |
1,5 |
0,4 |
|
от 0 до 3 |
4 |
6 |
8 |
10 |
10 |
15 |
3 |
3 |
2 |
3 |
1,5 |
0,6 |
|
от 0 до 5 |
4 |
6 |
8 |
10 |
12 |
16 |
3 |
3 |
2 |
3 |
1,5 |
0,6 |
|
от 0 до 10 |
4 |
6 |
8 |
10 |
15 |
20 |
3 |
п J |
2 |
3 |
1,5 |
0,6 |
|
от 0 до 25 |
4 |
6 |
8 |
10 |
22 |
30 |
5 |
6 |
5 |
6 |
3,0 |
1,8 |
|
-'Ътч0 до 30 |
4 |
6 |
8 |
10 |
22 |
30 |
5 |
6 |
5 |
6 |
3,0 |
1,8 |
|
' отД до 50 |
8 |
10 |
12 |
15 |
25 |
40 |
5 |
6 |
5 |
6 |
5,0 |
1,8 |
|
от (ХдЬ 80 |
8 |
10 |
12 |
15 |
33 |
45 |
5 |
6 |
5 |
6 |
5,0 |
2,0 |
|
от 0 до! 100 |
10 |
12 |
16 |
20 |
36 |
50 |
5 |
6 |
5 |
6 |
5,0 |
2,0 |
-’Ц Ли
Всего листов .
Таблица 4 - Метрологические и технические характеристики индикаторов ИЧЦ
|
Диапазон измерений, мм |
Шаг дискретности, мм |
Наибольшая разность погрешностей индикатора, мкм |
Предел повторяемости, мкм |
Г истерезис, мкм, не более |
Измерительное усилие при прямом ходе, Н, не более |
Колебание измерительного усилия, Н, нс более |
|
От 0 до 6,5 |
0,001 |
э |
1 |
2 |
1,5 |
0,6 |
|
от 0 до 10 |
0,01 |
20 |
10 |
10 |
1,5 |
0,6 |
|
от 0 до 10 |
0,001 |
5 |
1 |
2 |
1,5 |
0,6 |
|
от 0 до 12,7 |
0,01 |
30 |
10 |
10 |
1,5 |
0,6 |
|
от 0 до 12,7 |
0,001 |
5 |
1 |
2 |
1,5 |
0,6 |
|
от 0 до 12,7 |
0,002 |
5 |
2 |
2 |
1,5 |
0,6 |
|
от 0 до 12,7 |
0,005 |
5 |
5 |
5 |
1,5 |
0,6 |
|
от 0 до 25 |
0,01 |
30 |
10 |
10 |
3,0 |
1,8 |
|
от 0 до 25 |
0,001 |
5 |
1 |
2 |
3,0 |
1,8 |
|
от 0 до 25,4 |
0,01 |
30 |
10 |
10 |
3,0 |
1.8 |
|
от 0 до 25,4 |
0,001 |
5 |
1 |
2 |
3,0 |
1,8 |
|
от 0 до 25,4 |
0,002 |
5 |
2 |
2 |
3,0 |
1,8 |
|
от 0 до 25,4 |
0,005 |
5 |
5 |
5 |
3,0 |
1,8 |
|
от 0 до 30 |
0,01 |
30 |
10 |
10 |
з,о |
1,8 |
|
от 0 до 50 |
0,01 |
30 |
10 |
10 |
5,0 |
1,8 |
|
от 0 до 50 |
0,001 |
6 |
1 |
3 |
5,0 |
1,8 |
|
от 0 до 50,8 |
0,01 |
30 |
10 |
10 |
5,0 |
1,8 |
|
от 0 до 50,8 |
0,001 |
6 |
1 |
3 |
5,0 |
1,8 |
|
от 0 до 100 |
0,01 |
30 |
10 |
10 |
5,0 |
2,0 |
|
от 0 до 100 |
0,001 |
10 |
1 |
4 |
5,0 |
2,0 |
\\ "" - ■ - ?1 \ X 'Ж
'•’Cl Ли'7
Всего листов
Таблица 5 - Основные технические .характеристики
|
Наименование характеристики |
Значение |
|
Диаметр присоединительной гильзы индикаторов, мм |
8h8 (8-Q.O22 мм) |
|
Допуск цилиндричности присоединительной гильзы индикаторов, мкм |
8 |
|
Параметр шероховатости Ra по ГОСТ 2789-73, мкм, не более: - измерительной поверхности наконечника - наружной поверхности гильзы индикаторов |
0,10 0,63 |
|
Условия эксплуатации: - температура окружающего воздуха, °C: - для индикаторов ИЧ, ИЧР с ценой деления 0,01 мм; индикаторов ИЧЦ с шагом дискретности 0,01 мм - для индикаторов ИЧБП, ИЧБПР с ценой деления 0,01 мм; индикаторов ИЧЦБП с шагом дискретности 0,01 мм - индикаторов ИЧ с ценой деления 0,001 и 0,002 мм; индикаторов ИЧЦ, ИЧЦБП с шагом дискретности 0,001; 0,002 и 0,005 мм - относительная влажность воздуха, %, не более |
от +5 до +35 от -20 до +50 от +17 до +23 80 |
|
Степень защиты по ГОСТ 14254-2015 индикаторов ИЧБП, ИЧБПР, ИЧЦБП |
IP54 |
|
Средний срок службы, лет |
5 |
|
Таблица 6 -' |
"абаритные размеры и масса | |||||
|
Артикул |
Диапазон измерений, мм |
Цена деления (шаг дискретности), мм |
Габаритные размеры, мм, не более |
Масса, кг, не более | ||
|
диаметр циферблата |
высота (без ушка) |
длина | ||||
|
010 011 012 |
от 0 до 2 от 0 до 3 от 0 до 5 от 0 до 10 от 0 до 25 от 0 до 50 |
0,01 |
80 |
25 |
260 |
0,25 |
|
013 014 015 |
от 0 до 2 от 0 до 3 от 0 до 5 от 0 до 10 |
0,01 |
60 |
25 |
122 |
0,22 |
|
016 |
от 0 до 12,7 |
0,002 |
60 |
24 |
114 |
0,18 |
|
017 |
от 0 до 25 от 0 до 30 |
0,01 |
60 |
27 |
150 |
0,20 |
|
от 0 до 50 от 0 до 80 от 0 до 100 |
0,01 |
60 |
38 |
382 |
0,38 | |
|
018 |
от 0 до 50 |
0,01 |
80 |
25 |
230 |
0,41 |
|
от 0 до 80 от 0 до 100 |
0,01 |
80 |
25 |
420 |
0,50 | |
|
020 021 022 023 |
от 0 до 1 от 0 до 2 |
0,001 0,002 |
60 |
25 |
114 |
0,20 |
|
030 |
от 0 до 10 от 0 до 12,7 от 0 до 25 от 0 до 25,4 |
0,01 0,001 |
60 |
25 |
140 |
0,25 |
|
031 |
от 0 до 12,7 от 0 до 25 от 0 до 30 от 0 до 50 от 0 до 100 |
0,01 0,001 |
80 |
38 |
420 |
0,60 |
|
032 |
от 0 до 10 от 0 до 12,7 |
0.001 |
65 |
25 |
120 |
0,20 |
|
от 0 до 25 от 0 до 25,4 |
0,001 |
65 |
35 |
183 |
0,25 | |
|
от 0 до 50 от 0 до 50,8 от 0 до 100 |
0,001 |
65 |
50 |
415 |
0,50 | |
|
033 |
от 0 до 10 от 0 до 25,4 от 0 до 50,8 |
0,01 0,001 0,002 0,005 |
65 |
35 |
130 |
0,25 |
|
034 |
от 0 до 6,5 от 0 до 12,7 от 0 до 25 от 0 до 50 |
0,01 0,001 |
60 |
45 |
300 |
0,35 |
, -■■■'••J i
\ \ — и /
v У
Знак утверждения типа
наносится на круговую шкалу стрелочного отсчетного устройства или на переднюю панель цифрового отсчетного устройства краской или методом лазерной маркировки, на футляр в виде наклейки и на паспорт типографским способом.
Комплектность
Таблица 7 - Комплектность средства измерений
|
Наименование |
Обозначение |
Количество |
|
Индикатор |
- |
1 шт. |
|
Элемент питания (для индикаторов ИЧЦ) |
- |
1 шт. |
|
Футляр |
- |
1 шт. |
|
Паспорт |
- |
1 экз. |
|
Методика поверки |
ОЦСМ 039196-2018 МП |
1 экз. в один адрес |
|
Примечание - По заявке потребителя индикаторы дополнительно могут комплектоваться специальными измерительными наконечниками (с рубиновым шариком, плоские, сферические и т.д.). Допускается применять измерительные наконечники, изготовленные только фирмой АО КЗ «КРИН». | ||
Поверка
осуществляется по документу ОЦСМ 039196-2018 МП «ГСП. Индикаторы ИЧ, ИЧЦ. Методика поверки», утвержденному ФБУ «Омский ЦСМ» 13.07.2018 г.
Основные средства поверки - рабочие эталоны 4-го разряда по ГОСТ Р 8.763-2011:
- прибор для поверки измерительных головок ППГ-2А (per. №9546-84): диапазон измерений от 0 до 2 мм; пределы допускаемой абсолютной погрешности измерений ±1,0 мкм на всем диапазоне измерений от 0 до 2 мм; пределы допускаемой абсолютной погрешности измерений ±0,7 мкм на любом участке от 0 до 0,5 мм;
- прибор для поверки индикаторов ППИ-50 (per. №48167-11): диапазон измерений от 0 до 50 мм; пределы допускаемой абсолютной погрешности измерений ±(3+0,1 L) мкм, где L - измеренное значение в мм, на всем диапазоне измерений; пределы допускаемой абсолютной погрешности измерений ±2,5 мкм на любом участке от в 1 мм; пределы допускаемой абсолютной погрешности измерений ±1,3 мкм на любом участке от в 0,1 мм;
- прибор универсальный для измерений длины DMS 680 (per. №38766-08): диапазон прямых измерений от 0 до 100 мм; пределы допускаемой абсолютной погрешности измерений ±(0,3+Т/1000) мкм, где L — измеренное значение в мм.
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых индикаторов с требуемой точностью.
Знак поверки наносится:
- в паспорт или на свидетельство о поверке при первичной поверке;
- на свидетельство о поверке при периодической поверке.
Сведения о методиках (методах) измерений приведены в эксплуатационном документе.
Нормативные документы
ГОСТ Р 8.763-2011 ГСИ. Государственная поверочная схема для средств измерений длины в диапазоне от Г10'9 до 50 м и длин волн в диапазоне от 0,2 до 50
ГОСТ 577-68 Индикаторы часового типа с ценой деления 0,01 мм.
КРИН.401 131.001 ТУ Индикаторы ИЧ, ИЧЦ. Технические
