Преобразователи измерительные VME, VME-Exi
| Номер в ГРСИ РФ: | РБ 03 13 7515 20 |
|---|---|
| Раздел: | Средства измерений электрических величин [13] |
| Производитель / заявитель: | ООО НПО «Вакууммаш», г. Ижевск |
|
Описание типа РБ 03 13 7515 20 [2020-05-12]
rb-03-13-7515-20_2020-05-12.pdf
|
Скачать |
Преобразователи измерительные VME, VME-Exi предназначены для измерений сигналов постоянного напряжения и электрического сопротивления, поступающих от первичных преобразователей температуры и других устройств, и преобразования их в унифицированный электрический сигнал посгоянного тока, а также в цифровой сигнал для передачи по протоколу I1 ART.
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | РБ 03 13 7515 20 |
| Наименование | Преобразователи измерительные VME, VME-Exi |
| Год регистрации | 2020 |
| Номер сертификата | 13351 |
| Дата регистрации | 2020-03-31 |
| Срок действия | 2024-06-21 |
| Получатель сертификата | ООО НПО "Вакууммаш", г. Ижевск, Российская Федерация (RU) |
Производитель / Заявитель
ООО НПО "Вакууммаш"
Адрес: 426057, г. Ижевск, проезд им. Дерябина, 2/52, Удмуртская Республика
Контакты: тел.: +7 (3412) 918-650, info@vakuummash.ru
Поверка
| Межповерочный интервал / Периодичность поверки | 12 мес. |
| Методика поверки | Поверка проводится по РТ-МП-5619-442-2019 (утв. в 2019 г.). |
| Признание поверки | Первичеая при выпуске из производства ООО НПО "ВАКУУММАШ", г. Ижевск, РФ (аттестат аккредитации - №RA.RU.311319, шифр повери-тельного клейма-БТВ)(НТК №03-20). |
Поверители
Скачать
|
Описание типа РБ 03 13 7515 20 [2020-05-12]
rb-03-13-7515-20_2020-05-12.pdf
|
Скачать |
Описание типа
Назначение
Преобразователи измерительные VME, VME-Exi предназначены для измерений сигналов постоянного напряжения и электрического сопротивления, поступающих от первичных преобразователей температуры и других устройств, и преобразования их в унифицированный электрический сигнал посгоянного тока, а также в цифровой сигнал для передачи по протоколу I1 ART.
Описание
Принцип действия преобразователей измерительных VME. VME-Exi основан на измерении и аналогово-цифровом преобразовании входных сигналов, обработке и обратном цифро-аналоговом преобразовании в унифицированный сигнал постоянного тока и/или код цифрового протокола передачи данных.
Преобразователи измерительные VME, VME-Exi конструктивно выполнены в виде прямоугольного или круглого пластикового корпуса, внутри которого расположен электронный блок, включающий в себя аналого-цифровой преобразователь, цифро-аналоговый преобразователь, микропроцессор и вспомогательные цепи. На лицевую поверхность выведены клеммы или разъемы подключения входного и выходного сигнала, и разъемы для npoi раммирования.
Преобразователи измерительные VME. VME-Exi имеют следующие исполнения:
- общепромышленное: VME-100-1, VME-100-2. VME-100-5, VME-103-4-HART. VME-103-5-HART;
- общепромышленное, с гальванической развязкой: VME-101-2. VME-101-5, VME-104-4-HART. VME-104-5-11 ART:
с гальванической развязкой, взрывозащищенные, с видом взрывозащиты «искробезопасная электрическая цепь i»: VME-I.xi-102-2. VME-Exi-102-5. VME-Exi-105-.З-HART. VME-Exi-105-4-HART. VME-Exi-105-5-11 ART.
Преобразователи измерительные VME, VME-Exi различаются по техническим характеристикам и конструктивному исполнению. Модификации и схема обозначения приведены в таблице 1.
Таблица I VME VME-Exi
1
|
4 |
Обозначение исполнения по способу передачи данных |
- 4/20 - унифицированный выходной сигнал 4-20 мА; - HART - унифицированный выходной сигнал 4-20 мА, с наложенным на него цифровым сигналом по HART протоколу |
|
5 |
Обозначение исполнения по температурным условиям эксплуатации |
Согласно таблице 4 описания типа (нижняя граница/верхняя граница) |
|
6 |
Тип входного сигнала/ схема подключения |
Согласно таблице 3 описания типа/согласно руководства по эксплуатации |
|
7 |
Установленный диапазон измерений |
Согласно таблице 3 описания типа (нижняя граница/верхняя граница) |
|
8 1______________________________________ |
Класс точнос ти (КТ) |
КТ 0.05 „ г , _ . Согласно таолице 3 описания типа К 1 0,1 |

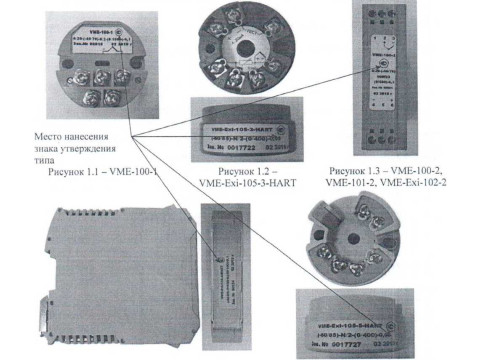

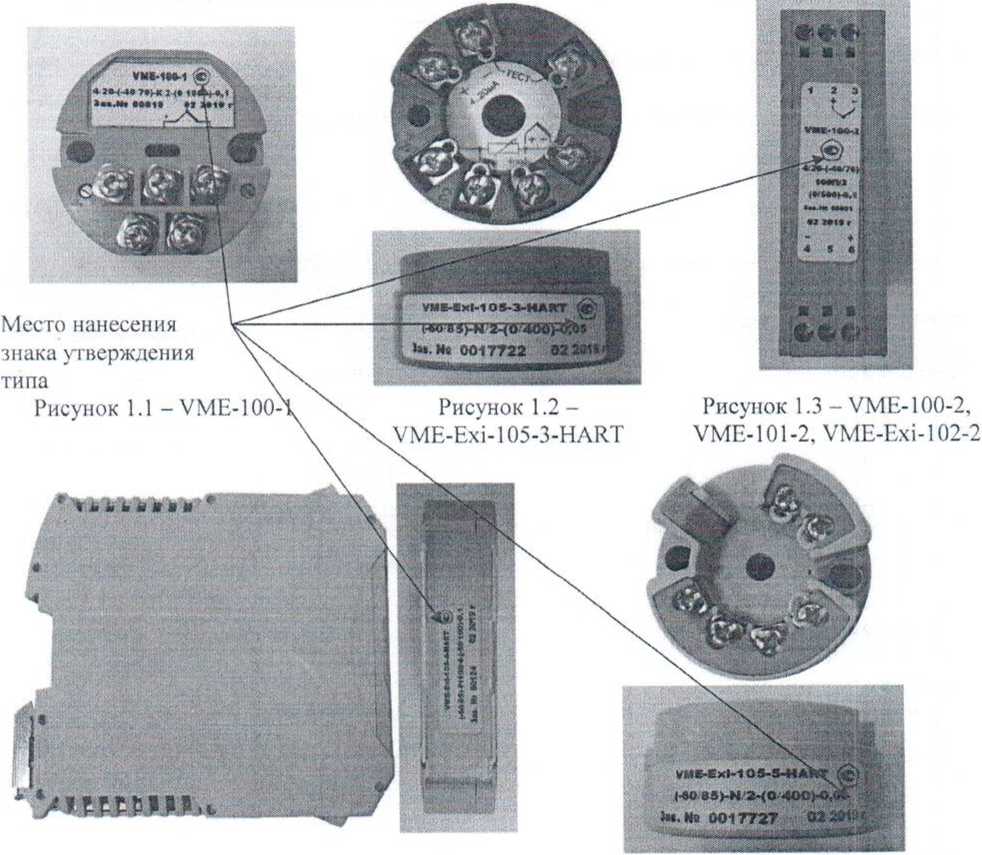

Общий вид преобразователей измерительных VME.VME-Exi представлен на рисунке 1.
Рисунок 1.4-VME-103-4-HART,
VME-Exi-102-5. VME-103-5-Н ART.
VME-104-4-HART. VME-Exi-105-4-Н ART
Рисунок 1.5 -VME-100-5. VME-101-5,
ART
VME-104-5-1IART. VME-
Рисунок 1 - Общий вид преобразователей измерительных VME, VME-Exi конструкции
Пломбирование преобразователей измерительных VME, VME-Exi не
Государственный cpScn» намерении Республики БепиРусь
г-
Программное обеспечение
Программное обеспечение (ПО) является метрологически значимым, устанавливается при изготовлении преобразователей измерительных VME. VME-Exi, защищено от преднамеренных изменений с помощью специальных программных средств и не имеет возможности считывания и модификации.
ПО предназначено для преобразования измеренного входного сигнала в сигнал 4-20 мА и масштабирования в соответствии с диапазоном измерений.
Таблица 1 - Идентификационные данные npoi раммного обеспечения
|
Идентификационные данные (признаки) |
Значение | |
|
С выходным сигналом 4-20 мА |
С выходным сигналом 4-20 мА + HART | |
|
Идентификационное наименование ПО |
vine 4_20ma.hex |
vine hart.hex |
|
Номер версии(идентификационный номер) ПО |
не ниже 9.13.100 |
не ниже 5.14.10.3 |
|
Цифровой идентификатор ПО |
- |
- |
Конструкция приборов исключает возможность несанкционированного влияния на ПО и измерительную информацию.
Уровень зашиты программного обеспечения «высокий» в соответствии с Р 50.2.077-2014.
Технические характеристики
Таблица 2 - Метрологические характеристики
|
1 (аименовапие характеристики |
Значение |
|
Диапазоны измерений температуры. °C |
Представлены в таблице 3 |
|
Пределы допускаемой приведенной основной погрешности при температуре окружающей среды (от +15 до +25 °C) |
Представлены в таблице 3 |
|
Пределы допускаемой абсолютной погрешности внутренней автоматической компенсации температуры свободных (холодных) концов термопары, °C |
±0.5 |
|
Пределы допускаемой дополнительной погрешности при изменении темпера гуры окружающей среды oi нормальной (от +15 до +25 °C): - от -60 до -10 включ. |
1.0 предела основной погрешности |
|
- св. -10 до +15 - св. +25 до +85 |
0.5 предела основной погрешности |
Габлица 3 - Метрологические характеристики в зависимости от типа входного сигнала
|
Тип НСХ, входного сигнала |
Диапазон измерений21 |
11ределы допускаемой приведенной основной погрешности в зависимости от нормирующего значения1’ (при температуре окружающей среды от +15 до +25 °C) в зависимости от класса точности. % | ||
|
мВ. Ом |
°C |
КТ 0,05 |
КТО.) | |
|
К |
от -5.891 до +52.410 |
от -200 до +1300 |
0.05 |
0.1 |
|
L |
от -9,488 до +66,466 |
от -200 до +800 | ||
|
N |
от -4,345 до +47,513 |
от -270 до+1300 | ||
|
J |
от -7,890 до+51,877 |
от -200 до +900 | ||
|
S |
от 0,000 до 16.777 |
от 0 до +1600 | ||
|
В |
от 0.431 до 13,591 |
от + 300 до +1 800 | ||
|
R |
от 0.000 до 18,849 |
от 0 до +1600 | ||
|
11апряжсние |
от -15 до +70 |
- | ||
|
50М |
от 10,266 до 92,8 |
от -180 до +200 | ||
|
том |
от 20,53 до 185,60 |
от -180 до +200 | ||
|
5011 |
от 8,62 до 197.58 |
от -200 до +850 | ||
|
1 ООП |
от 17.24 до 395.16 |
от -200 до + 850 | ||
|
Pt 100 |
от 18.52.10 390,48 |
от -200 до • 850 | ||
|
Pt500 |
от 92.6 до 1952.4 |
от -200 до +850 | ||
|
Pt 1000 |
от 185.2 до 3904.8 |
от -200 до +850 | ||
|
Сопротивление |
от 1 до 400 |
- | ||
|
Сопротивление |
от 1 до 4000 |
- | ||
|
Потенциометр |
от 40 до 400 |
- | ||
|
Потенциометр |
от 400 до 4000 |
- | ||
11римечания:
I) За нормирующее значение принимается разность между максимальным и минимальным значением диапазона измерений
2) По заказу допускается изготовление преобразователей с диапазонами измерений отличными от приведенных в таблице, но нс превышающих указанных нижней и верхней границы диапазонов.
3) Типы НСХ термопреобразователей сопротивления и преобразователей термоэлектрических -по ГОСТ 6651-2009 и ГОСТ Р 8.585-2001 соответственно. __ _____ _____ ___
Таблица 4 - Основные технические хара
гики
|
11аименование характеристики |
Значение |
|
Время установления выходного сигнала, с. не более |
5 |
|
Время готовности к проведению измерений после включения, мин. не более |
15 |
|
Условия эксплуатации: - стандартный температурный диапазон. °C - расширенный температурный диапазон. "С |
от -40 до +70 от -60 до +85 |
|
Напряжение питания постоянного тока. В |
24+12 |
|
Потребление тока. мА. не более; - минимальное - максимальное |
3.5 24 |
|
(Маркировка взрывозащиты по ГОСТ 3 1610.0-2014__ __ |
OExiaU^fSX??^, ----------- |
[Государственный реес i средств измерений / Республики Беларуо у Для документик
|
Наименование характеристики |
Значение |
|
Габаритные размеры, не более, мм: | |
|
Код исполнения | |
|
- 1. диаметр*высота |
44*23 |
|
- 2. высота*ширина*длина |
25*80*86 |
|
- 3. диаметр*высота |
44*24 |
|
- 4, высотахширина*длина |
23*110*114 |
|
- 5. диаметр*высота |
44*27 |
|
Масса, г. не более: | |
|
Кол исполнения | |
|
- I |
40 |
|
. 2 |
50 |
|
- 3 |
40 |
|
-4 |
60 |
|
- 5 |
40 |
|
Потребляемая мощность. Вт. не более: | |
|
- общепромышленного исполнения |
0,85 |
|
- исполнения Exi |
0.75 |
|
Устойчивость к воздействию синусоидальной вибрации по |
G3 |
|
ГОСТ Р52931-2008 | |
|
Сейсмостойкое гь по MSK-64. балл |
9 |
|
Степень защиты от влаги и пыли по ГОСТ 14254 -2015 |
IP65 |
|
Средний срок службы, лет, не менее |
8 |
Знак утверждения тина
наносится типографским способом на титульный лист паспорта, руководства по эксплуатации и наклейку, прикрепленную к корпусу.
Комплектность
Таблица 8 - Комплектность средства измерений
|
Наименование |
Обозначение |
Количество |
|
Преобразователь измерительный VME, VME-Exi |
Исполнение в соответствии с заказом |
1 шт. |
|
Методика поверки |
РТ-МП-5619-442-2019 |
1 экз. на партию |
|
Паспорт |
- |
1 экз. |
|
Руководство по эксплуатации 11РЕОБРАЗОВАТЕЛИ ИЗМЕРИТЕЛЬ! 1ЫЕ УМЕ-100-1. VMЕ-100-2. УМЕ-100-5 УМЕ-101-2. УМЕ-101-5 VME-Exi-102-2. VME-Exi-102-5 |
ВМЭЛ.422710.001 РЭ |
1 экз. на партию |
|
Руководство по эксплуатации ПРЕОБРАЗОВАТЕЛИ ИЗМЕРИТЕЛЬНЫЕ VME-103-4-HART. VME-103-5-HART VME-104-4-HART, VME-104-5-НART VME-Exi-105-3-11ARТ, VME-Exi-105-4-1IAR1 VME-Exi-105-5-П ART |
ВМЭЛ.422710.002РЭ |
1 экз. на партию |
Государственный peeci'j
СрЭДСТВ МЗМер-сврй •
Республики ё.€Л6ру> |, )
Поверка
осуществляется по документу РТ-МП-5619-442-2019 «ГСП. Преобразователи измерительные
VME. VME-Exi. Методика поверки», утвержденному ФБУ «Ростест-Москва» 29 марта 2019 г.
Основные средства поверки:
мера электрического сопротивления постоянного тока многозначная Р3026 (регистрационный номер в Федеральном информационном фонде 8478-04);
компаратор-калибратор универсальный КМ300 (регистрационный помер в Федеральном информационном фонде 54727-13);
-мультиметр 3458А (регистрационный номер в Федеральном информационном фонде 25900-03);
-термометр лабораторный электронный ЛТ-300 (регистрационный номер в Федеральном информационном фонде 61806-15).
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик, поверяемых СП с требуемой точностью.
Знак поверки наносится в паспорт при первичной поверке и па свидетельство о поверке при периодической поверке.
Сведения о методах измерений
приведены в эксплуатационном документе.
Нормативные документы
ГОСТ 1’ 52931-2008 Приборы контроля и регулирования технологических процессов.
Общие технические условия
ГОСТ 26.011 - 80 Средства измерений и автоматизации. Сигналы тока и напряжения электрические непрерывные входные и выходные
ГОСТ 13384-93 Преобразователи измерительные для термоэлектрических преобразователей и тсрмопрсобразоватслсй сопротивления. Общие технические требования и методы испытаний
ГОСТ 6651-2009 ГСП. Гермопреобразователи сопротивления из платины, меди и никеля. Общие технические требования и методы испытаний
ГОСТ Р 8.585-2001 ГСП. Термопары. Номинальные статические характеристики преобразования
ТУ 26.51.43-003-24481731-2018 Преобразователи измерительные VME, VME-Eix. Технические условия
