Системы лазерной центровки валов и валопроводов AXIS модификации 010-0-0, 010-0-1

Назначение

Системы лазерной центровки валов и валопроводов AXIS (далее - центровщики) предназначены для измерений взаимных перемещений валов машин и механизмов горизонтального и вертикального исполнения, а также валопроводов при их центровке.

Описание

Принцип действия центровщиков основан на измерении взаимного радиального и углового смещения осей центрируемых валов. Для проведения измерений используются лазерные измерительные блоки, которые устанавливаются на центрируемых валах. Измерения проводятся при одновременном проворачивании валов. Данные от измерительных блоков передаются в вычислительный блок, имеющий необходимое программное обеспечение. По результатам измерений взаимного радиального и углового смещения валов, а также с учетом линейных размеров центрируемого агрегата центровщики вычисляют размеры необходимых смещений опор механизма в вертикальном и горизонтальном направлениях. Размеры и направления необходимых перемещений опор отображаются на дисплее прибора.

Конструктивно центровщики выполнены в виде отдельных блоков: два измерительных блока и вычислительный блок. Измерительные блоки помечены буквами «R» (правый) и «Ь» (левый). При горизонтальном положении валов они должны быть установлены на правый и на левый вал (соответственно) относительно работника, выполняющего измерения. При вертикальном положении валов блок «R» устанавливается на нижний вал, а блок «Ь» - на верхний. Параметры корректировки положения рассчитываются для верхней машины относительно нижней, которая считается неподвижной.

Измерительные блоки могут выпускаться в исполнении с пружинным фиксатором и без пружинного фиксатора.

Центровщики выпускаются в двух модификациях - 010-0-0 и 010-0-1, отличающихся диапазоном температур окружающего воздуха при эксплуатации. Модификация 010-0-0 допускает эксплуатацию от 0 °C до +40 °C. Модификация 010-0-0 допускает эксплуатацию от -20 °C до +40 °C. Обе модификации абсолютно идентичны схемотехнически. Отличие у низкотемпературной модификации в том, что измерительные блоки в модификации 010-0-1 более герметичны и в каждом из них вложен осушитель (силикагель). Внешний вид центровщика представлен на рис.1.

Знак поверки наносится на свидетельство о поверке.

K0I

ГЕНЕР

ЗАХАРОВ I АХО Г

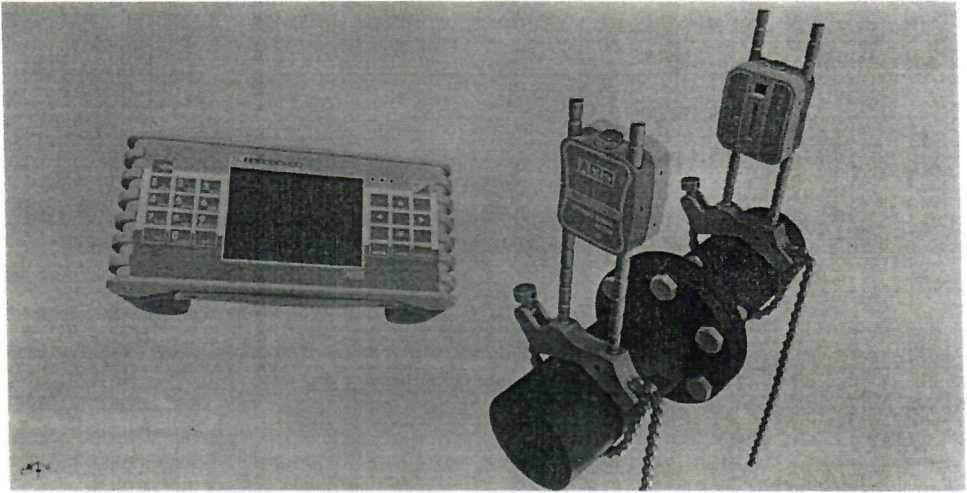

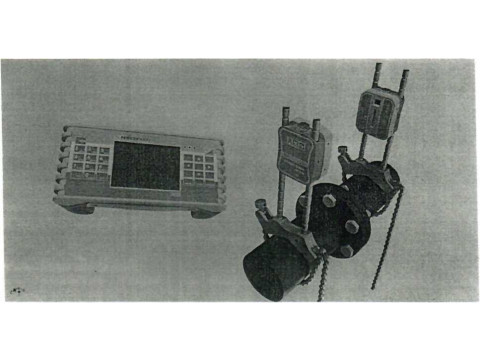

Рисунок 1 Общий вид центровщика

Программное обеспечение

Центровщики работают со встроенным программным обеспечением AXIS, установленным на вычислительный блок, и встроенным программным обеспечением AXIS_head, установленным в измерительные блоки. Обмен данными между вычислительным блоком и измерительными блоками осуществляется через bluetooth.

Программное обеспечение AXISJiead обеспечивает сбор и передачу данных на вычислительный блок.

Программное обеспечение AXIS обеспечивает управление процессом работы, получение и обработку данных от измерительных блоков, отображение и сохранение полученных результатов измерений.

Влияние программного обеспечения учтено при нормировании метрологических характеристик.

В соответствии с Р 50.2.077-2014 и на основании результатов проверок уровень защиты ПО

Технические характеристики

Условия эксплуатации:

1. Диапазон температуры окружающего воздуха, °C от 0 до +40 (Модификация 010-0-0), от -20 до +40 (Модификация 010-0-1).

2. Относительная влажность, %............................................................................до 90.

Знак утверждения типа

наносится на титульный лист руководства по эксплуатации методом печати, на вычислительном блоке он размещается на заднем шильде методом гравировки.

Комплектность

Т ехЛ

* Стойки крепления могут поставляться с проточками и без проточек.

Поверка

осуществляется по документу МП 2511/0002-2015 «Системы лазерной центровки валов и валопроводов AXIS. Методика поверки», утвержденному ГЦИ СИ ФГУП «ВНИИМ им. Д.И. Менделеева» в июне 2015 г.

Основным средством поверки являются концевые меры длины плоскопараллельные по ГОСТ Р 8.763-2011 4 разряда (диапазон от 1 до 10 мм).

Сведения о методах измерений

Методика измерений с помощью систем лазерной центровки валов и валопроводов AXIS.приведена в документе «Системы лазерной центровки валов и валопроводов AXIS. Руководство по эксплуатации».

Нормативные документы

1. ГОСТ Р 8.763-2011. ГСП. Государственная поверочная схема для средств измерений длины в диапазоне от 1 • 10'9 до 50 м и длин волн в диапазоне от 0,2 до 50 мкм.

2. Система лазерной центровки валов и валопроводов AXIS модификация 010-0-0 и

010-0-1. Технические условия ТУ 4389-010-53292586-2014.
