GNSS-приемники спутниковые геодезические многочастотные ТРИУМФ-1

Номер в ГРСИ РФ:	РБ 03 01 5085 13
Раздел:	Средства измерений геометрических величин [1]
Производитель / заявитель:	ООО "Джавад Джи Эн Эс Эс", г. Москва

Скачать

Описание типа РБ 03 01 5085 13 [2013-04-24]

rb-03-01-5085-13_2013-04-24.pdf

Скачать

Нет данных о поставщике

Являетесь поставщиком? Разместите свои контакты в этом блоке! Подробнее в разделе Реклама

GNSS-приемники спутниковые геодезические многочастотные ТРИУМФ-1 (далее по тексту - приемники) предназначены для измерений навигационных параметров для определений приращений координат методом относительного позиционирования по ГОСТ Р 53606-2009.

Информация по Госреестру

Основные данные
Номер по Госреестру	РБ 03 01 5085 13
Наименование	GNSS-приемники спутниковые геодезические многочастотные ТРИУМФ-1
Год регистрации	2013
Номер сертификата	8368
Дата регистрации	2013-02-28
Срок действия	2016-12-26
Получатель сертификата	ООО "Джавад Джи Эн Эс Эс", г. Москва, Россия (RU)

Производитель / Заявитель

ООО "Джавад Джи Эн Эс Эс"

Адрес: Чапаевский переулок, д. 3, г. Москва, 125057

Контакты: тел.: (495) 228-23-08, факс: (495) 228-23-10

Поверка

Межповерочный интервал / Периодичность поверки	12 мес.
Методика поверки	Поверка проводится по МИ 2408-97.
Признание поверки	Первичная при выпуске из производства: ВНИИФТРИ (номер реестра - №075, шифр поверительного клейма - Т)(НТК №02-13).

Поверители

Скачать

Описание типа РБ 03 01 5085 13 [2013-04-24]

rb-03-01-5085-13_2013-04-24.pdf

Скачать

Описание типа

Назначение Описание Программное обеспечение Технические характеристики Знак утверждения типа Комплектность Поверка Сведения о методах измерений Нормативные документы Рекомендации к применению

Назначение

Описание

Конструктивно приемники выполнены в моноблочном варианте со встроенной GNSS-антенной, приемопередающим УВЧ-радиомодемом и GSM-модемом. SIM-карту, необходимую при использовании GSM-модема, можно вставлять в приемник и извлекать из него благодаря специальному слоту. Приемники осуществляют непрерывный прием и обработку сигналов со спутников космических навигационных систем GPS (США) и ГЛОНАСС (Россия). Данные съемки накапливаются во внутренней памяти. Связь с внешними устройствами осуществляется через USB и последовательные порты, а также через модуль беспроводного канала передачи данных Bluetooth и порт Ethernet. Имеется возможность подключать внешнюю GNSS-антенну и внешний источник электропитания. Приемники поставляются со встроенным программным обеспечением (далее ПО) «ТРИУМФ-1 R.U edition», позволяющим контролировать измерительный процесс в полевых условиях, получать техническую поддержку в режиме online. Внешняя программа постобработки «Javad - GIODIS», поставляемая в комплекте, предназначена для высокоточной обработки геодезических измерений, выполняемых с помощью приемника. Внешний вид приемника приведен на рисунке 1.

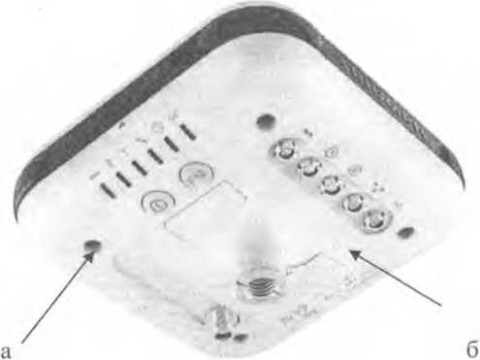

а - место пломбировки;

б - место нанесения наклейки со знаком утверждения типа

Рисунок 1 - Общий вид приемника со стороны нижней панели

Программное обеспечение

ПО состоит из встроенного программного обеспечения «ТРИУМФ-1 RU edition» и внешней программы постобработки «Javad - GIODIS. Защита ПО от непреднамеренных и преднамеренных изменений соответствует уровню А по МИ 3286-2010. Идентификационные данные ПО приведены в таблице!.

Таблица 1

Наименование ПО

Идентификационное наименвание ПО

Номер версии (идентификационный номер) ПО

Цифровой идентификатор ПО (контрольная сумма)

Алгоритм вычисления цифрового идентификатора ПО

Аппаратно-встроенное ПО «ТРИУМФ-

1 RU edition» для GNSS-приемников спутниковых геодезических многочастотных ТРИУМФ-1

ТРИУМФ-1 firmware

3.3.0

3770584672

CRC32, ISO/IEC 8802-3:1996

Программа GIODIS для высокоточной обработки измерений, полученных с помощью ГНСС-приемников сигналов глобальных спутниковых навигационных систем.

GIODIS

1.2.7.1

209ffe56059978c

32adf63630594f9

MD5: RFC

1321

Технические характеристики

Метрологические и технические характеристики приемника приведены в таблице 2.

Таблица 2

Наименование характеристики	Значение
Диапазон измерений длин базисов, определяемых по приращениям координат, км	от 0 до 30
Общее количество каналов слежения	216
Код и фаза несущей на частотах GPS	1575,42 МГц (L1), 1227,60 МГц (L2), 1176,45 МГц (L5)
Код и фаза несущей в частотных диапазонах ГЛОНАСС	(1602,56 - 1615,50) МГц (F1) (1246,00 - 1256,50) МГц (F2)
Режимы Статика и Ускоренная статика Пределы допускаемой СКП измерений, мм: в плане по высоте	±3(3 + 510'7D) ± 3-(5 + 510'7 D) D - расстояние между пунктами в мм

Наименование характеристики	Значение
Режим Псевдокинематика с постобработкой Пределы допускаемой СКП измерений, мм: в плане по высоте	±3(10+ 10'6D) ± 3-(15 + l,5-10‘- D)
Режим Относительный метод реального времени Пределы допускаемой СКП измерений , мм: в плане по высоте	±3(10+ 10'6D) ± 3 (15 + 10"6 D)
Напряжение питания постоянного тока, В - внутренний источник (Li-ion аккумулятор) - внешний источник	7,4 от 10 до 30
Габаритные размеры (длинахширинахвысота), мм, не более	178 х Юб х 178
Масса, кг, не более	1,7
Диапазон рабочих температур, °C	от минус 40 до плюс 55

Знак утверждения типа

Знак утверждения типа наносится ООО «Джавад Джи Эн Эс Эс» в верхнем левом углу Руководства по эксплуатации ДРША.464345.001 РЭ типографским способом и на нижнюю панель корпуса GNSS-приемника спутникового геодезического многочастотного ТРИУМФ-1 в виде наклейки.

Комплектность

В комплект поставки входят:

- GNSS-приемник спутниковый геодезический многочастотный ТРИУМФ-1	1 шт.
- устройство зарядное	1 шт.
- кабель антенный 3, 5, 10 или 30 метров	1 шт. (по заказу)
- кабель электропитания приемника с удлинителем	1 шт.
- кабель передачи данных в компьютер	1 шт.
- чемодан транспортировочный	1 шт.
- штатив геодезический	1 шт.
- веха геодезическая	1 шт.
- трегер	1 шт.
- контроллер полевой Victor-VS, Victor, Recon	1 шт. (по заказу)
- радиомодем НРТ-435, НРТ402, НРТ435ВТ, НРТ404ВТ, НРТ135ВТ, НРТ104ВТ производства Javad GNSS	1 шт. (по заказу)
- программное обеспечение Giodis (на компакт-диске)	1 шт. (по заказу)
- Руководство по эксплуатации ДРША.464345.001 РЭ	1 шт.
- Формуляр ДРША.464345.001 ФО	1 шт.
-Паспорт ДРША.464345.001 ПС	1 шт.

Поверка

Осуществляется в соответствии с документом МИ 2408-97 «ГСИ. Аппаратура пользователей космических навигационных систем геодезическая. Методика поверки».
