Нивелиры электронные серии DL с рейкой штрихкодовой SI-3

Номер в ГРСИ РФ:	РБ 03 01 3468 07
Раздел:	Средства измерений геометрических величин [1]
Категория:	Рейки
Производитель / заявитель:	«Topcon Corporation», Япония

Скачать

	Описание типа РБ 03 01 3468 07 [2007-01-01] rb-03-01-3468-07_2007-01-01.pdf	Скачать
	Описание типа РБ 03 01 3468 07 [2008-12-16] rb-03-01-3468-07_2008-12-16.pdf	Скачать

Нет данных о поставщике

Являетесь поставщиком? Разместите свои контакты в этом блоке! Подробнее в разделе Реклама

Нивелиры электронные серии DL с рейкой штрихкодовой SI-3, далее - нивелиры, предназначены для измерения превышений методом геометрического нивелирования по вертикальным рейкам.

Информация по Госреестру

Основные данные
Номер по Госреестру	РБ 03 01 3468 07
Наименование	Нивелиры электронные серии DL с рейкой штрихкодовой SI-3
Год регистрации	2007
Номер сертификата	4789
Дата регистрации	2007-07-26
Срок действия	2012-07-26
Получатель сертификата	фирма "Topcon Corporation", Япония (JP)

Производитель / Заявитель

фирма "Topcon Corporation"

Адрес: 75-1 Hasunuma-cho, Itabashi-ku, Tokyo, 174

Контакты: 3-3558-2520 / 3-3960-4214

Поверка

Межповерочный интервал / Периодичность поверки	12 мес.
Методика поверки	Поверка проводится по МРБ МП.1801-2008

Поверители

Скачать

	Описание типа РБ 03 01 3468 07 [2007-01-01] rb-03-01-3468-07_2007-01-01.pdf	Скачать
	Описание типа РБ 03 01 3468 07 [2008-12-16] rb-03-01-3468-07_2008-12-16.pdf	Скачать

Описание типа

Назначение Описание ОСНОВНЫЕ ТЕХНИЧЕСКИЕ И МЕТРОЛОГИЧЕСКИЕ ХАРАКТЕРИСТИКИ Комплектность ТЕХНИЧЕСКИЕ ДОКУМЕНТЫ Заключение

Назначение

Область применения - выполнение нивелирования в прикладной геодезии, при инженерно-геодезических изысканиях, наблюдении за осадками и деформациями в промышленности, в строительстве и на геодинамических полигонах.

Описание

Принцип действия нивелира основан на автоматической установке визирной оси в горизонтальное положение с помощью оптико-электронного компенсатора маятникового типа. Измерение превышений состоит в суммировании разностей отсчетов (проекция визирной оси на нивелирную рейку) по нивелирным рейкам, установленных на каждых двух последовательных точках, образующие нивелирный ход.

Основными частями нивелира являются водонепроницаемый корпус, с размещенной в нем зрительной трубой, электронно-измерительным и регистрирующим модулем, несъемная подставка (трегер) с тремя подъемными винтами и вертикальная осевая система с горизонтальным лимбом. Приведение нивелира в рабочее положение осуществляется по установочному круглому уровню. Точное наведение в горизонтальной плоскости на нивелирную рейку осуществляется с помощью бесконечного наводящего двухстороннего винта без зажимного ус тройства. I [а верхней части корпуса нивелира имеется ручка для его переноски. Управление нивелиром и его настройка обеспечивается посредством клавиатуры и ЖК экрана на задней панели корпуса. Корпус нивелира имеет отсек для ба гарей электропитания и устройство для установки карты памяти стандарта PCMCIA, которая позволяет увеличить емкость встроенной памяти для хранения данных измерений.

Взятие отсчета по рейке может выполняться визуально по стороне с традиционными шашечными делениями или электронным способом по стороне со штрих-кодовыми делениями, при этом нивелир автоматически выполняет измерение и выводи^ьа экран отсчет по рейке и дальность до нее. Полученные результаты измерения <<мо1у’ж.бькъ\ сохранены во внутренней памяти и переданы на IBM-совместимый кдаяпыогср для дальнейшей обработки. и .

Выпускаемые модификации нивелира DL-101C и DL-102C различаются допускаемой погрешностью измерения превышения из-за особенностей внутреннего строения зрительной грубы, компенсатора и электронного считывающего устройства.

Внешний вид нивелиров представлен на рисунке 1.

Место нанесения знака поверки (клейма-наклейки) указано в Приложении.

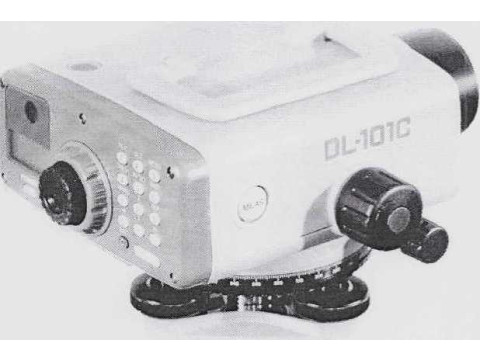

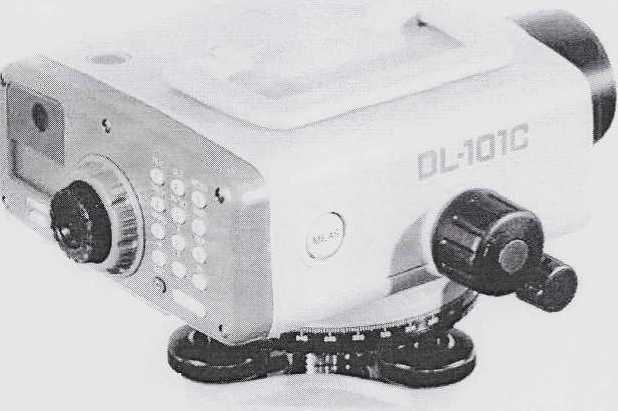

Рисунок - 1 DL-101C

ОСНОВНЫЕ ТЕХНИЧЕСКИЕ И МЕТРОЛОГИЧЕСКИЕ ХАРАКТЕРИСТИКИ

Основные технические и метрологические характеристики нивелиров указаны в таблице 1.

Таблица I

Наименование характеристики	Значение
Наименование характеристики	DL-101C	DL-102C
1	2	3
Увеличение зрительной трубы, крат, не менее	32	30
Диаметр входного зрачка зрительной трубы, мм, не менее	45
Угловое поле зрения зрительной трубы, не менее	1° 20'
Предел разрешения зрительной грубы,", не менее	3
Диапазон работы компенсатора,', не менее	±12	±15
Систематическая погрешность работы компенсатора па Г наклона оси нивелира,", не более	±0.3	±0,5
Допустимая средняя квадратическая погрешность установки линии визирования,", не более	±0.3	±0,5
1 (ена деления установочного круглого уровня. '/2 мм	8	10
Диапазон измерения расстояния по инварной рейке SI-3, м	от 2 до 60
Дискретность отсчета при измерении: • превышения, мм • расстояния, см	0,01/0,1 1	0.1/1,0 1

Продолжение таблицы 1

1	2	3
Допускаемая средняя квадратическая погрешность измерения: • превышения на 1 км двойного хода. мм. не более: - при электронном считывании - при оптическом считывании • расстояния, мм	±0,4 ±1.0 ±5	±1,0 ±1,5 ±5
Память для записи данных: • внутренняя • сменная	8000 точек карта PCMCIA карта (64Кб до 2 Мб)
Передача данных	Порт RS-232
И ст оч ник элек трог г и г аг г ия	6 батареек АА (дополнительно аккумуляторная батарея BT-31Q)
Продолжительность непрерывной работы, ч. не менее	10
Диапазон рабочих температур.°С	от минус 20 до плюс 50
Габари тные размеры. Д х Ill х В. мм. не более	237x196x141
Масса (с бат ареей), кг. не более	2.8

ЗНАК УТВЕРЖДЕНИЯ ГНИЛ

Знак утверждения типа наносится на титульный лист Руководства по эксплуатации типографским способом.

Комплектность

Комплект поставки нивелира указан в таблице 2. Таблица 2

Наименование	Количество, ед.
Нивелир электронный с рейкой штрихкодовой (с крышкой на объективе)	1
Пластмассовый транспортировочный футляр	1
Пластиковый чехол для защиты от дождя	1
Силиконовая салфетка для протирки оптики	1
Нитяной отвес	1
Юстировочная шпилька	1
Зарядное устройство ВС-23В или ВС-23С	1
CD-диск с интерфейсной программой	1
Интерфейсный кабель	1
Методика поверки МРБ МП. 1801-2008	1
Руководство по эксплуатации на русском языке	1
