Нивелиры оптические серии AT-G с рейкой нивелирной TC
| Номер в ГРСИ РФ: | РБ 03 01 3467 07 |
|---|---|
| Раздел: | Средства измерений геометрических величин [1] |
| Категория: | Рейки |
| Производитель / заявитель: | «Topcon Corporation», Япония |
Нивелиры оптические серии AT-G с рейкой нивелирной ТС (в дальнейшем - нивелиры) предназначены для измерения разности высот точек на местности и расстояний между ними методом геометрического нивелирования по вертикальным нивелирным рейкам.
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | РБ 03 01 3467 07 |
| Наименование | Нивелиры оптические серии AT-G с рейкой нивелирной TC |
| Год регистрации | 2007 |
| Номер сертификата | 4788 |
| Дата регистрации | 2007-07-26 |
| Срок действия | 2012-07-26 |
| Получатель сертификата | фирма "Topcon Corporation", Япония (JP) |
Производитель / Заявитель
фирма "Topcon Corporation"
Адрес: 75-1 Hasunuma-cho, Itabashi-ku, Tokyo, 174
Контакты: 3-3558-2520 / 3-3960-4214
Поверка
| Межповерочный интервал / Периодичность поверки | 12 мес. |
| Методика поверки | Поверка проводится по МРБ МП. 1787-2008 |
Поверители
Скачать
|
Описание типа РБ 03 01 3467 07 [2008-05-12]
rb-03-01-3467-07_2008-05-12.pdf
|
Скачать | ||
|
Описание типа РБ 03 01 3467 07 [2007-01-01]
rb-03-01-3467-07_2007-01-01.pdf
|
Скачать |
Описание типа
Назначение
Нивелиры оптические серии AT-G с рейкой нивелирной ТС (в дальнейшем - нивелиры) предназначены для измерения разности высот точек на местности и расстояний между ними методом геометрического нивелирования по вертикальным нивелирным рейкам.
Область применения - геодезические работы при высотном обосновании топографических съемок. прикладная геодезия, инженерно-геодезические изыскания, строительство.
Описание
Принцип действия нивелира основан на автоматической установке визирной оси в горизонтальное положение с помощью маятникового оптико-механического компенсатора с магнитным демпфером. Измерение превышений состоит в суммировании разностей отсчетов (проекция визирной оси па нивелирную рейку) по нивелирным рейкам, установленным на каждых двух последовательных точках, расположенных по некоторой линии и образующих нивелирный ход.
Основными частями нивелира являются зрительная труба с компенсатором, несъемная подставка (трегер) с тремя подъемными винтами, и вертикальная осевая система с горизонтальным лимбом. Приведение нивелира в рабочее положение осуществляется ио установочному круглому уровню. Наведение в горизонтальной плоскости на нивелирную рейку осуществляется с помощью бесконечного наводящего двухстороннего винта без зажимного устройства.
Нивелиры имеют модификации AT-G2 и AT-G6, различающиеся техническими характеристиками (таблица 1). Для повышения точности наведения и взятия отсчета нивелиры модификации AT-G2 могут поставляться со съемным оптическим микрометром. При работе нивелиров используются рейки нивелирные ТС по ГОСТ 10528-90.
Внешний вид нивелиров представлен на рисунках 1,2.
Место нанесения повсрительного клейма-наклейки указано в Приложении.
*л?*'
стан/|а
peeap 1 средс тв избрании \ Республик Беларусь] \ Для AbRyNlHjTj^'
из 5

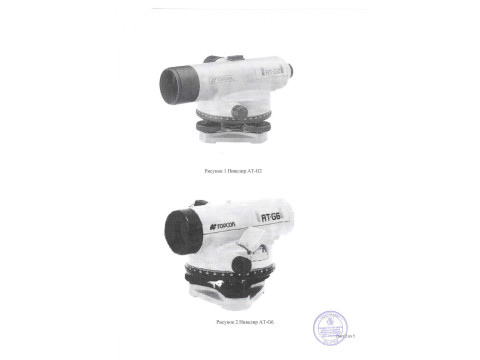

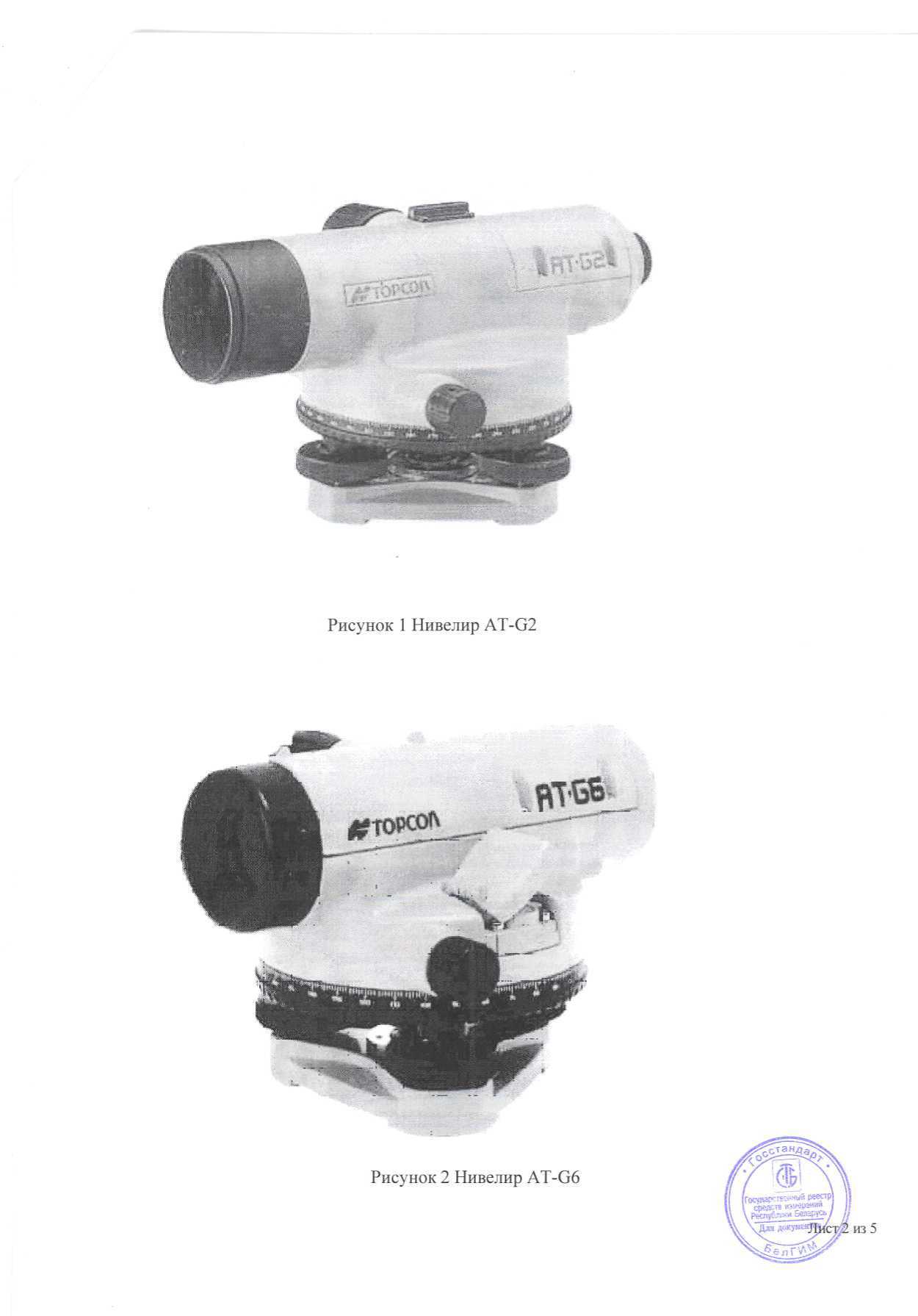

Рисунок 1 Нивелир AT-G2
Рисунок 2 Нивелир AT-G6
ОСНОВНЫЕ ТЕХНИЧЕСКИЕ И МЕТРОЛОГИЧЕСКИЕ ХАРАКТЕРИСТИКИ
Основные технические и метрологические характеристики нивелиров указаны в таблицах 1, 2
Таблица 1 Нивелиры оптических серии AT-G
|
Наименование характеристики |
Значение | |
|
AT-G2 |
AT-G6 | |
|
Увеличение зрительной трубы, крат, не менее |
32 |
24 |
|
Диаметр входного зрачка зрительной трубы, мм, не менее |
45 |
30 |
|
Наименьшее расстояние визирования, м, не более |
1,0 |
0,5 |
|
Угловое поле зрения зрительной трубы, не менее |
1°20' |
1°30’ |
|
Предел разрешения зрительной трубы.", не более |
2,5 |
4,0 |
|
Цена деления установочного уровня,, 72 мм |
8 | |
|
Диапазон работы компенсатора.', не менее |
±15 | |
|
Систематическая погрешность работы компенсатора на Г наклона оси нивелира,", не более |
±0,3 | |
|
Допускаемая средняя квадратическая погрешность установки линии визирования,", не более |
±0,3 | |
|
Коэффициент нитяного дальномера, % |
100+1 |
100±1 |
|
Значение постоянного слагаемого нитяного дальномера, м |
0+0,1 |
0+0,1 |
|
Допускаемая средняя квадратическая погрешность измерения превышения на 1 км двойного хода, мм, не более • обычная |
±0,7 |
±2,0 |
|
• с оптическим микрометром |
±0,4 |
- |
|
Диапазон рабочих температур,°C |
от -20 до +50 |
от-40 до +50 |
|
Габаритные размеры нивелира, ДхШхВ, мм, не более |
205x120x145 |
200x145x135 |
|
Масса нивелира, кг, не более |
1,8 |
1,6 |
Таблица 2 Рейки нивелирные ТС
|
Наименование характеристики |
Значение |
|
Номинальная длина шкалы рейки, мм |
3,4,5 |
|
Интервал деления шкалы, мм |
10 |
|
Допускаемое отклонение интервала деления шкалы, мм, не более: - длины деления шкалы - метрового интервала |
±0,5 ±1,0 |
|
Масса рейки, кг. не более |
1.6 |
Знак утверждения типа
Знак Утверждения типа наносится на титульный лист Руководства по эксплуатации типографским способом.
госудаг'свлмил* рееа средой измерений Рйспуб.’-»!»и Беларусь
Комплектность
Комплект поставки нивелира указан в таблице 3. Таблица 3
|
Наименование |
Количество, ед |
|
Нивелир (с крышкой на объективе) |
1 |
|
Транспортировочный футляр |
1 |
|
Защитный чехол |
I |
|
Юстировочная шпилька |
1 |
|
Нитяной отвес |
1 |
|
Оптический микрометр* |
1 |
|
Руководство по эксплуатации на русском языке |
1 |
|
Методика поверки МРБ МП. 1787-2008 |
1 |
|
Примечание - * - поставляется по заказу для модификации AT-G2 |
ТЕХНИЧЕСКИЕ ДОКУМЕНТЫ
Техническая документация фирмы «Торсоп Corporation», Япония.
ГОСТ 10528-90 "Нивелиры. Общие технические условия".
МРБ МП. 1787- 2008 " Нивелиры оптические серии AT-G с рейкой нивелирной ТС. Методика поверки."
Заключение
Нивелиры оптические серии AT-G с рейкой нивелирной ТС соответствуют технической документации фирмы «Торсоп Corporation» (Япония), ГОСТ 10528-90.
Межповерочный интервал - не более 12 месяцев (для нивелиров, предназначенных для применения либо применяемых в сфере законодательной метрологии).
Научно-исследовательский центр БелГИМ
г.Минск. Старовиленский тракт. 93. тел. 234-98-13
Аттестат аккредитации № BY 112.02.1.0.0025
