Системы учета электронные ЭСУ-М

Назначение

Системы учета электронные ЭСУ-М (далее-системы) предназначены для автоматического учета предметов (бутылок, банок, других упаковочных единиц и прочей продукции) движущихся по конвейеру с разрывом через зону блоков учета, а так же накопления, хранения и выдачи, по запросу пользователя, данных (архивной информации о количестве учтенных предметов, аварийных ситуациях, отключениях питания ) на индикатор системы (электронный блок учета) и (или) IBM-совместимый компьютер, через блок согласования с персональным компьютером в режиме реального времени и в любой запрашиваемый период времени.

Системы применяются при производстве алкогольной, непищевой спиртосодержащей продукции и непищевого этилового спирта, табачной продукции и в других областях народного хозяйства, где необходим штучный учет количества выпускаемой продукции.

В зависимости от предъявленных требований, а так же для подсчета какого вида продукции используется система, устанавливается соответствующее  программное обеспечение, и

принимается следующее обозначение:

ЭСУ-М                учет спиртосодержащей продукции

ЭСУ-М-Т              учет табачных изделий

ЭСУ-М-П              учет прочей продукции

Описание

Система учета (в зависимости от исполнения) состоит из электронного блока управления ЭБУ, электронного линейного блока учета стеклотары БУС и (или) расширенного блока учета РБУ. Составляющие системы учета выполнены в корпусном исполнении, предназначенном для установки на автоматизированных производственных линиях.

При прохождении предметом учета зоны действия блоков учета происходит формирование счетного импульса, фиксируемого электронным блоком управления (ЭБУ). Электронный блок управления (ЭБУ) обеспечивает питание блоков учета, подсчет счетных импульсов, отображение количества предметов на индикаторе и сохранение информации в фискальной памяти. Алгоритм

формирования счетного импульса определяется в зависимости от требуемой задачи для реализации заданной функции счета. В том числе в системе предусмотрена возможность использования счетных входов в качестве информационных (разрешение/запрещение счета, контроль состояния и т.д.).

В ЭБУ предусмотрен дополнительный выход для внешнего исполнительного устройства (например, реле включения/выключения конвейера и т.д.).

В случае возникновения аварийной ситуации в зонах действия блоков учета (например движение предметов в направлении обратном движению конвейера и др.) формируется сигнал аварии и выдается запрещающий сигнал на исполнительное устройство.

Системы учета позволяют в зависимости от используемых блоков учета производить подсчет как отдельных предметов так и доз сырья: стеклянные, пластиковые бутылки, банки, пачки сигарет, коробки небольших размеров, пакеты, дозы, крупные упаковки различного типа (контейнера, ящики, коробки и другие предметы) независимо от наличия в них сквозных отверстий. Характеристики предметов (материал, цвет, прозрачность, уровень заполнения продуктом) не влияют на работоспособность системы.

Система также имеет возможность подключения дополнительного датчика, контролирующего состояние объекта по определенному признаку (наличие акцизной марки, пробки, пустая или полная бутылка и т.д.).

Блок учета стеклотары (БУС) имеет светодиодную индикацию для контроля его работоспособности.

Расширенный блок учета (РБУ) имеет восемь входов для подключения датчиков различного вида и принципа действия (датчиком так же может служить блок учета стеклотары БУС), а так же вход для управляющего сигнала разрешения счета. РБУ выдает счетный импульс в соответствии с требуемой задачей по результатам анализа счетных импульсов, полученных с датчиков. Выбор функции работы РБУ осуществляется установкой соответствующего программного обеспечения. Датчики, подключаемые к РБУ, должны выдавать счетные импульсы прямоугольной формы длительностью не менее одной миллисекунды, амплитудой до 50 В. Напряжение активного уровня «0» - не более 0,5 В, «1» - не менее 3 В.

К расширенному блоку учета могут подключаться датчики типа «NPN» либо «PNP» напряжением питания 24 В.

Система учета обеспечивает связь с компьютером по коммуникационному интерфейсу RS-232S или Ethernet 10/100 BASE-TX.

При положительных результатах поверки на лицевую сторону корпуса ЭБУ наносится клеймо-наклейка, при этом дополнительно пломбируется один из винтов крышки корпусов ЭБУ, БУС, РБУ (приложение А).

Допускается наклеивание защитной наклейки на корпус ЭБУ, скрепляющей детали корпуса, препятствующей вскрытию корпуса без разрушения наклейки.

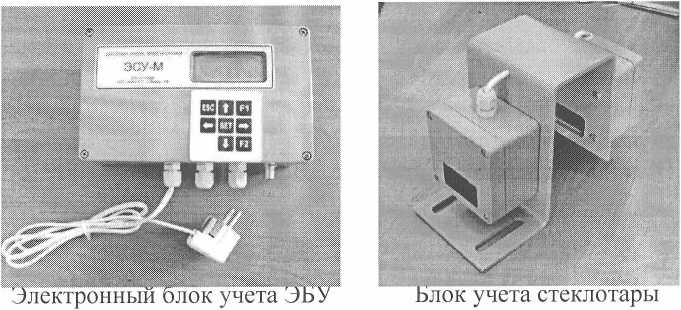

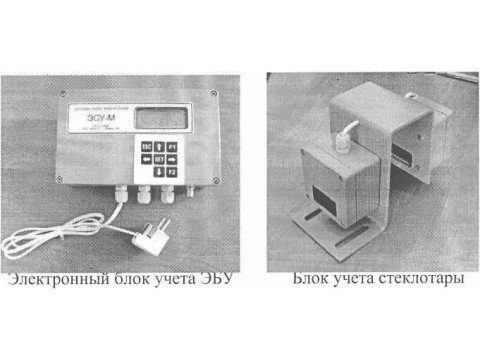

Внешний вид составляющих систем учета электронных ЭСУ-М в соответствии с рисунком 1.

Рисунок 1 Внешний вид составных частей систем учета электронных ЭСУ-М

Расширенный блок учета

ОСНОВНЫЕ ТЕХНИЧЕСКИЕ И МЕТРОЛОГИЧЕСКИЕ ХАРАКТЕРИСТИКИ

Основные технические и метрологические характеристики указаны в таблице 1.

Таблица 1

Знак утверждения типа

Знак утверждения типа наносят на фирменную табличку системы учета электронной и на титульный лист руководства по эксплуатации типографским способом (методом офсетной печати).

Комплектность

В комплект поставки входит:

- 1 шт.

- 1 шт

- 1 шт.

- 1 шт.

- система учета электронная ЭСУ - М (состав согласно таблицы 2)

- исполнительное устройство (реле с напряжением питания +24 В)

- руководство по эксплуатации

- индивидуальная упаковка

Таблица 2 - Состав системы учета ЭСУ-М

Нормативные документы

ТУ РБ 400053231.002-2004. «Системы учета электронные ЭСУ-М. Технические условия».

СТБ 1471-2004 «Счетчики штучной спиртосодержащей продукции. Общие технические гребования».

Поверка систем ЭСУ-М и ЭСУ-М-П производится по МП. МН 1222-2003, а систем

ЭСУ-М-Т по МП. ГМ 619-2014

МЕТРОЛОГИЧЕСКИЙ КОНТРОЛЬ

Системы учета электронные ЭСУ-М обеспечены поверкой в Республике Беларусь. Методика поверки МП.МН 1222-2003 «Счетчики электронные, электромеханические для учета готовой продукции», МП.ГМ 619-2014 «Система учета электронная ЭСУ-М-Т».

Применяемые эталоны: стенд проверки систем учета электронных ЭСУ-М, частотомер электронно-счетный 43-54.

Прослеживаемость передачи единиц физических величин обеспечивается действующими поверочными схемами до национальных эталонов Республики Беларусь.

Заключение

Системы учета электронные ЭСУ-М соответствуют ТУ РБ 400053231.002-2004, СТБ1471-2004.

Межповерочный интервал - не более 12 месяцев (для систем учета электронных , применяемых В сфере законодательной метрологии).
