Преобразователи давления измерительные 2088, 2090
| Номер в ГРСИ РФ: | РБ 03 04 1005 17 |
|---|---|
| Раздел: | Средства измерений давления [4] |
| Производитель / заявитель: | «Emerson Process Management GmbH & Co. OHG», Германия |
|
Описание типа РБ 03 04 1005 17 [2018-09-13]
rb-03-04-1005-17_2018-09-13.pdf
|
Скачать | ||
|
Описание типа РБ 03 04 1005 17 [2017-09-22]
rb-03-04-1005-17_2017-09-22.pdf
|
Скачать | ||
|
Описание типа РБ 03 04 1005 17 [2011-10-20]
rb-03-04-1005-17_2011-10-20.pdf
|
Скачать | ||
|
Описание типа РБ 03 04 1005 17 [2006-06-22]
rb-03-04-1005-17_2006-06-22.pdf
|
Скачать |
Преобразователи давления измерительные 2088, 2090 (далее
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | РБ 03 04 1005 17 |
| Наименование | Преобразователи давления измерительные 2088, 2090 |
| Год регистрации | 2017 |
| Номер сертификата | 11071 |
| Дата регистрации | 2017-04-27 |
| Срок действия | 2022-04-27 |
| Получатель сертификата | фирма "Emerson Process Management GmbH & Co., OHG" (Германия (DE)) компании "Emerson", Соединенные Штаты (US) |
Производитель / Заявитель
фирма "Emerson Process Management GmbH & Co., OHG" (Германия) компании "Emerson" (Соединенные Штаты)
Адрес: Argelsrieder Feld 3, B-82234, Wessling
Контакты: тел. +49 (0) 8153 939-0, факс +49(0)8153 939-172, www.emersonprocess.de
Поверка
| Межповерочный интервал / Периодичность поверки | 24 мес. |
| Методика поверки | Поверка СИ, в т.ч. находящихся в эксплуатации, проводится по СТБ 8069-2017 (НТК №04-18). |
Поверители
Скачать
|
Описание типа РБ 03 04 1005 17 [2018-09-13]
rb-03-04-1005-17_2018-09-13.pdf
|
Скачать | ||
|
Описание типа РБ 03 04 1005 17 [2017-09-22]
rb-03-04-1005-17_2017-09-22.pdf
|
Скачать | ||
|
Описание типа РБ 03 04 1005 17 [2011-10-20]
rb-03-04-1005-17_2011-10-20.pdf
|
Скачать | ||
|
Описание типа РБ 03 04 1005 17 [2006-06-22]
rb-03-04-1005-17_2006-06-22.pdf
|
Скачать |
Описание типа
Назначение
Преобразователи давления измерительные 2088, 2090 (далее
преобразователи) предназначены для непрерывного преобразования значения измеряемого параметра абсолютного или избыточного давления газа, жидкости или пара в выходной токовый сигнал 4 - 20 мА или сигнал напряжения постоянного тока 1 - 5 В и цифровой сигнал в виде протокола HART.
Применяются в различных областях хозяйственной деятельности.
Описание
Преобразователи состоят из сенсорного модуля и электронного преобразователя. В сенсорном модуле используется тензорезистивный тензомодуль на кремниевой подложке. Чувствительным элементом тензомодуля является пластина из кремния с пленочными тензорезисторами (структура КНК).
Давление через разделительную мембрану и разделительную жидкость передается на чувствительный элемент тензомодуля. Воздействие давления преобразуется в деформацию чувствительного элемента, вызывая при этом изменение электрического сопротивления его тензорезисторов и разбаланс мостовой схемы. Электрический сигнал, образующийся при разбалансе мостовой схемы, преобразуется в цифровой код, пропорциональный приложенному давлению.
Микропроцессор преобразователя корректирует цифровой код в зависимости от индивидуальных особенностей тензомодуля, а также в зависимости от температуры окружающей и (или) измеряемой среды. Откорректированный цифровой код передается на цифровое индикаторное устройство (при его наличии), а также на устройство, формирующее стандартный аналоговый и (или) цифровой выходные
сигналы.
Преобразователи имеют модели: 2088А - преобразователь абсолютного давления и 2088G - преобразователь избыточного давления.
В преобразователях модели 2088А полость над чувствительным элементом вакуумирована и герметизирована.
Преобразователи по значению основной погрешности имеют базовое исполнение и исполнение Р8.
Внешний вид преобразователей приведен на рисунке 1.
Место нанесения знака поверки в виде клейма-наклейки приведено в Приложении А к описанию типа.

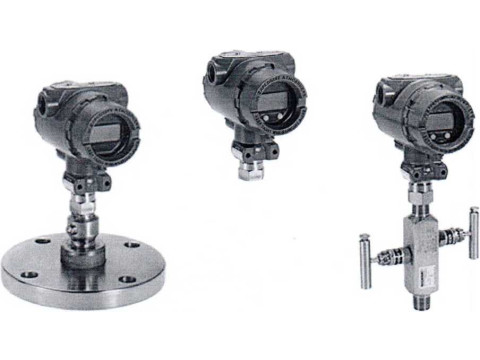

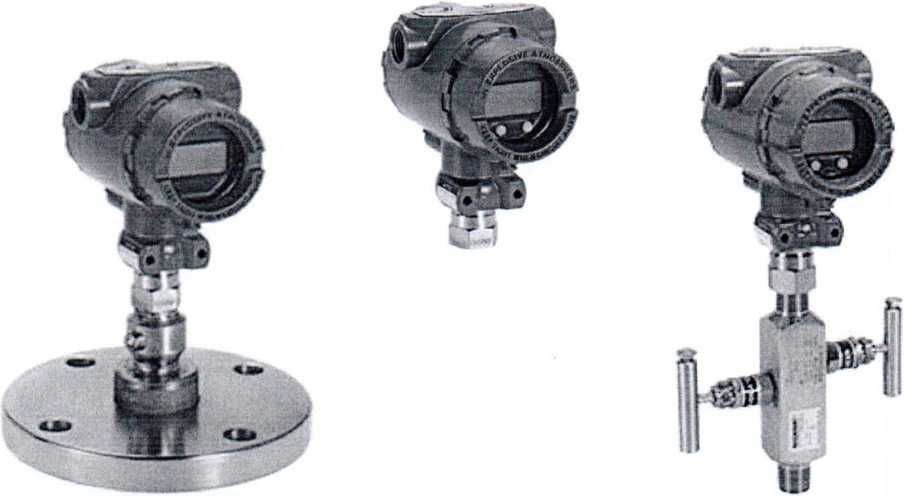

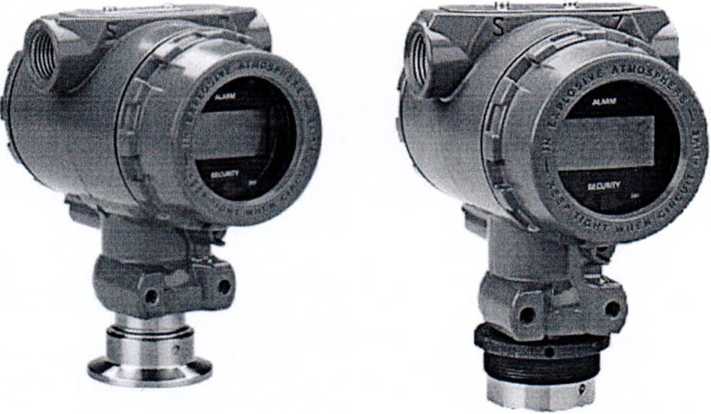

Рисунок 1 - Внешний вид преобразователей
ОСНОВНЫЕ ТЕХНИЧЕСКИЕ И МЕТРОЛОГИЧЕСКИЕ ХАРАКТЕРИСТИКИ
Основные технические и метрологические характеристики представлены в таблицах 1-3.
Таблица 1
|
Наименование характеристики |
Значение характеристики | ||
|
модель 2088 |
модель 2090 | ||
|
F |
Р | ||
|
Диапазоны измерений, бар - избыточного давления (G) - абсолютного давления (А) |
от минус 1,01 до плюс 275,79 от 0 до 275,79 |
от минус 1,01 до плюс 20,7 от 0 до 20,7 | |
|
Пределы допускаемой основной приведенной погрешности, % от ДИ - базовое исполнение - исполнение Р8 - для верхних пределов или диапазонов измерений ДИ < ВГД/10 |
±0,075 ±0,065 ВГД ±0,009-=77-ДИ |
±0,2 ±0,1 | |
|
Пределы допускаемой дополнительной приведенной погрешности от изменения температуры окружающей среды на каждые 28 °C от температуры нормальных условий 20 °C |
±(0,15% ВГД+0,15%ДИ ) |
± (0,15 % ВГД+0,15 %ДИ ) | |
|
Пределы допускаемой дополнительной погрешности от изменения напряжения питания на каждый 1 В, в диапазоне изменения выходного сигнала, %/В, не более |
±0,005 | ||
|
Выходные сигналы: - аналоговый сигнал постоянного тока, мА - аналоговый сигнал постоянного напряжения, В - цифровые сигналы |
от 4 до 20 от 1 до 5 HART |
от 4 до 20 HART | |
|
Диапазон температуры окружающего воздуха, °C |
от минус 40 до плюс 85 от минус 40 до плюс 80 (для преобразователей с ЖКИ) |
от минус 46 до плюс 85 от минус 20 до плюс 80 (для преобразователей с ЖКИ) от минус 20 до плюс 85 (для преобразователей 2090Р, 2090F) | |
|
Диапазон относительной влажности, % |
ОТ ( |
ДО 100 | |
|
Диапазон напряжения питания постоянного тока, В |
от 10,5 до 43,5 (для сигнала от 4 до 20 мА) от 5,8 до 28 (для сигнала от 1 до 5 В) | ||
Примечания:
- ДИ - настраиваемый диапазон измерений;
- ВГД - верхняя граница диапазона измерения;
- при температуре ниже минус 30 °C показания ЖК-индикатора могут быть трудноразличимы и скорость обновления показаний снижается
Таблица 2 - Значения диапазона преобразователя модели 2088
|
Диапазон |
Минимальное значение ДИ |
Верхняя граница предела диапазона измерения (ВГД) |
Нижняя граница предела диапазона измерения (НГД), абс. |
Нижняя граница предела диапазона измерения (НГД), изб. |
|
1 |
41,37 мбар |
2,07 бар |
0 бар |
-1,01 бар |
|
2 |
206,85 мбар |
10,34 бар |
0 бар |
-1,01 бар |
|
3 |
1,11 бар |
55,16 бар |
0 бар |
-1,01 бар |
|
4 |
5,52 бар |
275,79 бар |
0 бар |
-1,01 бар |
Таблица 3 - Значения диапазона преобразователя модели 2090
|
Диапазон |
Минимальное значение ДИ |
Верхняя граница предела диапазона измерения(ВГД) |
Нижняя граница предела диапазона измерения (НГД), абс. |
Нижняя граница предела диапазона измерения (НГД), изб. |
|
1 |
103 мбар |
2,1 бар |
0 бар |
-1,01 бар |
|
2 |
517 мбар |
10,3 бар |
0 бар |
-1,01 бар |
|
3 |
2,76 бар |
20,7 бар |
0 бар |
-1,01 бар |
Знак утверждения типа
Знак утверждения типа наносится на эксплуатационную документацию типографским способом.
Комплектность
В комплект поставки входят:
- преобразователи давления измерительные 2088, 2090 (модификация и исполнение в соответствии с технической документацией фирмы-изготовителя);
- руководство по эксплуатации *;
- паспорт;
- упаковка.
* - Допускается прилагать (в зависимости от заказа) 1 шт. на каждые 10 преобразователей, поставляемых в один адрес.
ТЕХНИЧЕСКИЕ ДОКУМЕНТЫ
Техническая документация фирмы "Emerson Process Management GmbH & Co. OHG", (Германия), компании "Emerson", (Соединенные Штаты).
СТБ 8069-2015 "Система обеспечения единства измерений Республики Беларусь. Преобразователи давления измерительные. Методика поверки"
Заключение
Преобразователи давления измерительные 2088, 2090 соответствуют требованиям фирмы "Emerson Process Management GmbH & Co. OHG", (Германия), компании "Emerson", (Соединенные Штаты), TP ТС 020/2011 "Электромагнитная совместимость технических средств" (сертификат соответствия № ТС RU C-US.AB72.B.01970 от 18.08.2016, действителен до 17.08.2021), ТР ТС 012/2011 "О безопасности оборудования для работы во взрывоопасных средах" (сертификат соответствия № ТС RU C-US.AA87.B.00534 от 17.03.2017, действителен до 02.03.2022).
Межповерочный интервал - не более 24 месяцев.
Научно-исследовательский центр испытаний средств измерений и техники БелГИМ 220048, г. Минск, Старовиленский тракт, 93, тел. 334-98-13.
