Измерители артериального давления серии ИАД-01-"Адъютор"
| Номер в ГРСИ РФ: | РБ 03 25 3022 21 |
|---|---|
| Раздел: | Средства измерений медицинского назначения [25] |
| Производитель / заявитель: | ООО «АДЪЮТОР», г. Санкт-Петербург |
|
Описание типа РБ 03 25 3022 21 [2010-08-26]
rb-03-25-3022-21_2010-08-26.pdf
|
Скачать | ||
|
Описание типа РБ 03 25 3022 21 [2017-06-19]
rb-03-25-3022-21_2017-06-19.pdf
|
Скачать | ||
|
Описание типа РБ 03 25 3022 21 [2021-09-22]
rb-03-25-3022-21_2021-09-22.pdf
|
Скачать | ||
|
Описание типа РБ 03 25 3022 21 [2020-01-31]
rb-03-25-3022-21_2020-01-31.pdf
|
Скачать |
Описание: принцип действия измерителей артериального давления серии ИАД-01-«Адъютор» основан на зависимости между измеряемым давлением в манжете и упругой деформацией чувствительного элемента, выполненного в виде мембранной коробки (сильфона), механического манометра. Под воздействием измеряемого давления происходит линейное перемещение центра сильфона, которое с помощью передаточного механизма преобразуется в угловое перемещение показывающей стрелки относительно шкалы манометра, пропорциональное величине измеряемого давления.
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | РБ 03 25 3022 21 |
| Наименование | Измерители артериального давления серии ИАД-01-"Адъютор" |
| Год регистрации | 2021 |
| Номер сертификата | 14340 |
| Дата регистрации | 2021-09-01 |
| Срок действия | 2026-03-15 |
| Получатель сертификата | ООО «АДЪЮТОР», г. Санкт-Петербург, Российская Федерация |
Производитель / Заявитель
ООО «АДЪЮТОР», г. Санкт-Петербург, Российская Федерация
Поверка
| Межповерочный интервал / Периодичность поверки | 12 мес. |
| Методика поверки | Поверка, в т.ч. находящихся в эксплуатации, проводить по Р 1323565.2.001-2018, утвержденной в 2018 г. |
| Признание поверки | Первичная при выпуске из производства: Тест-Санкт-Петербург (аттестат аккредитации - №RA.RU.311483, шифр поверительного клейма - СП)(НТК №07-06); ООО "АДЪЮТОР" (аттестат аккредитации - №RA.RU.311592, шифр поверительного клейма - ГЭД)(НТК №09-18). |
Поверители
Скачать
|
Описание типа РБ 03 25 3022 21 [2010-08-26]
rb-03-25-3022-21_2010-08-26.pdf
|
Скачать | ||
|
Описание типа РБ 03 25 3022 21 [2017-06-19]
rb-03-25-3022-21_2017-06-19.pdf
|
Скачать | ||
|
Описание типа РБ 03 25 3022 21 [2021-09-22]
rb-03-25-3022-21_2021-09-22.pdf
|
Скачать | ||
|
Описание типа РБ 03 25 3022 21 [2020-01-31]
rb-03-25-3022-21_2020-01-31.pdf
|
Скачать |
Описание типа
Назначение
Описание: принцип действия измерителей артериального давления серии ИАД-01-«Адъютор» основан на зависимости между измеряемым давлением в манжете и упругой деформацией чувствительного элемента, выполненного в виде мембранной коробки (сильфона), механического манометра. Под воздействием измеряемого давления происходит линейное перемещение центра сильфона, которое с помощью передаточного механизма преобразуется в угловое перемещение показывающей стрелки относительно шкалы манометра, пропорциональное величине измеряемого давления.
Конструктивно измерители артериального давления серии ИАД-01-«Адъютор» состоят из манометра, компрессионной манжеты и нагнетателя.
Измерители артериального давления серии ИАД-0(-«Адъютор» выпускаются в трех вариантах исполнений: ИАД-01-1-«Адъютор», ИАД-01-2А-«Адъютор» и ИАД-01-2В-«Адъютор». Особенности исполнения измерителей артериального давления серии ИАД-01-«Адъютор»:
- в варианте исполнения ИАД-01 -1-«Адъютор» используется манометр мембранный медицинский МММ-01-1-«Адъютор», нагнетатель ручной латексный с боковым металлическим регулятором и обратным клапаном и компрессионная манжета (манжеты) с пневмокамерой из латекса с двумя трубками;
- в варианте исполнения ИАД-01-2А-«Адъютор» используется манометр мембранный медицинский МММ-01-4-«Адъютор», совмещенный с нагнетателем ручным из ПВХ с боковым металлическим регулятором и обратным клапаном и компрессионная манжета (манжеты) с пневмокамерой из латекса с одной трубкой;
- в варианте исполнения ИАД-01-2В-«Адъютор» используется манометр мембранный медицинский МММ-01-4-«Адъютор», совмещенный с нагнетателем ручным из ПВХ с боковым металлическим регулятором (клапаном стравливания) и обратным клапаном и компрессионная манжета (манжеты) с пневмокамерой из ПВХ с одной трубкой.
Программное обеспечение отсутствует.

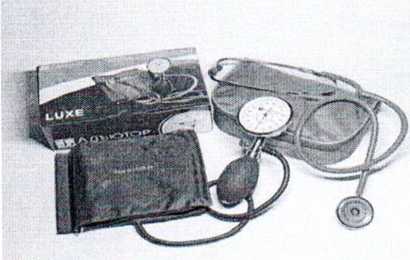

Рисунок 2 - Общий вид измерителей

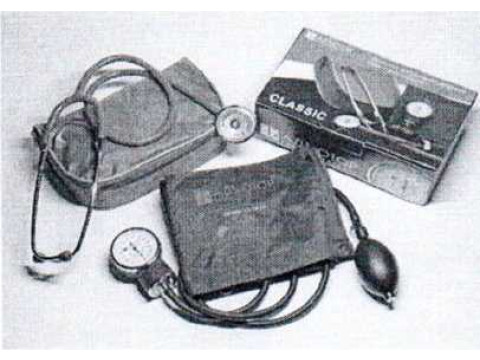

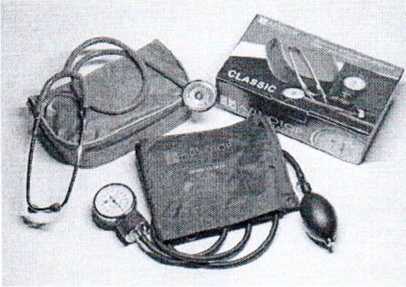

Рисунок 1 - Общий вид измерителей
артериального давления серии ИАД-01 -«Адъютор» в варианте исполнения ИАД-01-1-«Адъютор»
артериального давления серии
ИАД-01-«Адъютор» в варианте исполнения ИАД-01 -2А-«Адъютор»

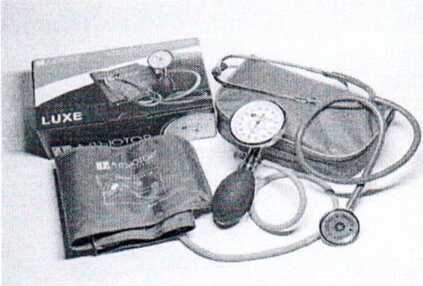

Рисунок 3 - Общий вид измерителей артериального давления серии ИАД-01-«Адъютор» в варианте исполнения ИАД-01 -2В-«Адъютор»
Обязательные метрологические требования: обязательные метрологические требования приведены в таблице 1.
Таблица 1
|
Наименование характеристики |
Значение |
|
Диапазон показаний давления воздуха в манжете, мм рт.ст. |
от минус 4 до 304 |
|
Диапазон измерений давления воздуха в манжете, мм рт.ст. |
от 20 до 300 |
|
Пределы допускаемой абсолютной погрешности измерений давления воздуха в манжете, мм рт.ст. |
±3 |
Основные технические характеристики и метрологические характеристики, не относящиеся к обязательным метрологическим требованиям: основные технические и метрологические характеристики, не относящиеся к обязательным метрологическим требованиям, приведены в таблице 2.
Таблица 2
|
Наименование характеристики |
Значение |
|
Средняя скорость снижения давления в манжете, мм рт.ст./с |
от 2 до 5 |
|
Скорость утечки воздуха в пневматической системе, мм рт.ст./мин, не более |
4 |
|
Время снижения давления при полностью открытом клапане стравливания от 260 до 15 мм рт.ст., с, не более |
10 |
|
Габаритные размеры в индивидуальной упаковке (длинахширинахвысота), мм - в коробке - в сумке (стандартной) — в сумке (увеличенной) - в сумке (Premium) |
(205х125x70)± 10 (195x145x60)± 10 (290x145x90)± 10 (455x300x35)± 10 |
|
Масса1, кг, не более - в варианте исполнения ИАД-01-1-«Адъютор» - в варианте исполнения ИАД-01-2 А-« Адъютор» - в варианте исполнения ИАД-01-2В-«Адъютор» |
2,5 2,8 2,0 |
|
Условия эксплуатации: - температура окружающей среды, °C -относительная влажность воздуха, % - атмосферное давление, кПа |
от +10 до +40 от 20 до 85 от 86 до 104 |
|
Срок службы, лет, не менее |
5 |
|
1 - Указана масса для максимально возможной комплектации. | |
Место нанесения знака утверждения типа средств измерений: на средстве измерений и (или) на эксплуатационных документах.
Комплектность
Таблица 3 - Комплектность средства измерений
|
Наименование |
Обозначение |
Кол-во |
|
Манометр мембранный медицинский модификации МММ-01 -1 -«Адъютор»1 |
МММ-01.300.000 |
1 шт. |
|
Манометр мембранный медицинский модификации МММ-01-4-«Адъютор», совмещенный с нагнетателем ручным из ПВХ с боковым металлическим регулятором и обратным клапаном1 |
МММ-01.700.000 |
1 шт. |
|
Нагнетатель ручной латексный с боковым металлическим регулятором и обратным клапаном2 |
ИАД-01.100.001 |
1 шт. |
|
Манжета взрослая плечевая средняя с пневмокамерой из латекса с двумя трубками с кольцом3 |
ИАД-01.100-1.002 |
— |
|
Манжета взрослая плечевая средняя с пневмокамерой из латекса с двумя трубками без кольца3 |
И АД-01.100-1002 |
Продолжение таблицы 3
|
Наименование |
Обозначение |
Кол-во |
|
Манжета взрослая плечевая большая с пневмокамерой из латекса с двумя трубками с кольцом3 |
И АД-01.100-3.002 |
— |
|
Манжета бедренная с пневмокамерой из латекса с двумя трубками без кольца3 |
И АД-01.100-4.002 |
— |
|
Манжета взрослая плечевая большая с пневмокамерой из латекса с двумя трубками без кольца3 |
И АД-01.100-5.002 |
— |
|
Манжета детская (новорожденная) с пневмокамерой из латекса с двумя трубками без кольца3 |
И АД-01.100-6.002 |
— |
|
Манжета детская малая с пневмокамерой из латекса с двумя трубками без кольца3 |
И АД-01.100-7.002 |
— |
|
Манжета детская средняя с пневмокамерой из латекса с двумя трубками без кольца3 |
И АД-01.100-8.002 |
— |
|
Манжета детская средняя с пневмокамерой из латекса с двумя трубками с кольцом3 |
И АД-01.100-9.002 |
— |
|
Манжета взрослая плечевая средняя с пневмо камерой из латекса с одной трубкой с кольцом3 |
И АД-01.200-1.002 |
— |
|
Манжета взрослая плечевая большая с пневмокамерой из латекса с одной трубкой без кольца3 |
ИАД-01.200-2.002 |
— |
|
Манжета взрослая плечевая большая с пневмокамерой из латекса с одной трубкой с кольцом3 |
И АД-01.200-3.002 |
— |
|
Манжета детская малая с пневмокамерой из латекса с одной трубкой без кольца3 |
ИАД-01.200-4.002 |
— |
|
Манжета детская (новорожденная) с пневмокамерой из латекса с одной трубкой без кольца3 |
И АД-01.200-5.002 |
— |
|
Манжета детская средняя с пневмокамерой из латекса с одной трубкой без кольца3 |
ИАД-01.200-6.002 |
- |
|
Манжета детская средняя с пневмокамерой из латекса с одной трубкой с кольцом3 |
ИАД-01.200-7.002 |
— |
|
Манжета взрослая плечевая средняя с пневмокамерой из латекса с одной трубкой без кольца3 |
ИАД-01.200-8.002 |
— |
|
Манжета бедренная с пневмокамерой из латекса с одной трубкой без кольца3 |
ИАД-01.200-9.002 |
— |
|
Манжета взрослая плечевая средняя с пневмокамерой из ПВХ с одной трубкой с кольцом3 |
ИАД-01.300-1.002 |
— |
|
Манжета взрослая плечевая большая с пневмокамерой из ПВХ с одной трубкой с кольцом3 |
ИАД-01.300-2.002 |
— |
|
Стетофонендоскоп СФ-«Адъютор»4 |
— |
— |
|
Сумка (стандартная)5 |
И АД-01.100-1.000-01УП |
1 шт. |
|
Сумка (увеличенная)5 |
И АД-01.100-1.100-01УП |
1 шт. |
|
Сумка (Premium)3 |
И АД-01.100-1.200-01УП |
1 шт. |
|
Коробка (Classic)6 |
ИАД-01.100-1.000-02УП |
1 шт. |
|
Коробка (Luxe)6 |
ИАД-01.100-1.100-02УП |
1 шт. |
|
Паспорт (Classic)7 |
ИАД-01.100.001-01 ПС |
1 шт. |
|
Паспорт (Luxe)8 |
ИАД-01.200.001-01 ПС |
1 шт. |
Продолжение таблицы 3
|
Наименование |
Обозначение |
Кол-во |
|
Инструкция по применению9 |
ИАД-01.100.001-02ИП |
1 шт. |
|
1 - Тип манометра определяется при заказе. 2 - Поставляется только для варианта исполнения ИАД-01-1-«Адъютор». 3 - Тип и количество манжет определяется при заказе. 4 - Тип и количество стетофонендоскопов определяется при заказе. 5 - Тип сумки определяется при заказе. 6 -Тип коробки определяется при заказе. 7 - Для варианта исполнения ИАД-01-1-«Адъютор». 8-Для вариантов исполнения ИАД-01-2А-«Адъютор» и ИАД-01-2В-«Адъютор». 9 - Вкладывается в транспортную упаковку для партии измерителей артериального давления. | ||
Сведения о методиках (методах) измерений: приведены в разделе 4. Порядок ИАД-01.100.001 -01 ПС, ИАД-01.200.001 -01 ПС.
Технические нормативные правовые акты и технические документы, устанавливающие требования к типу средств измерений:
ГОСТ 31515.1-2012 (EN 1060-1:1996) «Сфигмоманометры (измерители артериального давления) неинвазивные. Часть 1. Общие требования»;
ГОСТ 31515.2-2012 (EN 1060-2:1996) «Сфигмоманометры (измерители артериального давления) неинвазивные. Часть 2. Дополнительные требования к механическим сфигманометрам»;
ТУ 26.60.12-003-58286981-2019 «Измерители артериального давления серии ИАД-01-«Адъютор». Технические условия»;
Приказ Госстандарта от 29 июня 2018 г. № 1339 «Об утверждении государственной поверочной схемы для средств измерений избыточного давления до 4000 МПа».
